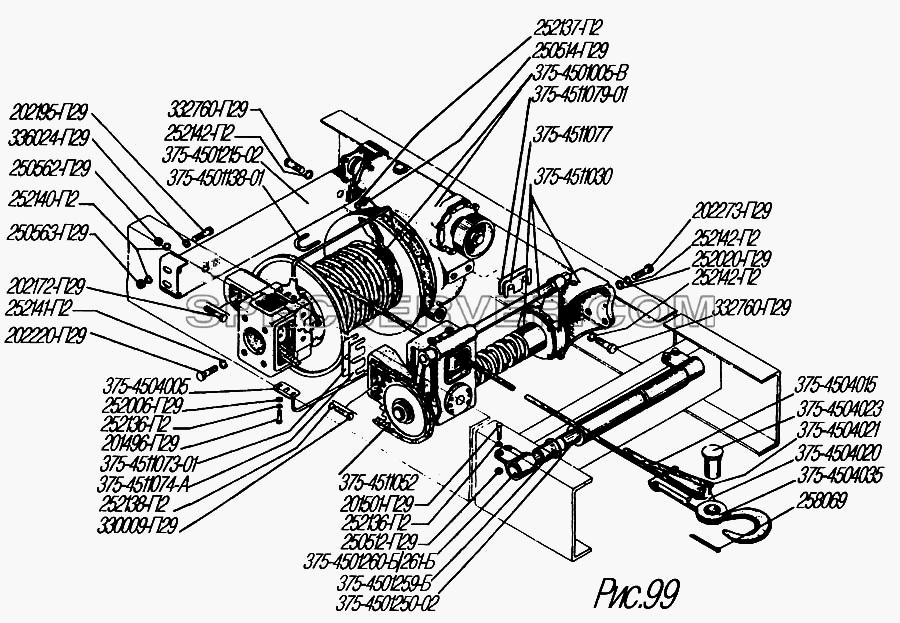

Запчасти: Лебедка с тросоукладчиком в сборе для Урал-4320-31
Лебедка с тросоукладчиком в сборе для Урал-4320-31 (список запасных частей)
Таблица запасных частей

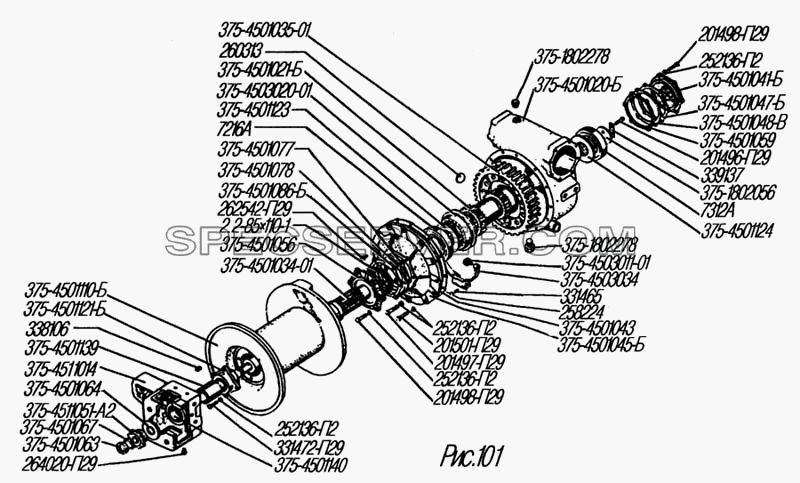

Запчасти: Детали редуктора лебедки для Урал-4320-31
Детали редуктора лебедки для Урал-4320-31 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
2.2-85х110-1 |
Манжета 85х110-12 (2.2-85х110-1) |
- |
|
201496-П29 |
Болт М10-6gх22 |
- |
|
201497-П29 |
Болт М10-6gх25 |
- |
|
201498-П29 |
Болт М10-6gх28 |
- |
|
201501-П29 |
Болт М10-6gх35 |
- |
|
252136-П2 |
Шайба 10 пружинная |
- |
|
258224 |
Шплинт 0,8х150 |
- |
|
260313 |
Заглушка 32 |
- |
|
262542-П29 |
Пробка контрольная К1/4" |
- |
|
264020-П29 |
Масленка 1.3 |
- |
|
331465 |
Болт М10х1,5х20 |
- |
|
331472-П29 |
Болт М10х25 |
- |
|
338106 |
Шпонка 10х8 призматическая |
- |
|
339137 |
Пластина стопорная |
- |
|
375-1802056 |
Шайба подшипника |
- |
|
375-1802278 |
Пробка МК24 |
- |
|
375-4501020-Б |
Картер редуктора лебедки |
- |
|
375-4501021-Б |
Муфта неподвижная |
- |
|
375-4501034-01 |
Вал барабана лебедки |
- |
|
375-4501035-01 |
Колесо червячное в сборе |
- |
|
375-4501041-Б |
Крышка подшипника правая |
- |
|
375-4501043 |
Прокладка уплотнительная |
- |
|
375-4501045-Б |
Крышка картера боковая |
- |
|
375-4501047-Б |
Прокладка регулировочная, толщиной 0,25мм |
- |
|
375-4501048-В |
Прокладка регулировочная, толщиной 0,1мм |
- |
|
375-4501056 |
Крышка подшипника левая |
- |
|
375-4501059 |
Прокладка уплотнительная |
- |
|
375-4501063 |
Гайка М33х2 |
- |
|
375-4501064 |
Шайба упорная |
- |
|
375-4501067 |
Шайба стопорная |
- |
|
375-4501077 |
Прокладка уплотнительная |
- |
|
375-4501078 |
Прокладка регулировочная, толщиной 0,25мм |
- |
|
375-4501086-Б |
Прокладка регулировочная, толщиной 0,1мм |
- |
|
375-4501110-Б |
Барабан лебедки со ступицей в сборе |
- |
|
375-4501121-Б |
Фланец опорный |
- |
|
375-4501123 |
Шайба опорная |
- |
|
375-4501124 |
Шайба упорная |
- |
|
375-4501139 |
Втулка распорная |
- |
|
375-4501140 |
Втулка |
- |
|
375-4503011-01 |
Сухарь |
- |
|
375-4503020-01 |
Муфта скользящая |
- |
|
375-4503034 |
Вилка муфты |
- |
|
375-4511014 |
Кронштейн со втулкой в сборе |
- |
|
375-4511051-А2 |
Звездочка ведущая привода ходового винта |
- |
|
7216А |
Подшипник роликовый конический вала барабана лебедки |
- |
|
7312А |
Подшипник роликовый |

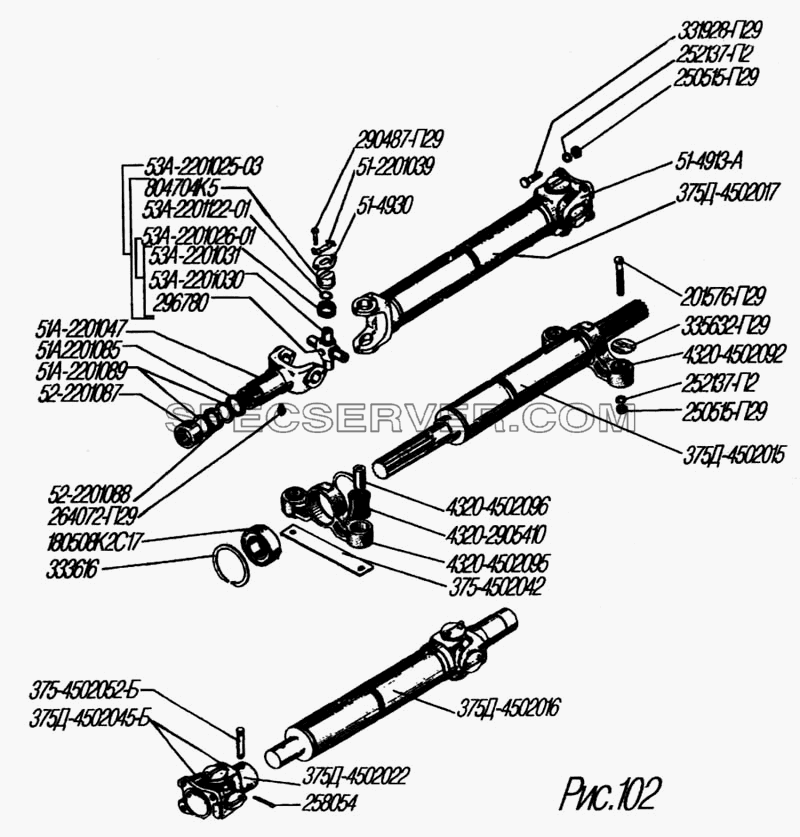

Запчасти: Привод лебедки для Урал-4320-31
Привод лебедки для Урал-4320-31 (список запасных частей)
Таблица запасных частей

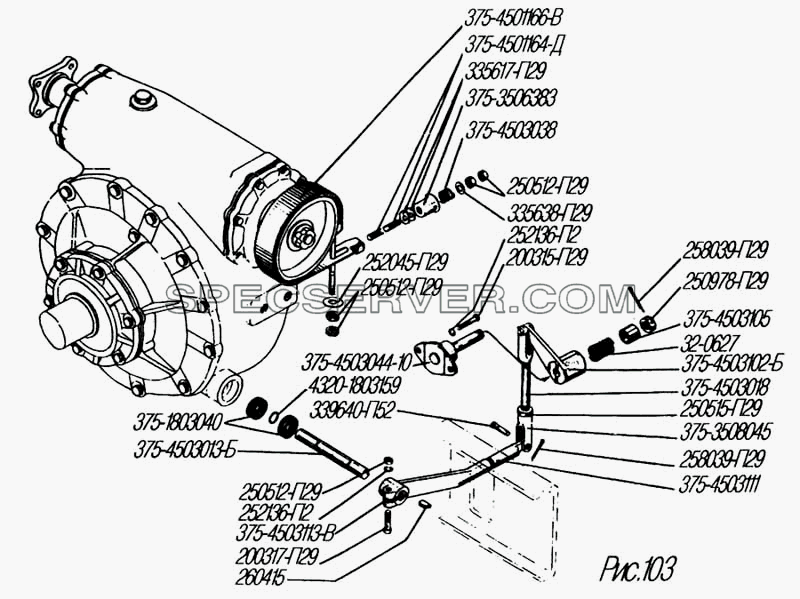

Тормоз и управление лебедкой для Урал-4320-31 (список запасных частей)
Тормоз и управление лебедкой для Урал-4320-31 (список запасных частей)
Таблица запасных частей

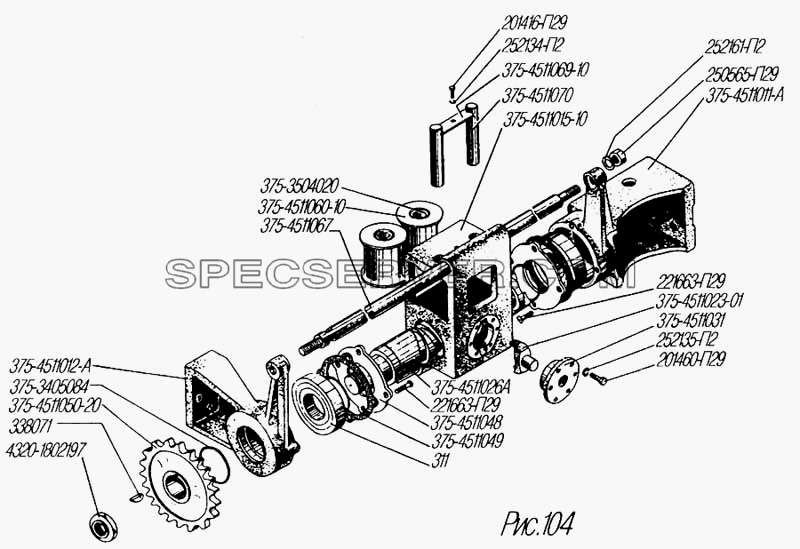

Тросоукладчик для Урал-4320-31 (список запасных частей)
Тросоукладчик для Урал-4320-31 (список запасных частей)
Таблица запасных частей
| |
