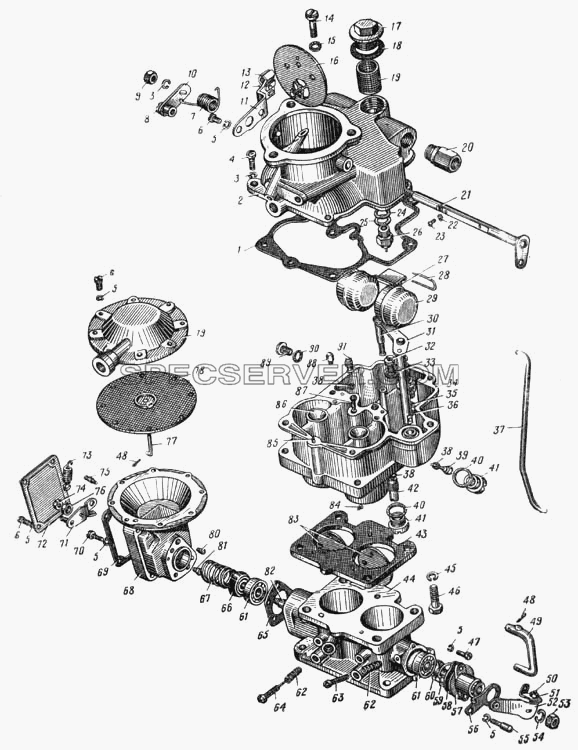

121-1107859 |
Винт крепления крышки |
| - |
|
130-1107524 |
Корпус диафрагменного механизма ограничителя оборотов коленчатого вала двигателя в сборе |
| - |
|
130-1107540-В |
Привод дроссельных заслонок в сборе |
| - |
|
375-1107400-В |
Корпус поплавковой камеры в сборе |
| - |
|
375-1107500-В |
Камера смесительная в сборе |
| 1 |
|
130-1107085 |
Прокладка верхнего корпуса |
| 2 |
|
130-1107322-Б |
Корпус верхний |
| 3 |
|
252154-П2 |
Шайба 6 пружинная |
| 4 |
|
222525-П8 |
Винт М6х16 крепления верхнего корпуса |
| 5 |
|
252153-П2 |
Шайба 5 пружинная |
| 5 |
|
252153-П2 |
Шайба 5 пружинная |
| 6 |
|
222498-П8 |
Винт М5х12 |
| 6 |
|
222498-П8 |
Винт М5х12 |
| 7 |
|
121-1107260 |
Пружина валика |
| 8 |
|
301052-П8 |
Болт М4х8 рычага |
| 9 |
|
250508-П8 |
Гайка М6-6Н |
| 10 |
|
130-1107250 |
Рычаг воздушной заслонки в сборе |
| 11 |
|
121-1107270 |
Кронштейн троса воздушной заслонки |
| 12 |
|
121-1107275 |
Болт зажима троса |
| 13 |
|
121-1107274 |
Зажим троса |
| 14 |
|
121-1107447 |
Винт канала игольчатого клапана |
| 15 |
|
11-1046 |
Прокладка винта |
| 16 |
|
130-1107230-В |
Заслонка воздушная с клапаном в сборе |
| 17 |
|
К80-1107342 |
Пробка фильтра подачи горючего |
| 18 |
|
К80-1107343 |
Прокладка пробки |
| 19 |
|
К80-1107341-Б |
Сетка фильтра подачи горючего |
| 20 |
|
300304-П8 |
Штуцер |
| 21 |
|
130-1107240-В |
Валик воздушной заслонки в сборе |
| 22 |
|
252132-П27 |
Шайба пружинная 4 |
| 23 |
|
220050-П8 |
Винт М4х8 крепления заслонки к валику |
| 24 |
|
120Д-1107247 |
Прокладка клапана |
| 25 |
|
110-1106021 |
Прокладка клапана |
| 26 |
|
375-1107330 |
Клапан подачи горючего в сборе |
| 27 |
|
121-1107605 |
Пружина |
| 28 |
|
121-1107627 |
Ось рычажка поплавка |
| 29 |
|
121-1107600-А |
Поплавок с рычажком в сборе |
| 30 |
|
130-1107208-Б |
Толкатель механического экономайзера |
| 31 |
|
130-1107120-Б |
Поршень насоса ускорения с манжетой, штоком, пружиной и приводом в сборе |
| 32 |
|
375-1107444-Б |
Жиклер главный |
| 33 |
|
К80-1107447-А |
Прокладка главного жиклера |
| 34 |
|
375-1107422-В |
Корпус поплавковой камеры |
| 35 |
|
121-1107441 |
Кольцо клапана запорное |
| 36 |
|
121-1107428 |
Клапан насоса ускорения шариковый впускной |
| 37 |
|
130-1107554 |
Тяга рычага связи |
| 38 |
|
110-1107073 |
Прокладка жиклера |
| 38 |
|
110-1107073 |
Прокладка жиклера |
| 38 |
|
110-1107073 |
Прокладка жиклера |
| 39 |
|
130-1107442-Б |
Жиклер полной мощности |
| 40 |
|
130-1107184 |
Прокладка пробки |
| 41 |
|
121-1107214-А |
Пробка канала жиклера полной мощности |
| 41 |
|
121-1107214-А |
Пробка канала жиклера полной мощности |
| 42 |
|
375-1107210-А |
Экономайзер механический в сборе |
| 43 |
|
130-1107089 |
Прокладка смесительной камеры |
| 44 |
|
375-1107507-Б |
Корпус смесительной камеры |
| 45 |
|
252155-П2 |
Шайба 8 пружинная |
| 46 |
|
121-1107042 |
Болт М8х25 крепления смесительной камеры |
| 47 |
|
220077-П8 |
Винт М5х10 крепления привода |
| 48 |
|
258000-П29 |
Шплинт 1,5х10 |
| 49 |
|
130-1107142-В |
Тяга насоса ускорения |
| 50 |
|
402011-П29 |
Винт М5х12 регулировочный |
| 51 |
|
250464-П8 |
Гайка М5 |
| 52 |
|
130-1107541-В |
Рычаг привода |
| 53 |
|
250510-П8 |
Гайка М8 |
| 54 |
|
252155-П2 |
Шайба 8 пружинная |
| 55 |
|
130-1107578 |
Винт упора рычага привода |
| 56 |
|
130-1107553 |
Рычаг связи дроссельных заслонок |
| 57 |
|
130-1107533-Б2 |
Корпус привода дроссельных заслонок |
| 58 |
|
130-1107502 |
Прокладка корпуса привода дроссельных заслонок |
| 59 |
|
130-1107503 |
Кольцо подшипника замочное |
| 60 |
|
130-1107547-А |
Валик привода |
| 61 |
|
130-1107814-Б2 |
Подшипник оси дроссельных заслонок в сборе (№ 80089 по ГОСТ) |
| 62 |
|
130-1107436 |
Пружина регулировочных игл и винта |
| 63 |
|
301495-П29 |
Болт М5 регулировочный |
| 64 |
|
121-1107434-Б |
Игла холостого хода регулировочная |
| 65 |
|
130-1107501 |
Прокладка корпуса диафрагменного механизма |
| 66 |
|
130-1107506-Б |
Манжета уплотнительная |
| 67 |
|
130-1107508 |
Пружина |
| 68 |
|
130-1107523 |
Корпус диафрагменного механизма |
| 69 |
|
130-1107589 |
Прокладка крышки ограничителя |
| 70 |
|
222501-П8 |
Винт М8х18 крепления корпуса диафрагменного механизма |
| 71 |
|
130-1107525 |
Рычаг ограничителя оборотов со штифтом в сборе |
| 72 |
|
130-1107586 |
Крышка ограничителя |
| 73 |
|
130-1107582 |
Пружина ограничителя |
| 74 |
|
250464-П8 |
Гайка М5 |
| 75 |
|
130-1107596 |
Винт пружины |
| 76 |
|
130-1107581-Б |
Шайба рычага |
| 77 |
|
130-1107515 |
Диафрагма с тягой в сборе |
| 78 |
|
130-1107519 |
Диск диафрагмы |
| 79 |
|
130-1107505 |
Крышка диафрагменного механизма с направляющей втулкой в сборе |
| 80 |
|
130-1107537 |
Жиклер ограничителя вакуумный |
| 81 |
|
130-1107538 |
Жиклер ограничителя воздушный |
| 82 |
|
375-1107509-Б |
Ось дроссельной заслонки с рычагом в сборе |
| 83 |
|
375-1107531-Б |
Заслонка дроссельная |
| 84 |
|
222963-П29 |
Винт М3х8 |
| 85 |
|
258387-П29 |
Штифт 4х8 установочный |
| 86 |
|
121-1107044 |
Диффузор малый |
| 87 |
|
110-1107221 |

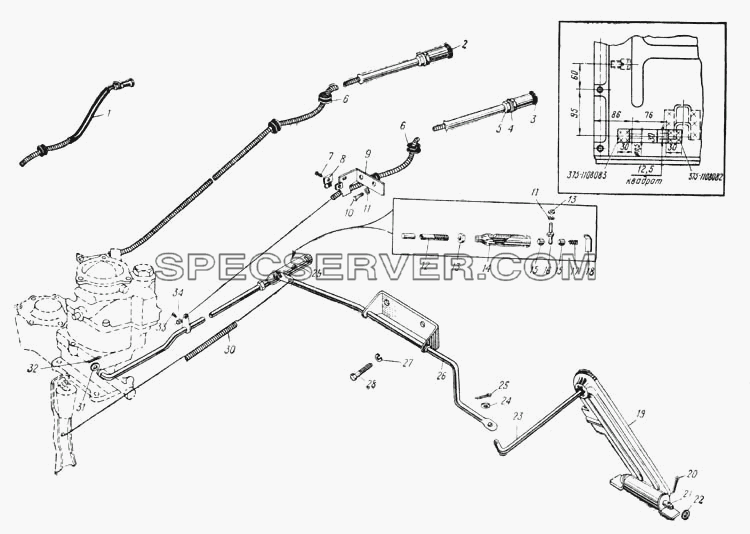

Управление подачей топлива автомобиля Урал-375Д (Рис. 26) для Урал-375 (список запасных частей)
