10.5.1. Особенности конструкции
На автомобили UAZ Patriot устанавливают стартеры Iskra или
Bosch. Они представляют собой электродвигатели постоянного
тока с электромагнитным возбуждением, со встроенными
планетарными редукторами и муфтами свободного хода
роликового типа.
|

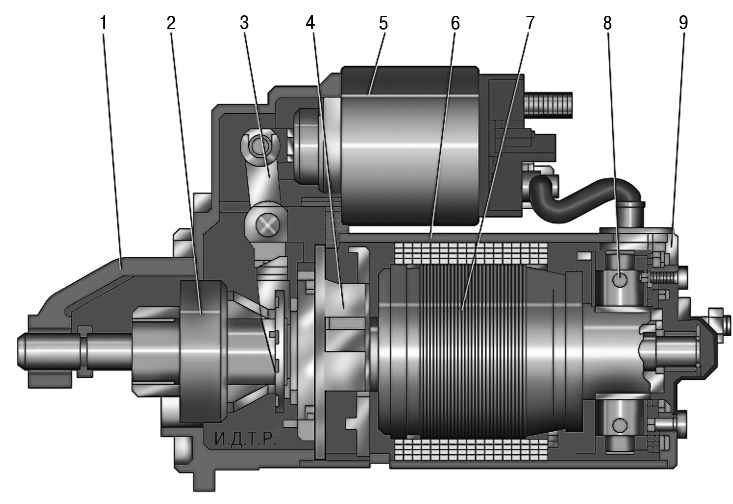

Рис. 10.4. Стартер AZE 2517 производства
Iskra: 1 – крышка со стороны привода; 2 – привод
стартера; 3 – рычаг привода; 4 – редукционная
передача; 5 – тяговое реле; 6 – статор; 7 –
якорь; 8 – щеткодержатель; 9 – задняя крышка
|
Сверху на корпусе стартера установлено тяговое реле с двумя
обмотками: втягивающей и удерживающей. При повороте ключа в
замке зажигания в положение «II» включается цепь питания
обмоток тягового реле, якорь реле втягивается и через рычаг
вводит в зацепление шестерню стартера с зубчатым венцом
маховика двигателя. В конце хода якорь включает цепь питания
стартера и одновременно отключает втягивающую обмотку реле
(питание подается только на удерживающую обмотку). При
возврате ключа в замке зажигания в положение «I» цепь
питания стартера и удерживающей обмотки отключается, якорь
под действием пружины выводит шестерню стартера из
зацепления с зубчатым венцом маховика. Устройство стартера
мод. AZE 2517 производства Iskra показано на рис.
10.4.
Технические характеристики стартеров приведены в табл. 10.7.
Примечание
На автомобили UAZ Patriot могут быть
установлены другие, сходные по конструкции
модели стартеров Iskra типа AZE.
|
Таблица 10.7 Технические характеристики стартеров
