10.3.2. Замена предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

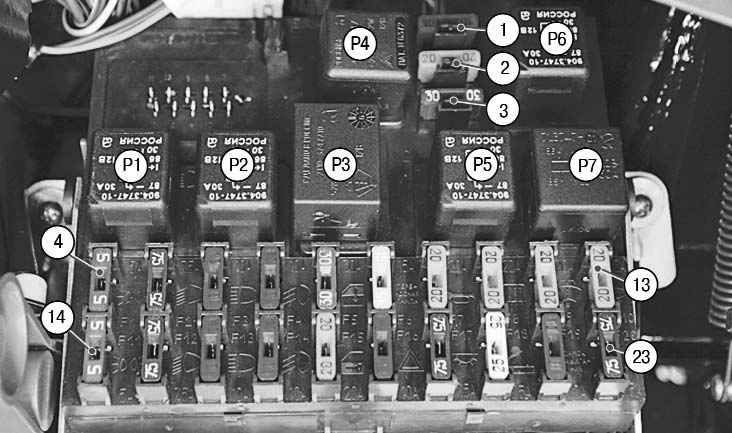

Рис. 10.1. Номера реле и предохранителей
в монтажном блоке, расположенном в салоне
автомобиля
|
Расположение реле и предохранителей в монтажном блоке,
установленном в салоне автомобиля, показано на рис.
10.1, в табл. 10.3 и 10.4 приведено назначение реле и
предохранителей.
Для замены штыревых предохранителей пользуйтесь специальным
пинцетом.
|
|
1. Проверните винт фиксатора крышки
монтажного блока…
|
2. …и, преодолевая сопротивление верхних
фиксаторов крышки, снимите крышку с панели
приборов.
|
3. Специальным пинцетом для предохранителей или вручную
извлеките предохранитель из контактного разъема.
4. Установите в контактный разъем предохранитель того же
номинала, что и снятый.
Цвет корпуса предохранителя и его соответствие номиналу
Примечание
Корпуса предохранителей разного номинала
окрашены в разные цвета. Кроме того, на
предохранителе нанесено числовое значение силы
тока, на которую он рассчитан (номинал).
|
5. Аналогичным образом извлеките реле.
6. Установите реле того же типа, что и снятое.
Таблица 10.3 Назначение реле, расположенных в монтажном
блоке салона

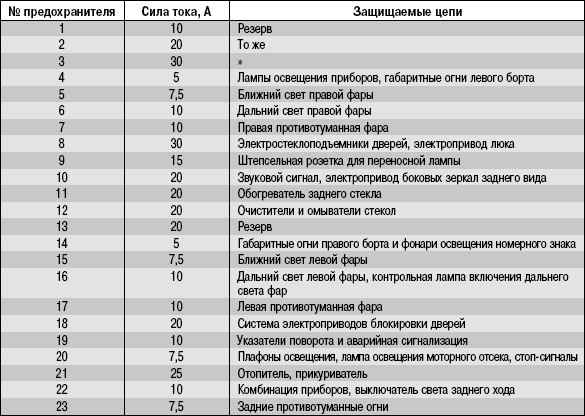

Таблица 10.4 Т Цепи, защищаемые плавкими предохранителями
