5.17.1. Особенности конструкции
|

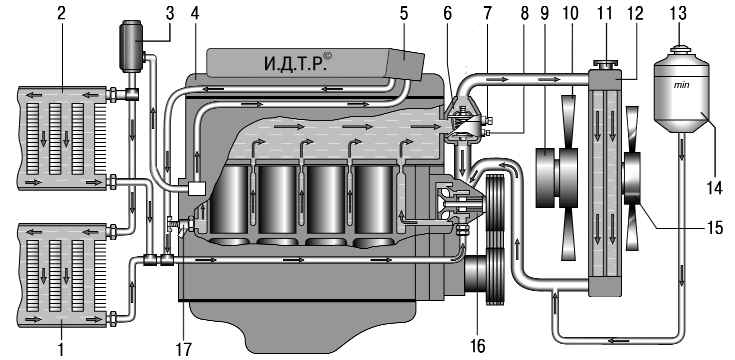

Рис. 5.12. Система охлаждения: 1, 2 –
радиаторы отопителя; 3 – электронасос; 4 –
двигатель; 5 – дроссельный патрубок; 6 –
термостат; 7 – датчик указателя температуры
охлаждающей жидкости; 8 – датчик сигнальной
лампы перегрева охлаждающей жидкости; 9 –
вязкостная муфта привода вентилятора; 10 –
вентилятор; 11 – пробка радиатора; 12 –
радиатор; 13 – пробка расширительного бачка; 14
– расширительный бачок; 15 – электровентилятор;
16 – водяной насос; 17 – сливной кран блока
цилиндров
|
Система охлаждения (рис.
5.12) жидкостная, закрытая, с принудительной циркуляцией
жидкости. Система охлаждения состоит из рубашки охлаждения
двигателя, радиатора, водяного насоса, термостата,
расширительного бачка, вязкостной муфты привода вентилятора,
электровентилятора, соединительных шлангов и трубок. К
системе охлаждения также подсоединены радиаторы отопителей и
электронасос дополнительного отопителя салона. Давление в
системе создается водяным насосом, который приводится в
действие ремнем от коленчатого вала. Из насоса жидкость
подается в рубашку охлаждения двигателя, а из рубашки
поступает в термостат. В зависимости от температуры жидкость
проходит затем в водяной насос (при низкой температуре) или
в радиатор (при высокой температуре), откуда, охладившись,
поступает в водяной насос.
Радиатор системы охлаждения трубчато-ленточный,
алюминиевый, по бокам с кронштейнами для крепления радиатора
к облицовке радиатора кузова.
Расширительный бачок пластмассовый,
соединен патрубками радиатора с термостатом и закрыт
резьбовой пробкой с клапаном, поддерживающим избыточное
давление в системе.
Кран слива охлаждающей жидкости расположен
с левой стороны блока цилиндров двигателя.
Система охлаждения заполнена охлаждающей жидкостью
Тосол-А40М.
При температуре окружающего воздуха ниже –40 °С необходимо
применять низкозамерзающую жидкость Тосол-А65М.
Предупреждение
Не рекомендуется заполнять систему охлаждения
водой, так как в состав тосола входят
антикоррозионные и антивспенивающие присадки, а
также присадки, препятствующие отложению накипи.
|
