6-3. Do-it-yourself maintenance

6

M

a

in

te

nan
ce
and
 ca
re

With the engine at operating temperature and turned off, check the oil
level on the dipstick.

■

Checking the engine oil

Park  the  vehicle  on  level  ground. After  warming  up  the  engine
and turning off the hybrid system, wait more than 5 minutes for
the oil to drain back into the bottom of the engine.
Holding a rag under the end, pull the dipstick out.

Wipe the dipstick clean.
Reinsert the dipstick fully.

Holding a rag under the end,
pull  the  dipstick  out  and
check the oil level.

Low
Normal
Excessive

The  shape  of  the  dipstick  may
differ  depending  on  the  type  of
vehicle or engine.

Wipe the dipstick and reinsert it fully.

Engine oil

1

2



2ZR-FXE engine



M20A-FXS engine

3
4
5

6

600

6-3. Do-it-yourself maintenance

■

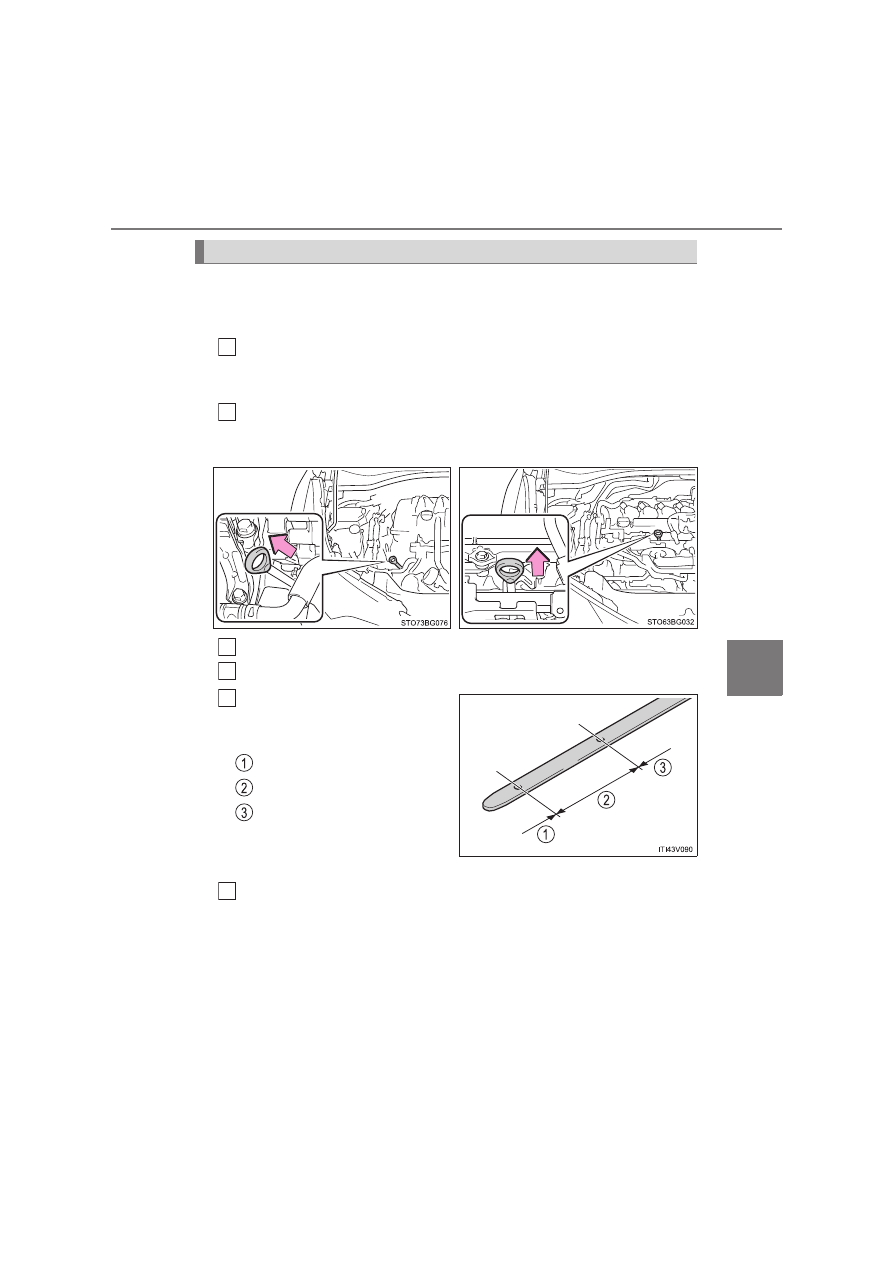

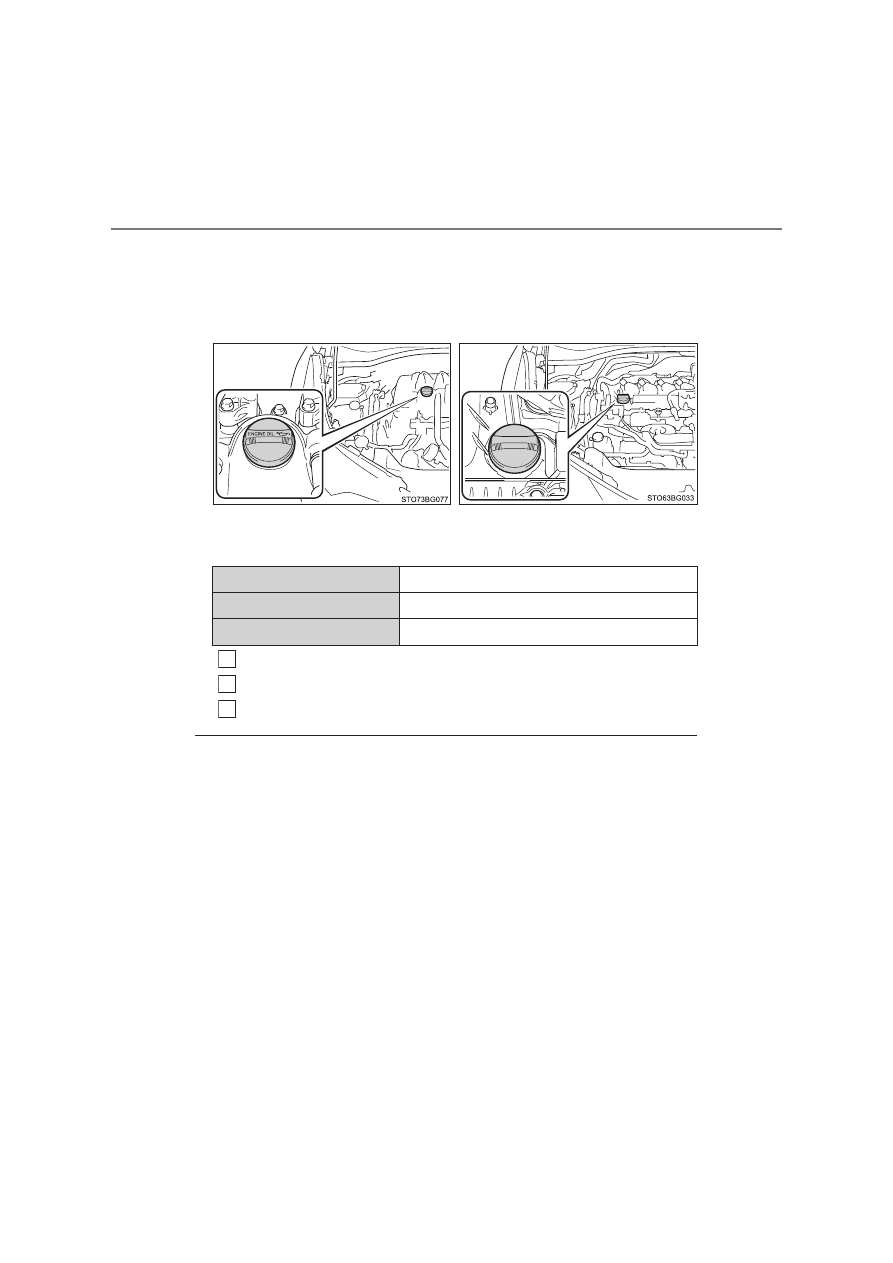

Adding engine oil

If the oil level is below or near the low level mark, add engine oil of the
same type as that already in the engine.

Make  sure  to  check  the  oil  type  and  prepare  the  items  needed
before adding oil.

Remove the oil filler cap by turning it counterclockwise.
Add engine oil slowly, checking the dipstick.
Install the oil filler cap by turning it clockwise.

■

Engine oil consumption

A certain amount of engine oil will be consumed while driving. In the following
situations,  oil  consumption  may  increase,  and  engine  oil  may  need  to  be
refilled in between oil maintenance intervals.

●

When the engine is new, for example directly after purchasing the vehicle or
after replacing the engine

●

If low quality oil or oil of an inappropriate viscosity is used

●

When driving at high engine speeds or with a heavy load, when towing, or
when driving while accelerating or decelerating frequently

●

When leaving the engine idling for a long time, or when driving frequently
through heavy traffic



2ZR-FXE engine



M20A-FXS engine

Engine oil selection



P. 768

Oil quantity (Low



 Full)

1.5 L (1.6 qt., 1.3 lmp.qt.)

Items

Clean funnel

1
2
3

601

6-3. Do-it-yourself maintenance

6

M

a

in

te

nan
ce
and
 ca
re

WARNING

■

Used engine oil

●

Used  engine  oil  contains  potentially  harmful  contaminants  which  may
cause  skin  disorders  such  as  inflammation  and  skin  cancer,  so  care
should be taken to avoid prolonged and repeated contact. To remove used
engine oil from your skin, wash thoroughly with soap and water.

●

Dispose of used oil and filters only in a safe and acceptable manner. Do
not dispose of used oil and filters in household trash, in sewers or onto the
ground. Call any authorized Toyota retailer or Toyota authorized repairer,
or any reliable repairer service station or auto parts store for information
concerning recycling or disposal.

●

Do not leave used engine oil within the reach of children.

NOTICE

■

To prevent serious engine damage

Check the oil level on a regular basis.

■

When replacing the engine oil

●

Be careful not to spill engine oil on the vehicle components.

●

Avoid overfilling, or the engine could be damaged.

●

Check the oil level on the dipstick every time you refill the vehicle.

●

Be sure the engine oil filler cap is properly tightened.

602

6-3. Do-it-yourself maintenance

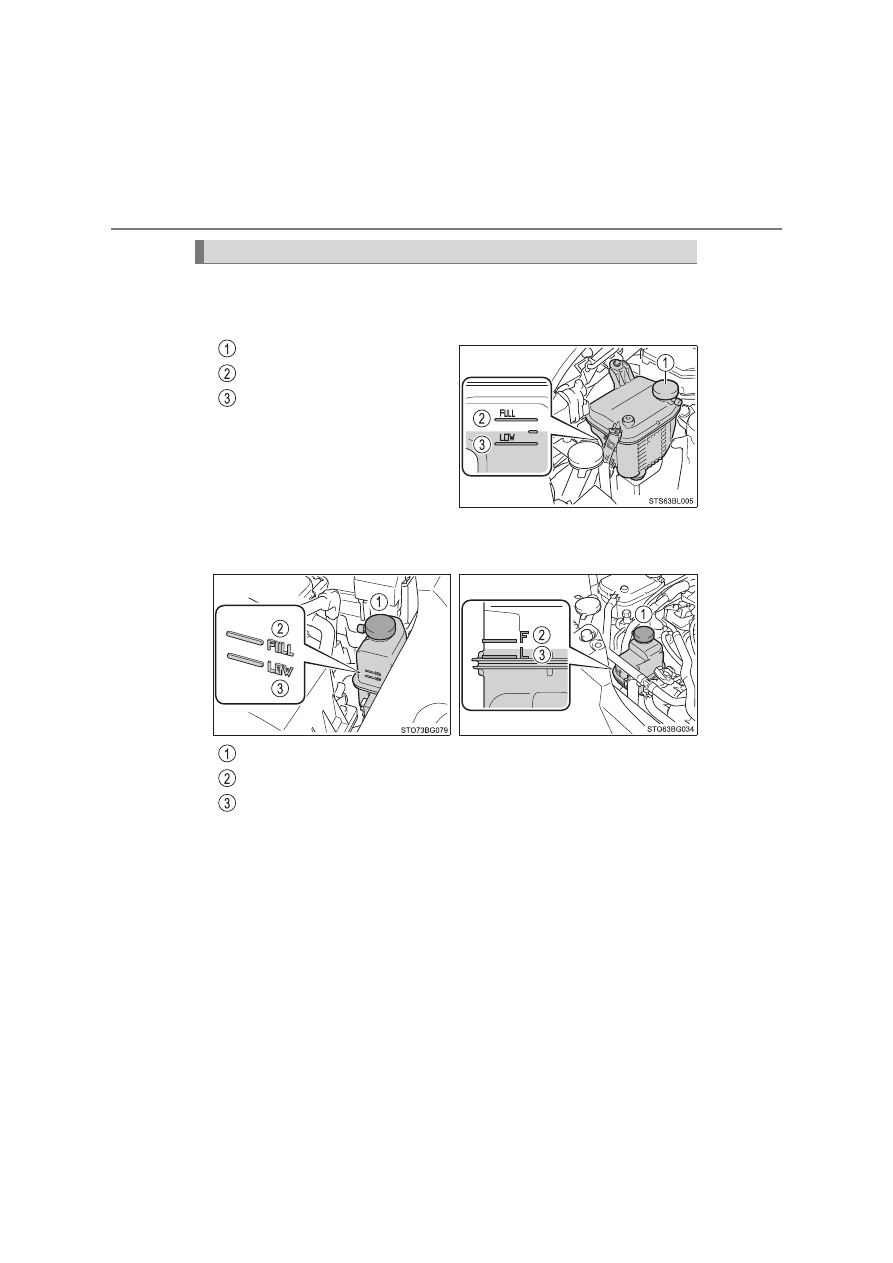

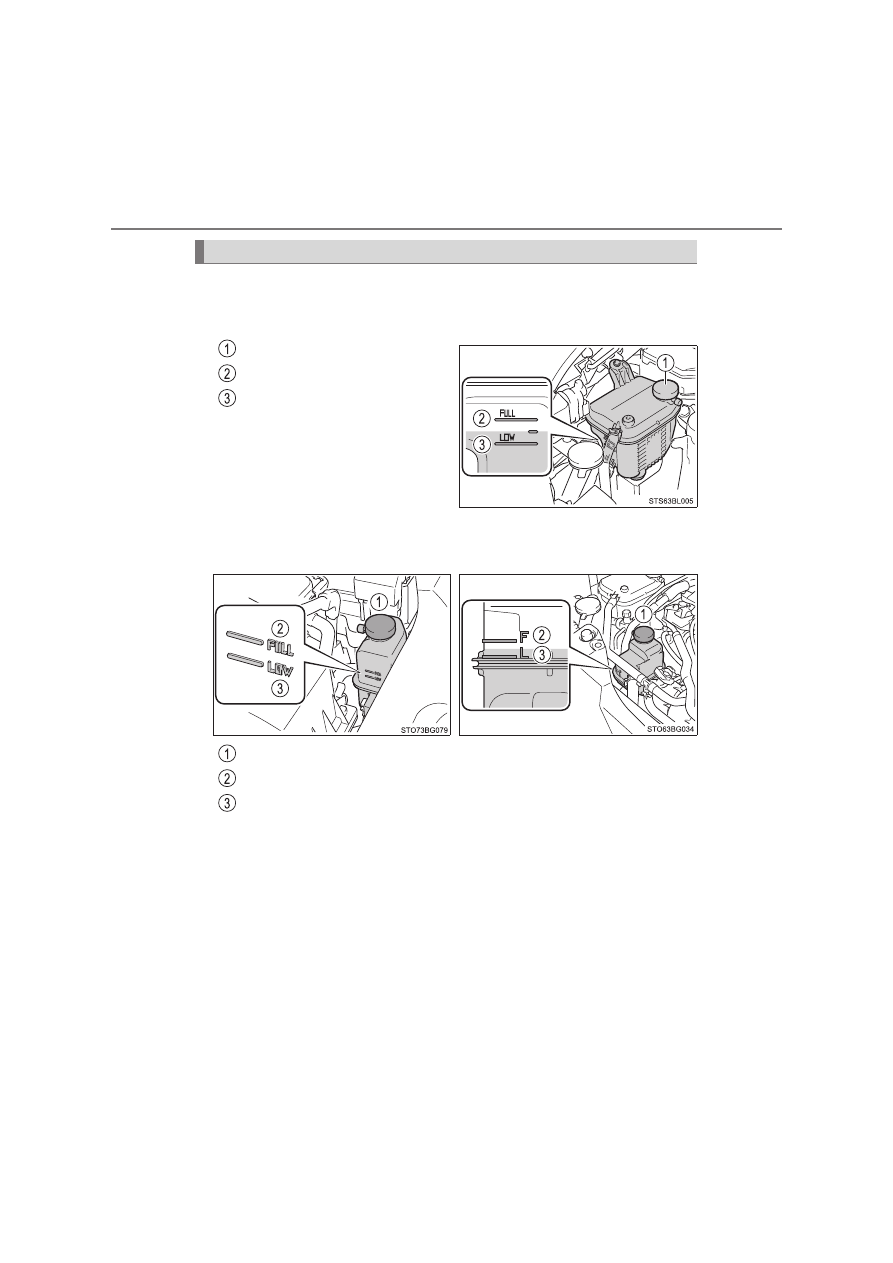

The coolant level is satisfactory if it is between the “FULL” or “F” and
“LOW” or “L” lines on the reservoir when the hybrid system is cold.

■

Engine coolant reservoir

Reservoir cap
“FULL” line
“LOW” line

If  the  level  is  on  or  below  the
“LOW”  line,  add  coolant  up  to
the “FULL” line. (



P. 755)

■

Power control unit coolant reservoir

Reservoir
“FULL” or “F” line
“LOW” or “L” line

If the level is on or below the “LOW” or “L” line, add coolant up to the
“FULL” or “F” line. (



P. 755)

Coolant



2ZR-FXE engine



M20A-FXS engine

603

6-3. Do-it-yourself maintenance

6

M

a

in

te

nan
ce
and
 ca
re

■

Coolant selection

Only use “Toyota Super Long Life Coolant” or a similar high quality ethylene
glycol based non-silicate, non-amine, non-nitrite, and non-borate coolant with
long-life hybrid organic acid technology.
“Toyota Super Long Life Coolant” is a mixture of 50% coolant and 50% deion-
ized water. (Minimum temperature: -35



C [-31



F])

For  more  details  about  coolant,  contact  any  authorized  Toyota  retailer  or
Toyota authorized repairer, or any reliable repairer.

■

If the coolant level drops within a short time of replenishing

Visually check the radiator, hoses, engine/power control unit coolant reservoir
caps, drain cock and water pump.
If you cannot find a leak, have any authorized Toyota retailer or Toyota autho-
rized repairer, or any reliable repairer test the cap and check for leaks in the
cooling system.

WARNING

■

When the hybrid system is hot

Do not remove the engine/power control unit coolant reservoir caps.
The cooling system may be under pressure and may spray hot coolant if the
cap is removed, causing serious injuries, such as burns.

NOTICE

■

When adding coolant

Coolant is neither plain water nor straight antifreeze. The correct mixture of
water and antifreeze must be used to provide proper lubrication, corrosion
protection and cooling. Be sure to read the antifreeze or coolant label.

■

If you spill coolant

Be sure to wash it off with water to prevent it from damaging parts or paint.

604

6-3. Do-it-yourself maintenance

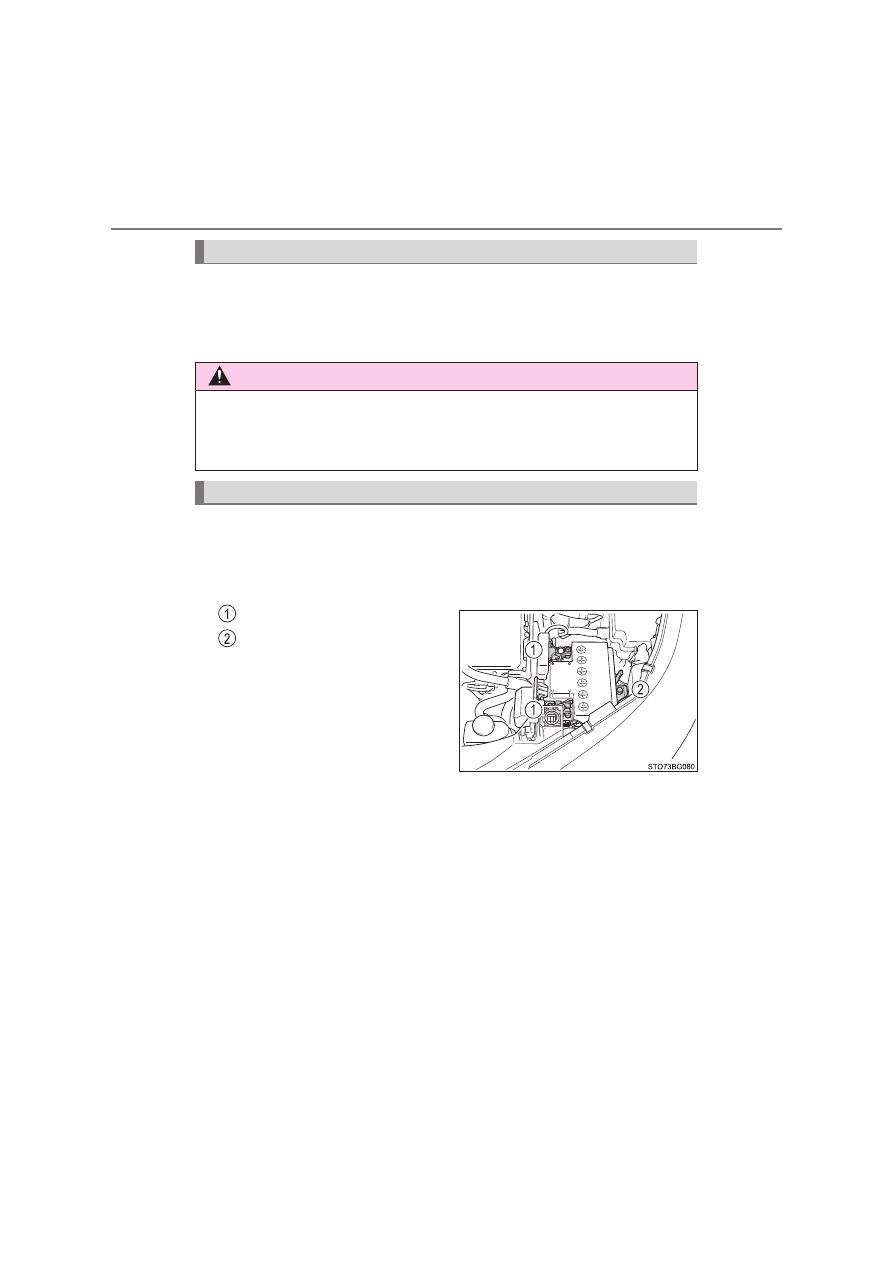

Check the radiator and condenser and clear away any foreign objects.
If  either  of  the  above  parts  is  extremely  dirty  or  you  are  not  sure  of
their condition, have your vehicle inspected by any authorized Toyota
retailer or Toyota authorized repairer, or any reliable repairer.

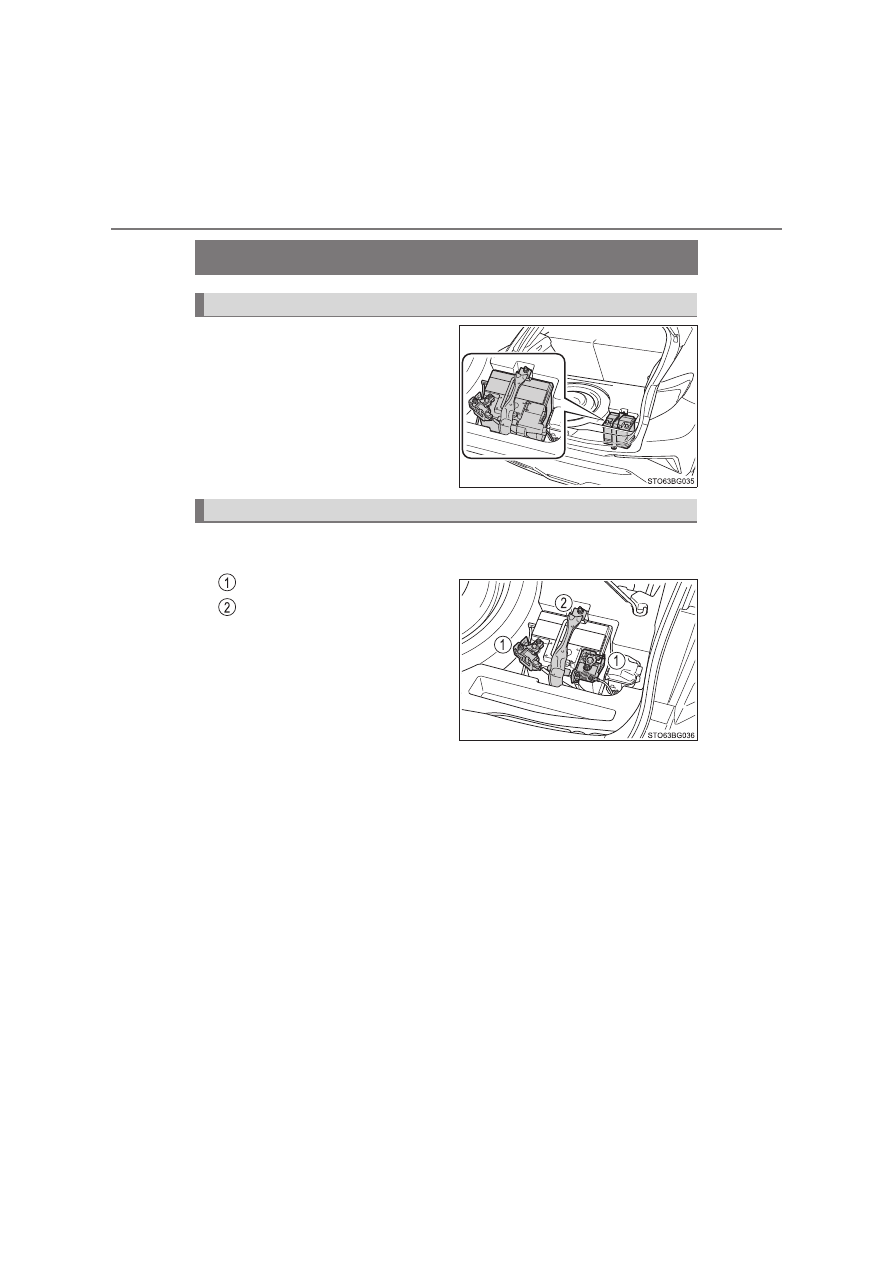

Check the 12-volt battery as follows.

■

12-volt battery exterior

Make sure that the 12-volt battery terminals are not corroded and
that there are no loose connections, cracks, or loose clamps.

Terminals
Hold-down clamp

Radiator and condenser

WARNING

■

When the hybrid system is hot

Do not touch the radiator or condenser as they may be hot and cause seri-
ous injuries, such as burns.

12-volt battery (2ZR-FXE engine)

605

6-3. Do-it-yourself maintenance

6

M

a

in

te

nan
ce
and
 ca
re

■

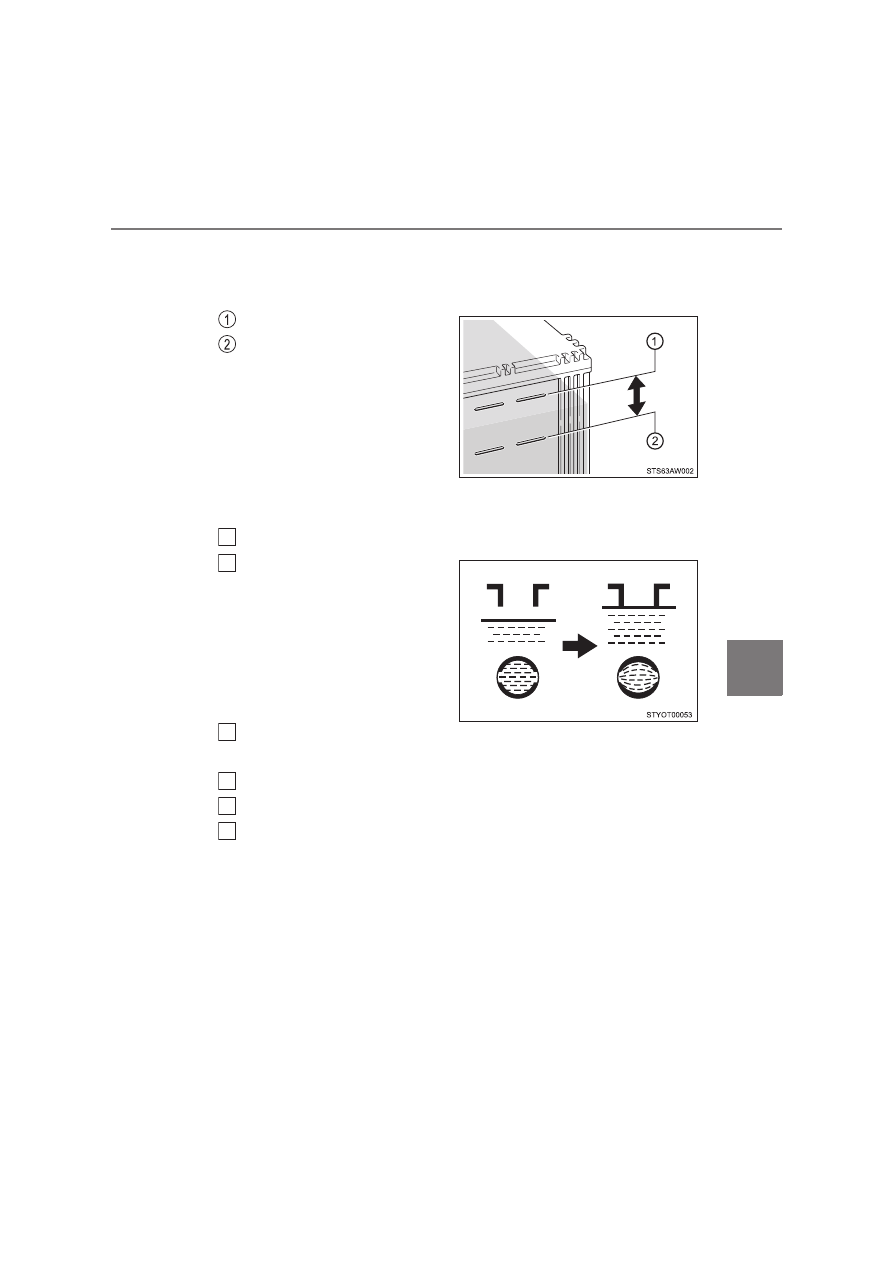

Checking 12-volt battery fluid

If there are lines on the side of the 12-volt battery:
Check that the level is between the upper and lower lines.

Upper line
Lower line

If the fluid level is at or below the
lower line, add distilled water.

If there are not lines on the side of the 12-volt battery:
Check the fluid level as follows.

Remove the vent plug.
Check the fluid level by look-
ing directly at the cell.

If  the  fluid  level  is  low,  add  dis-
tilled water.

Put the vent plug back on and close it securely.

■

Adding distilled water

Remove the vent plug.
Add distilled water.
Put the vent plug back on and close it securely.

1

Low

O.K.

2

3

1
2
3

606

6-3. Do-it-yourself maintenance

■

Before recharging

When recharging, the 12-volt battery produces hydrogen gas which is flam-
mable  and  explosive.  Therefore,  observe  the  following  precautions  before
recharging:

●

If recharging with the 12-volt battery installed on the vehicle, be sure to dis-
connect the ground cable.

●

Make sure the power switch on the charger is off when connecting and dis-
connecting the charger cables to the 12-volt battery.

■

After recharging/reconnecting the 12-volt battery

●

The hybrid system may not start. Follow the procedure below to initialize the
system.

Shift the shift lever to P.
Open and close any of the doors.
Restart the hybrid system.

●

Vehicles  with  entry  function:  Unlocking  the  doors  using  the  smart  entry  &
start system may not be possible immediately after reconnecting the 12-volt
battery. If this happens, use the wireless remote control or the mechanical
key to lock/unlock the doors.

●

Start the hybrid system with the power switch in ACCESSORY mode. The
hybrid system may not start with the power switch turned off. However, the
hybrid system will operate normally from the second attempt.

●

The power switch mode is recorded by the vehicle. If the 12-volt battery is
reconnected, the vehicle will return the power switch mode to the status it
was  in  before  the 12-volt  battery was disconnected.  Make  sure  to turn off
the  power  switch  before  disconnect  the  12-volt  battery.  Take  extra  care
when connecting the 12-volt battery if the power switch mode prior to dis-
charge is unknown.

If the system will not start even after multiple attempts at all methods above,
contact  any  authorized Toyota  retailer  or Toyota  authorized  repairer,  or  any
reliable repairer.

1

2

3

607

6-3. Do-it-yourself maintenance

6

M

a

in

te

nan
ce
and
 ca
re

WARNING

■

Chemicals in the 12-volt battery

The 12-volt battery contains poisonous and corrosive sulfuric acid and may
produce hydrogen gas which is flammable and explosive. To reduce the risk
of death or serious injury, take the following precautions while working on or
near the 12-volt battery:

●

Do not cause sparks by touching the 12-volt battery terminals with tools.

●

Do not smoke or light a match near the 12-volt battery.

●

Avoid contact with eyes, skin and clothes.

●

Never inhale or swallow electrolyte.

●

Wear protective safety glasses when working near the 12-volt battery.

●

Keep children away from the 12-volt battery.

■

Where to safely charge the 12-volt battery

Always charge the 12-volt battery in an open area. Do not charge the 12-
volt battery  in a garage or closed room where there is insufficient ventila-
tion.

■

Emergency measures regarding electrolyte

●

If electrolyte gets in your eyes
Flush your eyes with clean water for at least 15 minutes and get immedi-
ate medical attention. If possible, continue to apply water with a sponge or
cloth while traveling to the nearest medical facility.

●

If electrolyte gets on your skin
Wash the affected area thoroughly. If you feel pain or burning, get medical
attention immediately.

●

If electrolyte gets on your clothes
It can soak through clothing on to your skin. Immediately take off the cloth-
ing and follow the procedure above if necessary.

●

If you accidentally swallow electrolyte
Drink a large quantity of water or milk. Get emergency medical attention
immediately.

608

6-3. Do-it-yourself maintenance

WARNING

■

When there is insufficient 12-volt battery fluid

Do not use if there is insufficient fluid in the 12-volt battery. There is a possi-
ble danger that the 12-volt battery may explode.

■

When disconnecting the 12-volt battery

Do not disconnect the negative (-) terminal on the body side. The discon-
nected negative (-) terminal may touch the positive (+) terminal, which may
cause a short and result in death or serious injury.

NOTICE

■

When recharging the 12-volt battery

Never  recharge  the  12-volt  battery  while  the  hybrid  system  is  operating.
Also, be sure all accessories are turned off.

■

When adding distilled water

Avoid overfilling. Water spilled during battery recharging may cause corro-
sion.

609

6-3. Do-it-yourself maintenance

6

M

a

in

te

nan
ce
and
 ca
re

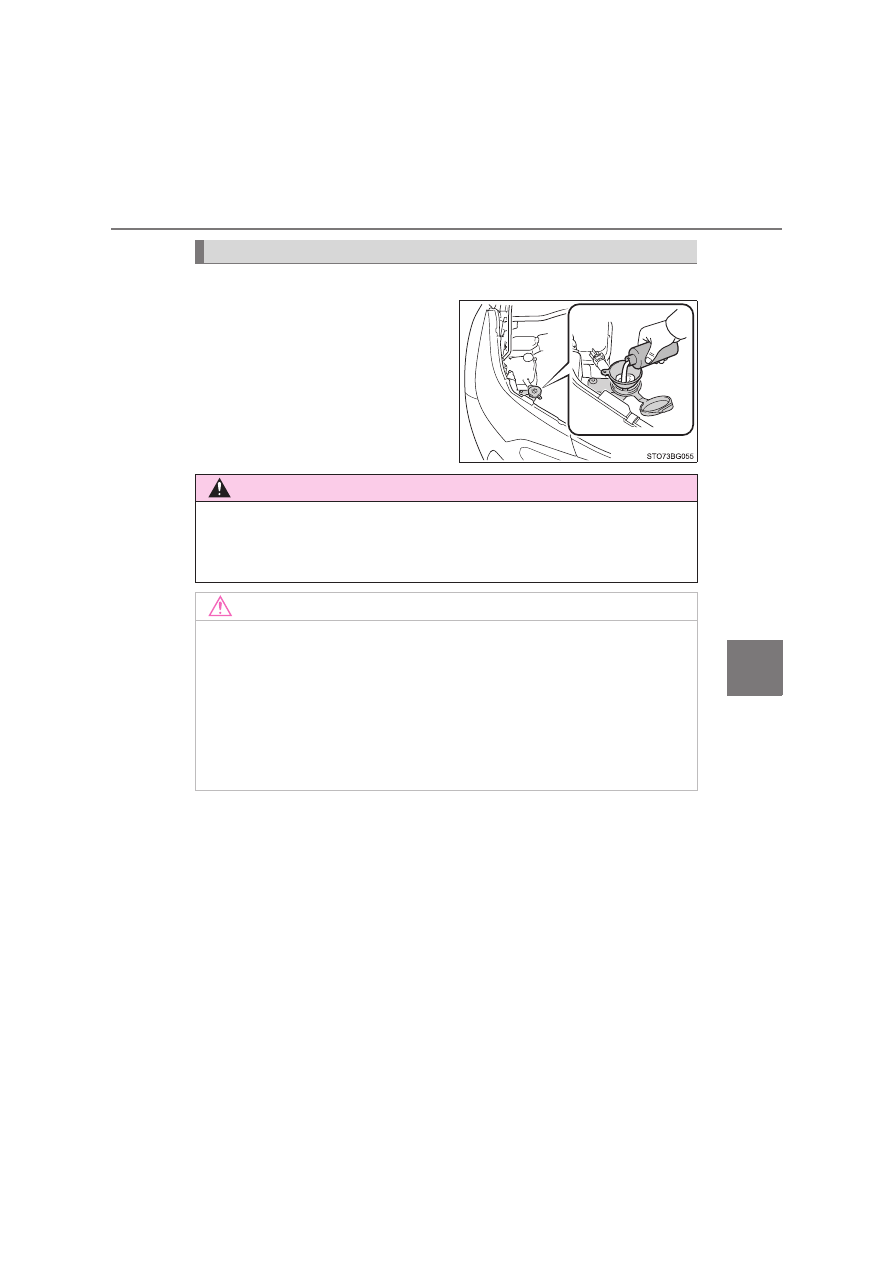

Add washer fluid in the following situations:

●

A washer does not work.

●

The  warning message  appears
on  the  multi-  information  dis-
play. (if equipped)

Washer fluid

WARNING

■

When adding washer fluid

Do  not  add  washer  fluid  when  the  hybrid  system  is  hot  or  operating  as
washer fluid contains alcohol and may catch fire if spilled on the engine, etc.

NOTICE

■

Do not use any fluid other than washer fluid

Do not use soapy water or engine antifreeze instead of washer fluid.
Doing so may cause streaking on the vehicle’s painted surfaces, as well as
damaging the pump leading to problems of the washer fluid not spraying.

■

Diluting washer fluid

Dilute washer fluid with water as necessary.
Refer to the freezing temperatures listed on the label of the washer fluid bot-
tle.

610

6-3. Do-it-yourself maintenance

12-volt battery (M20A-FXS engine)

The  12-volt  battery  is  located  in
the  luggage  compartment  under
the deck board.
Removing the deck board:



P. 565

Make sure that the 12-volt battery terminals are not corroded and that
there are no loose connections, cracks, or loose clamps.

Terminals
Hold-down clamp

Location

Exterior

611

6-3. Do-it-yourself maintenance

6

M

a

in

te

nan
ce
and
 ca
re

■

Before recharging

When recharging, the 12-volt battery produces hydrogen gas which is flam-
mable  and  explosive.  Therefore,  observe  the  following  precautions  before
recharging:

●

If recharging with the 12-volt battery installed on the vehicle, be sure to dis-
connect the ground cable.

●

Make sure the power switch on the charger is off when connecting and dis-
connecting the charger cables to the 12-volt battery.

■

After recharging/reconnecting the 12-volt battery

●

The hybrid system may not start. Follow the procedure below to initialize the
system.

Shift the shift lever to P.
Open and close any of the doors.
Restart the hybrid system.

●

Vehicles  with  entry  function:  Unlocking  the  doors  using  the  smart  entry  &
start system may not be possible immediately after reconnecting the 12-volt
battery. If this happens, use the wireless remote control or the mechanical
key to lock/unlock the doors.

●

Start the hybrid system with the power switch in ACCESSORY mode. The
hybrid system may not start with the power switch turned off. However, the
hybrid system will operate normally from the second attempt.

●

The power switch mode is recorded by the vehicle. If the 12-volt battery is
reconnected, the vehicle will return the power switch mode to the status it
was  in  before  the 12-volt  battery was disconnected.  Make  sure  to turn off
the power before disconnect the 12-volt battery. Take extra care when con-
necting  the  12-volt  battery  if  the  power  switch  mode  prior  to  discharge  is
unknown.

If  the  system  will  not  start  even  after  multiple  attempts  all  methods  above,
contact  any  authorized Toyota  retailer  or Toyota  authorized  repairer,  or  any
reliable repairer.

1

2

3

612

6-3. Do-it-yourself maintenance

WARNING

■

Chemicals in the 12-volt battery

The 12-volt battery contains poisonous and corrosive sulfuric acid and may
produce hydrogen gas which is flammable and explosive. To reduce the risk
of death or serious injury, take the following precautions while working on or
near the 12-volt battery:

●

Do not cause sparks by touching the 12-volt battery terminals with tools.

●

Do not smoke or light a match near the 12-volt battery.

●

Avoid contact with eyes, skin and clothes.

●

Never inhale or swallow electrolyte.

●

Wear protective safety glasses when working near the 12-volt battery.

●

Keep children away from the 12-volt battery.

■

Where to safely charge the 12-volt battery

Always charge the 12-volt battery in an open area. Do not charge the 12-volt
battery in a garage or closed room where there is insufficient ventilation.

■

Emergency measures regarding electrolyte

●

If electrolyte gets in your eyes
Flush your eyes with clean water for at least 15 minutes and get immedi-
ate medical attention. If possible, continue to apply water with a sponge or
cloth while traveling to the nearest medical facility.

●

If electrolyte gets on your skin
Wash the affected area thoroughly. If you feel pain or burning, get medical
attention immediately.

●

If electrolyte gets on your clothes
It can soak through clothing on to your skin. Immediately take off the cloth-
ing and follow the procedure above if necessary.

●

If  you  accidentally  swallow  electrolyte  Drink  a  large  quantity  of  water  or
milk. Get emergency medical attention immediately.

■

When replacing the 12-volt battery

Use a 12-volt battery designed for this vehicle. Failure to do so may cause
gas  (hydrogen)  to  enter  the  passenger  compartment,  causing  a  fire  or
explosion.
For  replacement  of  the  12-volt  battery,  contact  any  authorized  Toyota
retailer or Toyota authorized repairer, or any reliable repairer.

613

6-3. Do-it-yourself maintenance

6

M

a

in

te

nan
ce
and
 ca
re

NOTICE

■

When recharging the 12-volt battery

Never  recharge  the  12-volt  battery  while  the  hybrid  system  is  operating.
Also, be sure all accessories are turned off.

614

6-3. Do-it-yourself maintenance

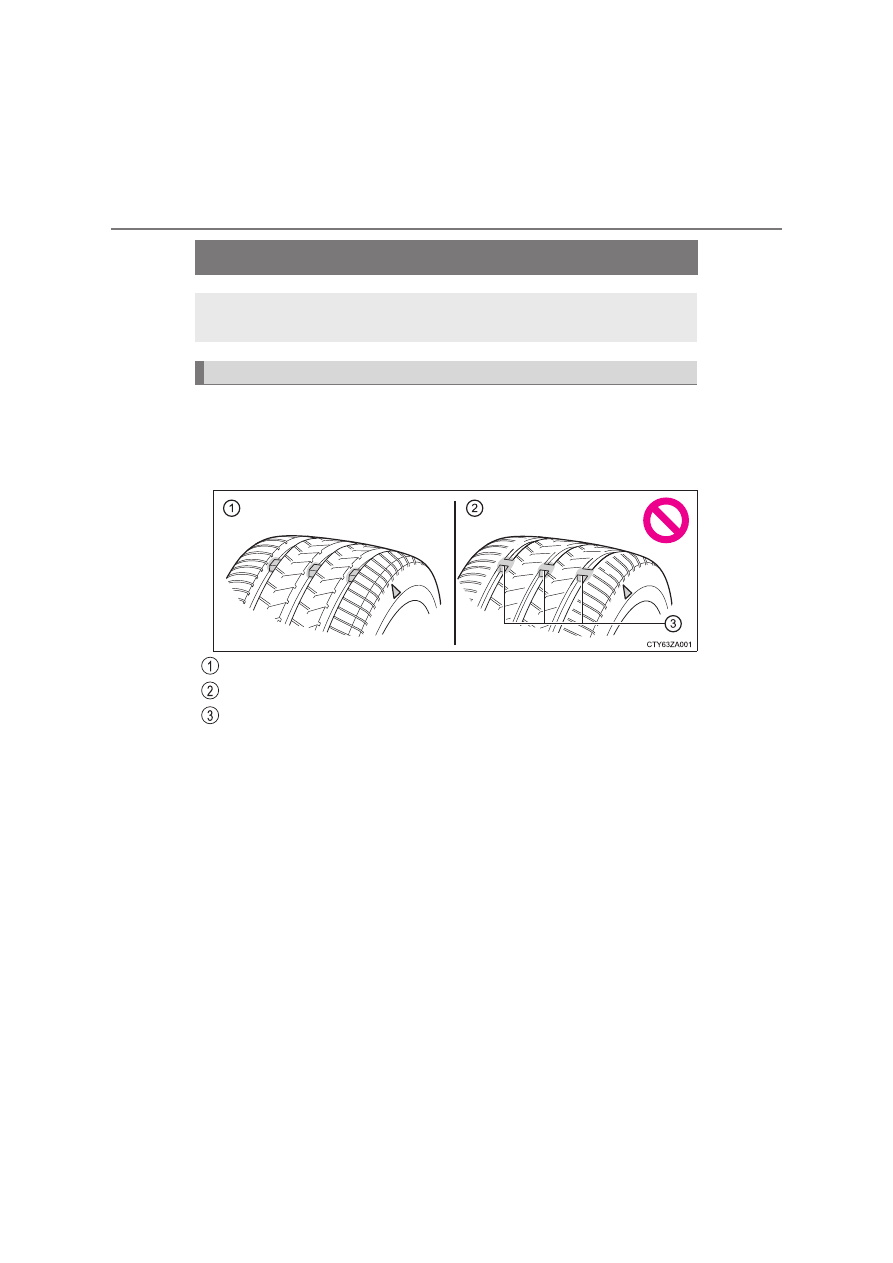

Tires

Check if the treadwear indicators are showing on the tires. Also check
the tires for uneven wear, such as excessive wear on one side of the
tread.
Check the spare tire condition and pressure if not rotated.

New tread
Worn tread
Treadwear indicator

The location of treadwear indicators is shown by a “TWI” or “



” mark, etc.,

molded into the sidewall of each tire.
Replace the tires if the treadwear indicators are showing on a tire.

Replace or  rotate tires in  accordance with maintenance  sched-
ules and treadwear.

Checking tires
