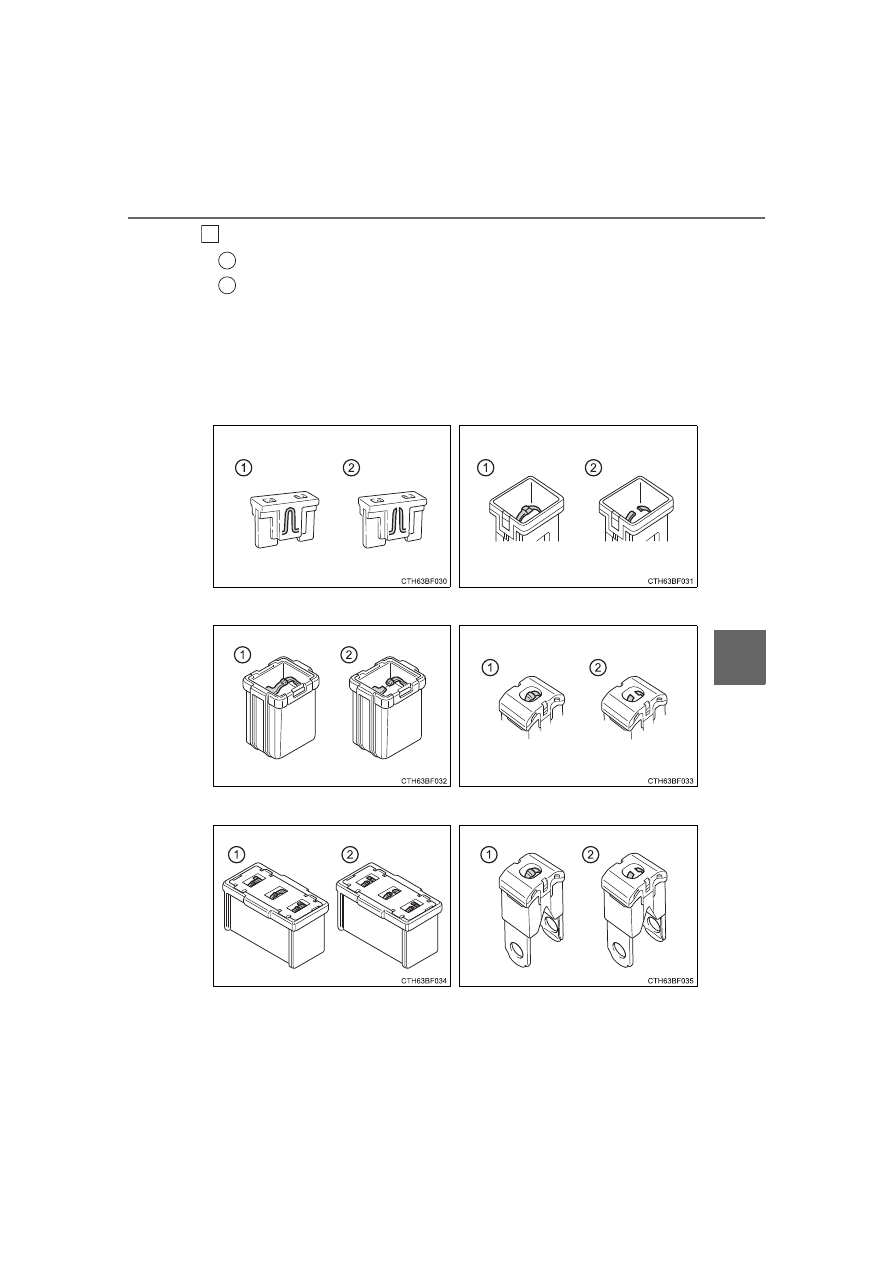

Check if the fuse is blown.

Normal fuse
Blown fuse

Type A, B, C, D, E:
Replace the blown fuse with a new fuse of an appropriate amperage rat-
ing. The amperage rating can be found on the fuse box lid.
Type F:
Contact your Toyota dealer.

4

1

2

Type A

Type B

Type C

Type D

Type E

Type F

452

6-3. Do-it-yourself maintenance

■

After a fuse is replaced

●

If the lights do not turn on even after the fuse has been replaced, a bulb may
need replacement. (

P. 453)

●

If the replaced fuse blows again, have the vehicle inspected by your Toyota
dealer.

■

If there is an overload in a circuit

The fuses are designed to blow, protecting the wiring harness from damage.

WARNING

■

To prevent system breakdowns and vehicle fire

Observe the following precautions.
Failure to do so may cause damage to the vehicle, and possibly a fire or
injury.

●

Never use a fuse of a higher amperage rating than that indicated, or use
any other object in place of a fuse.

●

Always use a genuine Toyota fuse or equivalent.
Never replace a fuse with a wire, even as a temporary fix.

●

Do not modify the fuses or fuse boxes.

NOTICE

■

Before replacing fuses

Have  the  cause  of  electrical  overload  determined  and  repaired  by  your
Toyota dealer as soon as possible.

453

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Check the wattage of the light bulb to be replaced. (

P. 533)

Light bulbs

You may replace the following bulbs by yourself. The difficulty
level of replacement varies depending on the bulb. If necessary
bulb  replacement  seems  difficult  to  perform,  contact  your
Toyota dealer.
For more information about replacing other light bulbs, contact
your Toyota dealer.

Preparing for light bulb replacement

454

6-3. Do-it-yourself maintenance

■

Front

■

Rear

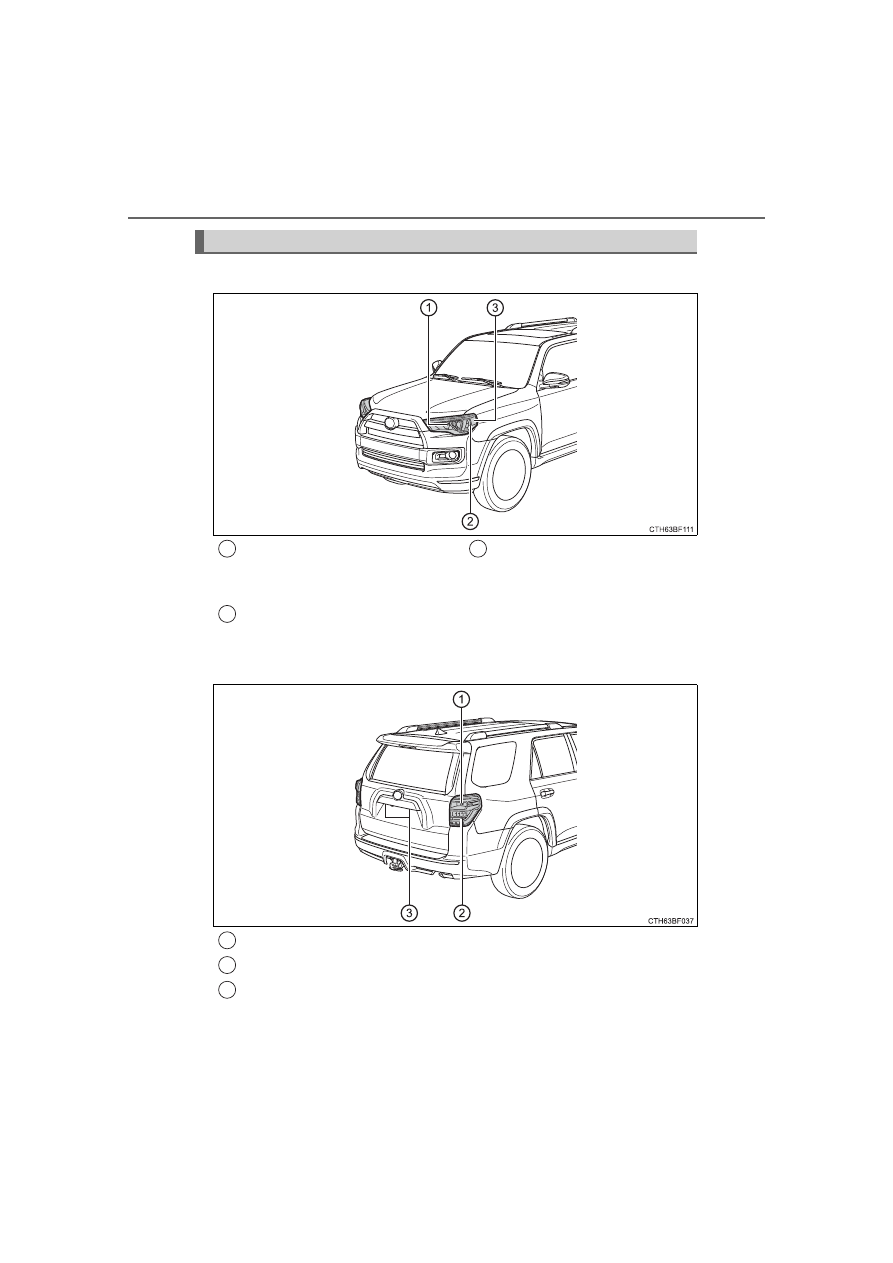

Bulb locations

Headlight  high  beam  (if
equipped)/daytime  running
light
Front  turn  signal/parking
light

Front side marker light

1

2

3

Rear turn signal light
Back-up light
License plate light

1

2

3

455

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

■

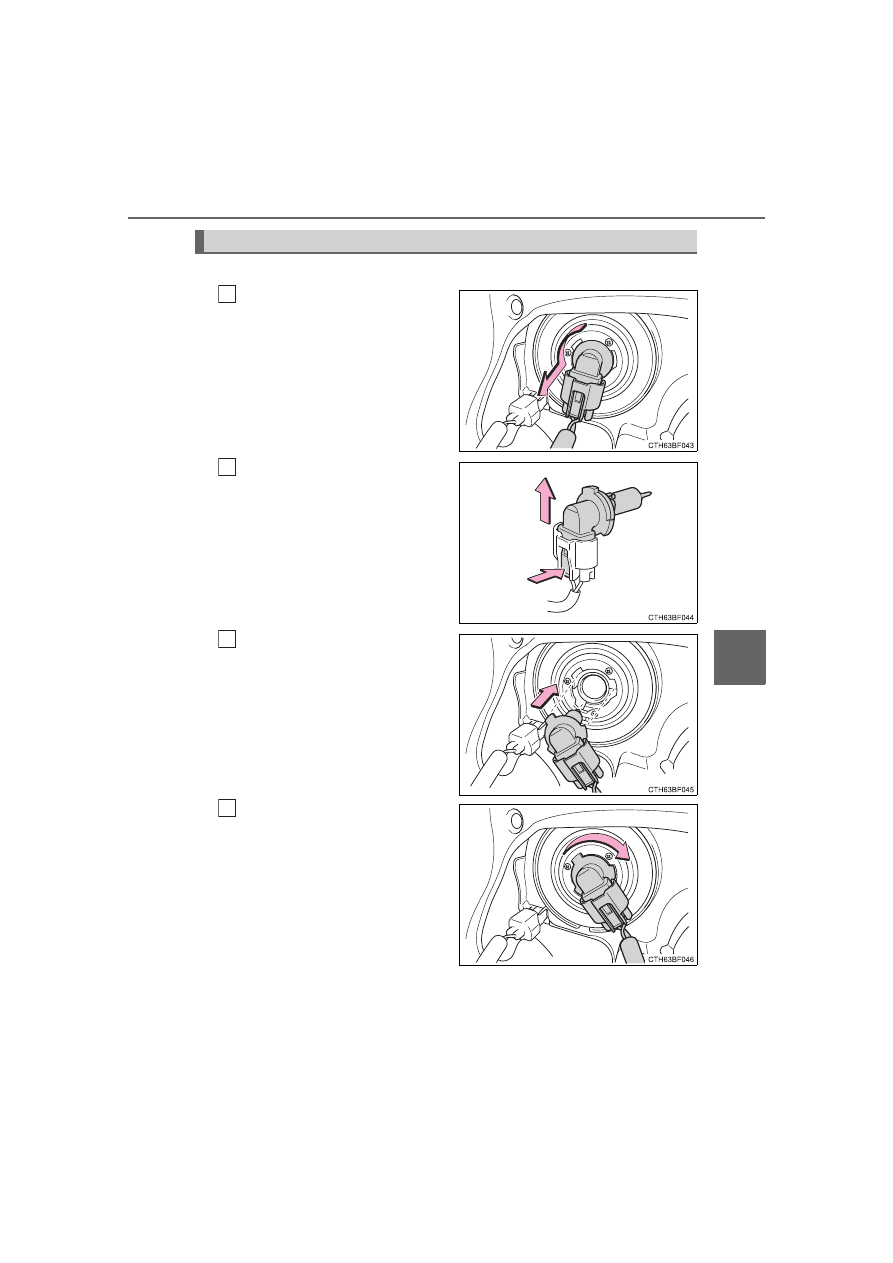

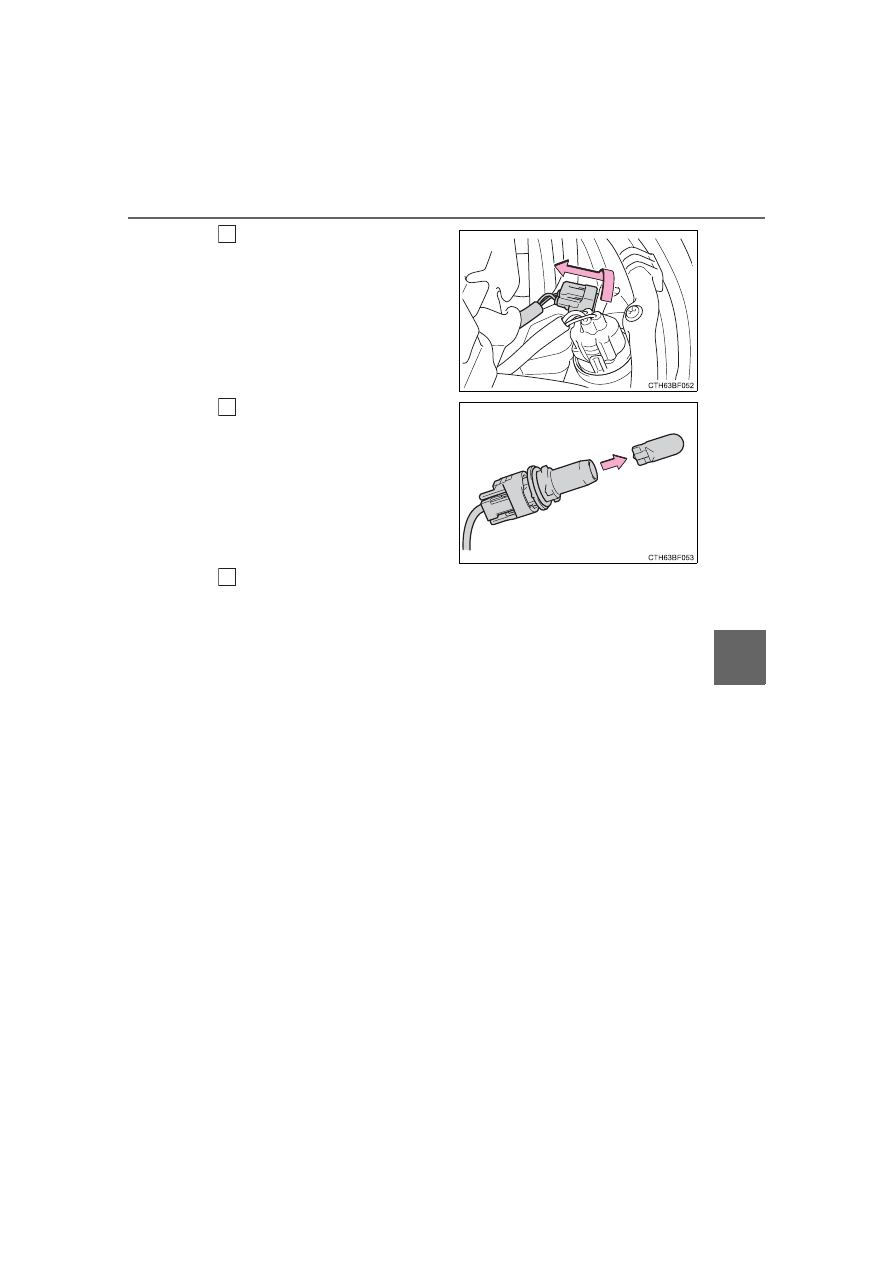

Headlight high beam (if equipped)/daytime running lights

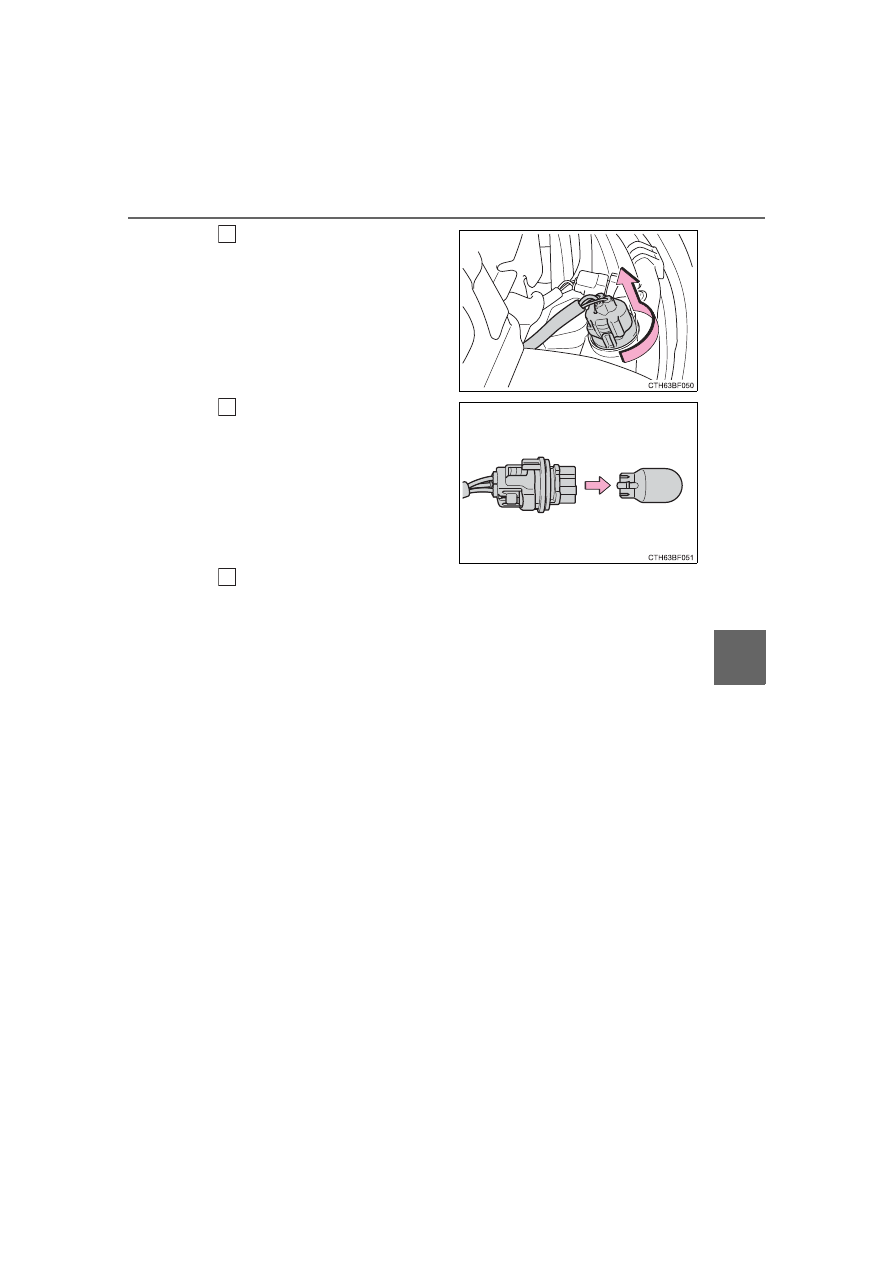

Turn  the  bulb  base  counter-
clockwise.

Pull the bulb out while press-
ing  the  lock  release  of  the
connector.

Replace  the  light  bulb,  and
install the bulb base.

Align the 3 tabs on the light bulb
with the mounting and insert.

Turn  and  secure  the  bulb
base.

Shake  the  bulb  base  gently  to
check  that  it  is  not  loose,  turn
the headlights on once and visu-
ally confirm that no light is leak-
ing through the mounting.

Replacing light bulbs

1

2

3

4

456

6-3. Do-it-yourself maintenance

■

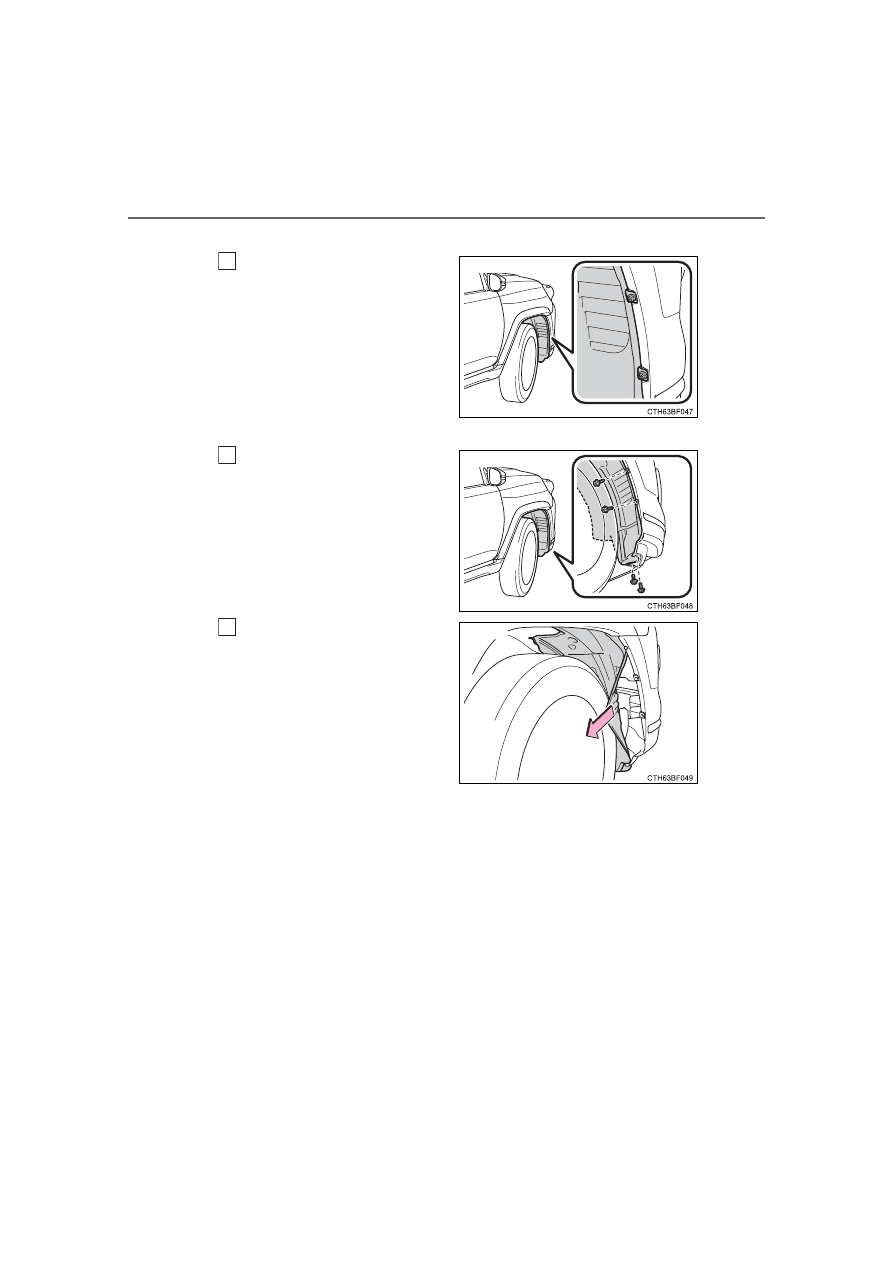

Front turn signal/parking light

Turn  the  steering  wheel  in
the  opposite  direction  of  the
front  turn  signal  light  and
parking light that you wish to
replace.

For  example,  if  you  wish  to
replace the front turn signal light
and  parking  light  on  the  right
side,  turn  the  steering  wheel  to
the left.

Remove  the  fender  liner
screws.

Partly  remove  the  fender
liner.

1

2

3

457

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Turn  the  bulb  base  counter-
clockwise.

Remove the light bulb.

When installing, reverse the steps listed.

4

5

6

458

6-3. Do-it-yourself maintenance

■

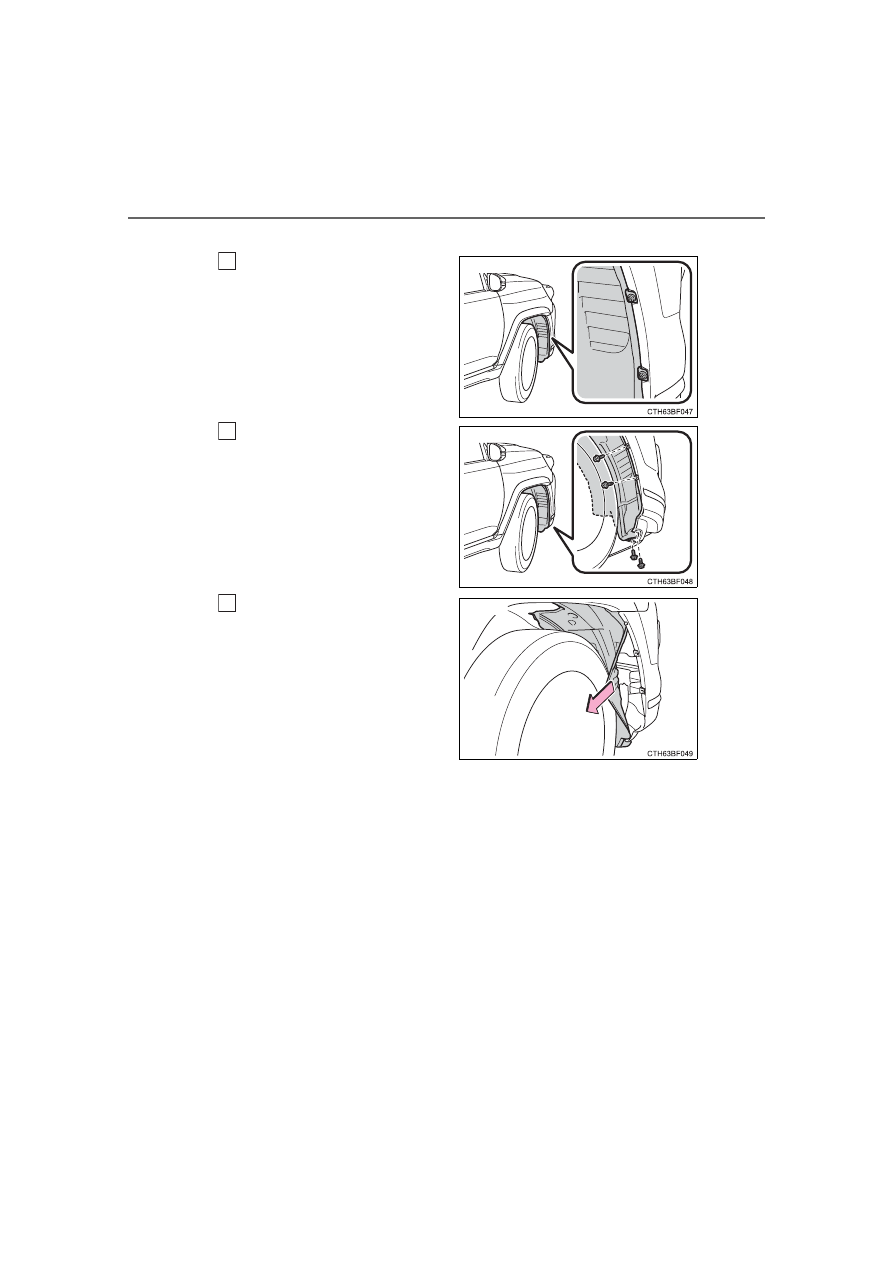

Front side marker lights

Turn  the  steering  wheel  in
the  opposite  direction  of  the
front  side  marker  light  that
you wish to replace.

For  example,  if  you  wish  to
replace  the  front  side  marker
light  on  the  right  side,  turn  the
steering wheel to the left.

Remove  the  fender  liner
screws.

Partly  remove  the  fender
liner.

1

2

3

459

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

Turn  the  bulb  base  counter-
clockwise.

Remove the light bulb.

When installing, reverse the steps listed.

4

5

6

460

6-3. Do-it-yourself maintenance

■

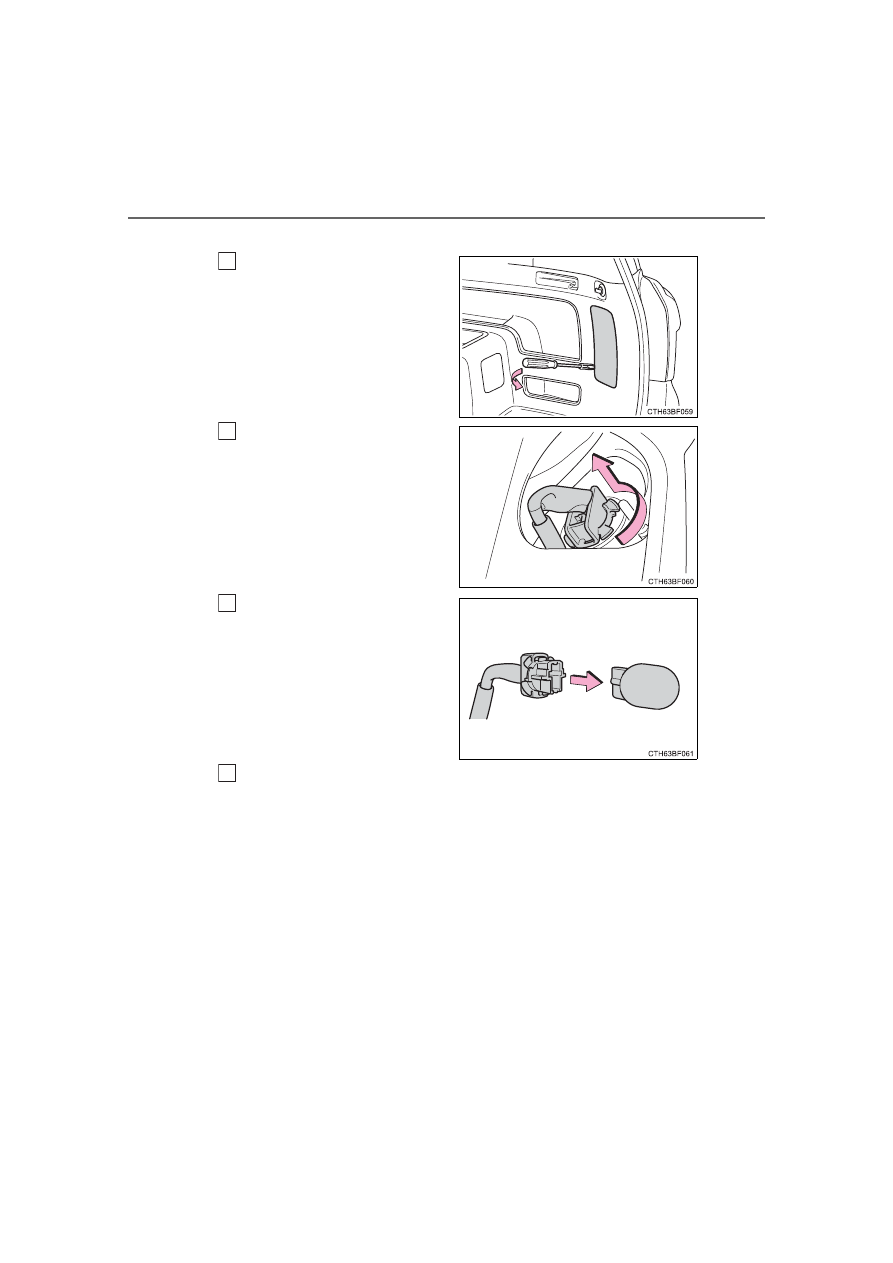

Rear turn signal lights

Open  the  back  door  and
remove the cover.

To  prevent  damage  to  the vehi-
cle,  cover  the  tip  of  the  screw-
driver with a rag.

Turn  the  bulb  base  counter-
clockwise.

Remove the light bulb.

When installing, reverse the steps listed.

1

2

3

4

461

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

■

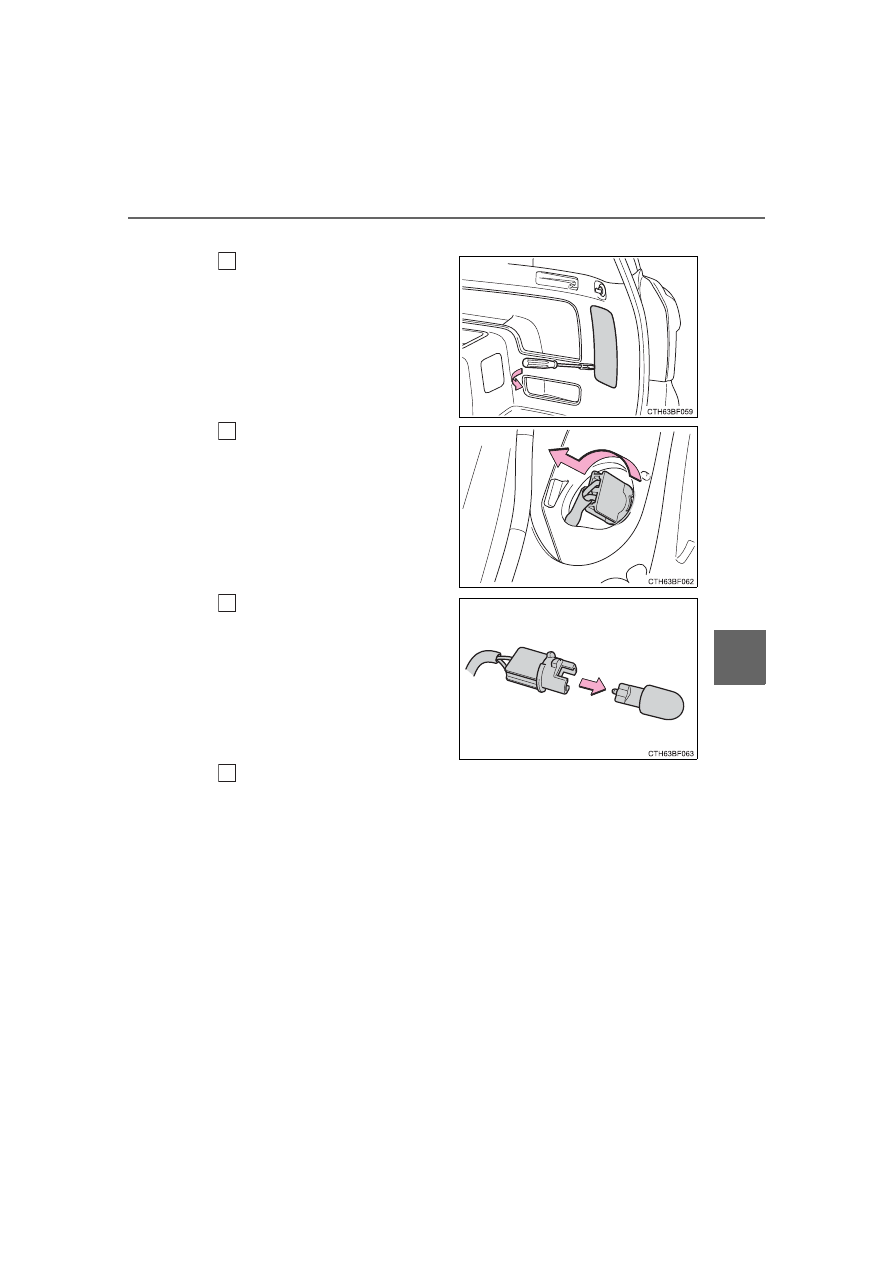

Back-up lights

Open  the  back  door  and
remove the cover.

To  prevent  damage  to  the vehi-
cle,  cover  the  tip  of  the  screw-
driver with a rag.

Turn  the  bulb  base  counter-
clockwise.

Remove the light bulb.

When installing, reverse the steps listed.

1

2

3

4

462

6-3. Do-it-yourself maintenance

■

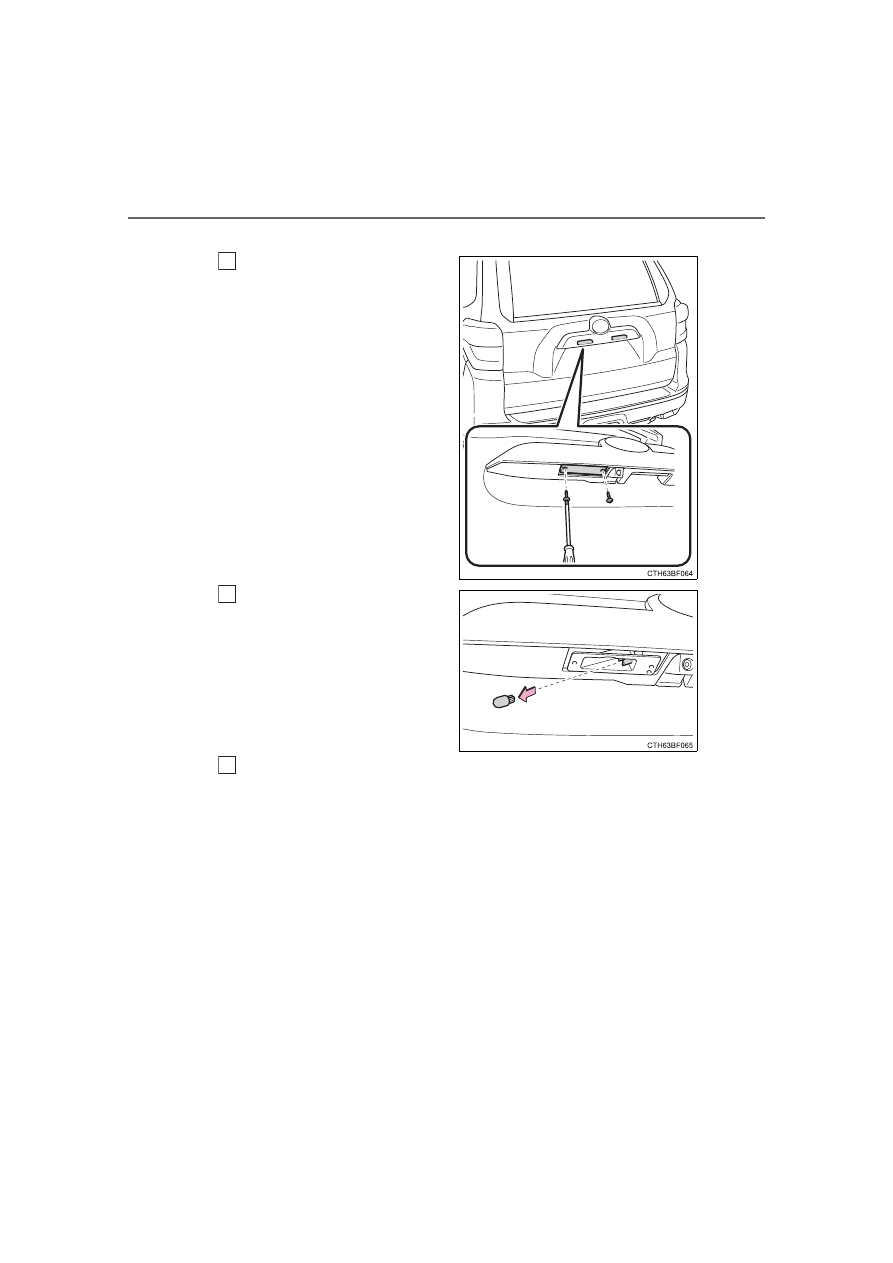

License plate lights

Remove  the  screws  and
lens.

Remove the light bulb.

When installing, reverse the steps listed.

1

2

3

463

6-3. Do-it-yourself maintenance

6

Mainten

ance an

d ca

re

■

Replacing the following bulbs

If any of the lights listed below has burnt out, have it replaced by
your Toyota dealer.

●

Headlight low beams (if equipped)

●

Headlight low/high beams (if equipped)

●

Fog lights

●

Side turn signal lights

●

Stop/tail lights

●

Rear side marker lights

●

High mounted stoplight

●

Outer foot lights (if equipped)

■

LED light bulbs

The  headlight  low  beams  (if  equipped),  headlight  low/high  beams  (if
equipped), fog lights, side turn signal lights, stop/tail lights, rear side marker
lights,  high  mounted  stoplight  and  outer  foot  lights  consist  of  a  number  of
LEDs. If any LEDs burn out, take your vehicle to your Toyota dealer to have
the light replaced.

■

Condensation build-up on the inside of the lens

Temporary condensation build-up on the inside of the lens does not indicate a
malfunction. Contact your Toyota dealer for more information in the following
situations:

●

Large drops of water have built up on the inside of the lens.

●

Water has built up inside the lens.

WARNING

■

Replacing light bulbs

●

Turn  off  the  lights.  Do  not  attempt  to  replace  the  bulb  immediately  after
turning off the lights.
The bulbs become very hot and may cause burns.

●

Do not touch the glass portion of the light bulb with bare hands. When it is
unavoidable to hold the glass portion, use and hold with a clean dry cloth
to avoid getting moisture and oils on the bulb.
Also, if the bulb is scratched or dropped, it may blow out or crack.

●

Fully install light bulbs and any parts used to secure them. Failure to do so
may result in heat damage, fire, or water entering the headlight unit. This
may damage the headlights or cause condensation to build up on the lens.

■

To prevent damage or fire

●

Make sure bulbs are fully seated and locked.

●

Check the wattage of the bulb before installing to prevent heat damage.

466

7-1. Essential information

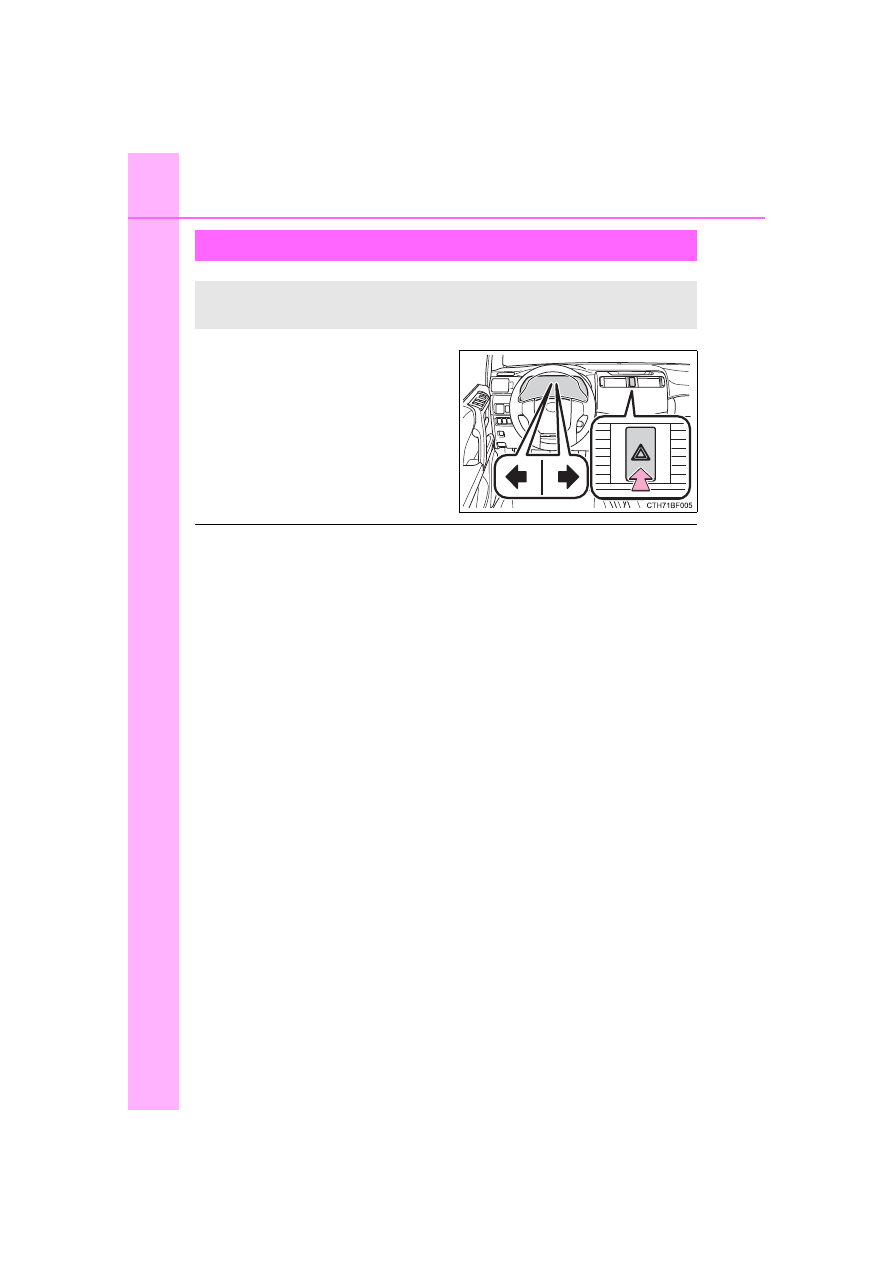

Press the switch.

All the turn signals will flash.
To  turn  them  off,  press  the  switch
once again.

■

Emergency flashers

If  the  emergency  flashers  are  used  for  a  long  time  while  the  engine  is  not
operating, the battery may discharge.

Emergency flashers

The emergency flashers are used to warn other drivers when the
vehicle has to be stopped in the road due to a breakdown, etc.

467

7-1. Essential information

7

Wh
en tro

uble

 a

ris

es

Steadily step on the brake pedal with both feet and firmly depress it.

Do  not  pump  the  brake  pedal  repeatedly  as  this  will  increase  the  effort
required to slow the vehicle.

Shift the shift lever to N.

If the shift lever is shifted to N
After slowing down, stop the vehicle in a safe place by the road.
Stop the engine.

If the shift lever cannot be shifted to N
Keep depressing the brake pedal with both feet to reduce vehicle
speed as much as possible.

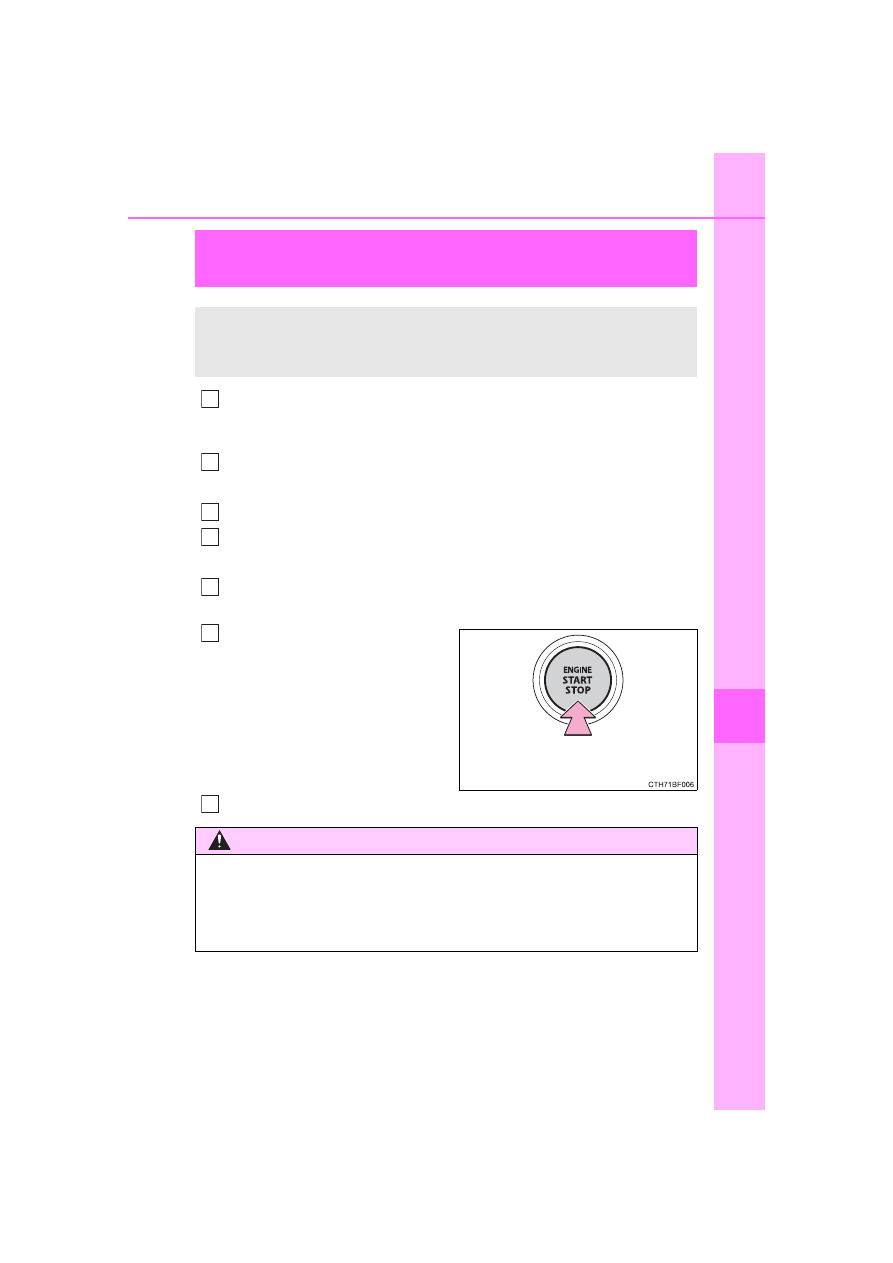

To  stop  the  engine,  press  and
hold  the  engine  switch  for  2
consecutive  seconds  or  more,
or  press  it  briefly  3  times  or
more in succession.

Stop the vehicle in a safe place by the road.

If your vehicle has to be stopped in an

emergency

Only in an emergency, such as if it becomes impossible to stop
the vehicle in the normal way, stop the vehicle using the follow-
ing procedure:

1

2

3

4

3

Press and hold for 2 seconds or more
or press briefly 3 times or more

4
