Toyota Auris Hybrid Touring Sports (2017). Omistajan käsikirja - 27

423

7-3. Tee-se-itse-huolto

OM12L18FI

7

Huolto ja

hoito

HUOMAA

n

Jotta järjestelmä toimisi oikein pariston vaihdon jälkeen

Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:

l

Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.

l

Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.

l

Älä taivuta johdinnapoja.

424

7-3. Tee-se-itse-huolto

OM12L18FI

Valitse käynnistyspainikkeen OFF-toimintatila.

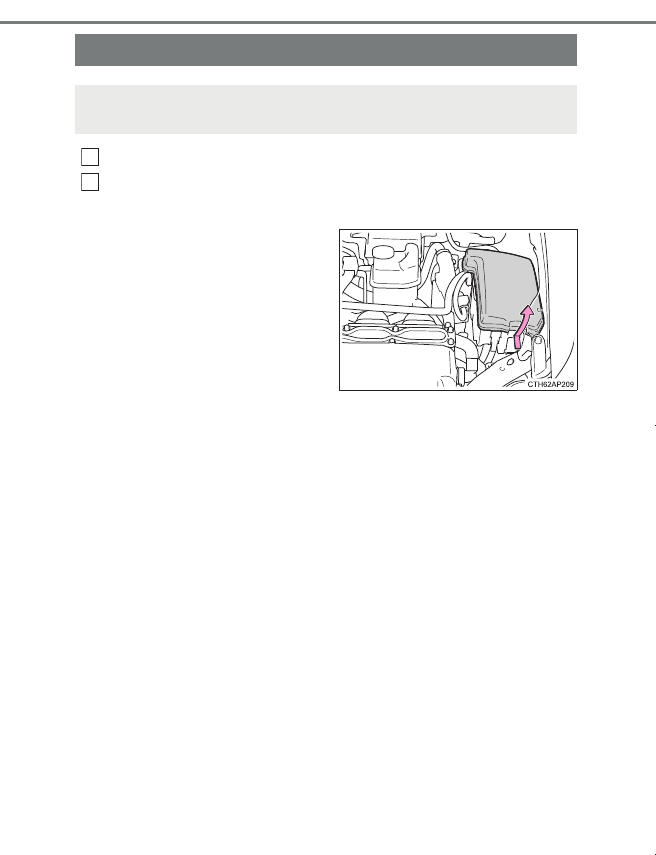

Avaa sulakerasian suojus.



Moottoritila

Paina kielekettä ja nosta kansi pois.

Asentaessasi kantta aseta ensin
kannen takaosan kaksi kielekettä
paikoilleen.

Sulakkeiden tarkastus ja vaihto

Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla palanut
sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvittaessa.

1
2

425

7-3. Tee-se-itse-huolto

OM12L18FI

7

Huolto ja

hoito



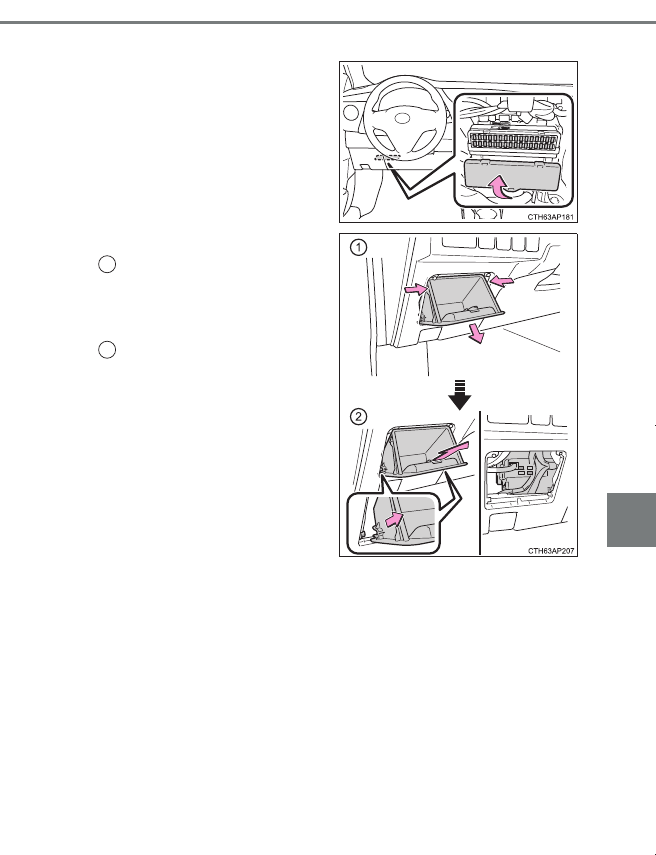

Kojetaulun alaosassa kuljettajan puolella

Tyyppi A:
Irrota kansi.

Tyyppi B:

Avaa säilytyslokero. Paina säi-
lytyslokeron sivuilta niin, että
se vapautuu kiinni pitävistä
yläpuolisista sakaroista.
Vedä säilytyslokero ulos ja
vapauta alakiinnikkeet.

1

2

426

7-3. Tee-se-itse-huolto

OM12L18FI

Irrota sulake vetotyökalulla.

Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.

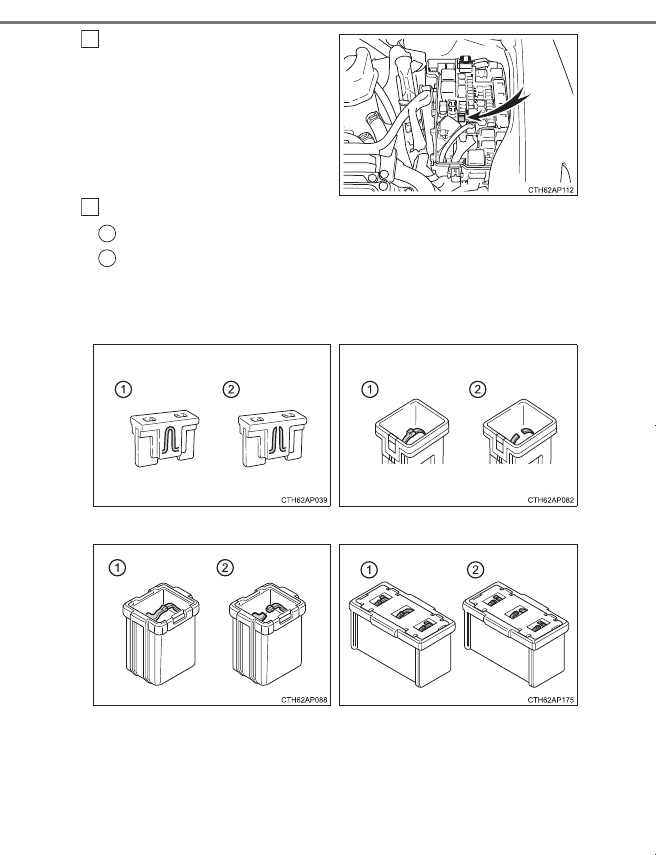

Tarkista, onko sulake palanut.

Ehjä sulake
Palanut sulake

Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.

3

4

1
2



Tyyppi A



Tyyppi B



Tyyppi C



Tyyppi D

427

7-3. Tee-se-itse-huolto

OM12L18FI

7

Huolto ja

hoito

n

Vaihdettuasi sulakkeen

l

Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. (

→

S. 428)

l

Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto.

n

Jos virtapiireissä on ylikuormitusta

Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.

n

Kun vaihdat polttimoita

Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.

VAROITUS

n

Estääksesi järjestelmän vaurioitumisen ja tulipalot

Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.

l

Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.

l

Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.

l

Älä tee muutoksia sulakkeisiin tai sulakerasioihin.

n

Tehonsäätöyksikön lähellä oleva sulakerasia

Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajännitteisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.

HUOMAA

n

Ennen sulakkeen vaihtamista

Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.

428

7-3. Tee-se-itse-huolto

OM12L18FI

Tarkista vaihdettavan polttimon tehoarvo. (

→

S. 523)

n

Edessä



Halogeeniajovaloilla varustetut autot

Polttimot

Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua
suosittelemme, että vaihto suoritetaan valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.

Ennen polttimon vaihtoa

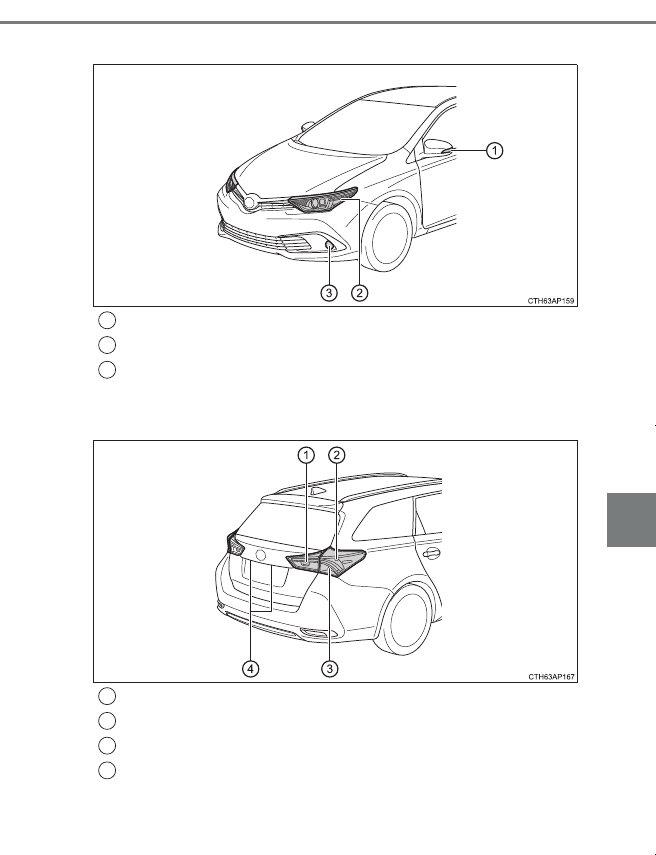

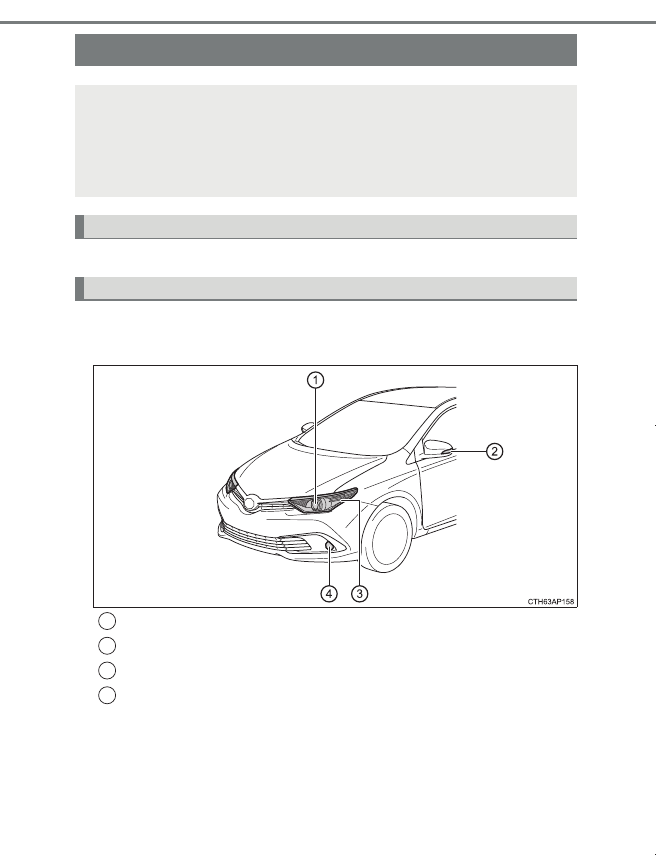

Polttimoiden sijainnit

Ajovalot
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin malleissa)

1
2
3
4

429

7-3. Tee-se-itse-huolto

OM12L18FI

7

Huolto ja

hoito



LED-ajovaloilla varustetut autot

n

Takana

Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin
malleissa)

1
2
3

Peruutusvalo
Jarruvalot
Takasuuntavalot
Rekisterikilven valot

1
2
3
4

430

7-3. Tee-se-itse-huolto

OM12L18FI

n

Ajovalot (halogeeniajovaloilla varustetut autot)

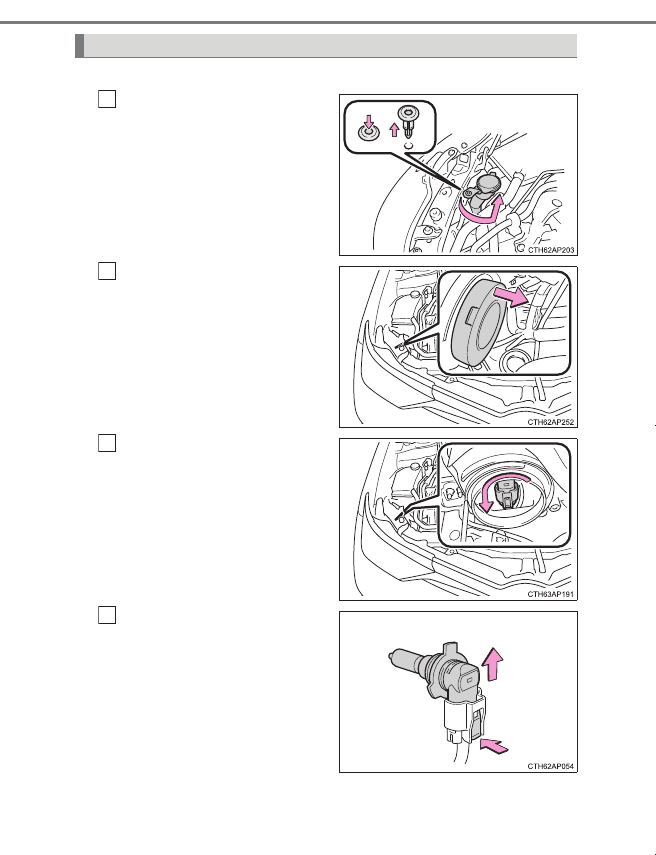

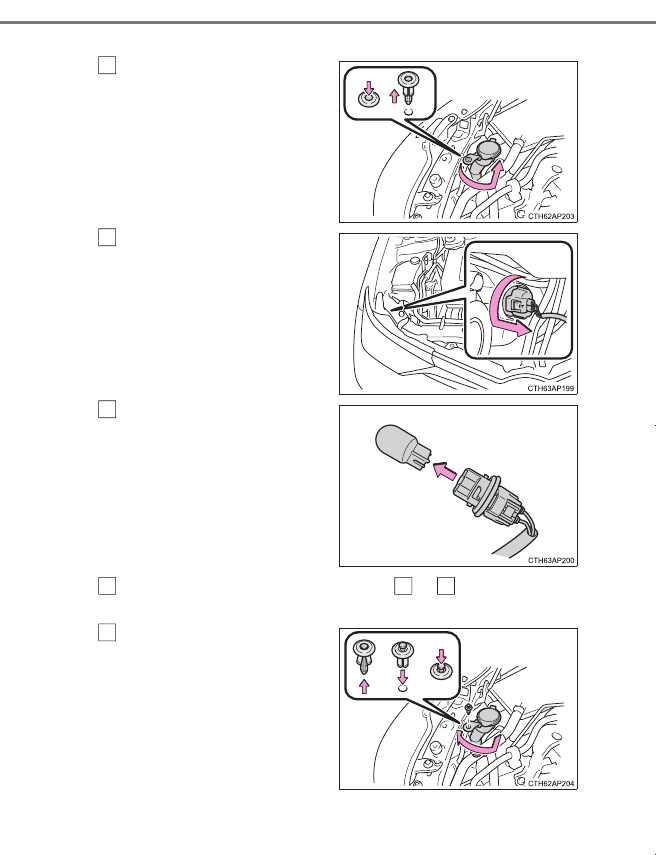

Irrota kiinnike. Vedä pesu-
nesteen täyttöaukko ulos
ensin käännettyäsi sitä. (Kun
vaihdat vain oikean puolen
polttimon.)

Poista suojus.

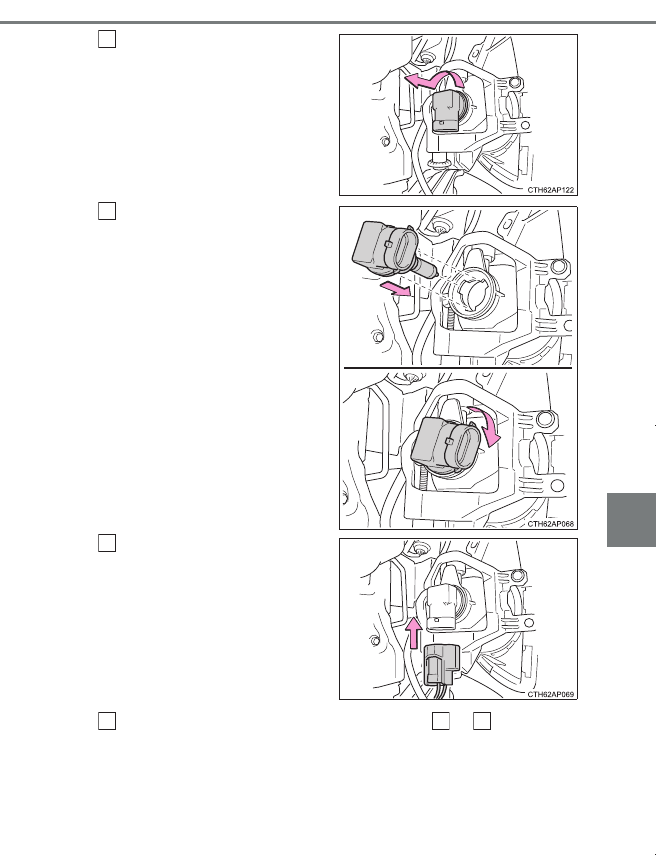

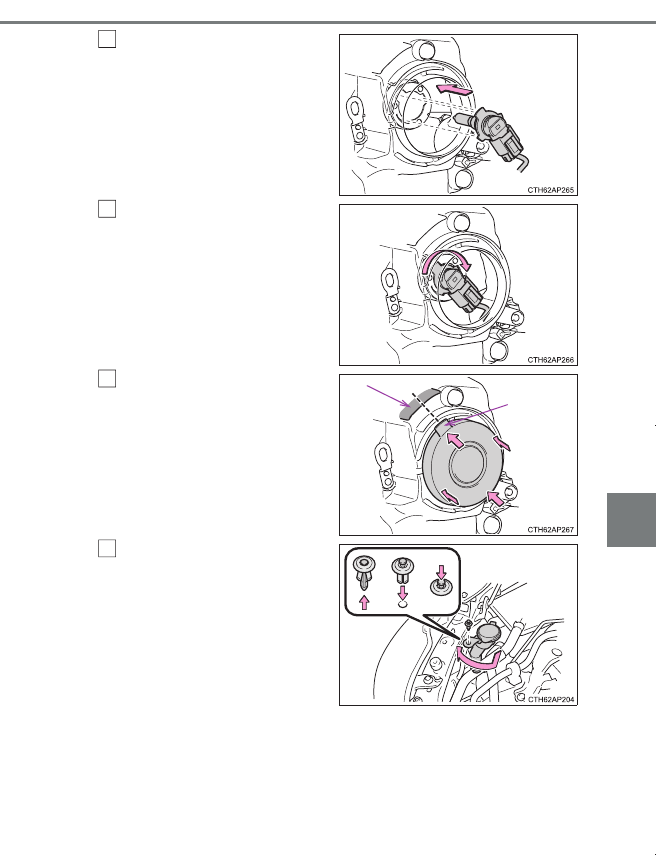

Käännä polttimon liitintä vas-
tapäivään ja poista se.

Irrota liitin samalla painaen
lukituksen vapautuspainiketta.

Polttimoiden vaihto

1

2

3

4

431

7-3. Tee-se-itse-huolto

OM12L18FI

7

Huolto

ja

hoito

Vaihda polttimo ja asenna
polttimon kanta.

Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.

Käännä ja varmistu polttimon
kannan kiinnittymisestä.

Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei
se ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.

Aseta suojus takaisin paikoil-
leen.

Varmistaaksesi, että suojus on
tukevasti asennettu, kohdista
ulostyöntyvä osa (A) alueen
keskikohtaan (B) kuvan mukai-
sesti, ja paina suojuksen kehää
tiukasti.

Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntä-
mällä sitä. Kiinnitä lukitus-
kiinnike. (Kun vaihdat vain
oikean puolen polttimon.)

5

6

A

B

7

8

432

7-3. Tee-se-itse-huolto

OM12L18FI

n

Etusumuvalot (joissakin malleissa)

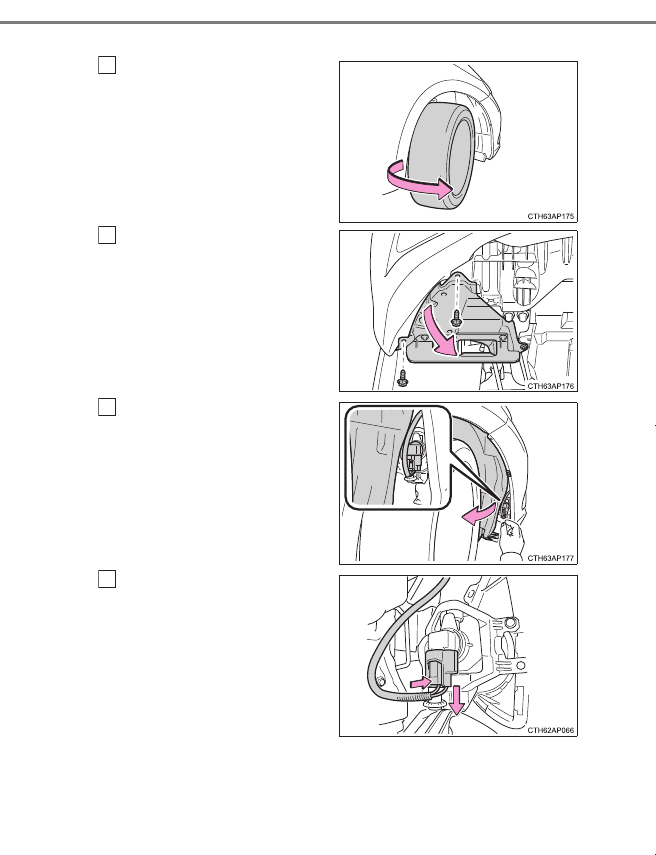

Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.

Käännä pyörät asentoon, jossa
voit helposti työntää kätesi ren-
kaan ja sisälokasuojan väliin.

Irrota 2 ruuvia ja irrota sisälo-
kasuoja osittain.

Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.

Irrota liitin samalla painaen
lukituksen vapautuspainiketta.

1

2

3

4

433

7-3. Tee-se-itse-huolto

OM12L18FI

7

Huolto ja

hoito

Käännä polttimon liitintä vas-
tapäivään ja poista se.

Vaihda uusi polttimo.

Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä myötäpäivään ja var-
mistu polttimon kannan kiinnitty-
misestä.

Asenna liitin.

Heiluta polttimon liitintä varovai-
sesti varmistaaksesi, ettei se ole
löysällä, käännä etusumuvalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.

Kun kiinnität sisälokasuojan, suorita vaiheet

 ja

 päinvastai-

sessa järjestyksessä kuin sitä irrottaessasi.

Varmistu, että sisälokasuoja on kiinnitetty puskurin sisäpintaan.

5

6

7

8

3

2

434

7-3. Tee-se-itse-huolto

OM12L18FI

n

Etusuuntavalot

Irrota kiinnike. Vedä pesu-
nesteen täyttöaukko ulos
ensin käännettyäsi sitä. (Kun
vaihdat vain oikean puolen
polttimon.)

Käännä polttimon kantaa
vastapäivään.

Irrota polttimo.

Kun kiinnität polttimon, suorita vaiheet

 ja

 päinvastaisessa

järjestyksessä kuin sitä irrottaessasi.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntä-
mällä sitä. Kiinnitä lukitus-
kiinnike. (Kun vaihdat vain
oikean puolen polttimon.)

1

2

3

4

3

2

5

435

7-3. Tee-se-itse-huolto

OM12L18FI

7

Huolto ja

hoito

n

Sivusuuntavalot

Poista suojus

Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.

Paina kahta kiinnikettä ja irrota
sivusuuntavalo kehyksestään.

Irrota liitin sivusuuntavalon
kehyksestä.

Irrota polttimo.

1

2

3

4

436

7-3. Tee-se-itse-huolto

OM12L18FI

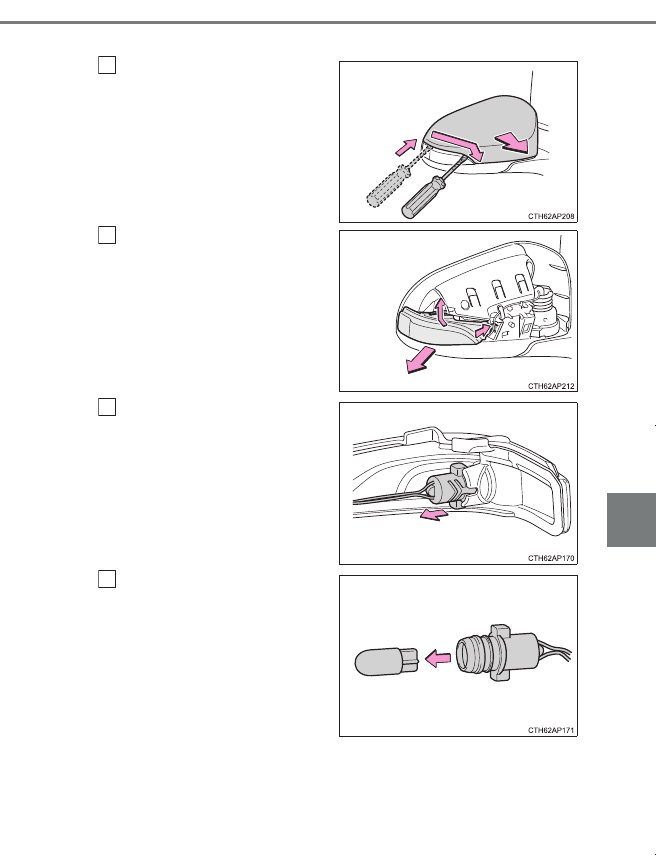

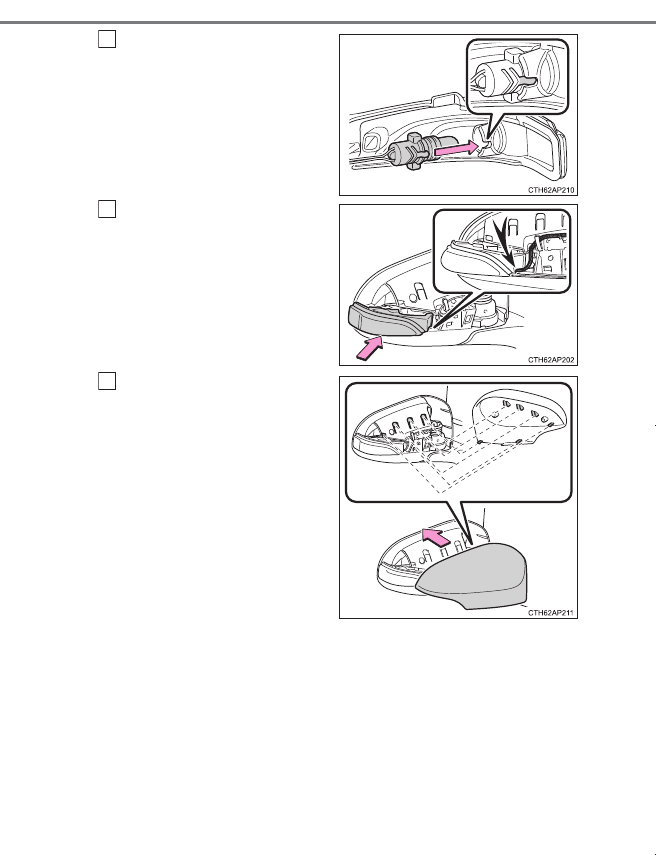

Vaihda polttimo ja kiinnitä liitin
sivusuuntavalon kehykseen.

Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.

Johdon kulkiessa läpi sivu-
suuntavalon alaosan kiinnitä
se kehykseen.

Kohdista 6 tappia ja kiinnitä
suojus.

Kun kuulet naksahduksen, var-
mistu vielä, että suojus on kun-
nolla paikoillaan.

5

6

7

437

7-3. Tee-se-itse-huolto

OM12L18FI

7

Huolto ja

hoito

n

Jarruvalot ja takasuuntavalot

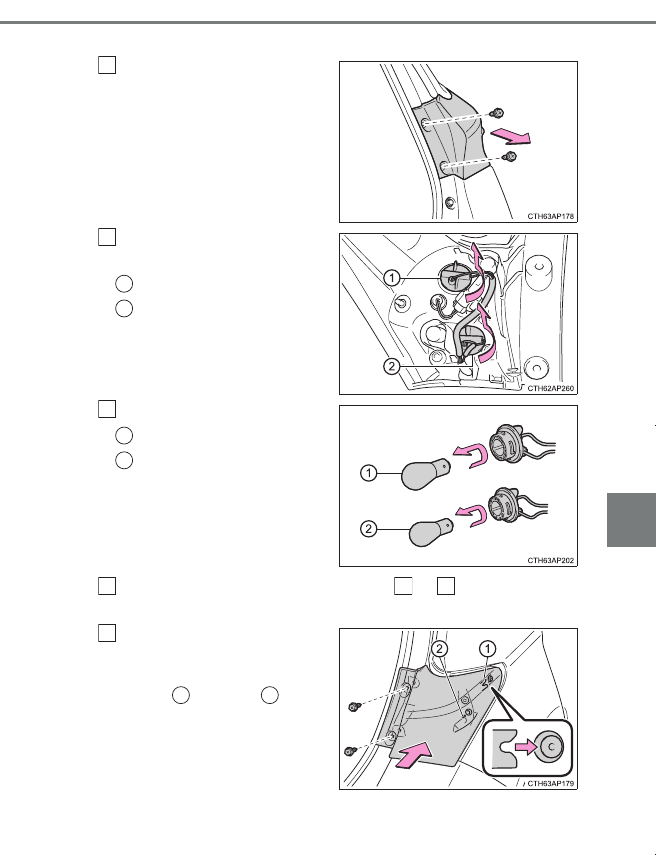

Avaa takaluukku ja irrota
2 ruuvia. Irrota valaisin vetä-
en sitä suoraan taaksepäin.

Käännä polttimon kantaa vas-
tapäivään.

Jarruvalot
Takasuuntavalot

Irrota polttimo.

Jarruvalot
Takasuuntavalot

Kun kiinnität polttimon, suorita vaiheet

 ja

 päinvastaisessa

järjestyksessä kuin sitä irrottaessasi.
Asenna valaisin paikoilleen ja
kiinnitä se kahdella ruuvilla.

Kohdista valaisimessa oleva
ohjain (

) ja tappi (

) asen-

nusaukossa oleviin vastakappa-
leisiin, kun kiinnität valaisinta.

1

2

1
2

3

1
2

4

3

2

5

1

2

438

7-3. Tee-se-itse-huolto

OM12L18FI

n

Peruutusvalo

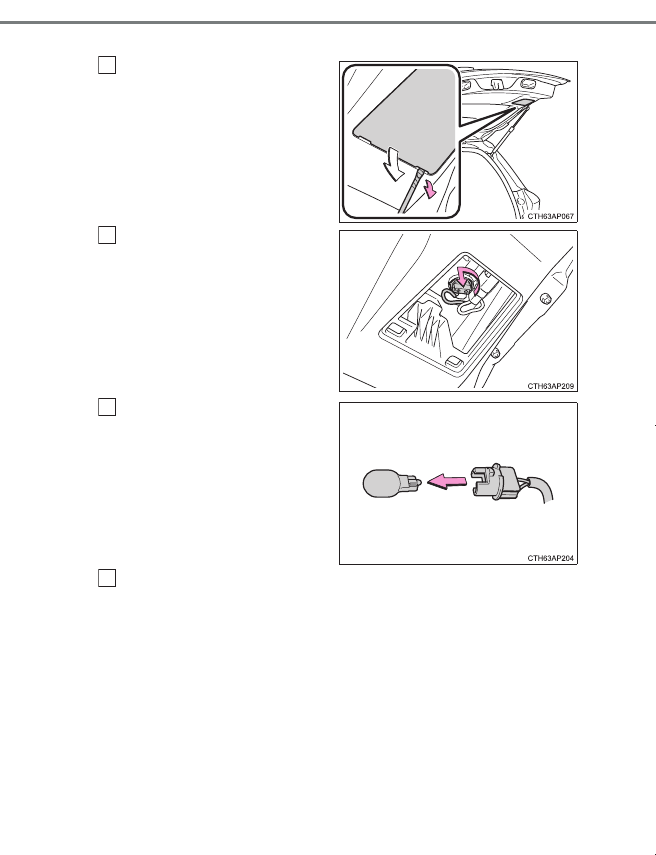

Avaa takaluukku ja irrota
suojus.

Työnnä tasapäinen ruuvitaltta tai
vastaava suojuksen yläreunas-
sa olevaan reikään ja irrota suo-
jus kuvan osoittamalla tavalla.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.

Käännä polttimon liitintä vas-
tapäivään ja poista se.

Irrota polttimo.

Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.

1

2

3

4
