Toyota Auris Hybrid Touring Sports (2017). Manuel du propriètaire - 28

484

7-3. Entretien à faire soi-même

AURIS HV Touring Sports_EK (OM12L19K)

NOTE

■

Pour retrouver un fonctionnement normal après remplacement de la pile

Respectez les précautions suivantes pour prévenir tout risque d'accident:

●

Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.

●

Ne touchez ou ne déplacez aucun composant interne à la télécommande.

●

Ne pliez pas les bornes de la pile.

485

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)

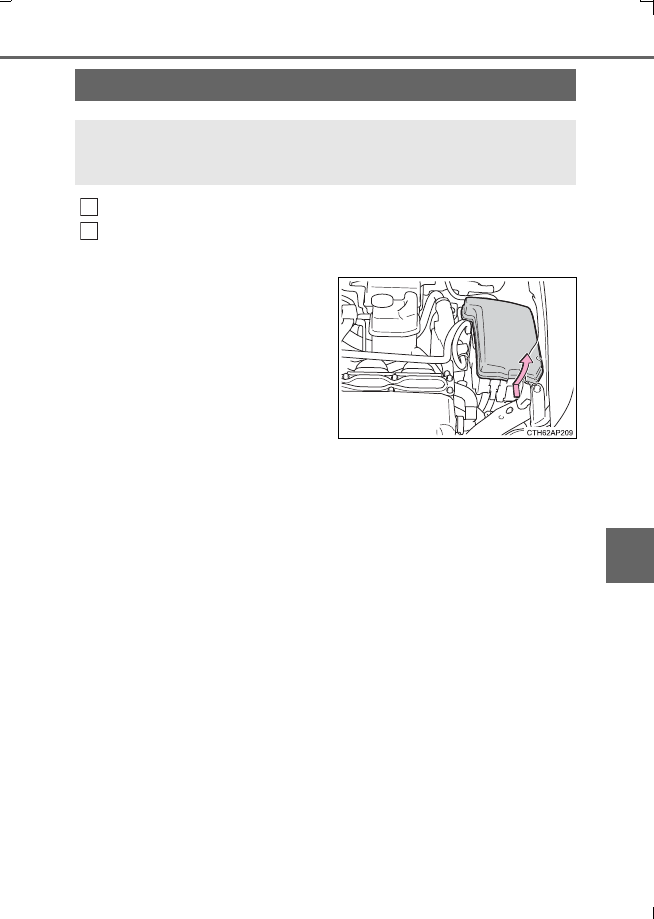

Mettez le contact d'alimentation sur arrêt.

Ouvrez le couvercle de la boîte à fusibles.



Compartiment moteur

Appuyez sur la languette et soulevez
le couvercle pour le retirer.

Lors de l'installation, accrochez tout
d'abord le couvercle sur les deux lan-
guettes arrière.

Vérification et remplacement des fusibles

Lorsqu'un composant électrique ne fonctionne pas, un fusible peut
avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez si néces-
saire.

1
2

487

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)



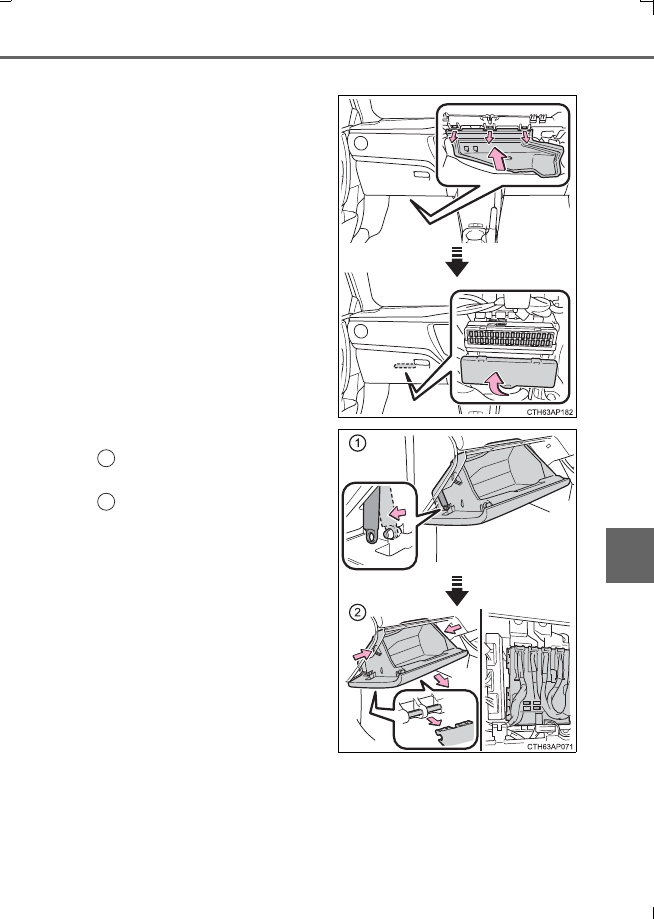

Sous le tableau de bord côté passager (véhicules à conduite à droite)

Type A:

Retirez le cache et le couvercle.

Type B:

Ouvrez la boîte à gants. Faites
glisser l'amortisseur.

Appuyez de chaque côté de la
boîte à gants pour libérer les
ergots supérieurs. Sortez
ensuite la boîte à gants et déta-
chez les ergots inférieurs.

1

2

488

7-3. Entretien à faire soi-même

AURIS HV Touring Sports_EK (OM12L19K)

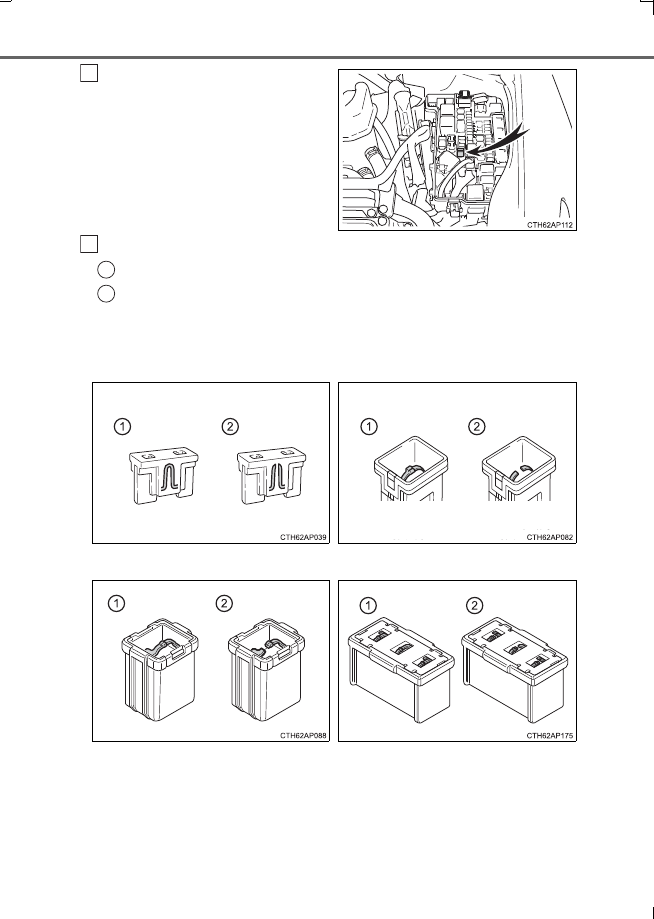

Retirez le fusible à l'aide de
l'extracteur.

Seuls les fusibles de type A peuvent
être retirés à l'aide de l'extracteur.

Vérifiez si le fusible est grillé.

Fusible normal

Fusible grillé

Remplacez le fusible grillé par un fusible neuf d'ampérage approprié. L'ampérage
est indiqué sur le couvercle de la boîte à fusibles.

3

4

1
2



Type A



Type B



Type C



Type D

489

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)

■

Après le remplacement d'un fusible

●

Si les éclairages ne s'allument pas même après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. (



P. 490)

●

Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et convena-
blement équipé.

■

En cas de surcharge électrique d'un circuit

Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage de tout
dommage.

■

Lors du remplacement des ampoules

Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoules sont connectées à des circuits conçus pour éviter toute
surcharge, les pièces qui ne sont pas d'origine ou les pièces qui ne sont pas conçues
pour ce véhicule risquent de ne pas pouvoir être utilisées.

AVERTISSEMENT

■

Pour prévenir tout risque de panne du système et d'incendie du véhicule

Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.

●

N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué et ne
remplacez jamais un fusible par un autre objet.

●

Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
temporaire.

●

Ne modifiez pas les fusibles ou les boîtes à fusibles.

■

Boîte à fusibles près du module de commande de puissance

Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage haute
tension se trouvent à proximité de la boîte à fusibles.
Le non-respect de ces précautions peut causer un choc électrique pouvant occa-
sionner des blessures graves, voire mortelles.

NOTE

■

Avant le remplacement des fusibles

Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.

490

7-3. Entretien à faire soi-même

AURIS HV Touring Sports_EK (OM12L19K)

Vérifiez la puissance de l'ampoule à remplacer. (



P. 587)

■

Avant



Véhicules avec phares halogène

Ampoules

Vous pouvez remplacer vous-même les ampoules suivantes. La diffi-
culté de remplacement des ampoules dépend de celles-ci. Comme il
existe un risque que les composants soient endommagés, nous vous
recommandons de faire effectuer ce remplacement par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.

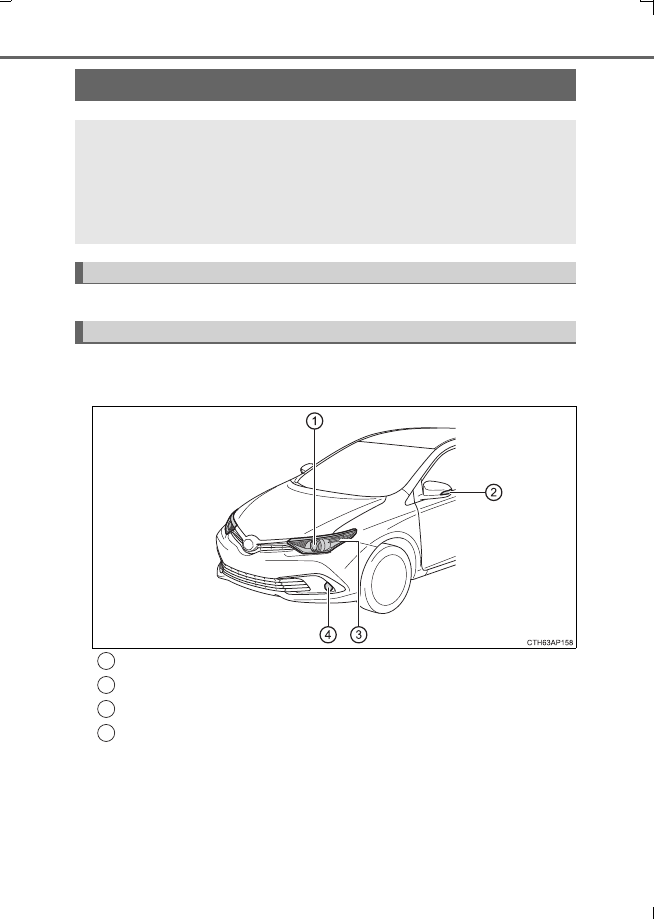

Préparation du remplacement d'une ampoule

Emplacements des ampoules

Phares

Clignotants latéraux

Clignotants avant

Feux antibrouillards avant (sur modèles équipés)

1
2
3
4

491

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)



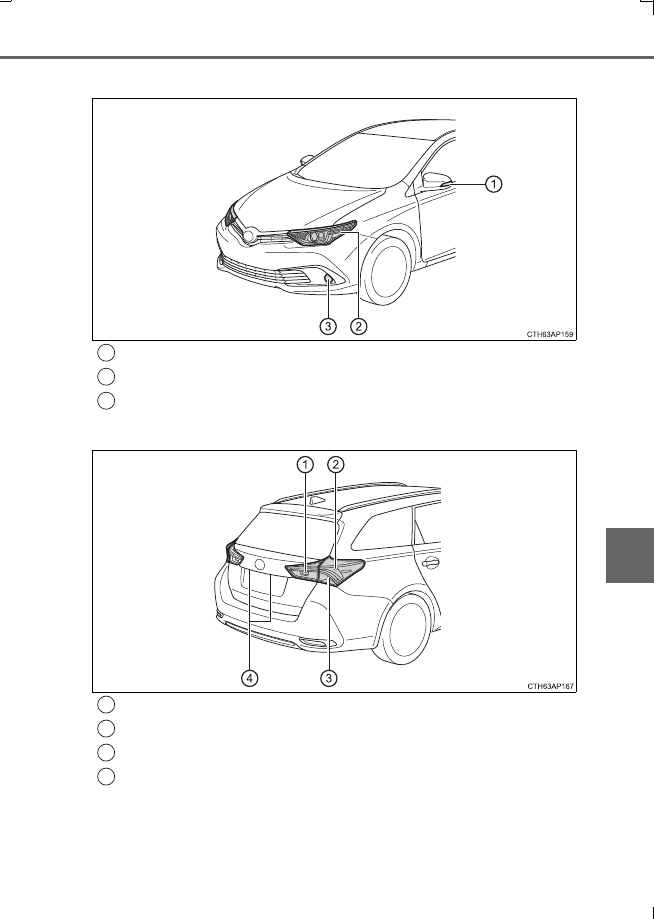

Véhicules avec phares à LED

■

Arrière (véhicules à conduite à gauche)

Clignotants latéraux

Clignotants avant

Feux antibrouillards avant (sur modèles équipés)

1
2
3

Feu de recul

Feux de stop

Clignotants arrière

Éclairages de plaque d'immatriculation

1
2
3
4

493

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)

■

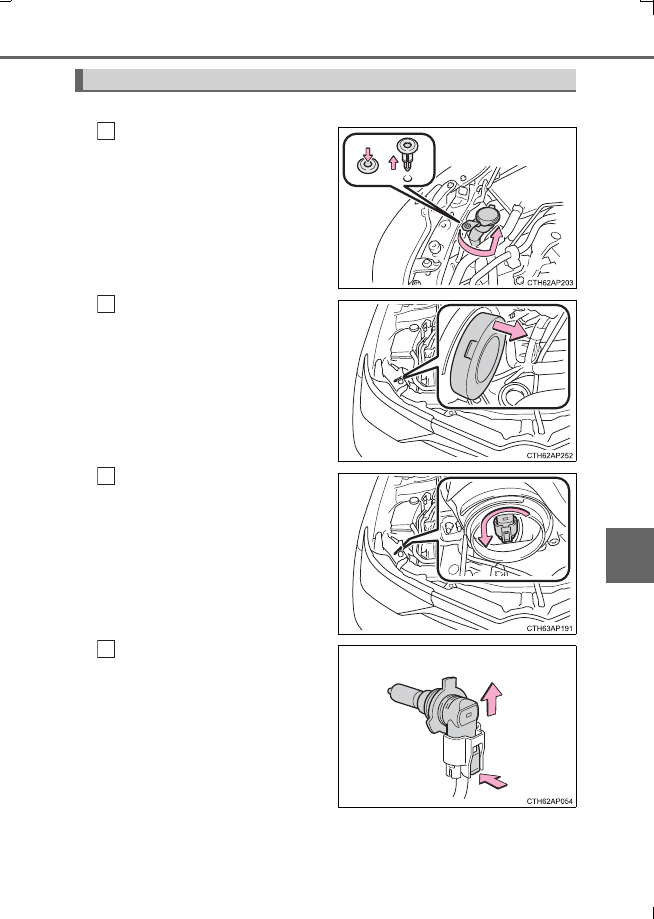

Phares (véhicules avec phares halogène)

Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)

Retirez le cache.

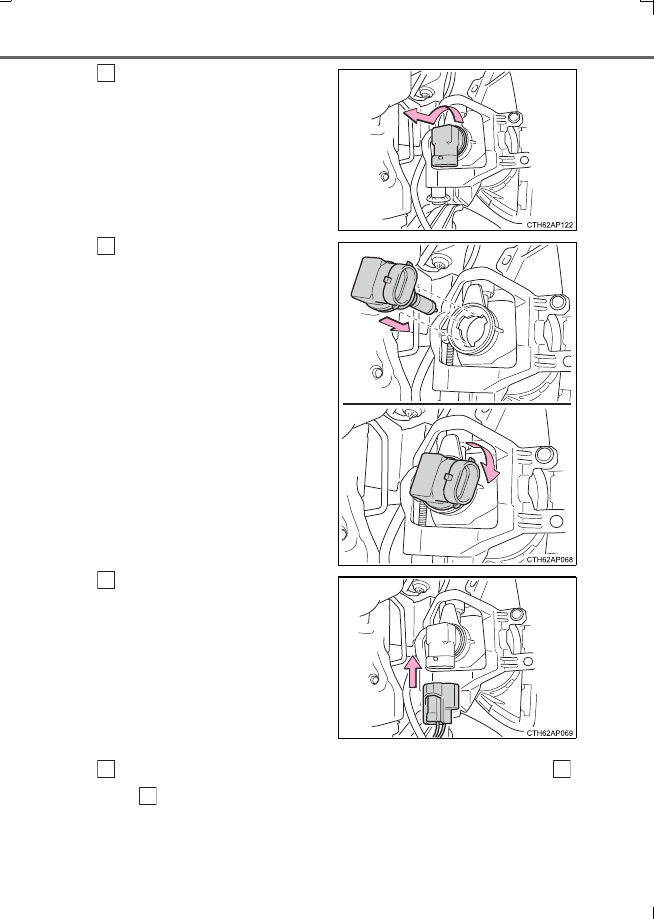

Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.

Débranchez le connecteur en
appuyant sur le déverrouillage.

Remplacement des ampoules

1

2

3

4

494

7-3. Entretien à faire soi-même

AURIS HV Touring Sports_EK (OM12L19K)

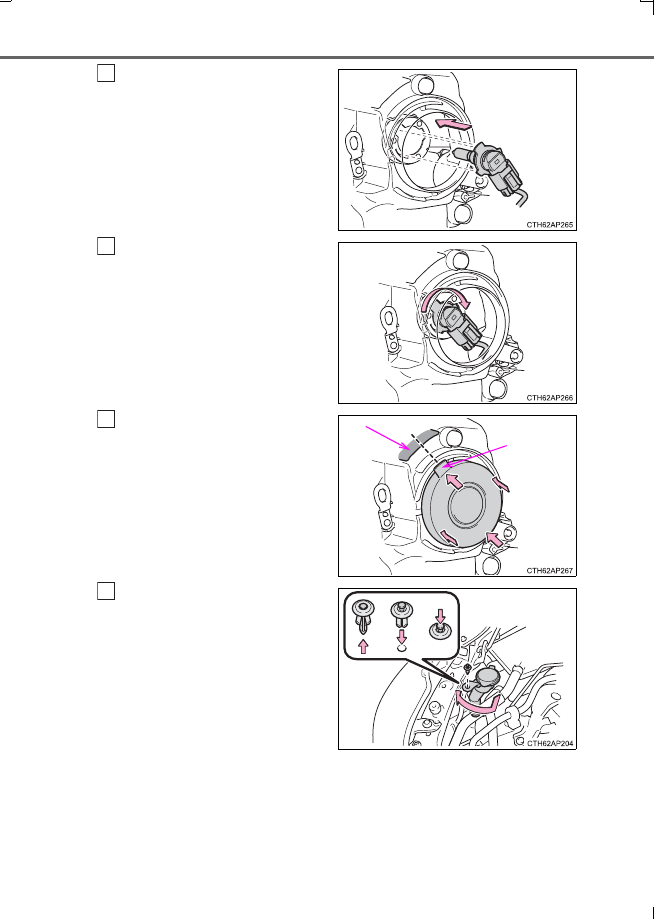

Remplacez l'ampoule et instal-
lez le culot de l'ampoule.

Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.

Tournez et fixez le culot de
l'ampoule.

Secouez doucement la base de
l'ampoule pour vérifier qu'elle n'est
pas desserrée, allumez les phares
une fois afin de vérifier visuellement
qu'aucune lumière ne passe à tra-
vers le montage.

Installez le cache.

Pour vous assurer que le cache est
installé correctement, alignez la par-
tie saillante (A) avec le centre de la
zone (B) indiquée sur l'illustration et
appuyez fermement sur le périmètre
du cache.

Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)

5

6

A

B

7

8

495

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)

■

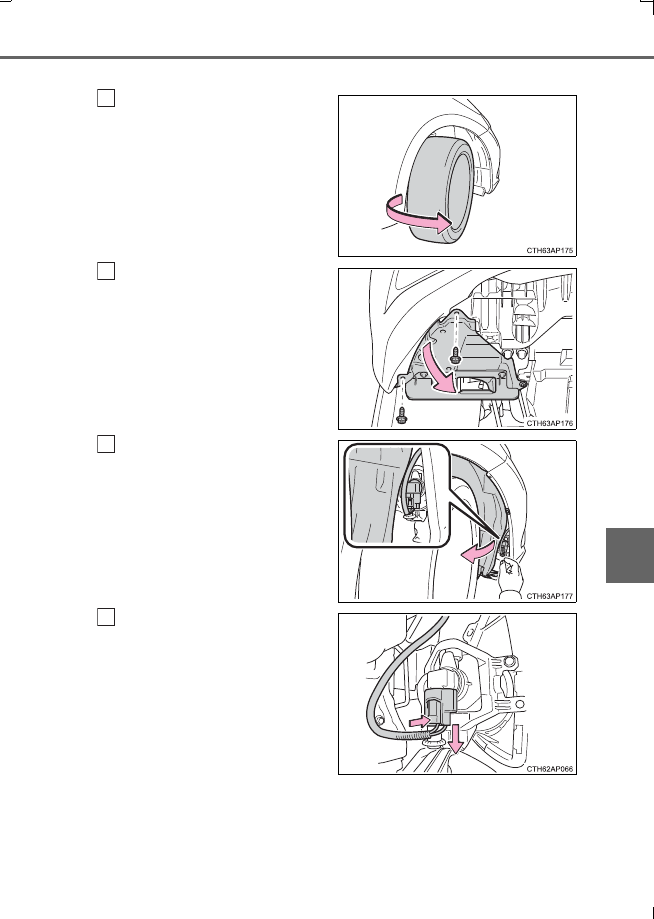

Feux antibrouillards avant (sur modèles équipés)

Tournez le volant à l'opposé de
l'éclairage que vous souhaitez
remplacer.

Tournez le volant jusqu'à un point
vous permettant de passer facile-
ment la main entre le pneu et la
doublure d'aile.

Retirez les 2 vis et retirez par-
tiellement la doublure d'aile.

Retirez partiellement la doublure
d'aile jusqu'à ce que l'ampoule
soit visible.

Débranchez le connecteur en
appuyant sur le déverrouillage.

1

2

3

4

496

7-3. Entretien à faire soi-même

AURIS HV Touring Sports_EK (OM12L19K)

Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.

Installez une ampoule neuve.

Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.

Tournez dans le sens des aiguilles
d'une montre et serrez le culot de
l'ampoule.

Installez le connecteur.

Secouez doucement le connecteur
pour vérifier qu'il n'est pas desserré
et allumez les feux antibrouillards
avant une fois afin de vérifier visuel-
lement qu'aucune lumière ne passe
à travers le montage.

Lors de l'installation de la doublure d'aile, installez-la en procédant à

et

 dans le sens inverse.

Assurez-vous que la doublure d'aile est fixée à l'intérieur du pare-chocs.

5

6

7

8

3

2

497

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)

■

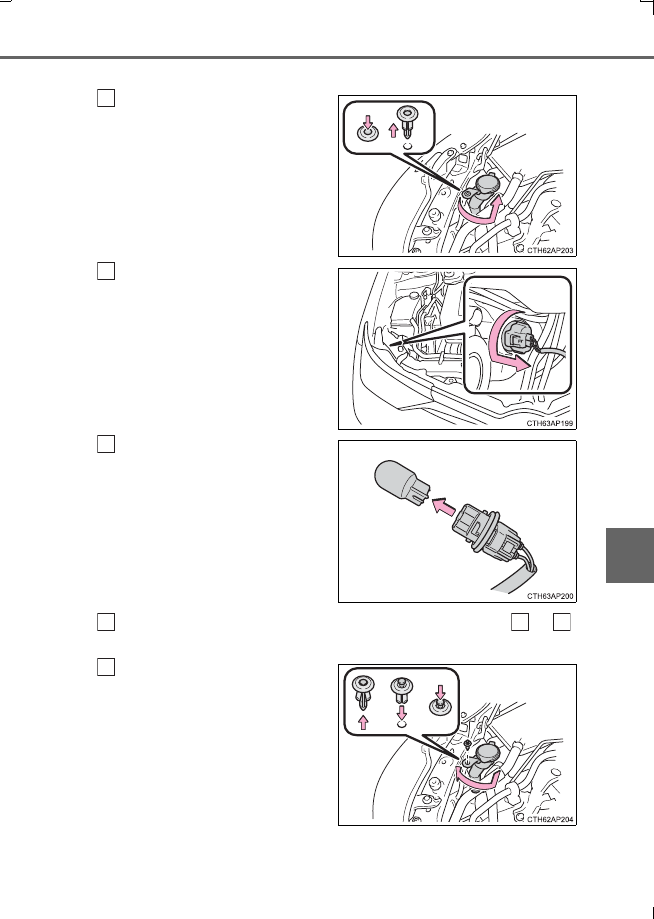

Clignotants avant

Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)

Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.

Retirez l'ampoule.

Lors de l'installation de l'ampoule, installez-la en procédant à

 et

dans le sens inverse.

Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)

1

2

3

4

3

2

5

498

7-3. Entretien à faire soi-même

AURIS HV Touring Sports_EK (OM12L19K)

■

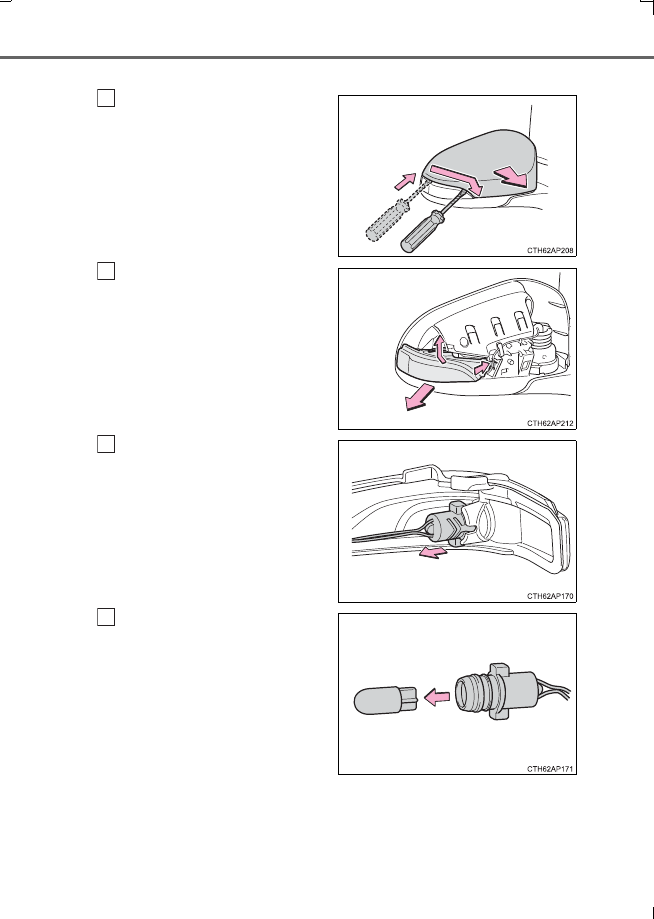

Clignotants latéraux

Retirez le cache

Insérez un tournevis plat et faites
glisser le long du clignotant.

Pour éviter d'endommager le véhi-
cule, enveloppez le tournevis plat
de ruban adhésif.

Appuyez sur les 2 clips et retirez
le clignotant latéral du logement
de rétroviseur.

Retirez la prise du logement de
clignotant latéral.

Retirez l'ampoule.

1

2

3

4

499

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)

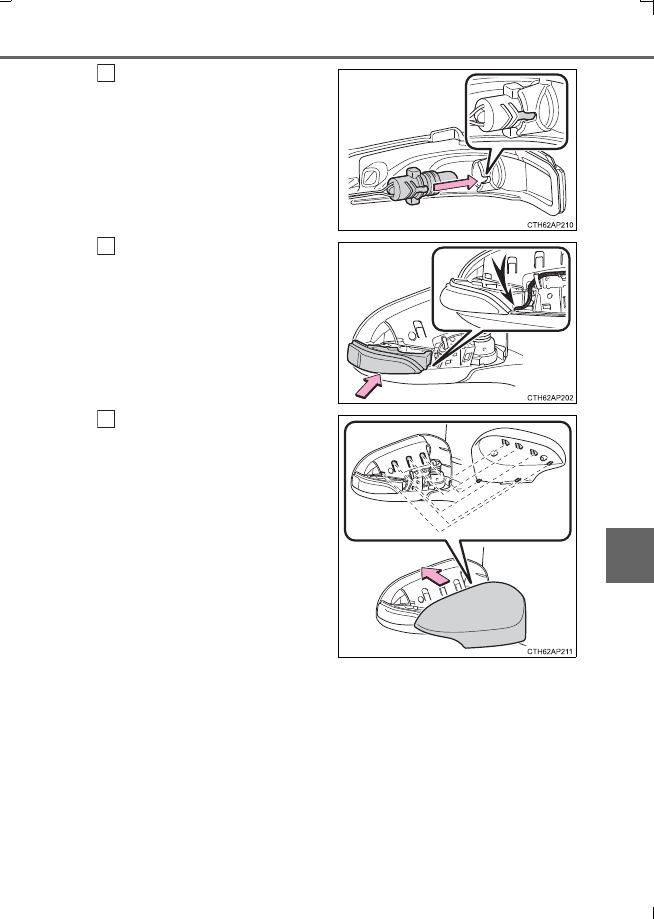

Remplacez l'ampoule et instal-
lez la prise dans le logement de
clignotant latéral.

Alignez les rainures de la prise sur
le logement du clignotant latéral.

Installez le faisceau électrique
sur le logement de rétroviseur
en le faisant passer dans la par-
tie inférieure du clignotant laté-
ral.

Alignez les 6 languettes et ins-
tallez le cache.

Après avoir entendu un clic, assu-
rez-vous que le cache est correcte-
ment fixé.

5

6

7

500

7-3. Entretien à faire soi-même

AURIS HV Touring Sports_EK (OM12L19K)

■

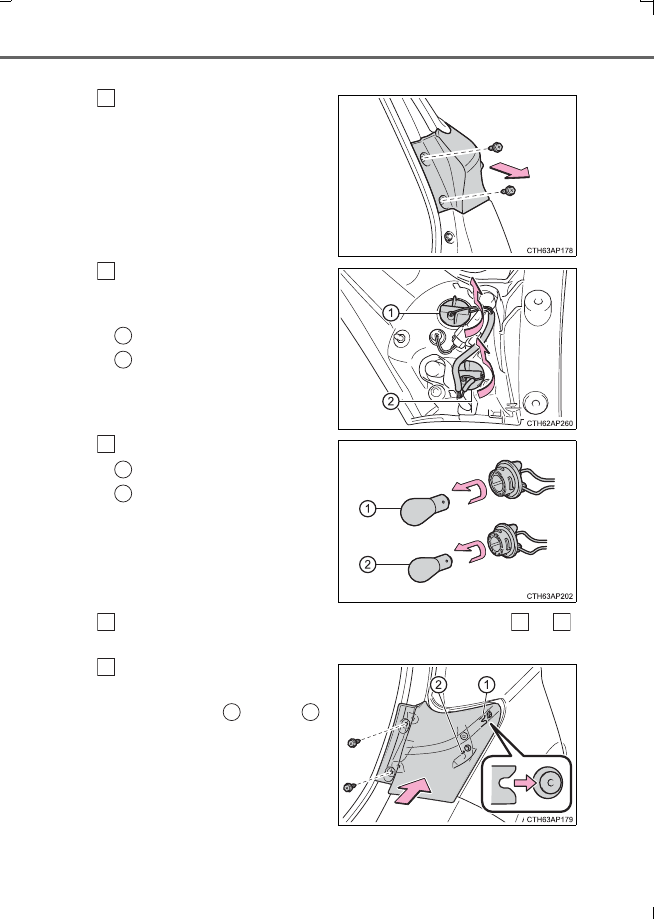

Feux de stop et clignotants arrière

Ouvrez le hayon et retirez les 2
vis. Retirez le bloc optique en
tirant droit vers l'arrière.

Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.

Feux de stop

Clignotants arrière

Retirez l'ampoule.

Feux de stop

Clignotants arrière

Lors de l'installation de l'ampoule, installez-la en procédant à

 et

dans le sens inverse.

Installez le bloc optique, puis
installez les 2 vis.

Alignez le guide (

) et l'axe (

)

sur le bloc optique avec la fixation
lors de son installation.

1

2

1
2

3

1
2

4

3

2

5

1

2

501

7-3. Entretien à faire soi-même

7

Entretien et soins

AURIS HV Touring Sports_EK (OM12L19K)

■

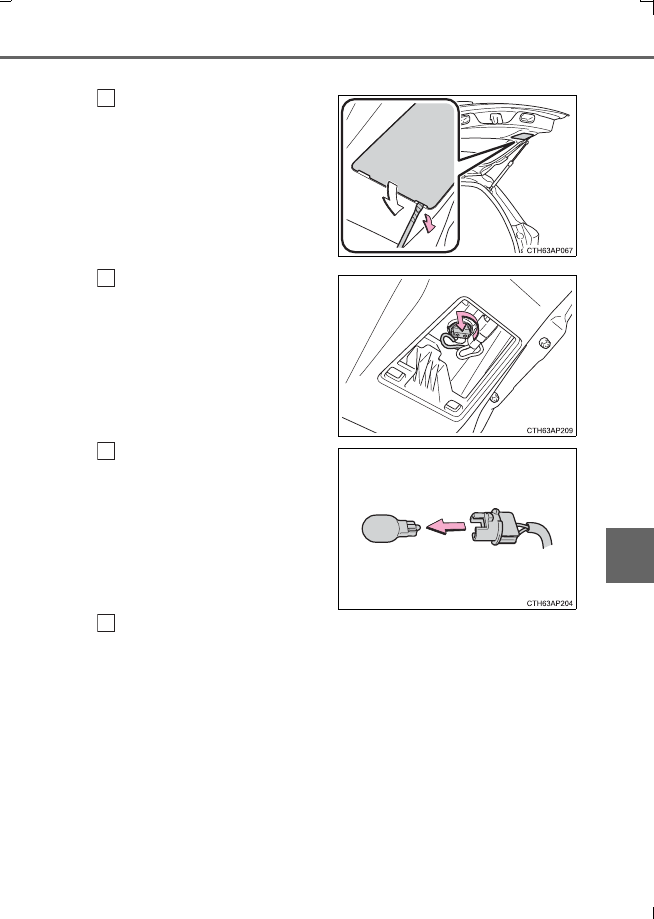

Feu de recul

Ouvrez le hayon et retirez le
cache.

Insérez un tournevis plat ou un outil
similaire dans l'orifice situé sur le
haut du cache et retirez-le comme
indiqué sur l'illustration.

Pour éviter d'endommager le véhi-
cule, enveloppez le tournevis plat
de ruban adhésif.

Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.

Retirez l'ampoule.

Lors de l'installation, effectuez les étapes énumérées dans l'ordre
inverse.

1

2

3

4
