528

7-2. Steps to take in an emergency

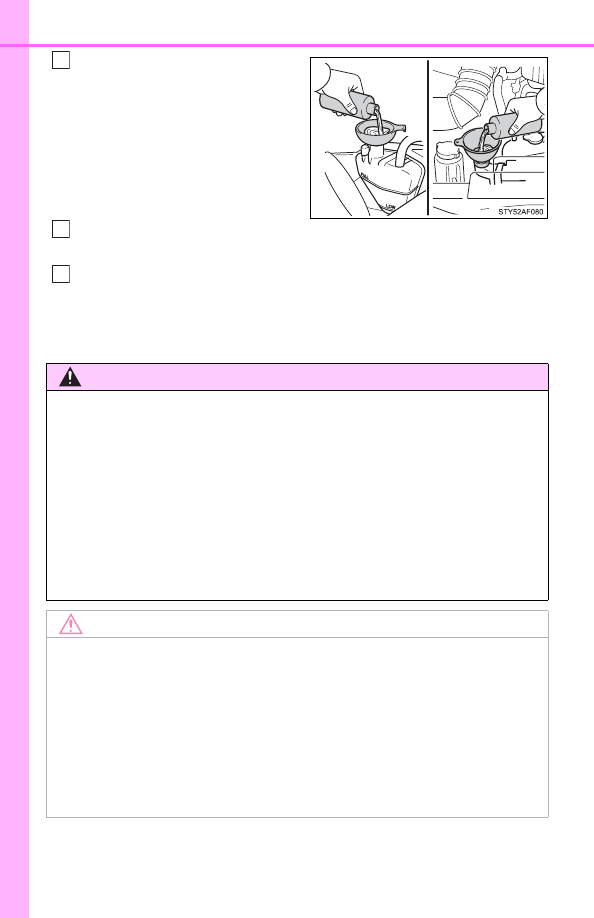

Add coolant if necessary.

Water  can  be  used  in  an  emer-
gency if coolant is unavailable.

Start the engine to check that the radiator cooling fan operates and
to check for coolant leaks from the radiator or hoses.
If the fan is not operating:
Stop the engine immediately and contact your Toyota dealer.
If the fan is operating:
Have the vehicle inspected at the nearest Toyota dealer.

5

WARNING

■

When inspecting under the hood of your vehicle

Observe the following precautions.
Failure to do so may result in serious injury such as burns.

●

If steam is seen coming from under the hood, do not open the hood until
the steam has subsided. The engine compartment may be very hot.

●

Keep hands and clothing away from the fans, etc., while the engine is run-
ning.

●

Do  not  loosen  the  radiator  cap  and  the  coolant  reservoir  cap  while  the
engine and radiator are hot.
High temperature steam or coolant could spray out.

NOTICE

■

When adding engine coolant

Add  coolant  slowly  after  the  engine  has  cooled  down  sufficiently. Adding
cool coolant to a hot engine too quickly can cause damage to the engine.

■

To prevent damage to the cooling system

Observe the following precautions:

●

Avoid contaminating the coolant with foreign matter (such as sand or dust,
etc.).

●

Do not use any coolant additives.

6

7

529

7

W

hen
 troub

le arises

7-2. Steps to take in an emergency

If the vehicle becomes stuck

Stop the engine. Set the parking brake and shift the shift lever to P
(automatic transmission) or N (manual transmission).
Remove the mud, snow or sand from around the rear wheels.
Place wood, stones or some other material to help provide traction
under the rear wheels.
Restart the engine.
Shift  the  shift  lever  to  D  or  R  (automatic  transmission),  or  1  or  R
(manual transmission) and release the parking brake. Then, while
exercising caution, depress the accelerator pedal.

■

When it is difficult to free the vehicle

Press

 to turn off TRAC.

Turn off TRAC/active traction control system (if equipped) and/or VSC if these
functions are hampering your attempts to free the vehicle.
(



P. 318, 319)

Carry out the following procedures if the tires spin or the vehicle
becomes stuck in mud, dirt or snow:

WARNING

■

When attempting to free a stuck vehicle

If you choose to push the vehicle back and forth to free it, make sure the
surrounding area is clear to avoid striking other vehicles, objects or people.
The vehicle may also lunge forward or lunge back suddenly as it becomes
free. Use extreme caution.

■

When shifting the shift lever (vehicles with an automatic transmission)

Be careful not to shift the shift lever with the accelerator pedal depressed.
This  may  lead  to  unexpected  rapid  acceleration  of  the  vehicle  that  may
cause an accident resulting in death or serious injury.

1

2

3

4

5

530

7-2. Steps to take in an emergency

NOTICE

■

To avoid damage to the transmission and other components

●

Avoid spinning the rear wheels and depressing the accelerator pedal more
than necessary.

●

If  the  vehicle  remains  stuck even  after  these procedures  are  performed,
the vehicle may require towing to be freed.

●

When a warning message for the automatic transmission fluid temperature
is displayed while attempting to free a stuck vehicle, immediately remove
your foot from the accelerator pedal and wait until the warning message
disappears. Otherwise, the transmission may become damaged.
(



P. 483)

531

8

Vehicle specifications

8-1. Specifications

Maintenance data

(fuel, oil level, etc.).......... 532

Fuel information ................ 546
Tire information ................. 549

8-2. Customization

Customizable features ...... 560

8-3. Items to initialize

Items to initialize ............... 567

532

8-1. Specifications

Maintenance data (fuel, oil level, etc.)

*

1

: Unladen vehicle

*

2

: P265/60R18 tires

*

3

: Vehicles with a over fender

■

TWR (Trailer Weight Rating)



P. 187

Dimensions

Cab type

Access Cab

Overall length

212.3 in. (5392.3 mm)

Overall width

74.4 in. (1890.5 mm)

Overall height

*

1

70.6 in. (1792.2 mm)

Wheelbase

127.8 in. (3247 mm)

Front tread

63.0 in. (1599 mm)
63.3 in. (1609 mm)

*

2

Rear tread

63.2 in. (1606 mm)
63.6 in. (1616 mm)

*

2

Cab type

Double Cab

With short deck

With long deck

Overall length

212.3 in. (5392.3 mm) 225.5 in. (5727.3 mm)

Overall width

74.4 in. (1890.5 mm)
75.2 in. (1910.3 mm)

*

3

Overall height

*

1

70.6 in. (1792.2 mm)

Wheelbase

127.8 in. (3247 mm)

141.0 in. (3582 mm)

Front tread

63.0 in. (1599 mm)
63.3 in. (1609 mm)

*

2

Rear tread

63.2 in. (1606 mm)
63.6 in. (1616 mm)

*

2

533

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations



Access Cab models

*

1

: The model code is indicated on the Certification Label. (



P. 535)

*

2

: Installing  accessories  in  addition  to  those  installed  at  the  factory

increases  vehicle  weight,  thereby  reducing  vehicle  capacity  weight.
Contact your Toyota dealer about the weight of accessory parts.

Vehicle capacity weight

Model code

*

1

Engine

Driving

system

Deck

type

Vehicle capac-

ity weight

(Occupants +

luggage)

*

2

TRN265L-CRTSKA

2TR-FE

engine

2WD

Long

deck

1500 lb.

(680 kg)

TRN245L-CRTSKA

4WD

1300 lb.

(590 kg)

GRN325L-CRTSHA

2GR-FKS

engine

2WD

1400 lb.

(635 kg)

GRN305L-CRFSHA

4WD

1100 lb.

(500 kg)

GRN305L-CRTSHA

1150 lb.

(520 kg)

534

8-1. Specifications



Double Cab models

*

1

: The model code is indicated on the Certification Label. (



P. 535)

*

2

: Installing  accessories  in  addition  to  those  installed  at  the  factory

increases  vehicle  weight,  thereby  reducing  vehicle  capacity  weight.

Contact your Toyota dealer about the weight of accessory parts.

Model code

*

1

Engine

Driving

system

Deck

type

Vehicle capac-

ity weight

(Occupants +

luggage)

*

2

TRN265L-PRTSKA

2TR-FE

engine

2WD

Short

deck

1400 lb.

(635 kg)

GRN325L-PRTSHA

2GR-FKS

engine

1200 lb.

(545 kg)

GRN325L-PRTLHA

1250 lb.

(565 kg)

GRN330L-PRTSHA

Long

deck

1195 lb.

(540 kg)

GRN330L-PRTLHA

1200 lb.

(545 kg)

GRN305L-PRFSHA

4WD

Short

deck

945 lb.

(430 kg)

GRN305L-PRTSHA

990 lb.

(450 kg)

GRN305L-PRTLHA

990lb.

(450 kg)

GRN310L-PRTSHA

Long

deck

940 lb.

(425 kg)

GRN310L-PRTLHA

945 lb.

(430 kg)

535

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

■

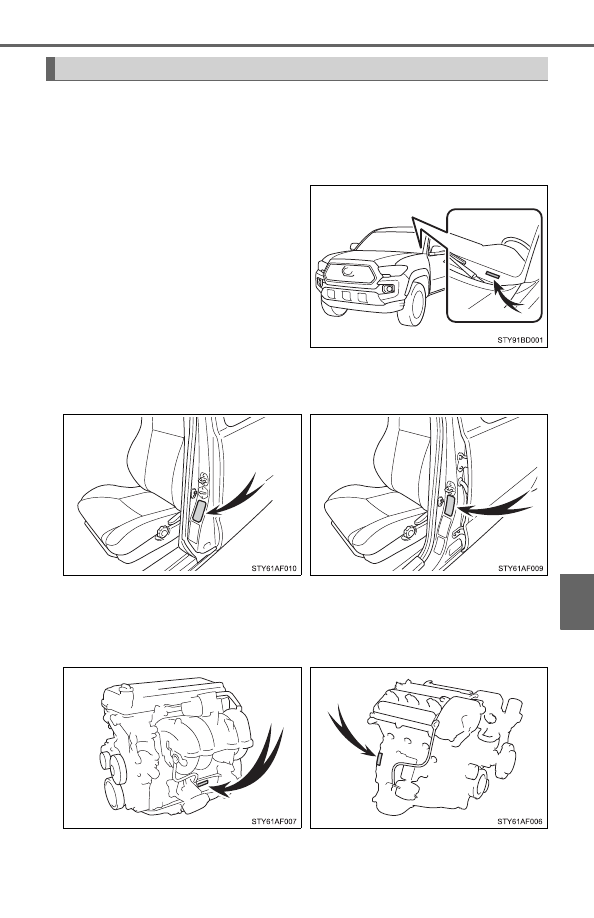

Vehicle identification number

The  vehicle  identification  number  (VIN)  is  the  legal  identifier  for
your  vehicle.  This  is  the  primary  identification  number  for  your
Toyota. It is used in registering the ownership of your vehicle.
This number is stamped on the
top left of the instrument panel.

This number is also on the Certification Label.

■

Engine number

The engine number is stamped on the engine block as shown.

Vehicle identification



Access Cab models



Double Cab models



2TR-FE engine



2GR-FKS engine

536

8-1. Specifications



2TR-FE engine



2GR-FKS engine

Engine

Model

2TR-FE

Type

4-cylinder in line, 4-cycle, gasoline

Bore and stroke

3.74



3.74 in. (95.0



 95.0 mm)

Displacement

164.3 cu.in. (2694 cm

3

)

Drive belt tension

Automatic adjustment

Valve clearance
(engine cold)

Automatic adjustment

Model

2GR-FKS

Type

6-cylinder V type, 4-cycle, gasoline

Bore and stroke

3.70 x 3.28 in. (94.0 x 83.0 mm)

Displacement

210.9 cu.in. (3456 cm

3

)

Drive belt tension

Automatic adjustment

Valve clearance
(engine cold)

Automatic adjustment

Fuel

Fuel type

Unleaded gasoline only

Octane rating
(Unleaded gasoline)

87 (Research octane number 91) or higher

Fuel tank capacity
(Reference)

21.1 gal. (80.0 L, 17.6 Imp.gal.)

537

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

*

: The engine oil capacity is a reference quantity to be used when changing

the engine oil. Warm up and turn off the engine, wait more than 5 minutes,
and check the oil level on the dipstick.

■

Engine oil selection

“Toyota  Genuine  Motor  Oil”  is  used  in  your  Toyota  vehicle.  Use
Toyota approved “Toyota Genuine Motor Oil” or equivalent to sat-
isfy the following grade and viscosity.
Oil grade: ILSAC GF-5 multigrade engine oil
Recommended viscosity: SAE 0W-20
SAE  0W-20  is  the  best  choice
for  good  fuel  economy  and
good starting in cold weather.
If  SAE  0W-20  is  not  available,
SAE  5W-20  oil  may  be  used.
However,  it  must  be  replaced
with SAE 0W-20 at the next oil
change.

Lubrication system

Oil capacity
(Drain and refill—reference

*

)

With filter

Without filter

2TR-FE engine

6.2 qt.
(5.9 L, 5.2 Imp.qt.)

5.8 qt.
(5.5 L, 4.8 Imp.qt.)

2GR-FKS
engine

without  towing
package

6.1 qt.
(5.8 L, 5.1 Imp.qt.)

5.9 qt.
(5.6 L, 4.9 Imp.qt.)

with

towing

package

6.2 qt.
(5.9 L, 5.2 Imp.qt.)

Outside temperature

538

8-1. Specifications

Oil viscosity (0W-20 is explained here as an example):

• The 0W in 0W-20 indicates the characteristic of the oil which allows cold

startability. Oils with a lower value before the W allow for easier starting
of the engine in cold weather.

• The 20 in 0W-20 indicates the viscosity characteristic of the oil when the

oil  is  at  high  temperature. An  oil  with  a  higher  viscosity  (one  with  a
higher  value)  may  be  better  suited  if  the  vehicle  is  operated  at  high
speeds, or under extreme load conditions.

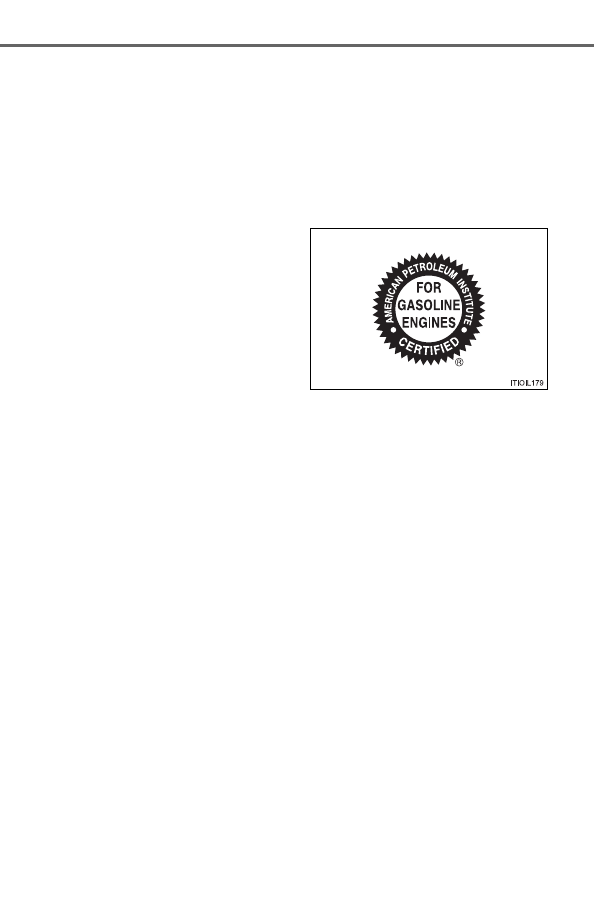

How to read oil container label:
The  International  Lubricant
Specification Advisory  Commit-
tee  (ILSAC)  Certification  Mark
is added to some oil containers
to  help  you  select  the  oil  you
should use.

539

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

Cooling system

Capacity

2TR-FE
engine



Vehicles with an automatic transmission
9.1 qt. (8.6 L, 7.6 Imp.qt.)



Vehicles with a manual transmission
9.2 qt. (8.7 L, 7.7 Imp.qt.)

2GR-FKS
engine



Vehicles with an automatic transmission
Without towing package:
10.5 qt. (9.9 L, 8.7 Imp.qt.)
With towing package:
11.1 qt. (10.5 L, 9.2 Imp.qt.)



Vehicles with a manual transmission
Without towing package:
10.1 qt. (9.6 L, 8.4 Imp.qt.)
With towing package:
10.8 qt. (10.2 L, 9.0 Imp.qt.)

Coolant type

Use either of the following.

• “Toyota Super Long Life Coolant”
• Similar  high-quality  ethylene  glycol-

based  non-silicate,  non-amine,  non-
nitrite,  and  non-borate  coolant  with
long-life hybrid organic acid technology

Do not use plain water alone.

Ignition system

Spark plug

Make



2TR-FE engine
DENSO FK20HR-A8



2GR-FKS engine
DENSO FK20HBR8

Gap

0.031 in. (0.8 mm)

NOTICE

■

Iridium-tipped spark plugs

Use only iridium-tipped spark plugs. Do not adjust the spark plug gap.

540

8-1. Specifications

*

1

: Your Toyota vehicle is filled with “Toyota Genuine Differential Gear Oil” at

the factory. Use Toyota approved “Toyota Genuine Differential Gear Oil” or
an  equivalent  oil  of  matching  quality  to  satisfy  the  above  specification.
Please contact your Toyota dealer for further details.

*

2

: Except  for  GRN330L-PRTSHA,  GRN330L-PRTLHA,  GRN310L-PRTSHA

and GRN310L-PRTLHA models

*

6

 without rear differential lock system

*

3

: For  GRN330L-PRTSHA,  GRN330L-PRTLHA,  GRN310L-PRTSHA  and

GRN310L-PRTLHA models

*

6

 without rear differential lock system

*

4

: Except  for  GRN330L-PRTSHA,  GRN330L-PRTLHA,  GRN310L-PRTSHA

and GRN310L-PRTLHA models

*

6

 with rear differential lock system

*

5

: For GRN330L-PRTSHA and GRN310L-PRTSHA models

*

6

 with rear differ-

ential lock system

*

6

: The model code is indicated on the Certification Label. (



P. 535)

Electrical system

Battery

Open  voltage  at  68



F

(20



C):

12.3V or higher
(Voltage is checked 20 minutes after the engine
and all lights are turned off.
After charging the battery, turn on the high beam
headlights for 30 seconds with the engine switch
to the “LOCK” position [vehicles without a smart
key system] or off [vehicles with a smart key sys-
tem], and turn the headlights off.)

Charging rates

5 A max.

Differential

Oil capacity
(Reference)

Front (4WD models) 1.6 qt. (1.5 L, 1.3 Imp.qt.)

Rear



Vehicles  with  an  automatic  trans-
mission
3.1 qt. (2.9 L, 2.6 Imp.qt.)

*

2

3.22 qt. (3.05 L, 2.68 Imp.qt.)

*

3

4.0 qt. (3.8 L, 3.3 Imp.qt.)

*

4

4.2 qt. (4.0 L, 3.5 Imp.qt.)

*

5



Vehicles  with  a  manual  transmis-
sion
4.0 qt. (3.8 L, 3.3 Imp.qt.)

Oil type and viscosity

*

1

Toyota Genuine Differential Gear Oil
LT 75W-85 GL-5 or equivalent

541

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

*

: The fluid capacity is the quantity of reference.

If replacement is necessary, contact your Toyota dealer.

Automatic transmission

Fluid
capacity

*

2TR-FE engine

9.2 qt. (8.7 L, 7.7 Imp.qt.)

2GR-FKS engine



Vehicles without towing package:
10.6 qt. (10.0 L, 8.8 Imp.qt.)



Vehicles with towing package:
10.8 qt. (10.2 L, 9.0 Imp.qt.)

Fluid type

Toyota Genuine ATF WS

NOTICE

■

Transmission fluid type

Using transmission fluid other than “Toyota Genuine ATF WS” may cause
deterioration in shift quality, locking up of the transmission accompanied by
vibration and, ultimately, damage to the vehicle’s transmission.

Manual transmission

Gear oil capacity (Reference)

2.6 qt. (2.5 L, 2.2 Imp.qt.)

Gear oil type

Toyota  Genuine  Manual  Transmis-
sion Gear Oil GL-3 (GL-4) or equiva-
lent

Recommended gear oil viscosity

SAE 75W-90

NOTICE

■

Manual transmission gear oil

Please be aware that depending on the particular characteristics of the gear
oil used or the operating conditions, idle sound, shift feeling and/or fuel effi-
ciency may be different or affected. Toyota recommends to use “TOYOTA
Genuine Manual Transmission Gear Oil” to achieve optimal performance.

Cluch

Clutch free play

0.2 — 0.6 in. (5 — 15 mm)

Fluid type

FMVSS No. 116 DOT 3 or SAE J1703

542

8-1. Specifications

*

: Your Toyota vehicle is filled with “Toyota Genuine Transfer Gear oil LF” at

the factory. Use Toyota approved “Toyota Genuine Transfer Gear oil LF” or
an equivalent of matching quality to satisfy the above specification. Please
contact your Toyota dealer for further details.

*

1

: Minimum pedal clearance when depressed with a force of 110 lbf (490 N,

50 kgf) with the engine running.

*

2

: Parking brake lever travel when pulled up with a force of 44.9 lbf (200 N,

20.4 kgf).

Transfer (4WD models)

Oil capacity

1.1 qt. (1.0 L, 0.9 Imp.qt.)

Oil type

*

Toyota Genuine Transfer gear oil LF or
equivalent

Recommended oil viscosity

SAE 75W

Brakes

Pedal clearance

*

1



Vehicles without off-road package:
4.4 in. (111 mm) Min.



Vehicles with off-road package:
3.6 in. (91 mm) Min.

Pedal free play

0.04



 0.24 in. (1



 6 mm)

Brake pad wear limit

0.04 in. (1.0 mm)

Brake lining wear limit

0.04 in. (1.0 mm)

Parking brake lever travel

*

2

5 — 7 clicks

Fluid type

FMVSS No. 116 DOT 3 or SAE J1703

Chassis lubrication

Propeller shaft Spider

Lithium base chassis grease, NLGI No.2

Steering

Free play

Less than 1.2 in. (30 mm)

Power steering fluid type Automatic transmission fluid DEXRON

®

 II or III

543

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations



Type A



Type B

Tires and wheels

Tire size

P245/75R16 109S

Tire inflation pressure

(Recommended  cold

tire inflation pressure)

Front tires:

32 psi (220 kPa, 2.2 kgf/cm

2

 or bar)

Rear tires:

32 psi (220 kPa, 2.2 kgf/cm

2

 or bar)

Spare tire:

32 psi (220 kPa, 2.2 kgf/cm

2

 or bar)

Wheel size

16 × 7 J, 16 × 7 JJ (spare wheel)

Wheel nut torque

83 ft·lbf (113 N·m, 11.5 kgf·m)

Tire size

265/70R16 112T

Tire inflation pressure

(Recommended  cold

tire inflation pressure)

Front tires:

30 psi (210 kPa, 2.1 kgf/cm

2

 or bar)

Rear tires:

30 psi (210 kPa, 2.1 kgf/cm

2

 or bar)

Spare tire:

30 psi (210 kPa, 2.1 kgf/cm

2

 or bar)

Wheel size

16 × 7 J, 16 × 7 JJ (spare wheel)

Wheel nut torque

83 ft·lbf (113 N·m, 11.5 kgf·m)

544

8-1. Specifications



Type C

Tire size

P265/65R17 110S, P265/60R18 109H,

P245/75R16 109S (spare tire)

Tire inflation pressure

(Recommended  cold

tire inflation pressure)

Front tires:

29 psi (200 kPa, 2.0 kgf/cm

2

 or bar)

Rear tires:

29 psi (200 kPa, 2.0 kgf/cm

2

 or bar)

Spare tire:

32 psi (220 kPa, 2.2 kgf/cm

2

 or bar)

Wheel size

17



 7 1/2 J, 18



 7 1/2 J,

16



 7 JJ (spare wheel)

Wheel nut torque

83 ft·lbf (113 N·m, 11.5 kgf·m)

545

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

*

1

: If equipped

*

2

: Bulb type only

*

3

: Parking lights/daytime running lights are LED type

*

4

: Vehicles without a cargo lamp

A: H11 halogen bulbs

B: H9 halogen bulbs

C: H16 halogen bulbs

D: Wedge base bulbs (amber)

E: Wedge base bulbs (clear)

F: Double end bulbs

Light bulbs

Light Bulbs

Bulb No.

W

Type

Exterior

Headlights

Low beam
High beam

H11

H9

55
65

A
B

Front fog lights

*

1

Normal type
Wide angle type

H16

H11

19
55

C

A

Front side marker lights

W5W

5

E

Front  turn  signal  lights/
parking lights

*

2

/

daytime running lights

*

2

7442NA

28/8

D

Front turn signal lights

*

3

WY21W

21

D

Stop/tail/rear  side  marker
lights

7443

21/5

E

Tail/rear  turn  signal/rear
side marker lights

7443

21/5

E

Back-up lights

W16W

16

E

License plate lights

W5W

5

E

High mounted stoplight

*

4

168

5

E

Interior

Vanity lights

*

1

7065

5

F

Front personal/interior
 lights

W5W

5

E

Rear interior light

—

8

F

546

8-1. Specifications

Fuel information

■

Gasoline quality

In very few cases, driveability problems may be caused by the brand of gaso-
line you are using. If driveability problems persist, try changing the brand of
gasoline. If this does not correct the problem, consult your Toyota dealer.

■

Recommendation of the use of gasoline containing detergent additives

●

Toyota recommends the use of gasoline that contains detergent additives to
avoid the build-up of engine deposits.

●

All  gasoline  sold  in  the  U.S.A.  contains  minimum  detergent  additives  to
clean and/or keep clean intake systems, per EPA’s lowest additives concen-
tration program.

●

Toyota  strongly  recommends  the  use  of Top Tier  Detergent  Gasoline.  For
more  information  on Top Tier  Detergent  Gasoline  and  a  list  of  marketers,
please go to the official website www.toptiergas.com.

■

Recommendation of the use of low emissions gasoline

Gasolines  containing  oxygenates  such  as  ethers  and  ethanol,  as  well  as
reformulated gasolines, are available in some cities. These fuels are typically
acceptable for use, providing they meet other fuel requirements.
Toyota  recommends  these  fuels,  since  the  formulations  allow  for  reduced
vehicle emissions.

You must only use unleaded gasoline.
Select octane rating 87 (Research Octane Number 91) or higher.
Use  of  unleaded  gasoline  with  an  octane  rating  lower  than  87
may result in engine knocking. Persistent knocking can lead to
engine damage.

At minimum, the gasoline you use should meet the specifications of
ASTM D4814 in the U.S.A..

547

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

■

Non-recommendation of the use of blended gasoline

●

If you use gasohol in your vehicle, be sure that it has an octane rating no
lower than 87.

●

Toyota does not recommend the use of gasoline containing methanol.

■

Non-recommendation of the use of gasoline containing MMT

Some gasoline contains an octane enhancing additive called MMT (Methylcy-
clopentadienyl Manganese Tricarbonyl).
Toyota  does  not  recommend  the  use  of  gasoline  that  contains  MMT.  If  fuel
containing  MMT  is  used,  your  emission  control  system  may  be  adversely
affected.
The malfunction indicator lamp on the instrument cluster may come on. If this
happens, contact your Toyota dealer for service.

■

If your engine knocks

●

Consult your Toyota dealer.

●

You may occasionally notice light knocking for a short time while accelerat-
ing or driving uphill. This is normal and there is no need for concern.

●

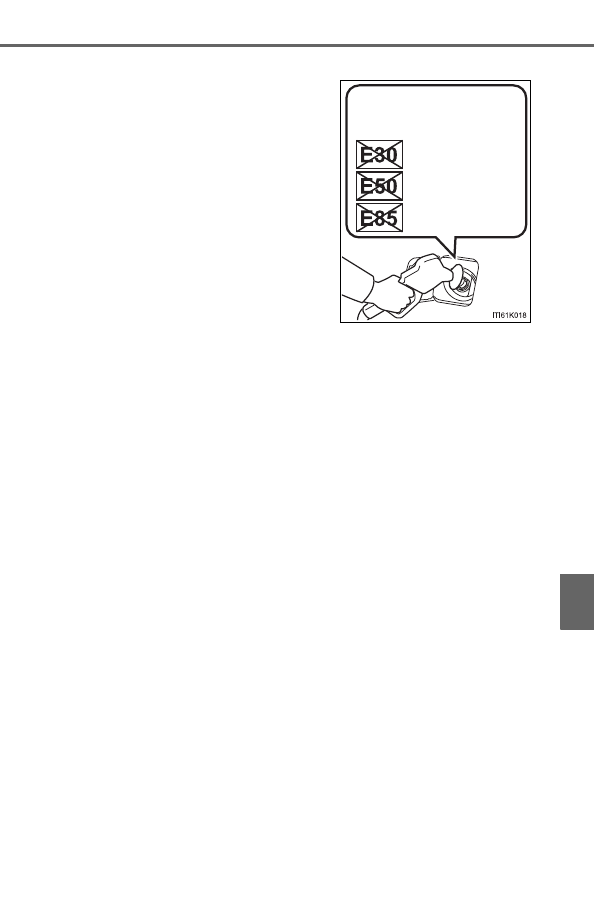

Use only gasoline containing up to 15%
ethanol.
DO  NOT  use  any  flex-fuel  or  gasoline
that could contain more than 15% etha-
nol,  including  from  any  pump  labeled
E30,  E50,  E85  (which  are  only  some
examples  of  fuel  containing  more  than
15% ethanol).

DO NOT use gasoline contain-
ing more than 15% ethanol.

(30% ethanol)

(50% ethanol)

(85% ethanol)

548

8-1. Specifications

NOTICE

■

Notice on fuel quality

●

Do not use improper fuels. If improper fuels are used, the engine will be
damaged.

●

Do not use leaded gasoline.
Leaded gasoline can cause damage to your vehicle’s three-way catalytic
converters causing the emission control system to malfunction.

●

Do not use gasohol other than the type previously stated.
Other  gasohol  may  cause  fuel  system  damage  or  vehicle  performance
problems.

●

Using unleaded gasoline with an octane number or rating lower than the
level previously stated will cause persistent heavy knocking.
At worst, this will lead to engine damage.

■

Fuel-related poor driveability

If poor driveability (poor hot starting, vaporization, engine knocking, etc.) is
encountered after using a different type of fuel, discontinue the use of that
type of fuel.

■

When refueling with gasohol

Take care not to spill gasohol. It can damage your vehicle’s paint.

549

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

Tire information

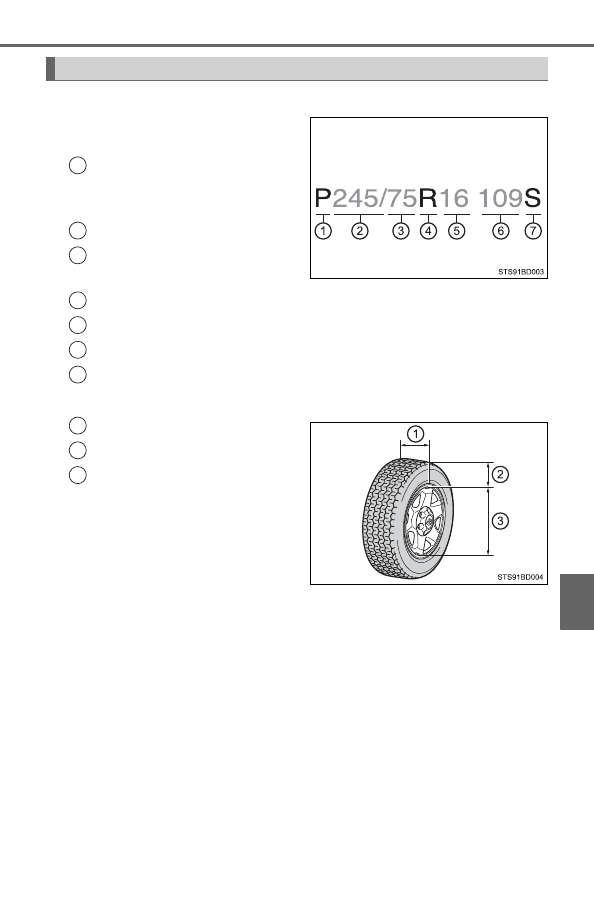

Tire size

 (



P. 551)

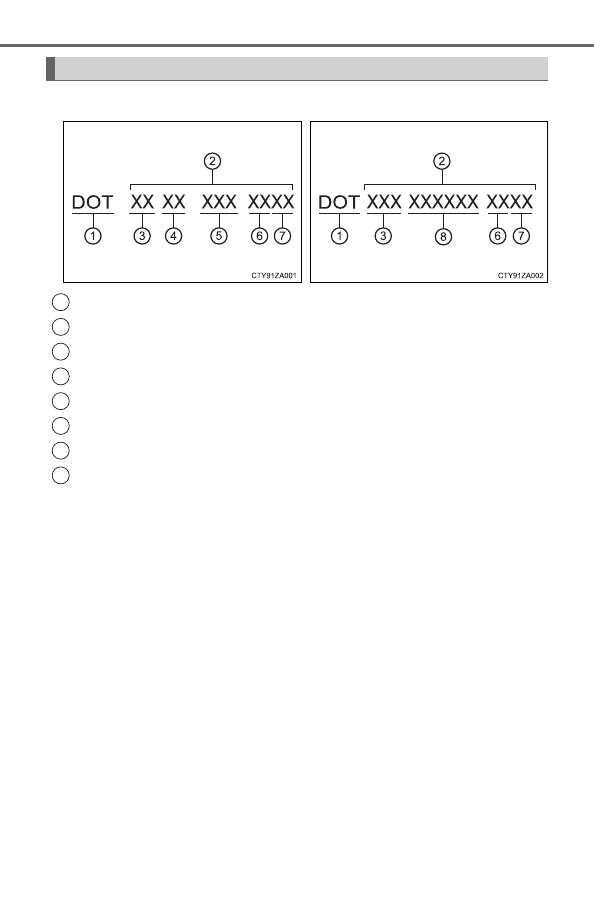

DOT and Tire Identification Number (TIN)

(



P. 550)

Location of treadwear indicators

(



P. 425)

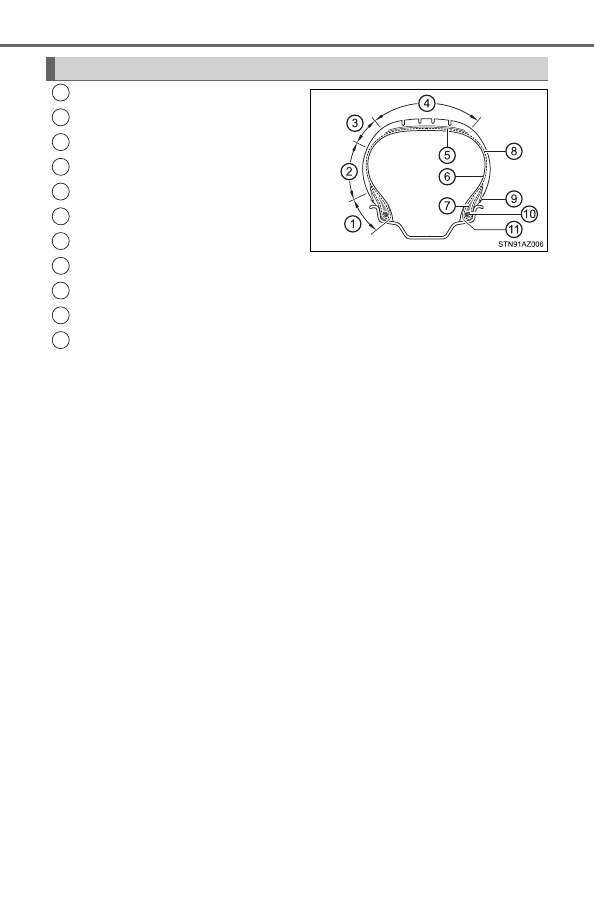

Tire ply composition and materials

Plies are layers of rubber-coated parallel cords. Cords are the strands

which form the plies in a tire.

Uniform tire quality grading

For details, see “Uniform Tire Quality Grading” that follows.

Load limit at maximum cold tire inflation pressure

(



P. 555)

Maximum cold tire inflation pressure

(



P. 555)

This means the pressure to which a tire may be inflated.

TUBELESS or TUBE TYPE

A tubeless tire does not have a tube and air is directly put into the tire.

A tube type tire has a tube inside the tire and the tube maintains the air

pressure.

Radial tires or bias-ply tires

A radial tire has “RADIAL” on the sidewall. A tire not marked “RADIAL”

is a bias-ply tire.

Summer tire or all season tire

 (



P. 429)

An all season tire has “M+S” on the sidewall. A tire not marked “M+S”

is a summer tire.

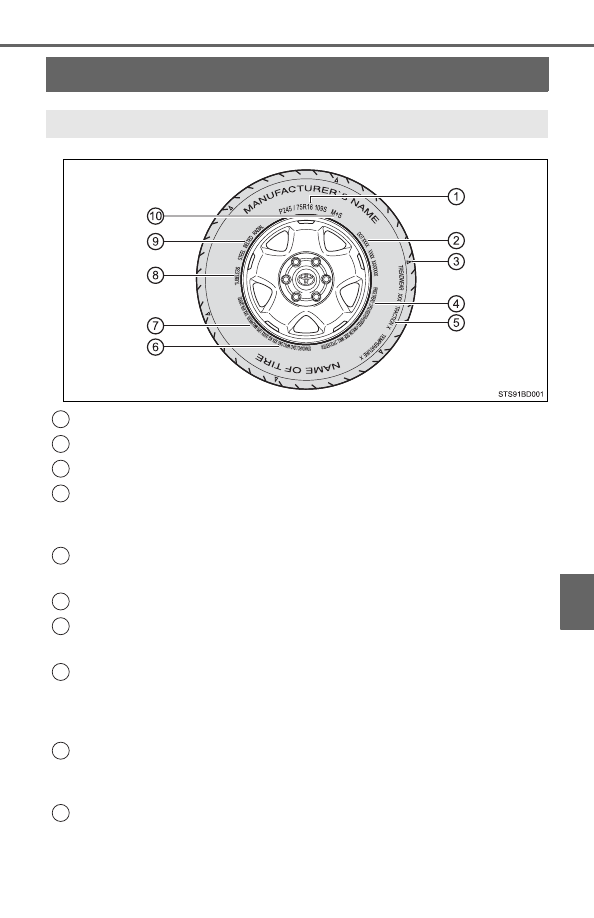

Typical tire symbols

1
2
3
4

5

6
7

8

9

10

550

8-1. Specifications

DOT symbol

*

Tire Identification Number (TIN)
Tire manufacturer’s identification mark
Tire size code
Manufacturer’s optional tire type code (3 or 4 letters)
Manufacturing week
Manufacturing year
Manufacturer’s code

*

:

The DOT symbol certifies that the tire conforms to applicable Federal
Motor Vehicle Safety Standards.

Typical DOT and Tire Identification Number (TIN)



Type A



Type B

1
2
3
4
5
6
7
8

551

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

■

Typical tire size information

The illustration indicates typical
tire size.

Tire use
(P = Passenger car,
T = Temporary use)
Section width (millimeters)
Aspect ratio
(tire height to section width)
Tire construction code (R = Radial, D = Diagonal)
Wheel diameter (inches)
Load index (2 digits or 3 digits)
Speed symbol (alphabet with one letter)

■

Tire dimensions

Section width
Tire height
Wheel diameter

Tire size

1

2
3

4
5
6
7

1
2
3

552

8-1. Specifications

Bead
Sidewall
Shoulder
Tread
Belt
Inner liner
Reinforcing rubber
Carcass
Rim lines
Bead wires
Chafer

Tire section names

1
2
3
4
5
6
7
8
9

10

11

553

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

This  information  has  been  prepared  in  accordance  with  regulations
issued  by  the  National  Highway  Traffic  Safety Administration  of  the
U.S. Department of Transportation.
It  provides  the  purchasers  and/or  prospective  purchasers  of  Toyota
vehicles with information on uniform tire quality grading.

Your Toyota  dealer  will  help  answer  any  questions  you  may  have  as

you read this information.

■

DOT quality grades

All passenger vehicle tires must conform to Federal Safety Require-
ments  in  addition  to  these  grades.  Quality  grades  can  be  found
where applicable on the tire sidewall between tread shoulder and
maximum section width.

For example: Treadwear 200 Traction AA Temperature A

■

Treadwear

The  treadwear  grade  is  a  comparative  rating  based  on  the  wear
rate of the tire when tested under controlled conditions on a speci-
fied government test course.

For example, a tire graded 150 would wear one and a half (1 - 1/2)

times as well on the government course as a tire graded 100.

The  relative  performance  of  tires  depends  upon  the  actual  condi-

tions of their use. Performance may differ significantly from the norm

due to variations in driving habits, service practices and differences

in road characteristics and climate.

■

Traction AA, A, B, C

The  traction  grades,  from  highest  to  lowest,  are AA, A,  B  and  C,
and  they  represent  the  tire’s  ability  to  stop  on  wet  pavement  as
measured under controlled conditions on specified government test
surfaces of asphalt and concrete.

A tire marked C may have poor traction performance.
Warning: The traction grade assigned to this tire is based on braking

(straight ahead) traction tests and does not include cornering (turn-

ing) traction.

Uniform Tire Quality Grading

554

8-1. Specifications

■

Temperature A, B, C

The temperature grades are A (the highest), B, and C, representing
the tire’s resistance to the generation of heat and its ability to dissi-
pate  heat  when  tested  under  controlled  conditions  on  a  specified
indoor laboratory test wheel.

Sustained  high  temperature  can  cause  the  material  of  the  tire  to

degenerate and reduce tire life, and excessive temperature can lead

to sudden tire failure.
Grade C corresponds to a level of performance which all passenger

car  tires  must  meet  under  the  Federal  Motor  Vehicle  Safety  Stan-

dard No. 109.
Grades B and A represent higher levels of performance on the labo-

ratory test wheel than the minimum required by law.
Warning: The temperature grades of a tire assume that it is properly

inflated and not overloaded.

Excessive speed, underinflation, or excessive loading, either sepa-

rately  or  in  combination,  can  cause  heat  buildup  and  possible  tire

failure.

555

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

Glossary of tire terminology

Tire related term

Meaning

Cold tire inflation pres-

sure

Tire  pressure  when  the  vehicle  has  been

parked  for  three  hours  or  more,  or  has  not

been driven more than 1 mile or 1.5 km under

that condition

Maximum

inflation

pressure

The maximum cold inflated pressure to which

a tire may be inflated, shown on the sidewall

of the tire

Recommended  infla-

tion pressure

Cold tire inflation pressure recommended by a

manufacturer

Accessory weight

The combined weight (in excess of those stan-

dard  items  which  may  be  replaced)  of  auto-

matic  transmission,  power  steering,  power

brakes,  power  windows,  power  seats,  radio

and heater, to the extent that these items are

available  as  factory-installed  equipment

(whether installed or not)

Curb weight

The  weight  of  a  motor  vehicle  with  standard

equipment, including the maximum capacity of

fuel,  oil  and  coolant,  and  if  so  equipped,  air

conditioning  and  additional  weight  optional

engine

Maximum loaded vehi-

cle weight

The sum of:

(a) Curb weight

(b) Accessory weight

(c) Vehicle capacity weight

(d) Production options weight

Normal

occupant

weight

150 lb. (68 kg) times the number of occupants

specified  in  the  second  column  of  Table  1

*

that follows

Occupant distribution

Distribution of occupants in a vehicle as speci-

fied in the third column of Table 1

*

 below

Production

options

weight

The combined weight of installed regular pro-

duction options weighing over 5 lb. (2.3 kg) in

excess  of  the  standard  items  which  they

replace,  not  previously  considered  in  curb

weight  or  accessory  weight,  including  heavy

duty  brakes,  ride  levelers,  roof  rack,  heavy

duty battery, and special trim

556

8-1. Specifications

Rim

A  metal  support  for  a  tire  or  a  tire  and  tube

assembly  upon  which  the  tire  beads  are

seated

Rim diameter

(Wheel diameter)

Nominal diameter of the bead seat

Rim size designation

Rim diameter and width

Rim type designation

The industry manufacturer’s designation for a

rim by style or code

Rim width

Nominal distance between rim flanges

Vehicle

capacity

weight

(Total

load

capacity)

The rated cargo and luggage load plus 150 lb.

(68 kg) times the vehicle’s designated seating

capacity

Vehicle maximum load

on the tire

The  load  on  an  individual  tire  that  is  deter-

mined by distributing to each axle its share of

the  maximum  loaded  vehicle  weight,  and

dividing by two

Vehicle normal load on

the tire

The  load  on  an  individual  tire  that  is  deter-

mined by distributing to each axle its share of

curb  weight,  accessory  weight,  and  normal

occupant  weight  (distributed  in  accordance

with Table 1

*

 below), and dividing by two

Weather side

The surface area of the rim not covered by the

inflated tire

Bead

The part of the tire that is made of steel wires,

wrapped or reinforced by ply cords and that is

shaped to fit the rim

Bead separation

A  breakdown  of  the  bond  between  compo-

nents in the bead

Bias ply tire

A  pneumatic  tire  in  which  the  ply  cords  that

extend  to  the  beads  are  laid  at  alternate

angles  substantially  less  than  90  degrees  to

the centerline of the tread

Carcass

The  tire  structure,  except  tread  and  sidewall

rubber which, when inflated, bears the load

Chunking

The  breaking  away  of  pieces  of  the  tread  or

sidewall

Cord

The strands forming the plies in the tire

Tire related term

Meaning

557

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

Cord separation

The  parting  of  cords  from  adjacent  rubber

compounds

Cracking

Any parting within the tread, sidewall, or inner-

liner of the tire extending to cord material

CT

A  pneumatic  tire  with  an  inverted  flange  tire

and  rim  system  in  which  the  rim  is  designed

with  rim  flanges  pointed  radially  inward  and

the  tire  is  designed  to  fit  on  the  underside  of

the  rim  in  a  manner  that  encloses  the  rim

flanges inside the air cavity of the tire

Extra load tire

A tire designed to operate at higher loads and

at  higher  inflation  pressures  than  the  corre-

sponding standard tire

Groove

The space between two adjacent tread ribs

Innerliner

The  layer(s)  forming  the  inside  surface  of  a

tubeless tire that contains the inflating medium

within the tire

Innerliner separation

The parting of the innerliner from cord material

in the carcass

Intended

outboard

sidewall

(a) The  sidewall  that  contains  a  whitewall,

bears  white  lettering,  or  bears  manufac-

turer,  brand,  and/or  model  name  molding

that  is  higher  or  deeper  than  the  same

molding on the other sidewall of the tire, or

(b) The  outward  facing  sidewall  of  an  asym-

metrical tire that has a particular side that

must always face outward when mounted

on a vehicle

Light truck (LT) tire

A  tire  designated  by  its  manufacturer  as  pri-

marily  intended  for  use  on  lightweight  trucks

or multipurpose passenger vehicles

Load rating

The maximum load that a tire is rated to carry

for a given inflation pressure

Maximum load rating

The load rating for a tire at the maximum per-

missible inflation pressure for that tire

Maximum  permissible

inflation pressure

The maximum cold inflation pressure to which

a tire may be inflated

Measuring rim

The  rim  on  which  a  tire  is  fitted  for  physical

dimension requirements

Tire related term

Meaning

558

8-1. Specifications

Open splice

Any parting at any junction of tread, sidewall,

or innerliner that extends to cord material

Outer diameter

The overall diameter of an inflated new tire

Overall width

The  linear  distance  between  the  exteriors  of

the sidewalls of an inflated tire, including ele-

vations due to labeling, decorations, or protec-

tive bands or ribs

Passenger car tire

A  tire  intended  for  use  on  passenger  cars,

multipurpose passenger vehicles, and trucks,

that  have  a  gross  vehicle  weight  rating

(GVWR) of 10,000 lb. or less.

Ply

A layer of rubber-coated parallel cords

Ply separation

A  parting  of  rubber  compound  between  adja-

cent plies

Pneumatic tire

A  mechanical  device  made  of  rubber,  chemi-

cals, fabric and steel or other materials, that,

when  mounted  on  an  automotive  wheel,  pro-

vides the traction and contains the gas or fluid

that sustains the load

Radial ply tire

A  pneumatic  tire  in  which  the  ply  cords  that

extend to the beads are laid at substantially 90

degrees to the centerline of the tread

Reinforced tire

A tire designed to operate at higher loads and

at  higher  inflation  pressures  than  the  corre-

sponding standard tire

Section width

The  linear  distance  between  the  exteriors  of

the sidewalls of an inflated tire, excluding ele-

vations due to labeling, decoration, or protec-

tive bands

Sidewall

That  portion  of  a  tire  between  the  tread  and

bead

Sidewall separation

The parting of the rubber compound from the

cord material in the sidewall

Tire related term

Meaning

559

8-1. Specifications

8

Ve
hicle

 spe
cifi

cations

*

: Table 1



 Occupant loading and distribution for vehicle normal load for

various designated seating capacities

Snow tire

A tire that attains a traction index equal to or

greater  than  110,  compared  to  the ASTM  E-

1136  Standard  Reference  Test  Tire,  when

using  the  snow  traction  test  as  described  in

ASTM  F-1805-00,  Standard  Test  Method  for

Single  Wheel  Driving  Traction  in  a  Straight

Line on Snow-and Ice-Covered Surfaces, and

which is marked with an Alpine Symbol (

)

on at least one sidewall

Test rim

The rim on which a tire is fitted for testing, and

may  be  any  rim  listed  as  appropriate  for  use

with that tire

Tread

That  portion  of  a  tire  that  comes  into  contact

with the road

Tread rib

A  tread  section  running  circumferentially

around a tire

Tread separation

Pulling away of the tread from the tire carcass

Treadwear indicators

(TWI)

The  projections  within  the  principal  grooves

designed  to  give  a  visual  indication  of  the

degrees of wear of the tread

Wheel-holding fixture

The  fixture  used  to  hold  the  wheel  and  tire

assembly securely during testing

Tire related term

Meaning

Designated seating

capacity, Number of

occupants

Vehicle normal load,

Number of occupants

Occupant distribution

in a normally loaded

vehicle

2 through 4

2

2 in front

5 through 10

3

2 in front, 1 in second

seat

11 through 15

5

2 in front, 1 in second

seat, 1 in third seat, 1

in fourth seat

16 through 20

7

2 in front, 2 in second

seat, 2 in third seat, 1

in fourth seat

560

8-2. Customization

Customizable features

■

Changing by using the multimedia system

Press the “APPS” button.
Select “Setup” on the “Apps” screen.
Select “Vehicle” on the “Setup” screen.
Select “Vehicle Customization” on the “Vehicle Settings” screen.
“Vehicle Customization” screen will appear.
Choose  a  category  displayed  on  the  screen  to  display  the  set-
tings.
Select the setting to be changed. Change each setting.
For  items  that  can  be  enabled/disabled,  and  for  items  with  an
operating time that can be changed, select “On” or “Off”, or select
the desired operating time.
For items with sensor sensitivity that can be changed, select “+”
or “-” to choose the desired level, then select “OK”.
A  message  indicating  that  the  settings  are  being  saved  will
appear. Do not perform any other operations while this message
is displayed.

■

Changing by using the multi-information display

Select

 using the meter control switch.

Select an item and then set it with the center button.

Your vehicle includes a variety of electronic features that can be
personalized to your preferences. The settings of these features
can  be  changed  using  the  multi-information  display,  the  multi-
media system, or at your Toyota dealer.

Customizing vehicle features

1

2

3

4

5

6

7

1

2

561

8-2. Customization

8

Ve
hicle

 spe
cifi

cations

Some function settings are changed simultaneously with other func-
tions being customized. Contact your Toyota dealer for further details.

Settings that can be changed using the multi-information display.
Settings that can be changed using the multimedia system.
Settings that can be changed by your Toyota dealer.

Definition of symbols: O = Available, — = Not available

■

Gauges, meters and multi-information display (



P. 98, 102)

Customizable features

1
2
3

Function

*

1

Default setting

Customized

setting

Language

*

2

English

French

O

O

O

Spanish

Units

*

2

miles (MPG US)

km (km/L)

O

O

O

km (L/100 km)

miles (MPG Impe-

rial)

Drive information 1

Digital speedom-

eter

6 of the following

items:



P. 103

O

—

O

Distance to empty

Drive information 2

Average fuel

economy (after

reset)

O

—

O

Current fuel econ-

omy

Drive information 3

Trip distance

(after reset)

O

—

O

Trip elapsed time

Pop-up display

On

Off

O

—

O

Accent color

Light blue

Blue

O

O

O

Orange

Yellow

1

2

3

562

8-2. Customization

*

1

: For details about each function:



P. 105

*

2

: The default setting varies according to country.

*

3

: Speed limit display may not be available for some regions.

*

4

: For U.S.A. only

■

LDA (Lane Departure Alert)

*

 (



P. 257)

*

: If equipped

■

PCS (Pre-Collision System)

*

 (



P. 243)

*

: If equipped

Speed limit display

*

3

On with the speed

limit caution indi-

cator (yellow)

enabled

On with the speed

limit caution indi-

cator (yellow) not

enabled

O

—

O

Off

Maintenance

sys-

tem initialization

*

4

Off

On

O

—

O

Function

*

1

Default setting

Customized

setting

1

2

3

Function

Default setting

Customized

setting

LDA sensitivity

1 (Standard)

2 (High)

O

— —

Sway warning

ON

OFF

O

— —

Sway warning sensitivity

2 (Standard)

1 (Low)

O

— —

3 (High)

1

2

3

Function

Default setting

Customized

setting

PCS

ON

OFF

O

— —

PCS sensitivity

2 (Middle)

1 (Near)

O

— —

3 (Far)

1

2

3

563

8-2. Customization

8

Ve
hicle

 spe
cifi

cations

■

Door lock (



P. 119, 521)

*

: Vehicles with an automatic transmission

■

Smart key system and wireless remote control

*

 (



P. 119)

*

: If equipped

Function

Default setting

Customized

setting

Unlocking using a key

Driver’s door

unlocked in one

step, all doors

unlocked in two

steps

All doors

unlocked in

one step

—

—

O

Speed-detecting

auto-

matic door lock function

*

On

Off

—

O

O

Shifting  gears  to  position
other  than  P  locks  all
doors

*

Off

On

—

O

O

Shifting

gears

to

P

unlocks all doors

*

On

Off

—

O

O

Opening  the  driver’s  door
unlocks all doors

*

Off

On

—

O

O

1

2

3

Function

Default setting

Customized

setting

Operation signal
(Emergency flashers)

On

Off

—

O

O

Operation signal
(Buzzer)

On

Off

—

—

O

Operation buzzer volume

Level 5

Off to level 7

O

O

O

Time elapsed before auto-
matic door lock function is
activated  if  door  is  not
opened

after

being

unlocked

60 seconds

Off

—

O

O

30 seconds

120 seconds

Open

door

warning

buzzer

On

Off

—

—

O

1

2

3

564

8-2. Customization

■

Smart key system

*

 (



P. 119, 131)

*

: If equipped

■

Wireless remote control

*

 (



P. 113, 119)

*

: If equipped

Function

Default setting

Customized

setting

Smart key system

On

Off

—

—

O

Number  of  permissible
times of continuous smart
lock

Twice

Unlimited

—

—

O

1

2

3

Function

Default setting

Customized

setting

Wireless remote control

On

Off

—

—

O

Unlocking operation

Driver’s door

unlocked in one

step, all doors

unlocked in two

steps

All doors

unlocked in

one step

—

O

O

Automatic  door  lock  func-
tion to be activated if door
is  not  opened  after  being
unlocked

On

Off

—

—

O

Time elapsed before auto-
matic door lock function is
activated  if  door  is  not
opened

after

being

unlocked

60 seconds

0 seconds

—

O

O

30 seconds

120 seconds

Operation signal
(Emergency flashers)

On

Off

—

O

O

Operation signal
(Buzzer)

On

Off

—

—

O

Panic function

On

Off

—

—

O

Open

door

reminder

buzzer  (When  locking  the
vehicle)

On

Off

—

—

O

1

2

3

565

8-2. Customization

8

Ve
hicle

 spe
cifi

cations

■

Automatic light off system

*

 (



P. 219)

*

: If equipped

■

Illumination (



P. 347)

*

: Vehicles with a smart key system

■

Intuitive parking assist

*

 (



P. 283)

*

: If equipped

Function

Default setting

Customized

setting

Light sensor sensitivity

Level 3

Level 1 to 5

—

O

O

Time

elapsed

before

headlights  automatically
turn  off  after  doors  are
closed

30 seconds

0 seconds

—

O

O

60 seconds

90 seconds

1

2

3

Function

Default setting

Customized

setting

Time elapsed before lights
turn off

15 seconds

7.5 seconds

—

O

O

30 seconds

Operation after the engine
is off

On

Off

—

—

O

Operation when the doors
are unlocked

On

Off

—

—

O

Operation

when

you

approach  the  vehicle  with
the electronic key on your
person

*

On

Off

—

—

O

1

2

3

Function

Default setting

Customized

setting

Detection  distance  of  the
rear center sensor

Far

Near

—

O

O

Buzzer Volume

Level 3

Level 1 to 5

—

O

O

Display setting

All sensors

displayed

Display off

—

O

O

1

2

3

566

8-2. Customization

■

Seat Belt Reminder Buzzer (



P. 476)

■

Vehicle customization

●

When  the  speed-detecting  automatic  door  lock  function  and  shift  position
linked door locking function (shifting gears to a position other than P locks
all doors) are both on, the door lock operates as follows.

• When shifting the shift lever to any position other than P, all the doors will

be locked.

• If the vehicle is started with all the doors locked, the speed-detecting auto-

matic door lock function would not operate.

• If  the  vehicle  is  started  with  any  the  door  unlocked,  the  speed-detecting

automatic door lock function will operate.

●

When the doors remain closed after unlocking the doors and the automatic
door lock function (Time elapsed before the automatic door lock function is
activated if a door is not opened after being unlocked) activates, the signals
will  be  generated  in  accordance  with  operation  signal  (buzzers)  and  the
operation signal (emergency flashers) settings.

Function

Default setting

Customized

setting

Vehicle  speed  linked  seat
belt reminder buzzer

On

Off

—

—

O

WARNING

■

During customization

As  the  engine  needs  to  be  running  during  customization,  ensure  that  the
vehicle is parked in a place with adequate ventilation. In a closed area such
as a garage, exhaust gases including harmful carbon monoxide (CO) may
collect and enter the vehicle. This may lead to death or serious health haz-
ard.

NOTICE

■

During customization

To prevent battery discharge, ensure that the engine is running while cus-
tomizing features.

1

2

3

567

8-3. Items to initialize

8

Ve
hicle

 spe
cifi

cations

Items to initialize

*

1

: If equipped

*

2

: For U.S.A. only

The following items must be initialized for normal system opera-
tion after such cases as the battery being reconnected, or main-
tenance being performed on the vehicle:

Item

When to initialize

Reference

Moon roof

*

1

• After reconnecting or chang-

ing the battery

• After changing a fuse

P. 165

Maintenance

required

reminder  message  indicat-
ing

maintenance

is

required

*

2

• After the maintenance is per-

formed

P. 404

Tire  pressure  warning  sys-
tem

*

1

• When rotating the tires.
• When changing the tire size.

P. 427

568

8-3. Items to initialize

569

9

For owners

Reporting safety defects

for U.S. owners........................ 570

Seat belt instructions

for Canadian owners
(in French) ............................... 571

SRS airbag instructions

for Canadian owners
 (in French) .............................. 573

Camper information ................... 581

570

Reporting safety defects for U.S. owners

If you believe that your vehicle has a defect which could cause a
crash  or  could  cause  injury  or  death,  you  should  immediately
inform  the  National  Highway  Traffic  Safety  Administration
(NHTSA) in addition to notifying Toyota Motor Sales, U.S.A., Inc.
(Toll-free: 1-800-331-4331).
If  NHTSA  receives  similar  complaints,  it  may  open  an
investigation, and if it finds that a safety defect exists in a group of
vehicles,  it  may  order  a  recall  and  remedy  campaign.  However,
NHTSA  cannot  become  involved  in  individual  problems  between
you, your dealer, or Toyota Motor Sales, U.S.A., Inc.
To contact NHTSA, you may call the Vehicle Safety Hotline toll-free at
1-888-327-4236 (TTY: 1-800-424-9153); go to

http://www.safercar.gov

;

or  write  to:  Administrator,  NHTSA,  1200  New  Jersey  Ave.  SE.,
Washington, DC 20590. You can also obtain other information about
motor vehicle safety from

http://www.safercar.gov.

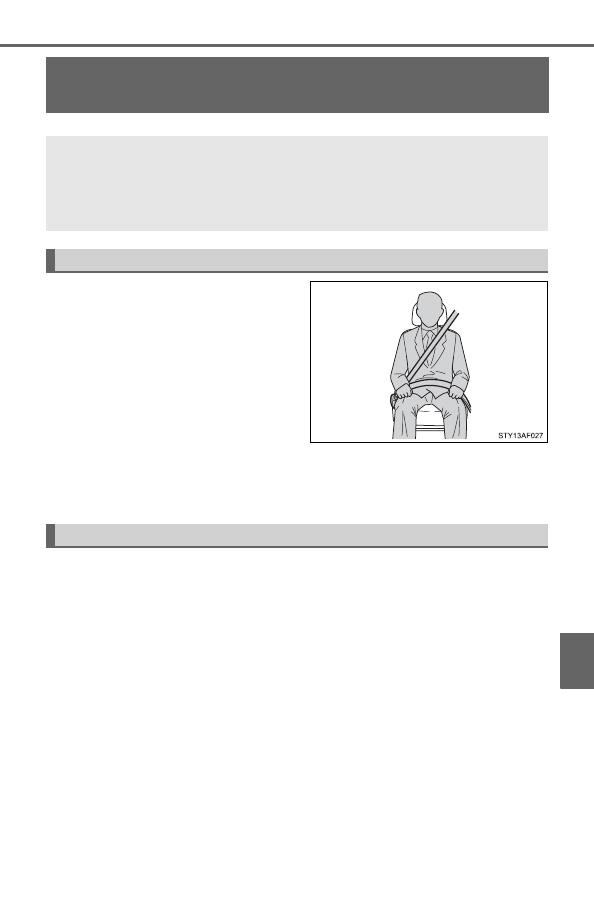

571

9

F

or owne

rs

Seat belt instructions for Canadian owners

(in French)

●

Tirez  sur  la  ceinture  épaulière
jusqu’à  ce  qu’elle  recouvre
entièrement  l’épaule;  elle  ne
doit  cependant  pas  toucher  le
cou ni glisser de l’épaule.

●

Placez la sangle abdominale de
la  ceinture  de  sécurité  le  plus
bas possible sur les hanches.

●

Réglez la position du dossier du siège. Asseyez-vous le dos le plus
droit possible et calez-vous bien dans le siège.

●

Ne pas vriller la ceinture de sécurité.

■

Ceintures de sécurité

Nettoyez  avec  un  chiffon  ou  une  éponge  humectée  d’eau
savonneuse  tiède.  Par  ailleurs,  vérifiez  régulièrement  que  les
ceintures ne sont pas effilochées, entaillées, ou ne paraissent pas
exagérément usées.

The  following  is  a  French  explanation  of  seat  belt  instructions
extracted from the seat belt section in this manual.

See the seat belt section for more detailed seat belt instructions in
English.

Utilisation adéquate des ceintures de sécurité

Entretien et soin

572

ATTENTION

■

Dommages et usure de la ceinture de sécurité

Inspectez  les  ceintures  de  sécurité  périodiquement.  Contrôlez  qu’elles  ne
sont  pas  entaillées,  effilochées,  et  que  leurs  ancrages  ne  sont  pas
desserrés.  Ne  pas  utiliser  une  ceinture  de  sécurité  défectueuse  avant
qu’elle ne soit remplacée. Une ceinture de sécurité défectueuse n’apporte
aucune garantie de protection de l’occupant contre des blessures graves,
voire mortelles.

573

9

F

or owne

rs

SRS airbag instructions for Canadian

owners (in French)

The following is a French explanation of SRS airbag instructions
extracted from the SRS airbag section in this manual.

See  the  SRS  airbag  section  for  more  detailed  SRS  airbag
instructions in English.

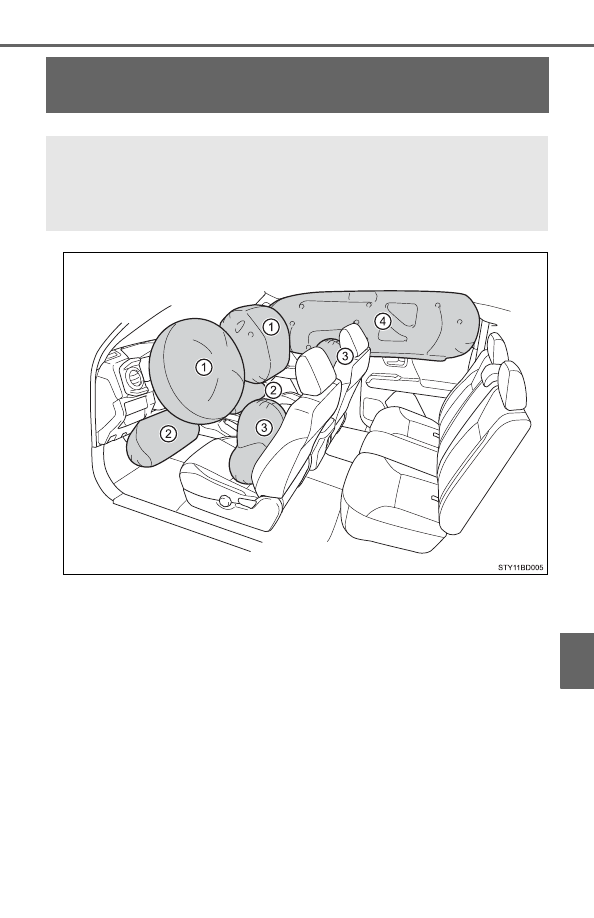

574

◆

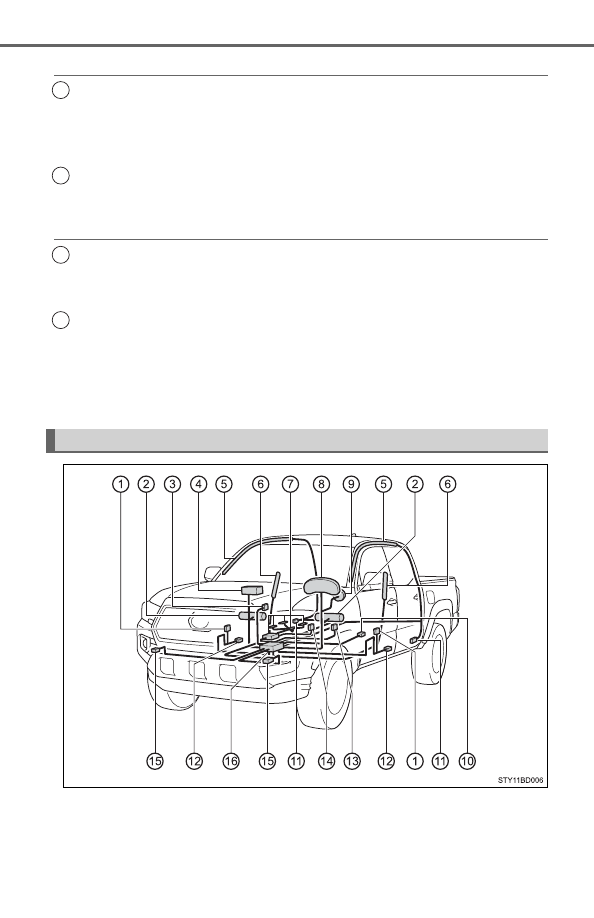

Coussins gonflables SRS frontaux

Coussins gonflables SRS conducteur/passager avant
Participent à la protection de la tête et du thorax du conducteur et
du  passager  avant  contre  les  chocs  avec  les  éléments  de
l’habitacle
Coussins gonflables SRS de genoux
Participent à la protection du conducteur et du passager avant

◆

Coussins gonflables SRS latéraux et rideau

Coussins gonflables SRS latéraux
Participent  à  la  protection  du  haut  du  corps  des  occupants  des
sièges avant
Coussins gonflables SRS rideau

●

Participent  principalement  à  la  protection  de  la  tête  des
occupants assis dans les sièges des places extérieures

●

Peuvent empêcher les occupants d’être éjectés du véhicule en
cas de retournement de celui-ci

Composition du système de coussins gonflables SRS

1

2

3

4

575

9

F

or owne

rs

Votre véhicule est équipé de COUSSINS GONFLABLES ÉVOLUÉS,
dont la conception est basée sur les normes de sécurité des véhicules
automobiles  américains  (FMVSS208).  Le  boîtier  électronique  de
coussins  gonflables  (ECU)  utilise  les  informations  reçues  des
capteurs, etc., détaillés dans le schéma ci-dessus de composition du
système,  pour  commander  le  déploiement  des  coussins  gonflables.
Ces  informations  comprennent  des  informations  sur  la  gravité  de  la
collision  et  les  occupants.  Le  déploiement  rapide  des  coussins
gonflables  est  obtenu  au  moyen  d’une  réaction  chimique  dans  les
dispositifs  pyrotechniques,  qui  produit  un  gaz  inoffensif  permettant
d’amortir le mouvement des occupants.

Prétensionneurs  de  ceintures
de sécurité
Coussins

gonflables

de

genoux
Témoins

indicateurs

“AIR

BAG ON” et “AIR BAG OFF”
Coussin  gonflable  passager
avant
Coussins gonflables rideau
Coussins  gonflables  latéraux
(sièges avant)
Système

de

classification

d’occupant du siège passager
avant (ECU et capteurs)
Témoin d’alerte SRS

Coussin gonflable conducteur
Capteur  de  position  du  siège
conducteur
Capteurs

d’impact

latéral

(arrière)
Capteurs

d’impact

latéral

(avant)
Contacteur  de  boucle  de
ceinture

de

sécurité

conducteur
Contacteur  de  boucle  de
ceinture  de  sécurité  passager
avant
Capteurs d’impact avant
Boîtier

électronique

de

coussins gonflables

1

2

3

4

5
6

7

8

9

10

11

12

13

14

15
16

576

ATTENTION

■

Précautions avec les coussins gonflables SRS

Respectez  les  précautions  suivantes  concernant  les  coussins  gonflables
SRS.
À défaut, des blessures graves, voire mortelles, pourraient s’ensuivre.

●

Le conducteur et tous les passagers à bord du véhicule doivent porter leur
ceinture de sécurité correctement.
Les  coussins  gonflables  SRS  sont  des  dispositifs  de  protection
complémentaires aux ceintures de sécurité.

●

Le  coussin  gonflable  SRS  conducteur  se  déploie  avec  une  puissance
considérable  et  peut  occasionner  des  blessures  graves,  voire  mortelles,
notamment  lorsque  le  conducteur  se  trouve  très  près  du  coussin
gonflable.  Conseils  de  la  National  Highway  Traffic  Safety Administration
(NHTSA):
Sachant que la zone de danger pour le coussin gonflable conducteur se
trouve dans les premiers 2 à 3 in. (50 à 75 mm) du déploiement, placez-
vous  à  10  in.  (250 mm)  du  coussin  gonflable  conducteur  pour  garantir
une marge de sécurité suffisante. Cette distance est à mesurer entre le
moyeu du volant de direction et le sternum. Si vous êtes assis à moins de
10  in.  (250  mm),  vous  pouvez  changer  votre  position  de  conduite  de
plusieurs façons:
• Reculez  votre  siège  le  plus  possible,  tout  en  continuant  à  pouvoir

atteindre confortablement les pédales.

• Inclinez légèrement le dossier du siège.

Bien  que  les  véhicules  puissent  être  différents  les  uns  des  autres,  la
plupart  des  conducteurs  peuvent  s’asseoir  à  une  distance  de  10  in.
(250  mm),  même  avec  le  siège  conducteur  complètement  avancé,
simplement en inclinant un peu le dossier de siège. Si vous avez des
difficultés  à  voir  la  route  après  avoir  incliné  votre  siège,  utilisez  un
coussin ferme et antidérapant pour vous rehausser ou, si votre véhicule
est équipé du réglage en hauteur du siège, remontez-le.

• Si  votre  volant  de  direction  est  réglable,  inclinez-le  vers  le  bas.  Cela

vous permet d’orienter le coussin gonflable vers votre buste plutôt que
vers la tête et le cou.

Le  siège  doit  être  réglé  selon  les  recommandations  de  la  NHTSA  ci-
dessus, tout en conservant le contrôle des pédales et du volant, et la vue
des commandes au tableau de bord.

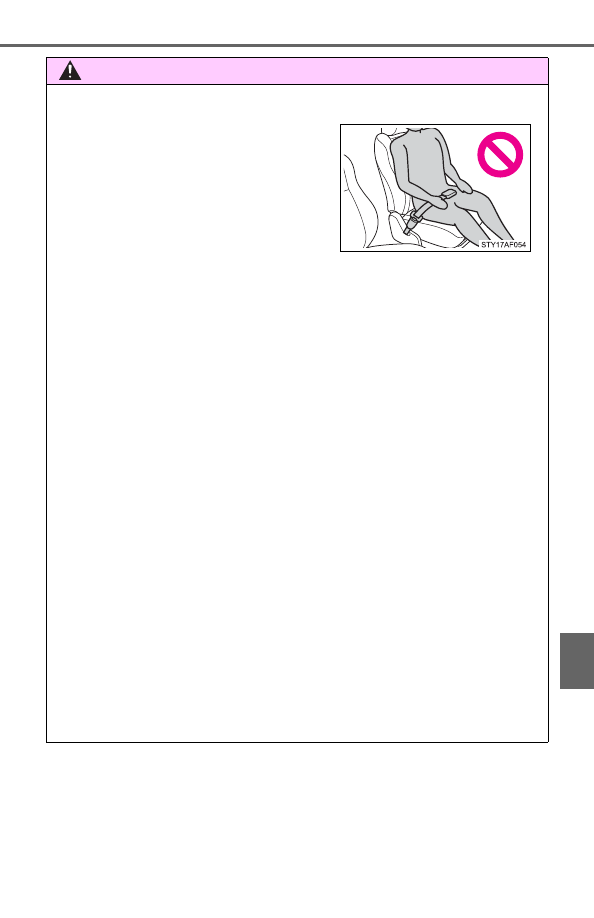

577

9

F

or owne

rs

ATTENTION

■

Précautions avec les coussins gonflables SRS

●

Le coussin gonflable SRS passager avant se déploie également avec une
puissance considérable et peut occasionner des blessures graves, voire
mortelles,  notamment  lorsque  le  passager  avant  se  trouve  très  près  du
coussin gonflable. Le siège du passager avant doit se trouver le plus loin
possible du coussin gonflable et le dossier doit être réglé de manière à ce
que le passager avant soit assis bien droit.

●

Le  déploiement  d’un  coussin  gonflable  risque  d’infliger  des  blessures
graves,  voire  mortelles,  aux  bébés  et  aux  enfants  mal  assis  et/ou  mal
attachés. Installez dans un siège de sécurité enfant les enfants trop jeunes
pour pouvoir utiliser la ceinture de sécurité. Toyota recommande vivement
que tous les nourrissons et enfants soient installés dans les sièges arrière
du véhicule et convenablement attachés. Les sièges arrière sont plus sûrs
pour les nourrissons et les enfants que le siège passager avant.

●

N’installez  jamais  un  siège  de  sécurité  enfant  type  dos  à  la  route  sur  le
siège passager avant, même si le voyant “AIR BAG OFF” est allumé.
En cas d’accident, la force exercée par le déploiement rapide du coussin
gonflable passager peut causer des blessures graves, voire mortelles à un
enfant, si le siège de sécurité enfant type dos à la route est installé sur le
siège passager avant.

●

Si  vous  attachez  une  rallonge  de
ceinture  de  sécurité  aux  boucles  des
ceintures de sièges avant, mais pas au
pêne  de  la  ceinture  de  sécurité
proprement

dite,

les

coussins

gonflables  SRS  frontaux  déterminent
que le conducteur et le passager avant
portent  leur  ceinture  de  sécurité,  alors
même qu’elle n’est pas attachée. Dans
ce  cas,  les  coussins  gonflables  SRS
frontaux risquent de ne pas se déployer
correctement  en  cas  de  collision,
causant  des  blessures  graves,  voire
mortelles. Veillez à porter la ceinture de
sécurité avec la rallonge de ceinture de
sécurité.

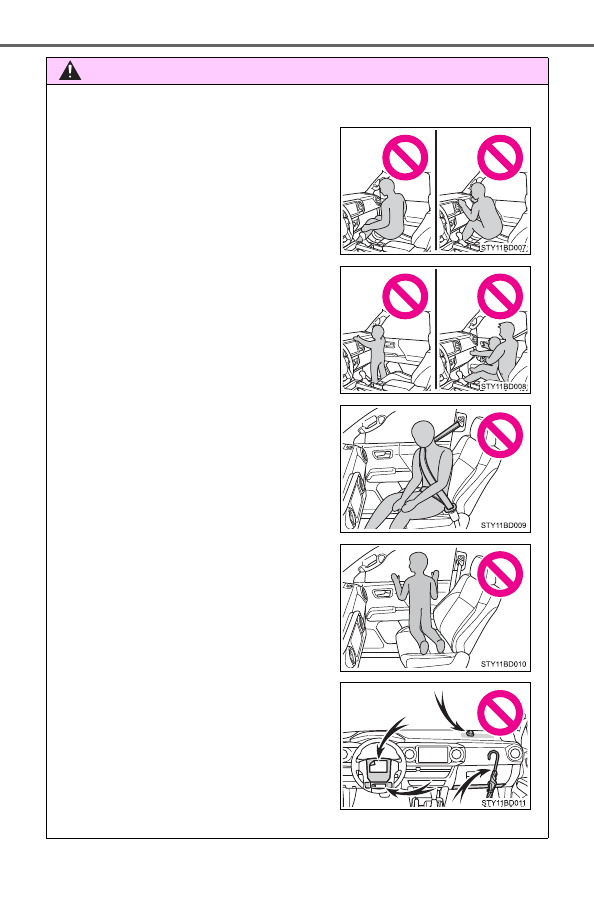

578

ATTENTION

■

Précautions avec les coussins gonflables SRS

●

Ne pas s’asseoir sur le bord du siège et
ne  pas  s’appuyer  contre  la  planche  de
bord.

●

Ne  laissez  pas  un  enfant  debout  face
au  coussin  gonflable  SRS  passager
avant  ni  assis  sur  les  genoux  d’un
passager avant.

●

Ne pas laisser les occupants des sièges
avant  voyager  avec  un  objet  sur  les
genoux.

●

Ne pas s’appuyer contre la porte, contre
le  rail  latéral  de  toit  ou  contre  les
montants avant, latéraux et arrière.

●

Ne  laissez  personne  s’agenouiller  face
à la portière sur les sièges du passager
ou  sortir  la  tête  ou  les  mains  à
l’extérieur du véhicule.

●

Ne fixez ni ne posez aucun objet sur la
planche  de  bord,  la  garniture  centrale
du  volant  de  direction  et  la  partie
inférieure du tableau de bord.
Lors  du  déploiement  des  coussins
gonflables  SRS  conducteur,  passager
avant et de genoux, tout objet risque de
se transformer en projectile.

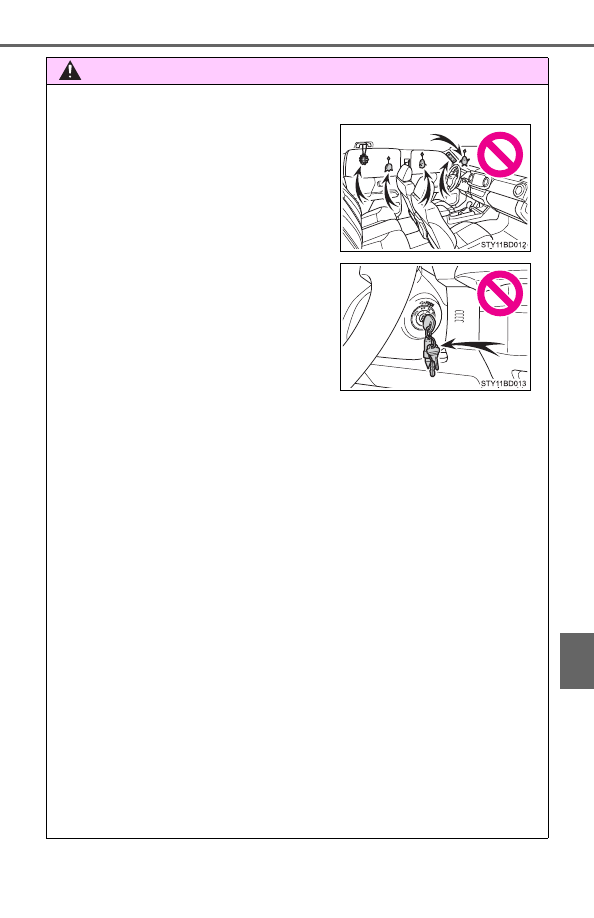

579

9

F

or owne

rs

ATTENTION

■

Précautions avec les coussins gonflables SRS

●

Ne suspendez aux crochets à vêtements aucun cintre nu ni aucun  objet
dur. En cas de déploiement des coussins gonflables SRS rideau, tous ces
objets  pourraient  se  transformer  en  projectiles  et  causer  des  blessures
graves, voire mortelles.

●

Si une housse en vinyle recouvre la partie où le coussins gonflable SRS
de genoux se déploie, veillez à l’enlever.

●

N’utilisez  aucun  accessoire  de  siège  venant  recouvrir  les  zones  de
déploiement des  coussins  gonflables SRS  latéraux,  car il  risquerait  d’en
gêner le déploiement. De tels accessoires peuvent empêcher les coussins
gonflables latéraux de fonctionner correctement, désactiver le dispositif ou
entraîner  le  déploiement  accidentel  des  coussins  latéraux,  entraînant  la
mort ou des blessures graves.

●

Évitez  de  faire  subir  des  chocs  ou  des  pressions  excessives  aux  zones
renfermant les composants des coussins gonflables SRS.
En effet, cela pourrait entraîner un mauvais fonctionnement des coussins
gonflables SRS.

●

Ne  touchez  à  aucun  composant  des  coussins  gonflables  SRS
immédiatement après leur déploiement (gonflage), car ils pourraient être
chauds.

●

Si vous avez des difficultés à respirer après le déploiement des coussins
gonflables  SRS,  ouvrez  une  porte  ou  une  vitre  pour  faire  entrer  de  l’air
frais, ou bien descendez du véhicule si cela ne présente pas de danger.
Retirez  tout résidu dès  que possible  afin d’éviter  d’éventuelles irritations
de la peau.

●

Ne  rien  fixer  sur  les  parties  telles  que
les  portes,  la  vitre  de  pare-brise,  les
vitres  latérales,  les  montants  avant  et
arrière,  les  rails  latéraux  de  toit  et  les
poignées de maintien.

●

Ne  pas  attacher  à  la  clé  des  objets
lourds,  pointus  ou  très  durs,  comme
d’autres  clés  par  exemple.  Ces  objets
risquent  d’entraver  le  déploiement  du
coussin  gonflable  SRS  de  genoux  ou
d’être  projetés  en  direction  du  siège
conducteur par la force de déploiement,
constituant ainsi un danger potentiel.

580

ATTENTION

■

Précautions avec les coussins gonflables SRS

●

Si  les  parties  renfermant  les  coussins  gonflables  SRS,  telles  que  la
garniture  centrale  du  volant  de  direction  et  les  garnitures  de  montants
avant et arrière, apparaissent abîmées ou craquelées, faites-les remplacer
par votre concessionnaire Toyota.

●

Ne placez aucun objet, par exemple un coussin, sur le siège du passager
avant. Cela a pour conséquence de répartir le poids du passager sur toute
la surface du siège, ce qui empêche le capteur de détecter normalement
le  poids  du  passager.  En  conséquence,  les  coussins  gonflables  SRS
frontaux  du  passager  avant  peuvent  ne  pas  se  déployer  en  cas  de
collision.

■

Modification et élimination en fin de vie des éléments du système de
coussins gonflables SRS

Consultez  impérativement  votre  concessionnaire  Toyota  si  vous  avez
besoin  d’intervenir  sur  votre  véhicule  ou  de  procéder  à  l’une  des
modifications  suivantes.  Les  coussins  gonflables  SRS  peuvent  ne  pas
fonctionner  correctement  ou  se  déployer  (gonfler)  accidentellement,
provoquant ainsi des blessures graves, voire mortelles.

●

Installation,  dépose,  démontage  et  réparations  des  coussins  gonflables
SRS

●

Réparations,  modifications,  démontage  ou  remplacement  du  volant,  du
tableau de bord, de la planche de bord, des sièges ou de leur garnissage,
des montants avant, latéraux et arrière ou des rails latéraux de toit

●

Réparation  ou  modification  des  ailes  avant,  du  bouclier  avant,  ou  des
flancs de l’habitacle

●

Installation  d’un  équipement  de  protection  sur  la  calandre  (pare-buffle,
pare-kangourou,  etc.),  d’un  chasse-neige,  de  treuils  ou  d’une  galerie  de
toit

●

Modification des suspensions du véhicule

●

Installation d’appareils électroniques, tels qu’un émetteur/récepteur radio
ou lecteur de CD

●

Aménagements  du  véhicule  visant  à  permettre  sa  conduite  par  une
personne atteinte d’un handicap physique

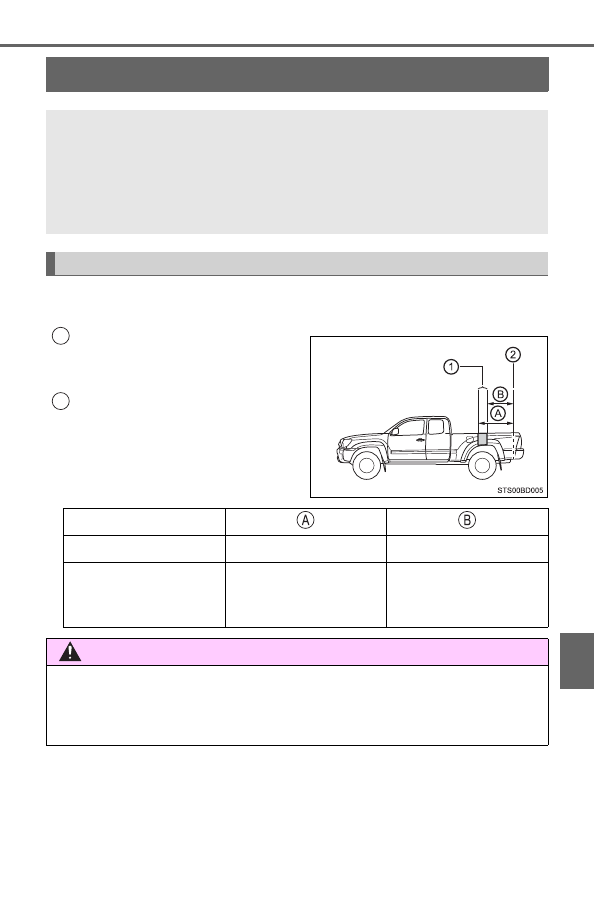

581

9

F

or owne

rs

Camper information

The figures given in the illustration indicate the recommended center
of gravity zone.

Recommended  location  for
cargo center of gravity for cargo
weight rating
Rear end of truck bed

This information has been prepared in accordance with regulation
issued by the National Highway Traffic Safety Administration of the
U.S. Department of Transportation. It provides the purchasers and/
or  prospective  purchasers  of  Toyota  vehicles  with  information  on
truck-camper  loading.  Your  Toyota  dealer  will  help  answer  any
questions you may have as you read this information.

Center of gravity location

1

2

Access Cab models

49.9 in. (1267 mm)

36.1 in. (917 mm)

Double Cab models



With short deck



With long deck

41.1 in. (1045 mm)
41.5 in. (1055 mm)

31.8 in. (807 mm)
27.8 in. (706 mm)

WARNING

■

Loading precaution

If  a  load  is  too  far  back,  it  can  cause  dangerous  handling.  If  it  is  too  far
forward, the front axle may be overloaded.

582

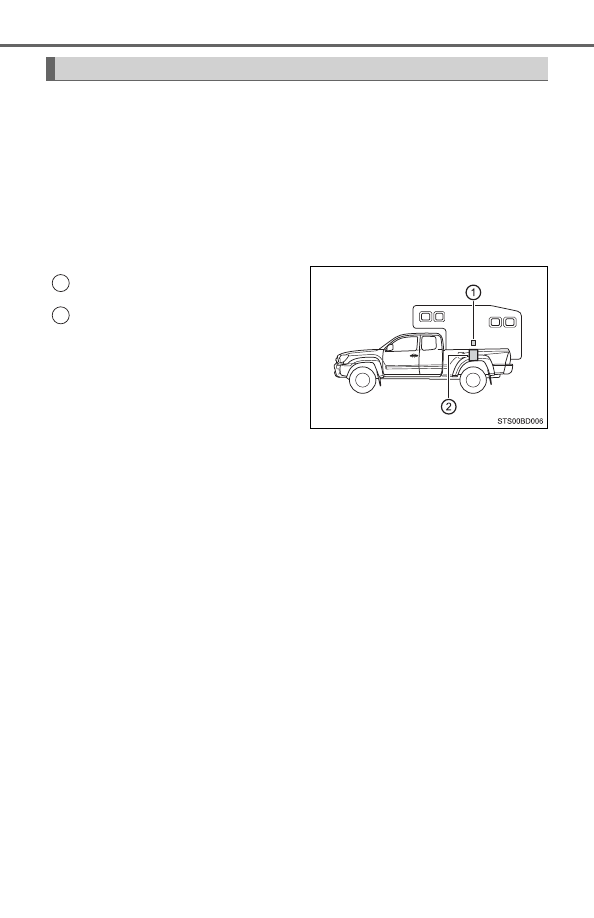

When the truck is used to carry a slide-in camper, the total cargo load
of the truck consists of the manufacturer’s camper weight figure, the
weight  of  installed  additional  camper  equipment  not  included  in  the
manufacturer’s camper weight figure, the weight of camper cargo, and
the weight of passengers in the camper.
The total cargo load should not exceed the truck’s cargo weight rating
and  the  camper’s  center  of  gravity  should  fall  within  the  truck’s
recommended center of gravity zone when installed.

Camper center of gravity

Recommended

center

of

gravity location zone

Cargo weight rating and proper matching

1

2

583

9

F

or owne

rs

■

Cargo weight rating

NO. Engine

Trans

missi

on

Drive

Cab

Bed

Grade

Pass
enge

r

V.C.W

Cargo

Weig

ht

Ratin

g

lbs

lbs

1

2TR

6AT

2WD

Access Long

SR5

4

1,500

900

2

2TR

6AT

Double Short

SR5

5

1,400

650

3

2GR

6AT

Access Long

SR5

4

1,400

800

4

2GR

6AT

Double Short

SR5

5

1,200

450

5

2GR

6AT

Double Short Limited

5

1,250

500

6

2GR

6AT

Double Long

SR5

5

1,200

450

7

2GR

6AT

Double Long Limited

5

1,195

445

8

2TR

6AT

4WD

Access Long

SR5

4

1,300

700

9

2GR

6MT

Access Long

SR5

4

1,100

500

10

2GR

6AT

Access Long

SR5

4

1,150

550

11

2GR

6MT

Double Short

SR5

5

945

195

12

2GR

6AT

Double Short

SR5

5

990

240

13

2GR

6AT

Double Short Limited

5

945

195

14

2GR

6AT

Double Long

SR5

5

940

190

15

2GR

6AT

Double Long Limited

5

945

195

WARNING

■

Overloading

Be  careful  —  overloading  can  cause  dangerous  braking  and  handling
problems, and can damage your vehicle and its tires.

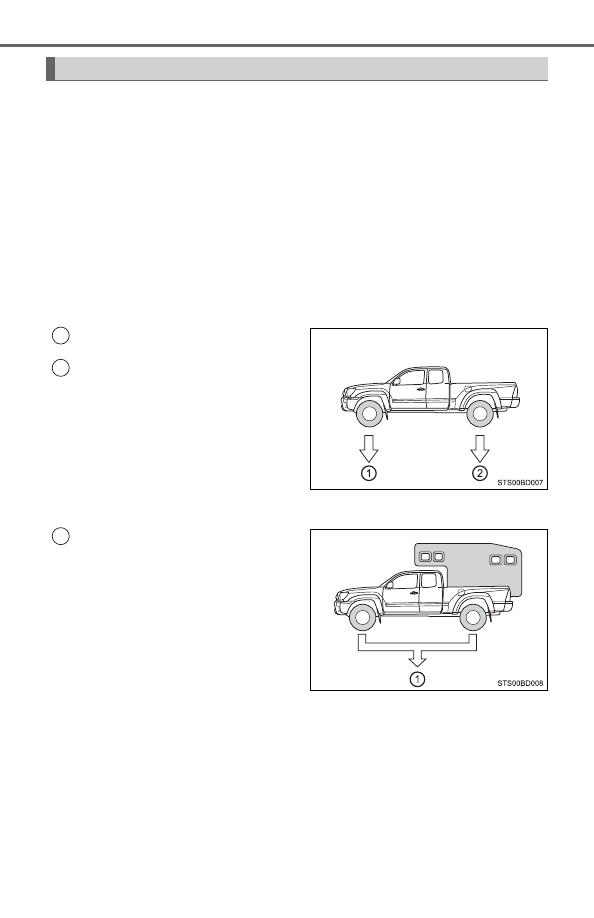

584

Secure  loose  items  to  prevent  weight  shifts  that  could  affect  the
balance of your vehicle. When the truck camper is loaded, drive to a
scale  and  weigh  on  the  front  and  on  the  rear  wheels  separately  to
determine axle loads. Individual axle loads should not exceed either
of the Gross Axle Weight Ratings (GAWR). The total of the axle loads
should not exceed the Gross Vehicle Weight Rating (GVWR). These
ratings are given on the vehicle certification label which is located on
the door latch post on the left side of the vehicle. (



P. 535) If weight

ratings  are  exceeded,  move  or  remove  items  to  bring  all  weights
below the ratings.



Gross axle weight rating

Front GAWR

Rear GAWR



Gross vehicle weight rating

Not exceed GVWR

Gross axle and vehicle weight ratings

1

2

1

585

9

F

or owne

rs

■

GAWR and GVWR

*

:

The model code is indicated on the Certification Label. (



P. 535

)

Model code

*

GAWR

GVWR

Front

Rear

Except  GRN310L-PRTSHA/
GRN310L-PRTLHA

2940 lb.

(1335 kg)

3280 lb.

(1490 kg)

5600 lb.

(2545 kg)

GRN310L-PRTSHA/
GRN310L-PRTLHA

3050 lb.

(1385 kg)
