Toyota Corolla Hybrid (2021 year). Manual in english - part 9

525

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns

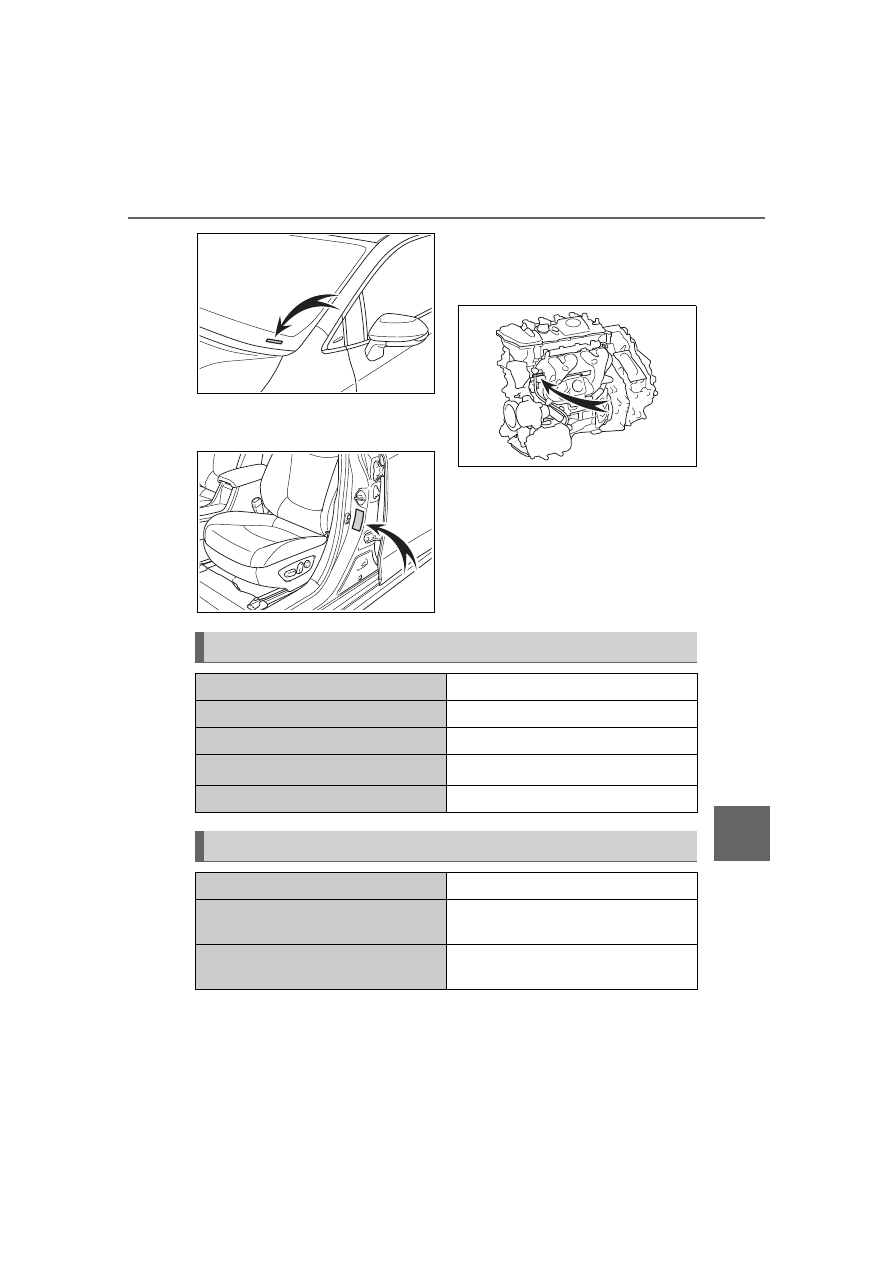

This number is also on the Certi-
fication Label.

■

Engine number

The engine number is stamped
on the engine block as shown.

Engine

Model

1.8 L 4-cylinder (2ZR-FXE)

Type

4-cylinder in line, 4-cycle, gasoline

Bore and stroke

3.17



 3.48 in. (80.5



 88.3 mm)

Displacement

109.7 cu. in. (1798 cm

3

)

Valve clearance

Automatic adjustment

Fuel

Fuel type

Unleaded gasoline only

Octane Rating

87 (Research Octane Number 91) or
higher

Fuel tank capacity
(Reference)

11.4 gal. (43.0 L, 9.5 Imp. gal.)

526

9-1. Specifications

COROLLA HV_U

■

Oil capacity (Drain and refill
[Reference

*

])

*

: The engine oil capacity is a refer-

ence quantity to be used when
changing the engine oil. Warm up
the engine and turn off the hybrid
system, wait more than 5 min-
utes, and check the oil level on
the dipstick.

■

Engine oil selection

“Toyota Genuine Motor Oil” is
used in your Toyota vehicle. Use
Toyota approved “Toyota Genu-
ine Motor Oil” or equivalent to

satisfy the following grade and
viscosity.
Oil grade: API SN/RC multi-
grade engine oil
Recommended viscosity: SAE
0W-16

Outside temperature

SAE 0W-16 is the best choice
for good fuel economy and good
starting in cold weather.
If SAE 0W-16 is not available,
SAE 0W-20 oil may be used.

Electric motor (traction motor)

Type

Permanent magnet synchronous
motor

Maximum output

53 kW

Maximum torque

120.2 ft•lbf (163 N•m, 16.6 kgf•m)

Hybrid battery (traction battery)

Type

Nickel-Metal hydride
battery

Lithium-ion battery

Voltage

7.2 V/module

3.7 V/cell

Capacity

6.5 Ah

4.0 Ah

Quantity

28 modules

56 cells

Nominal voltage

201.6 V

207.2 V

Lubrication system

With filter

4.4 qt. (4.2 L, 3.7 Imp.
qt.)

Without
filter

4.1 qt. (3.9 L, 3.4 Imp.
qt.)

527

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns

However, it must be replaced
with SAE 0W-16 at the next oil
change.
Oil viscosity (0W-16 is explained
here as an example):
• The 0W in 0W-16 indicates

the characteristic of the oil
which allows cold startability.
Oils with a lower value before
the W allow for easier starting
of the engine in cold weather.

• The 16 in 0W-16 indicates the

viscosity characteristic of the
oil when the oil is at high tem-
perature. An oil with a higher
viscosity (one with a higher

value) may be better suited if
the vehicle is operated at high
speeds, or under extreme
load conditions.

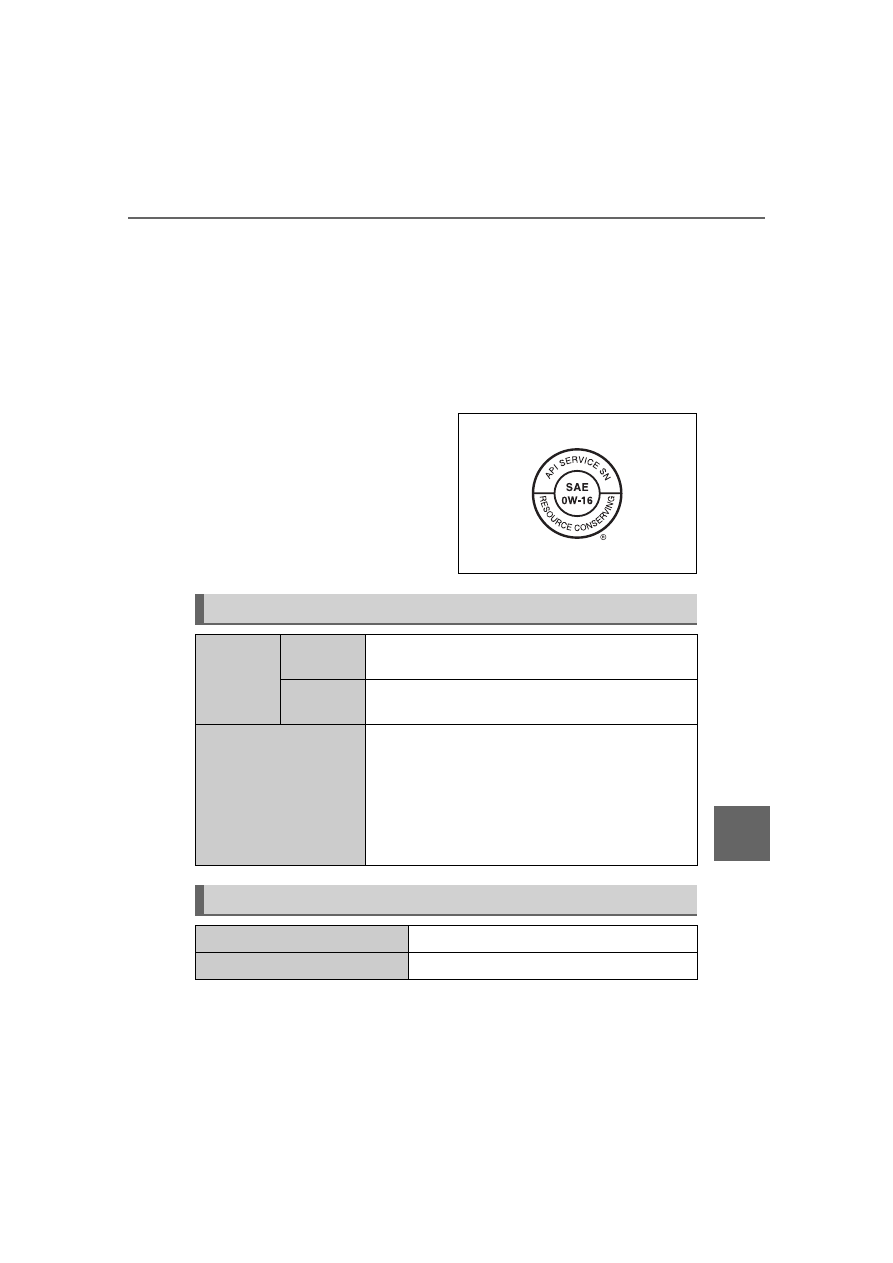

How to read oil container label:
API registered mark is added to
some oil containers to help you
select the oil you should use.

Cooling system

Capacity
(Refer-
ence)

Gasoline
engine

5.9 qt. (5.6 L, 4.9 Imp. qt.)

Power con-
trol unit

1.5 qt. (1.4 L, 1.2 Imp. qt.)

Coolant type

Use either of the following:



“Toyota Super Long Life Coolant”



Similar high-quality ethylene glycol-based
non-silicate, non-amine, non-nitrite, and
non-borate coolant with long-life hybrid organic
acid technology

Do not use plain water alone.

Ignition system (spark plug)

Make

DENSO FC16HR-CY9

Gap

0.035 in. (0.9 mm)

528

9-1. Specifications

COROLLA HV_U

*

: The fluid capacity is a reference quantity.

If replacement is necessary, contact your Toyota dealer.

NOTICE

■

Iridium-tipped spark plugs

Use only iridium-tipped spark plugs. Do not adjust the spark plug gap.

Electrical system (12-volt battery)

Open voltage at 68°F (20°C):

12.0 V or higher
(Turn the power switch off and turn on the
high beam headlights for 30 seconds.)

Charging rates
Quick charge
Slow charge

15 A max.
5 A max.

Hybrid transmission

Fluid capacity

*

3.8 qt. (3.6 L, 3.2 Imp. qt.)

Fluid type

Toyota Genuine ATF WS

NOTICE

■

Hybrid transmission fluid type

Using transmission fluid other than the above type may cause abnormal

noise or vibration, or ultimately damage the transmission of your vehicle.

Brakes

Pedal clearance

*1

5.2 in. (133 mm) Min.

Pedal free play

0.04



 0.24 in. (1



 6 mm)

Brake pad wear limit



Front

0.07 in. (1.8 mm)



Rear

0.08 in. (2.0 mm)

529

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns

*1

:Minimum pedal clearance when depressed with a force of 67.4 lbf (300

N, 30.6 kgf) while the hybrid system is operating.

*2

:Make sure to confirm that the brake system warning light (yellow) does

not illuminate. (If the brake system warning light illuminates, refer to
P.478.)



Type A

Parking brake indicator

*2

When pulling the parking brake switch for
1 to 2 seconds: comes on
When pushing the parking brake switch for
1 to 2 seconds: turns off

Fluid type

FMVSS No.116 DOT 3 or SAE J1703
FMVSS No.116 DOT 4 or SAE J1704

Steering

Free play

Less than 1.2 in. (30 mm)

Tires and wheels

Tire size

195/65R15 91S, T125/70D17 98M

Tire inflation pressure
(Recommended cold tire
inflation pressure)



Front

38 psi (260 kPa, 2.6 kgf/cm

2

 or bar)



Rear

36 psi (250 kPa, 2.5 kgf/cm

2

 or bar)



Spare

60 psi (420 kPa, 4.2 kgf/cm

2

 or bar)

Wheel size

15



 6 1/2J, 17



 4T (compact spare)

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

530

9-1. Specifications

COROLLA HV_U



Type B

A: Wedge base bulbs (clear)
B: Wedge base bulbs (amber)
C: Double end bulbs

Tire size

195/65R15 91S

Tire inflation pressure
(Recommended cold tire
inflation pressure)



Front

38 psi (260 kPa, 2.6 kgf/cm

2

 or bar)



Rear

36 psi (250 kPa, 2.5 kgf/cm

2

 or bar)



Spare

None

Wheel size

15



 6 1/2J

Wheel nut torque

76 ft•lbf (103 N•m, 10.5 kgf•m)

Light bulbs

Light bulbs

Bulb No.

W

Type

Exterior

Front side marker lights

—

5

A

Rear side marker lights

—

5

A

Rear turn signal lights

—

21

B

Back-up lights

—

16

A

Interior

Front interior lights/personal
lights

—

5

A

Vanity lights

—

8

A

Rear interior light

—

8

C

Trunk light

—

5

A

531

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns

■

Gasoline quality

In very few cases, driveability prob-

lems may be caused by the brand of

gasoline you are using. If driveability

problems persist, try changing the

brand of gasoline. If this does not

correct the problem, consult your

Toyota dealer.

■

Recommendation of the use of

gasoline containing detergent

additives

●

Toyota recommends the use of

gasoline that contains detergent

additives to avoid the build-up of

engine deposits.

●

All gasoline sold in the U.S.A. con-

tains minimum detergent additives

to clean and/or keep clean intake

systems, per EPA’s lowest addi-

tives concentration program.

●

Toyota strongly recommends the

use of Top Tier Detergent Gaso-

line. For more information on Top

Tier Detergent Gasoline and a list

of marketers, please go to the offi-

cial website www.toptiergas.com.

■

Recommendation of the use of

low emissions gasoline

Gasolines containing oxygenates

such as ethers and ethanol, as well

as reformulated gasolines, are avail-

able in some cities. These fuels are

typically acceptable for use, provid-

ing they meet other fuel require-

ments.
Toyota recommends these fuels,

since the formulations allow for

reduced vehicle emissions.

■

Non-recommendation of the

use of blended gasoline

●

Use only gasoline containing up to

15% ethanol.

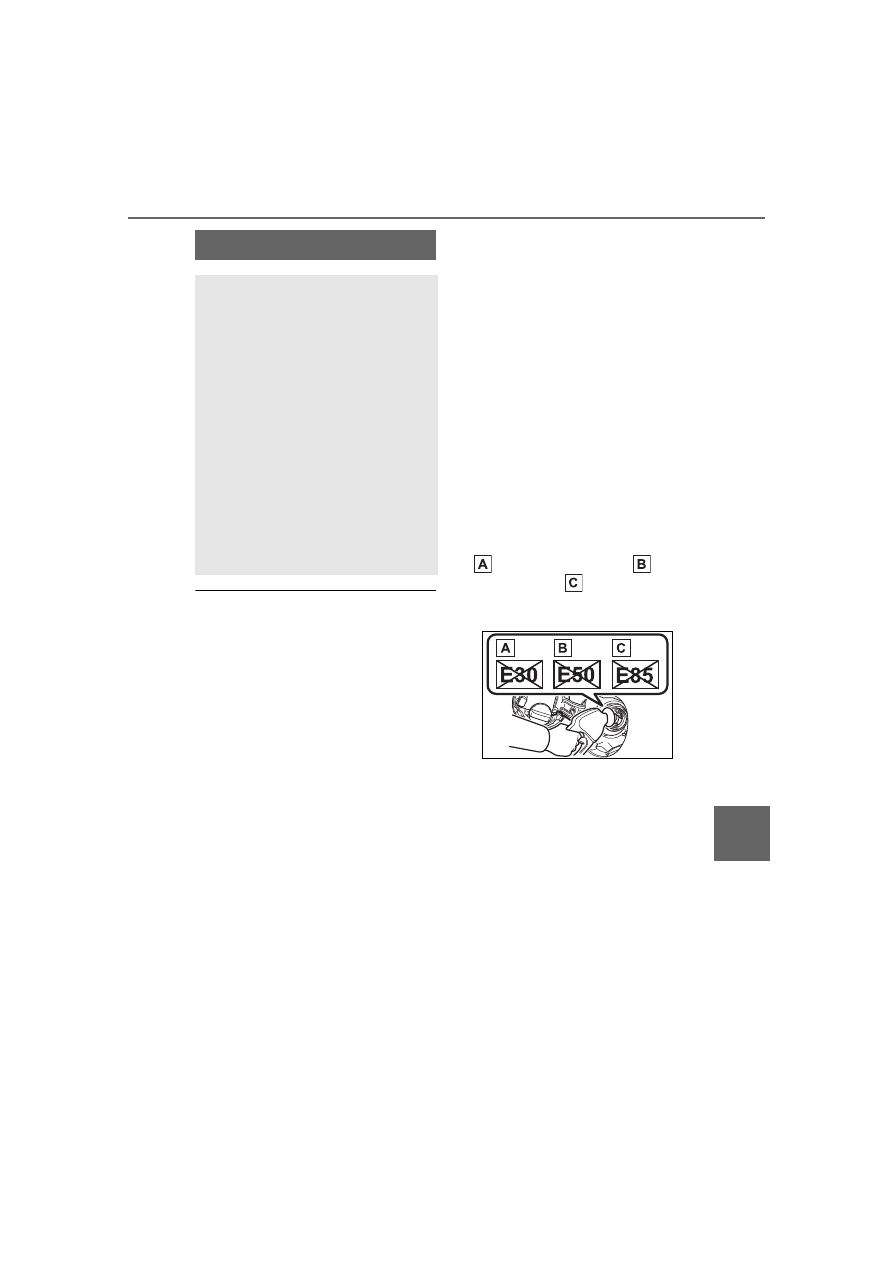

DO NOT use any flex-fuel or gas-

oline that could contain more than

15% ethanol, including from any

pump labeled E30 (30% ethanol
[

]), E50 (50% ethanol [

]), E85

(85% ethanol [

]) (which are only

some examples of fuel containing

more than 15% ethanol).

●

If you use gasohol in your vehicle,

be sure that it has an octane rat-

ing no lower than 87.

●

Toyota does not recommend the

use of gasoline containing metha-

nol.

■

Non-recommendation of the

use of gasoline containing MMT

Some gasoline contains an octane

enhancing additive called MMT

(Methylcyclopentadienyl Manga-

nese Tricarbonyl).
Toyota does not recommend the use

of gasoline that contains MMT. If

fuel containing MMT is used, your

emission control system may be

Fuel information

You must only use unleaded
gasoline.
Select octane rating of 87
(Research Octane Number
91) or higher. Use of
unleaded gasoline with an
octane rating lower than 87
may result in engine knock-
ing. Persistent knocking
can lead to engine damage.

At minimum, the gasoline you
use should meet the specifica-
tions of ASTM D4814 in the
U.S.A.

532

9-1. Specifications

COROLLA HV_U

adversely affected.
The malfunction indicator lamp on

the instrument cluster may come on.

If this happens, contact your Toyota

dealer for service.

■

If your engine knocks

●

Consult your Toyota dealer.

●

You may occasionally notice light

knocking for a short time while

accelerating or driving uphill. This

is normal and there is no need for

concern.

NOTICE

■

Notice on fuel quality

●

Do not use improper fuels. If

improper fuels are used, the

engine will be damaged.

●

Do not use leaded gasoline.

Leaded gasoline can cause

damage to your vehicle’s

three-way catalytic converters

causing the emission control

system to malfunction.

●

Do not use gasohol other than

the type previously stated.

Other gasohol may cause fuel

system damage or vehicle per-

formance problems.

●

Using unleaded gasoline with

an octane number or rating

lower than the level previously

stated will cause persistent

heavy knocking.

At worst, this will lead to engine

damage.

■

Fuel-related poor driveability

If poor driveability (poor hot start-

ing, vaporization, engine knock-

ing, etc.) is encountered after

using a different type of fuel, dis-

continue the use of that type of

fuel.

■

When refueling with gasohol

Take care not to spill gasohol. It

can damage your vehicle’s paint.

533

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns



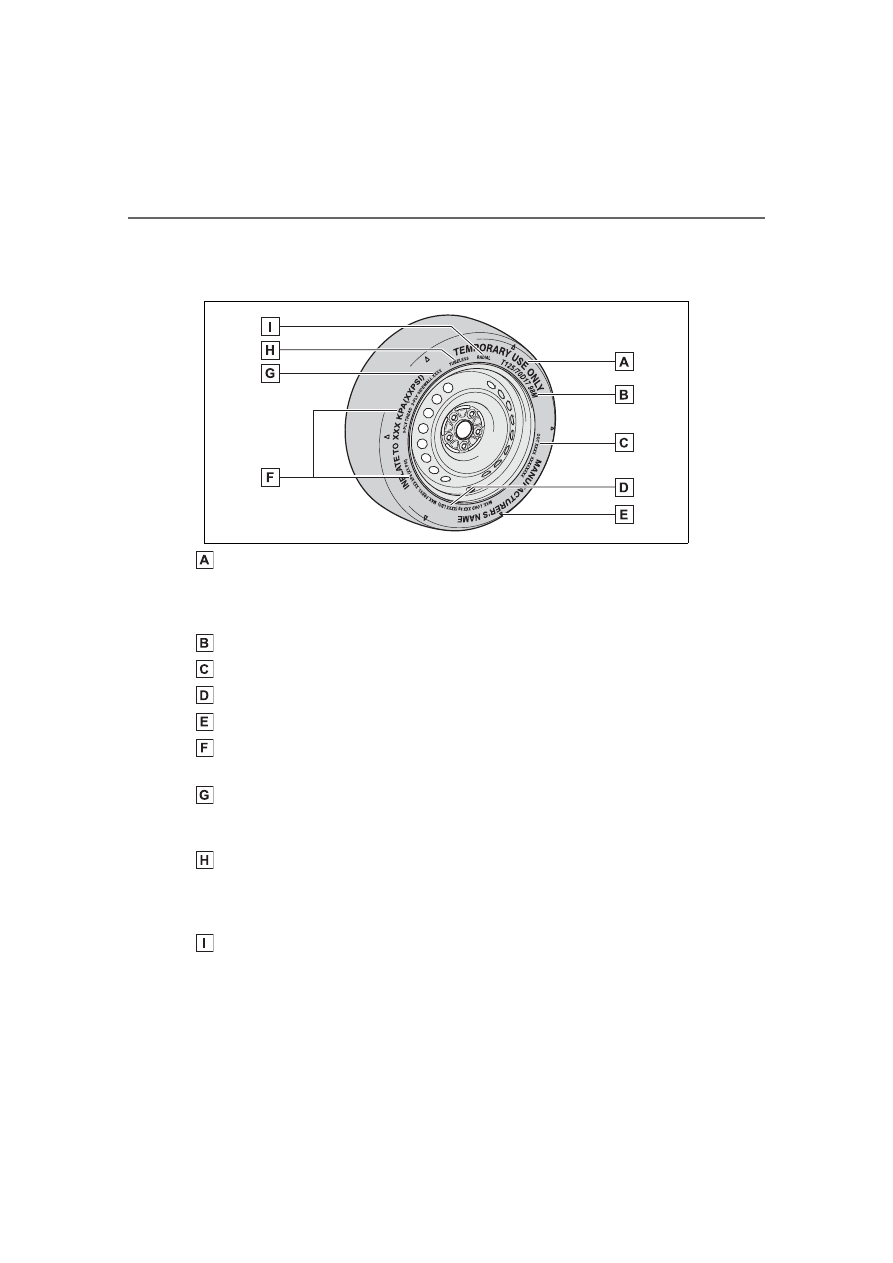

Full-size tire

Tire size (



P.535)

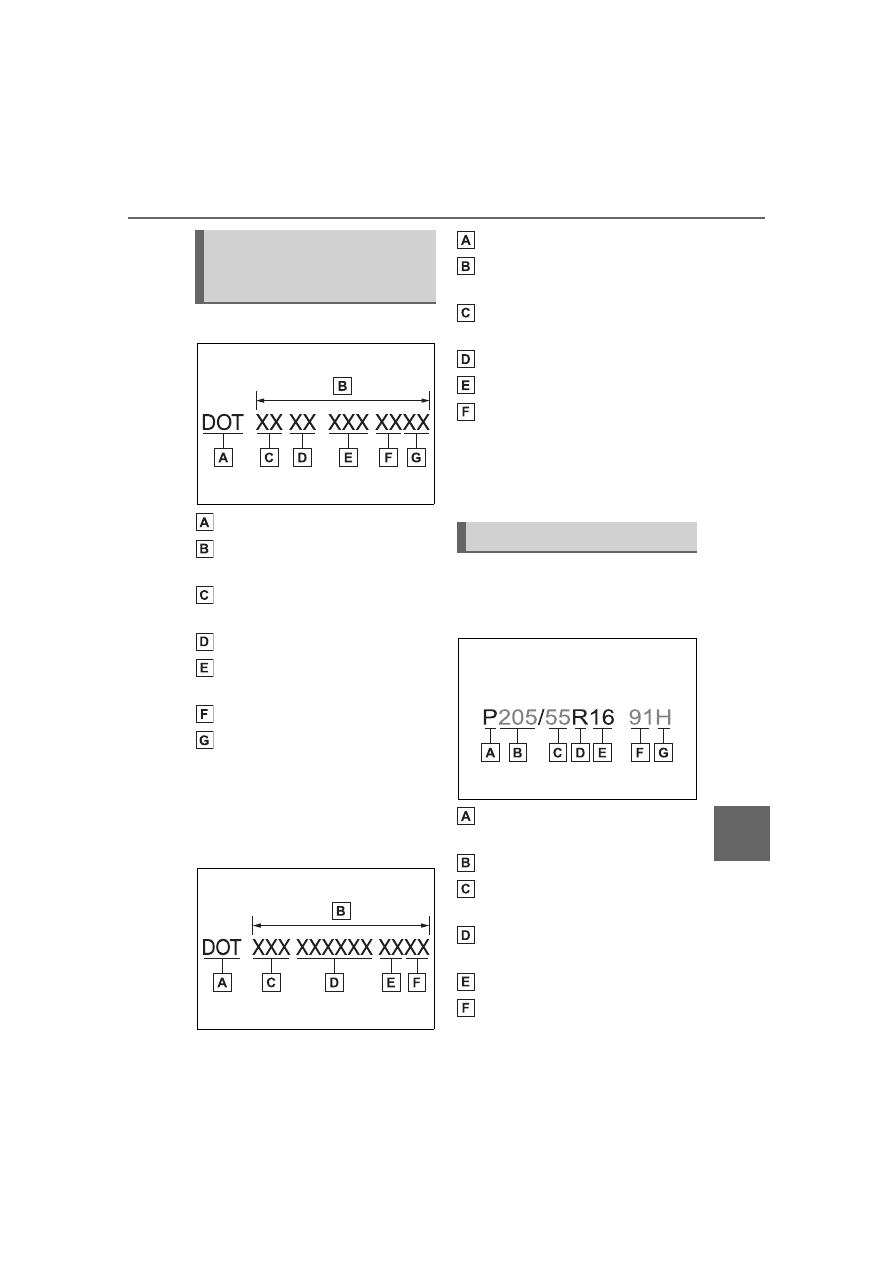

DOT and Tire Identification Number (TIN) (



P.535)

Uniform tire quality grading

For details, see “Uniform Tire Quality Grading” that follows.

Location of treadwear indicators (



P.441)

Tire ply composition and materials

Plies are layers of rubber-coated parallel cords. Cords are the strands
which form the plies in a tire.

Radial tires or bias-ply tires

A radial tire has “RADIAL” on the sidewall. A tire not marked “RADIAL” is a
bias-ply tire.

TUBELESS or TUBE TYPE

A tubeless tire does not have a tube and air is directly put into the tire. A
tube type tire has a tube inside the tire and the tube maintains the air pres-
sure.

Load limit at maximum cold tire inflation pressure (



P.442)

Maximum cold tire inflation pressure (



P.529)

This means the pressure to which a tire may be inflated.

Summer tires or all season tires (



P.442)

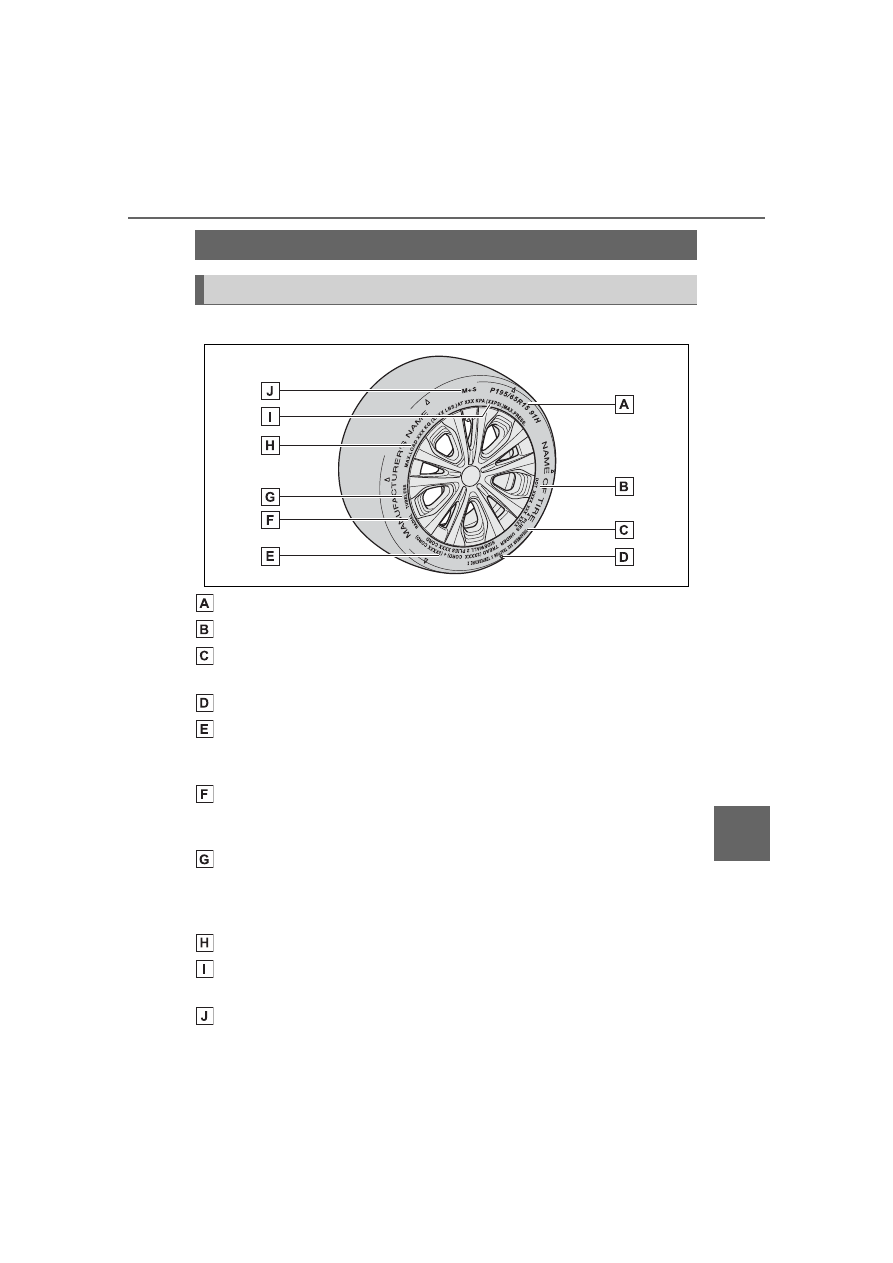

Tire information

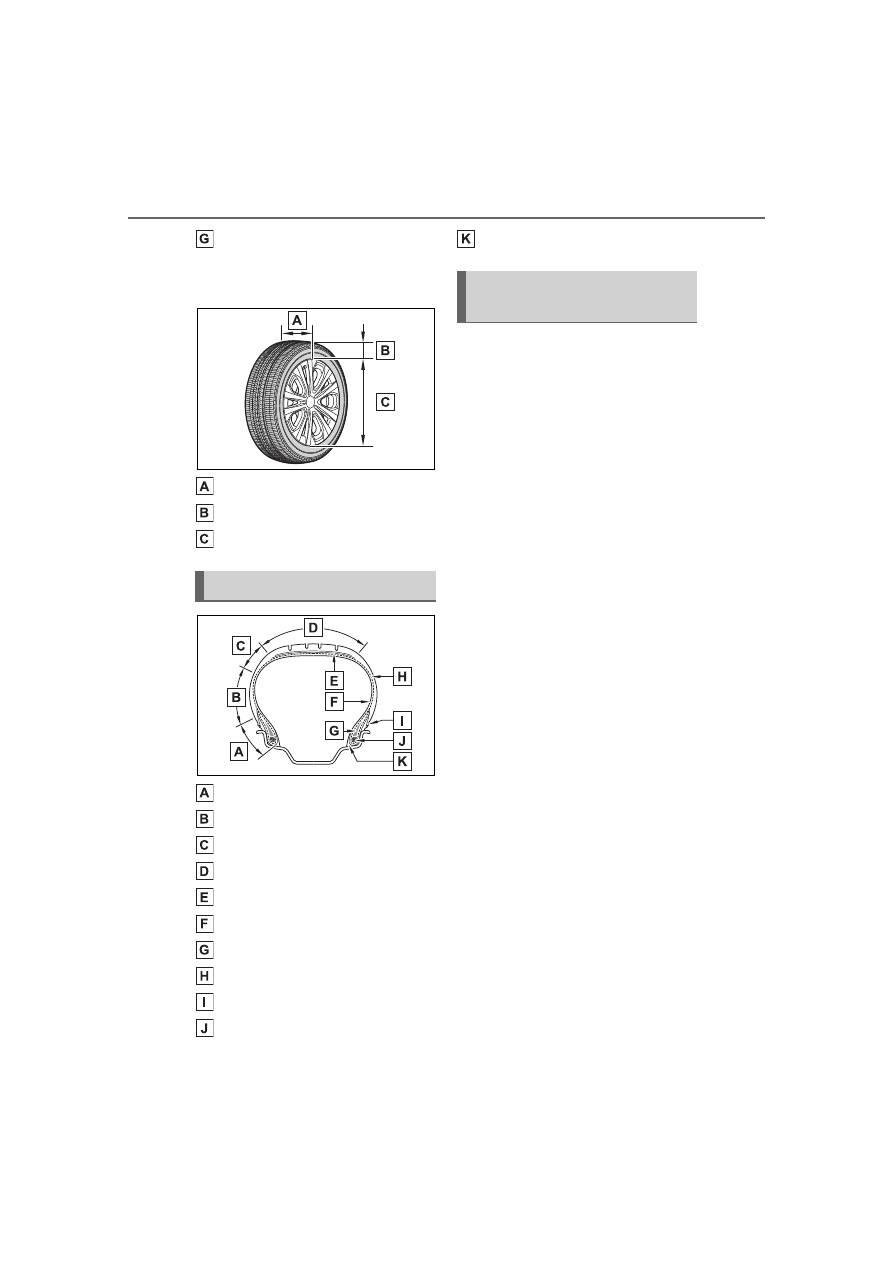

Typical tire symbols

534

9-1. Specifications

COROLLA HV_U

An all season tire has “M+S” on the sidewall. A tire not marked “M+S” is a
summer tire.



Compact spare tire

“TEMPORARY USE ONLY”

A compact spare tire is identified by the phrase “TEMPORARY USE ONLY”
molded on its sidewall. This tire is designed for temporary emergency use
only.

Tire size (



P.535)

DOT and Tire Identification Number (TIN) (



P.535)

Load limit at maximum cold tire inflation pressure (



P.442)

Location of treadwear indicators (



P.441)

Maximum cold tire inflation pressure (



P.529)

This means the pressure to which a tire may be inflated.

Tire ply composition and materials

Plies are layers of rubber-coated parallel cords. Cords are the strands
which form the plies in a tire.

TUBELESS or TUBE TYPE

A tubeless tire does not have a tube and air is directly put into the tire. A
tube type tire has a tube inside the tire and the tube maintains the air pres-
sure.

Radial tires or bias-ply tires

A radial tire has “RADIAL” on the sidewall. A tire not marked “RADIAL” is a
bias-ply tire.

535

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns



Type A

DOT symbol

*

Tire Identification Number
(TIN)
Tire manufacturer’s identifi-
cation mark
Tire size code
Manufacturer’s optional tire
type code (3 or 4 letters)
Manufacturing week
Manufacturing year

*

: The DOT symbol certifies that the

tire conforms to applicable Fed-
eral Motor Vehicle Safety Stan-
dards.



Type B

DOT symbol

*

Tire Identification Number
(TIN)
Tire manufacturer’s identifi-
cation mark
Manufacturer’s code
Manufacturing week
Manufacturing year

*

: The DOT symbol certifies that the

tire conforms to applicable Fed-
eral Motor Vehicle Safety Stan-
dards.

■

Typical tire size information

The illustration indicates typical
tire size.

Tire use (P = Passenger car,
T = Temporary use)
Section width (millimeters)
Aspect ratio (tire height to
section width)
Tire construction code (R =
Radial, D = Diagonal)
Wheel diameter (inches)
Load index (2 digits or 3 dig-
its)

Typical DOT and Tire
Identification Number
(TIN)

Tire size

536

9-1. Specifications

COROLLA HV_U

Speed symbol (alphabet with
one letter)

■

Tire dimensions

Section width
Tire height
Wheel diameter

Bead
Sidewall
Shoulder
Tread
Belt
Inner liner
Reinforcing rubber
Carcass
Rim lines
Bead wires

Chafer

This information has been pre-
pared in accordance with regu-
lations issued by the National
Highway Traffic Safety Adminis-
tration of the U.S. Department of
Transportation.
It provides the purchasers
and/or prospective purchasers
of Toyota vehicles with informa-
tion on uniform tire quality grad-
ing.

Your Toyota dealer will help answer
any questions you may have as you
read this information.

■

DOT quality grades

All passenger vehicle tires must
conform to Federal Safety
Requirements in addition to
these grades. Quality grades
can be found where applicable
on the tire sidewall between
tread shoulder and maximum
section width.

For example: Treadwear 200 Trac-
tion AA Temperature A

■

Treadwear

The treadwear grade is a com-
parative rating based on the
wear rate of the tire when tested
under controlled conditions on a
specified government test
course.

For example, a tire graded 150

Tire section names

Uniform Tire Quality
Grading

537

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns

would wear one and a half (1 - 1/2)
times as well on the government
course as a tire graded 100.
The relative performance of tires
depends upon the actual conditions
of their use. Performance may differ
significantly from the norm due to
variations in driving habits, service
practices and differences in road
characteristics and climate.

■

Traction AA, A, B, C

The traction grades, from high-
est to lowest, are AA, A, B and
C, and they represent the tire’s
ability to stop on wet pavement
as measured under controlled
conditions on specified govern-
ment test surfaces of asphalt
and concrete.

A tire marked C may have poor
traction performance.
Warning: The traction grade
assigned to this tire is based on
braking (straight ahead) traction
tests and does not include corner-
ing (turning) traction.

■

Temperature A, B, C

The temperature grades are A

(the highest), B, and C, repre-
senting the tire’s resistance to
the generation of heat and its
ability to dissipate heat when
tested under controlled condi-
tions on a specified indoor labo-
ratory test wheel.

Sustained high temperature can
cause the material of the tire to
degenerate and reduce tire life, and
excessive temperature can lead to
sudden tire failure.
Grade C corresponds to a level of
performance which all passenger
car tires must meet under the Fed-
eral Motor Vehicle Safety Standard
No. 109.
Grades B and A represent higher
levels of performance on the labo-
ratory test wheel than the minimum
required by law.
Warning: The temperature grades
of a tire assume that it is properly
inflated and not overloaded.
Excessive speed, underinflation, or
excessive loading, either sepa-
rately or in combination, can cause
heat buildup and possible tire fail-
ure.

Glossary of tire terminology

Tire related term

Meaning

Cold tire inflation pressure

Tire pressure when the vehicle has been
parked for three hours or more, or has not
been driven more than 1 mile or 1.5 km
under that condition

Maximum inflation pressure

The maximum cold inflated pressure to
which a tire may be inflated, shown on the
sidewall of the tire

538

9-1. Specifications

COROLLA HV_U

Recommended inflation pres-
sure

Cold tire inflation pressure recommended
by a manufacturer

Accessory weight

The combined weight (in excess of those
standard items which may be replaced) of
automatic transmission, power steering,
power brakes, power windows, power
seats, radio and heater, to the extent that
these items are available as fac-
tory-installed equipment (whether installed
or not)

Curb weight

The weight of a motor vehicle with stan-
dard equipment, including the maximum
capacity of fuel, oil and coolant, and if so
equipped, air conditioning and additional
weight optional engine

Maximum loaded vehicle
weight

The sum of:
(a) Curb weight
(b) Accessory weight
(c) Vehicle capacity weight
(d) Production options weight

Normal occupant weight

150 lb. (68 kg) times the number of occu-
pants specified in the second column of
Table 1

*

 that follows

Occupant distribution

Distribution of occupants in a vehicle as
specified in the third column of Table 1

*



below

Production options weight

The combined weight of installed regular
production options weighing over 5 lb. (2.3
kg) in excess of the standard items which
they replace, not previously considered in
curb weight or accessory weight, including
heavy duty brakes, ride levelers, roof rack,
heavy duty battery, and special trim

Rim

A metal support for a tire or a tire and tube
assembly upon which the tire beads are
seated

Tire related term

Meaning

539

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns

Rim diameter (Wheel diame-
ter)

Nominal diameter of the bead seat

Rim size designation

Rim diameter and width

Rim type designation

The industry manufacturer’s designation
for a rim by style or code

Rim width

Nominal distance between rim flanges

Vehicle capacity weight (Total
load capacity)

The rated cargo and luggage load plus 150
lb. (68 kg) times the vehicle’s designated
seating capacity

Vehicle maximum load on the
tire

The load on an individual tire that is deter-
mined by distributing to each axle its share
of the maximum loaded vehicle weight,
and dividing by two

Vehicle normal load on the tire

The load on an individual tire that is deter-
mined by distributing to each axle its share
of curb weight, accessory weight, and nor-
mal occupant weight (distributed in accor-
dance with Table 1

*

 below), and dividing by

two

Weather side

The surface area of the rim not covered by
the inflated tire

Bead

The part of the tire that is made of steel
wires, wrapped or reinforced by ply cords
and that is shaped to fit the rim

Bead separation

A breakdown of the bond between compo-
nents in the bead

Bias ply tire

A pneumatic tire in which the ply cords that
extend to the beads are laid at alternate
angles substantially less than 90 degrees
to the centerline of the tread

Carcass

The tire structure, except tread and side-
wall rubber which, when inflated, bears the
load

Chunking

The breaking away of pieces of the tread
or sidewall

Cord

The strands forming the plies in the tire

Tire related term

Meaning

540

9-1. Specifications

COROLLA HV_U

Cord separation

The parting of cords from adjacent rubber
compounds

Cracking

Any parting within the tread, sidewall, or
innerliner of the tire extending to cord
material

CT

A pneumatic tire with an inverted flange
tire and rim system in which the rim is
designed with rim flanges pointed radially
inward and the tire is designed to fit on the
underside of the rim in a manner that
encloses the rim flanges inside the air cav-
ity of the tire

Extra load tire

A tire designed to operate at higher loads
and at higher inflation pressures than the
corresponding standard tire

Groove

The space between two adjacent tread ribs

Innerliner

The layer(s) forming the inside surface of a
tubeless tire that contains the inflating
medium within the tire

Innerliner separation

The parting of the innerliner from cord
material in the carcass

Intended outboard sidewall

(a) The sidewall that contains a whitewall,
bears white lettering, or bears manufac-
turer, brand, and/or model name molding
that is higher or deeper than the same
molding on the other sidewall of the tire, or
(b) The outward facing sidewall of an
asymmetrical tire that has a particular side
that must always face outward when
mounted on a vehicle

Light truck (LT) tire

A tire designated by its manufacturer as
primarily intended for use on lightweight
trucks or multipurpose passenger vehicles

Load rating

The maximum load that a tire is rated to
carry for a given inflation pressure

Maximum load rating

The load rating for a tire at the maximum
permissible inflation pressure for that tire

Tire related term

Meaning

541

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns

Maximum permissible inflation
pressure

The maximum cold inflation pressure to
which a tire may be inflated

Measuring rim

The rim on which a tire is fitted for physical
dimension requirements

Open splice

Any parting at any junction of tread, side-
wall, or innerliner that extends to cord
material

Outer diameter

The overall diameter of an inflated new tire

Overall width

The linear distance between the exteriors
of the sidewalls of an inflated tire, including
elevations due to labeling, decorations, or
protective bands or ribs

Passenger car tire

A tire intended for use on passenger cars,
multipurpose passenger vehicles, and
trucks, that have a gross vehicle weight
rating (GVWR) of 10,000 lb. or less.

Ply

A layer of rubber-coated parallel cords

Ply separation

A parting of rubber compound between
adjacent plies

Pneumatic tire

A mechanical device made of rubber,
chemicals, fabric and steel or other materi-
als, that, when mounted on an automotive
wheel, provides the traction and contains
the gas or fluid that sustains the load

Radial ply tire

A pneumatic tire in which the ply cords that
extend to the beads are laid at substan-
tially 90 degrees to the centerline of the
tread

Reinforced tire

A tire designed to operate at higher loads
and at higher inflation pressures than the
corresponding standard tire

Section width

The linear distance between the exteriors
of the sidewalls of an inflated tire, exclud-
ing elevations due to labeling, decoration,
or protective bands

Sidewall

That portion of a tire between the tread
and bead

Tire related term

Meaning

542

9-1. Specifications

COROLLA HV_U

*

: Table 1 -Occupant loading and distribution for vehicle normal load for var-

ious designated seating capacities

Sidewall separation

The parting of the rubber compound from
the cord material in the sidewall

Snow tire

A tire that attains a traction index equal to
or greater than 110, compared to the
ASTM E-1136 Standard Reference Test
Tire, when using the snow traction test as
described in ASTM F-1805-00, Standard
Test Method for Single Wheel Driving Trac-
tion in a Straight Line on Snow-and
Ice-Covered Surfaces, and which is

marked with an Alpine Symbol (

) on at

least one sidewall

Test rim

The rim on which a tire is fitted for testing,
and may be any rim listed as appropriate
for use with that tire

Tread

That portion of a tire that comes into con-
tact with the road

Tread rib

A tread section running circumferentially
around a tire

Tread separation

Pulling away of the tread from the tire car-
cass

Treadwear indicators (TWI)

The projections within the principal
grooves designed to give a visual indica-
tion of the degrees of wear of the tread

Wheel-holding fixture

The fixture used to hold the wheel and tire
assembly securely during testing

Tire related term

Meaning

Designated seating

capacity, Number of

occupants

Vehicle normal load,

Number of occupants

Occupant distribution in

a normally loaded vehi-

cle

2 through 4

2

2 in front

5 through 10

3

2 in front, 1 in second

seat

543

9-1. Specifications

COROLLA HV_U

9

Vehicle

 specificatio

ns

11 through 15

5

2 in front, 1 in second

seat, 1 in third seat, 1 in

fourth seat

16 through 20

7

2 in front, 2 in second

seat, 2 in third seat, 1 in

fourth seat

Designated seating

capacity, Number of

occupants

Vehicle normal load,

Number of occupants

Occupant distribution in

a normally loaded vehi-

cle

544

9-2. Customization

COROLLA HV_U

9-2.Customization

■

Changing by using the
audio system screen

1

Press the “MENU” button.

2

Select “Setup” on the “Menu”
screen.

3

Select “General” or “Vehicle”
on the “Setup” screen.

Various setting can be changed.

Refer to the list of settings that can

be changed for details.

■

Changing by using the
meter control switches

1

Press

 or

 of the meter

control switch to select

.

2

Press

 or

 of the meter

control switch to select the
desired item to be custom-
ized.

3

Press or press and hold

.

The available settings will differ
depending on if

 is pressed or

pressed and held. Follow the

instructions on the display.

Some function settings are changed simultaneously with other func-
tions being customized. Contact your Toyota dealer for further
details.

Settings that can be changed using the audio system screen
Settings that can be changed using the meter control switches

Customizable features

Your vehicle includes a vari-
ety of electronic features
that can be personalized to
suit your preferences. The
settings of these features
can be changed using the
multi-information display,
the audio system screen, or
at your Toyota dealer.

Customizing vehicle fea-
tures

WARNING

■

During customization

As the hybrid system needs to be

operating during customization,

ensure that the vehicle is parked

in a place with adequate ventila-

tion. In a closed area such as a

garage, exhaust gases including

harmful carbon monoxide (CO)

may collect and enter the vehicle.

This may lead to death or a seri-

ous health hazard.

NOTICE

■

During customization

To prevent 12-volt battery dis-

charge, ensure that the hybrid

system is operating while custom-

izing features.

Customizable features

545

9-2. Customization

COROLLA HV_U

9

Vehicle

 specificatio

ns

Settings that can be changed by your Toyota dealer

Definition of symbols: O = Available, — = Not available

■

Gauges, meters and multi-information display (



P.94, 98,

103)

Function

*1

Default setting Customized setting

Language

English

French

O O —

Spanish

Units

*2

miles (MPG)

km (km/L)

— O —

km (L/100 km)

miles (MPG Impe-

rial)

Speedometer display

Analog

Digital

— O —

EV indicator

On

Off

— O —

Eco Accelerator Guid-
ance

On

Off

— O —

Fuel economy display

Total average

(Average fuel

consumption

[after reset])

Trip average (Aver-

age fuel consump-

tion [after start])

— O —

Tank average

(Average fuel con-

sumption [after

refuel])

Audio system linked dis-
play

On

Off

— O —

Energy monitor

On

Off

— O —

Drive information type

After start

After reset

— O —

Drive information items
(First item)

Distance

Average vehicle

speed

— O —

Elapsed time

Drive information items
(Second item)

Elapsed time

Average vehicle

speed

— O —

Distance

546

9-2. Customization

COROLLA HV_U

*1

:For details about each function:



P.108

*2

:The default setting varies according to country.

■

Door lock (



P.119, 123, 511)

■

Smart key system and wireless remote control (



P.119, 125)

Current trip result dis-
play

Drive informa-

tion

Eco score

— O —

Pop-up display

On

Off

— O —

Function

Default setting Customized setting

Unlocking using a
mechanical key

Driver’s door

unlocked in

one step, all

doors

unlocked in

two step

All doors unlocked

in one step

— — O

Automatic door locking
function

Shift position

linked door

locking opera-

tion

Off

O — O

Speed linked door

locking operation

Automatic door unlock-
ing function

Shift position

linked door

unlocking

operation

Off

O — O

Driver’s door linked

door unlocking

operation

Locking/unlocking of the
trunk when all doors are
locked/unlocked

On

Off

— — O

Function

Default setting Customized setting

Operating signal (Buzz-
ers)

5

Off

O — O

1 to 7

Operation signal (Emer-
gency flashers)

On

Off

O — O

Function

*1

Default setting Customized setting

547

9-2. Customization

COROLLA HV_U

9

Vehicle

 specificatio

ns

■

Smart key system (



P.119, 125)

■

Wireless remote control (



P.117, 119, 123)

Time elapsed before
automatic door lock
function is activated if
door is not opened after
being unlocked

60 seconds

Off

O — O

30 seconds

120 seconds

Open door warning
buzzer

On

Off

— — O

Function

Default setting Customized setting

Smart key system

On

Off

— — O

Smart door unlocking

Driver’s door

All the doors

O — O

Time elapsed before
unlocking all the door
when gripping and hold-
ing the driver’s door
handle

2.0 seconds

Off

— — O

1.5 seconds

2.5 seconds

Number of consecutive
door lock operations

2 times

As many as

desired

— — O

Function

Default setting Customized setting

Wireless remote control

On

Off

— — O

Unlocking operation

Driver’s door

unlocked in

one step, all

doors

unlocked in

two step

All doors unlocked

in one step

O — O

Trunk unlocking opera-
tion

Press and hold

(short)

One short press

— — O

Push twice

Press and hold

(long)

Off

Function

Default setting Customized setting

548

9-2. Customization

COROLLA HV_U

■

Power windows (



P.142)

■

Automatic light control system (



P.173)

■

Lights (



P.173)

*

: Except for Canada

Theft deterrent panic
mode

On

Off

— — O

Locking operation when
door opened

On

Off

O — O

Function

Default setting Customized setting

Mechanical key linked
operation

Off

On

— — O

Wireless remote control
linked operation

Off

On (open only)

— — O

Wireless remote control
linked operation signal
(buzzer)

On

Off

— — O

Function

Default setting Customized setting

Light sensor sensitivity

Standard

-2 to 2

O — O

Time elapsed before
headlights automatically
turn off after doors are
closed

30 seconds

Off

O — O

60 seconds

90 seconds

Windshield wiper linked
headlight illumination

On

Off

— — O

Function

Default setting Customized setting

Daytime running light
system

On

Off

*

O — O

Function

Default setting Customized setting

549

9-2. Customization

COROLLA HV_U

9

Vehicle

 specificatio

ns

■

PCS (Pre-Collision System) (



P.189)

■

LTA (Lane Tracing Assist) (



P.197)

■

RSA (Road Sign Assist)

*

 (



P.218)

*

: If equipped

Function

Default setting Customized setting

PCS (Pre-Collision Sys-
tem)

On

Off

— O —

Adjust alert timing

Middle

Far

— O —

Near

Function

Default setting Customized setting

Lane centering function

On

Off

— O —

Steering assist function

On

Off

— O —

Alert sensitivity

High

Standard

— O —

Vehicle sway warning
function

On

Off

— O —

Vehicle sway warning
sensitivity

Standard

High

— O —

Low

Function

Default setting Customized setting

RSA (Road Sign Assist)

On

Off

— O —

Excess speed notifica-
tion method

Display only

No notification

— O —

Display and buzzer

Excess speed notifica-
tion level

1 mph (2 km/h)

3 mph (5 km/h)

— O —

5 mph (10 km/h)

Other notifications
method (No-entry notifi-
cation)

Display only

No notification

— O —

Display and buzzer

550

9-2. Customization

COROLLA HV_U

■

BSM (Blind Spot Monitor)

*

 (



P.221)

*

: If equipped

■

RCTA (Rear Cross Traffic Alert) function

*

 (



P.226)

*

: If equipped

■

Automatic air conditioning system (



P.386)

■

Illumination (



P.395)

Function

Default setting Customized setting

BSM (Blind Spot Moni-
tor)

On

Off

— O —

Outside rear view mirror
indicator brightness

Bright

Dim

— O —

Alert timing for pres-
ence of approaching
vehicle (sensitivity)

Intermediate

Early

— O —

Late

Only when vehicle

detected in blind

spot

Function

Default setting Customized setting

RCTA (Rear Cross Traf-
fic Alert) function

On

Off

— O —

Buzzer volume

Level 2

Level 1

— — O

Level 3

Function

Default setting Customized setting

A/C auto switch opera-
tion

On

Off

O — O

Function

Default setting Customized setting

Time elapsed before the
interior lights turn off

15 seconds

Off

O — O

7.5 seconds

30 seconds

Operation after the
power switch is turned
off

On

Off

— — O

551

9-2. Customization

COROLLA HV_U

9

Vehicle

 specificatio

ns

*

: If equipped

■

Vehicle customization

●

When the smart key system is off,

Smart door unlocking cannot be

customized.

●

When the doors remain closed

after unlocking the doors and the

automatic door lock function is

activated, the signals will be gen-

erated in accordance with the

operation signal (buzzer) and the

operation signal (emergency

flashers) settings.

■

In the following situations, cus-

tomize mode in which the set-

tings can be changed through

the multi-information display

will automatically be turned off

●

The power switch is turned off.

●

The vehicle begins to move while

the customize mode screen is dis-

played.

Operation when the
doors are unlocked

On

Off

— — O

Operation when you
approach the vehicle
with the electronic key
on your person

On

Off

— — O

Cup holder lights

*

 and

center tray light

*

On

Off

— — O

Door trim lights

*

On

Off

— — O

Function

Default setting Customized setting

552

9-3. Initialization

COROLLA HV_U

9-3.Initialization

*

: If equipped

Items to initialize

The following items must be initialized for normal system
operation after such cases as the 12-volt battery being recon-
nected, or maintenance being performed on the vehicle:

List of items to initialize

Item

When to initialize

Reference

Message indicat-
ing maintenance is
required

• After maintenance is performed

P.426

Tire pressure warn-
ing system

*

• When rotating front and rear

tires which have different tire
inflation pressures

• When changing the tire size
• When the tire inflation pressure

is changed such as when
changing traveling speed or load
weight

• When changing between two

registered wheel sets

P.447

553

COROLLA HV_U

10

10

For ow

ner
s

For owners

.

10-1.For owners

Reporting safety defects for

U.S. owners...............

554

Seat belt instructions for

Canadian owners (in
French)......................

554

SRS airbag instructions for

Canadian owners (in
French)......................

556

554

10-1. For owners

COROLLA HV_U

10-1.For owners



Déroulez la sangle diagonale
de telle sorte qu'elle passe
bien sur l'épaule, sans pour
autant être en contact avec le
cou ou glisser de l'épaule.



Placez la sangle abdominale
le plus bas possible sur les
hanches.



Réglez la position du dossier
de siège. Asseyez-vous le
dos droit et calez-vous bien
dans le siège.



Ne vrillez pas la ceinture de

Reporting safety

defects for U.S. own-

ers

If you believe that your vehicle
has a defect which could
cause a crash or could cause
injury or death, you should
immediately inform the
National Highway Traffic
Safety Administration
(NHTSA) in addition to notify-
ing Toyota Motor Sales,
U.S.A., Inc. (Toll-free:
1-800-331-4331).

If NHTSA receives similar
complaints, it may open an
investigation, and if it finds
that a safety defect exists in a
group of vehicles, it may order
a recall and remedy cam-
paign. However, NHTSA can-
not become involved in
individual problems between
you, your dealer, or Toyota
Motor Sales, U.S.A., Inc.

To contact NHTSA, you may
call the Vehicle Safety Hotline
toll-free at 1-888-327-4236
(TTY: 1-800-424-9153); go to

http://www.safercar.gov

 ; or

write to: Administrator,
NHTSA, 1200 New Jersey
Ave, S.E., Washington, DC
20590. You can also obtain
other information about motor
vehicle safety from

http://www.safercar.gov

.

Seat belt instructions

for Canadian owners

(in French)

The following is a French
explanation of seat belt
instructions extracted from
the seat belt section in this
manual.

See the seat belt section for
more detailed seat belt
instructions in English.

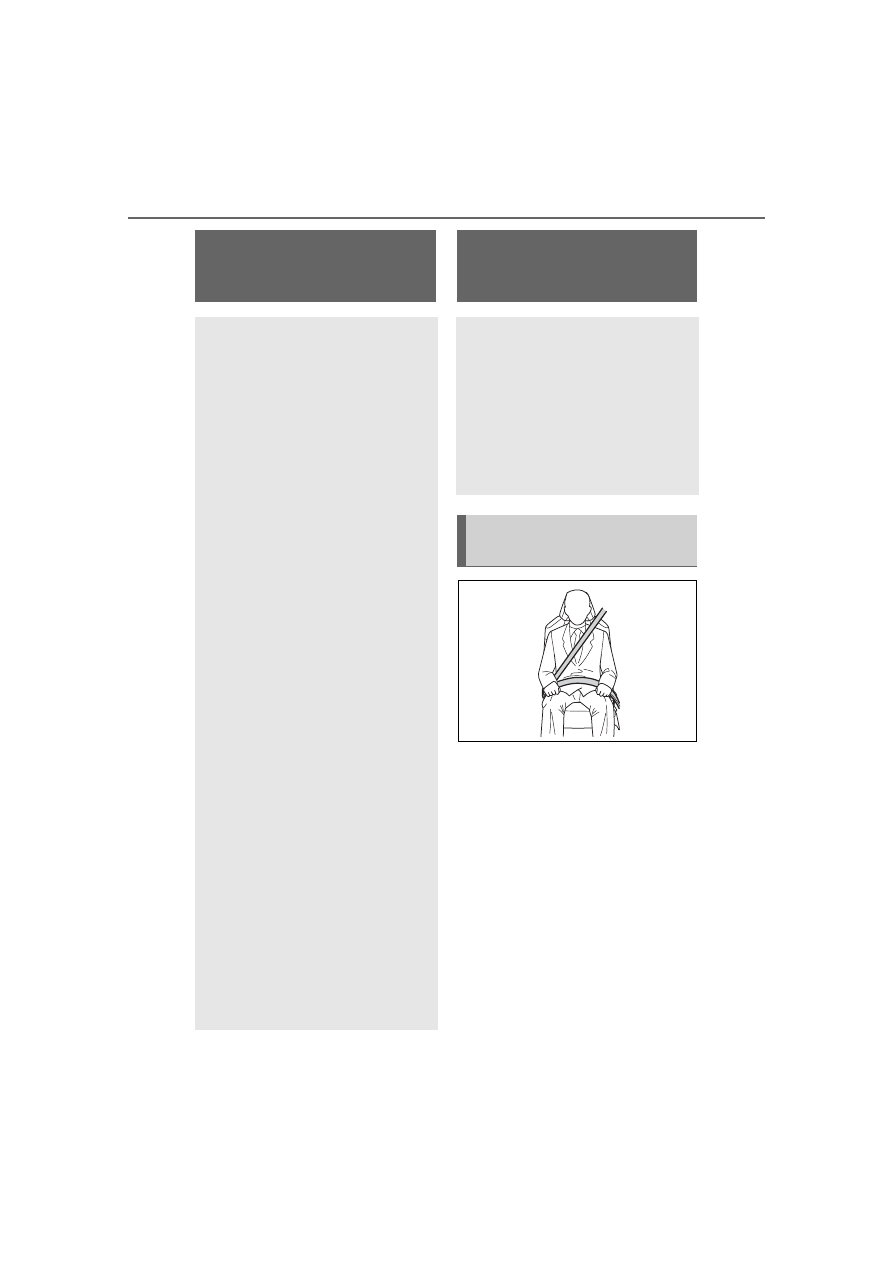

Utilisation correcte des
ceintures de sécurité

555

10-1. For owners

COROLLA HV_U

10

For ow

ner
s

sécurité.

■

Traitement des ceintures de
sécurité

Nettoyez avec un chiffon ou une
éponge humidifiés avec de l'eau
savonneuse tiède. Vérifiez
régulièrement que les ceintures
ne sont pas usées, effilochées
ou entaillées excessivement.

Entretien et soin

WARNING

■

Détérioration et usure des

ceintures de sécurité

Inspectez le système de ceintures

de sécurité régulièrement. Con-

trôlez l'absence de coupures,

d'effilochages et de pièces

desserrées. N'utilisez pas une

ceinture de sécurité endommagée

avant qu'elle ne soit remplacée.

Une ceinture de sécurité endom-

magée ne permet pas de protéger

un occupant de blessures graves

ou mortelles.

556

10-1. For owners

COROLLA HV_U

■

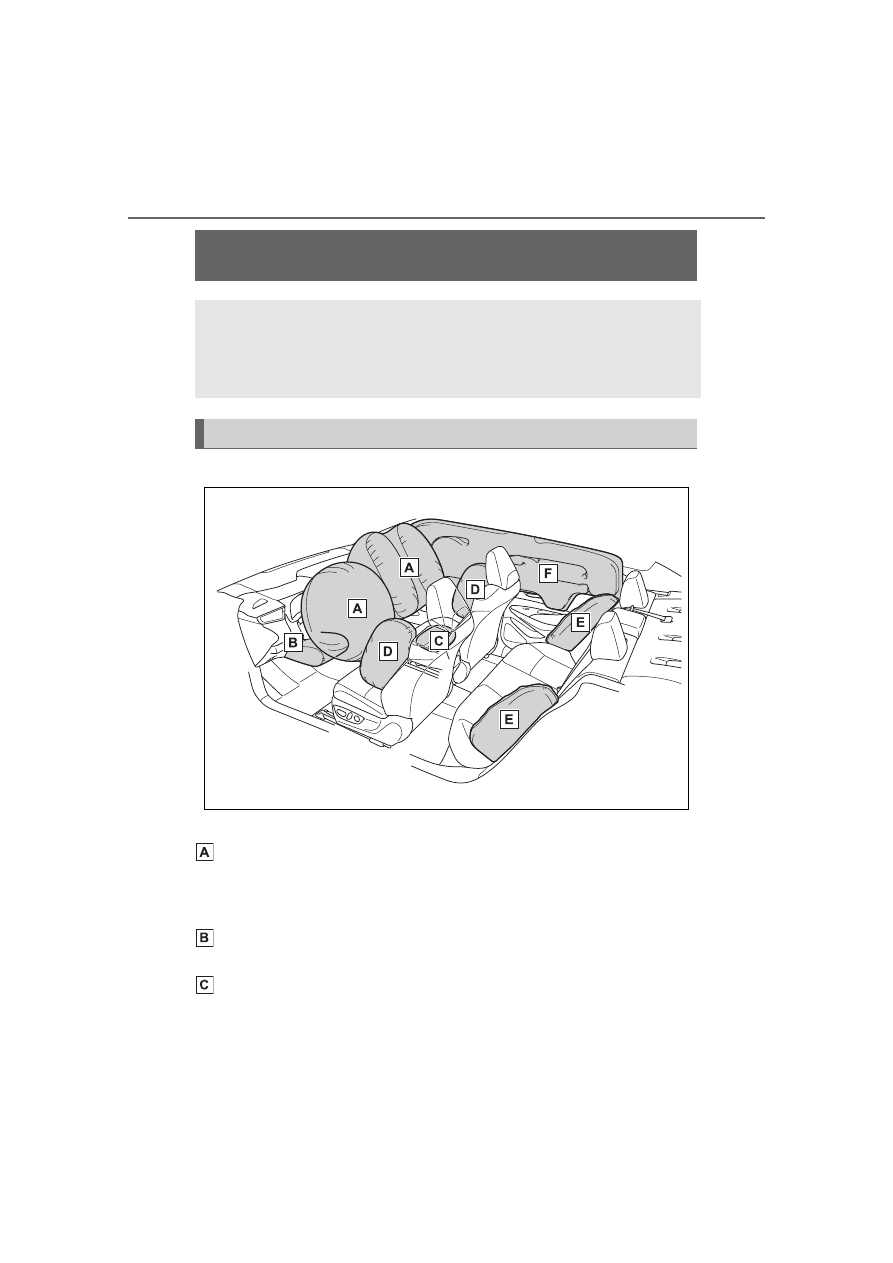

Emplacement des coussins gonflables SRS



Coussins gonflables frontaux SRS

Coussin gonflable conducteur/coussin gonflable du passager
avant SRS

Participe à la protection de la tête et du thorax du conducteur et du pas-
sager avant contre les chocs contre les éléments de l'habitacle

Coussin gonflable de genoux SRS

Participe à la protection du conducteur

Coussin gonflable de coussin de siège SRS

Contribue à retenir le passager avant

SRS airbag instructions for Canadian owners (in

French)

The following is a French explanation of SRS airbag instruc-
tions extracted from the SRS airbag section in this manual.

See the SRS airbag section for more detailed SRS airbag instruc-
tions in English.

Système de coussins gonflables SRS

557

10-1. For owners

COROLLA HV_U

10

For ow

ner
s



Coussins gonflables latéraux et rideaux SRS

Coussins gonflables latéraux avant SRS

Participent à la protection du torse des occupants de siège avant

Coussins gonflables latéraux arrière SRS

Participent à la protection du torse des occupants des sièges latéraux
arrière

Coussins gonflables rideaux SRS

• Participent principalement à la protection de la tête des occupants des

sièges latéraux

• Peut contribuer à empêcher les occupants d’être éjectés du véhicule en

cas de tonneau

■

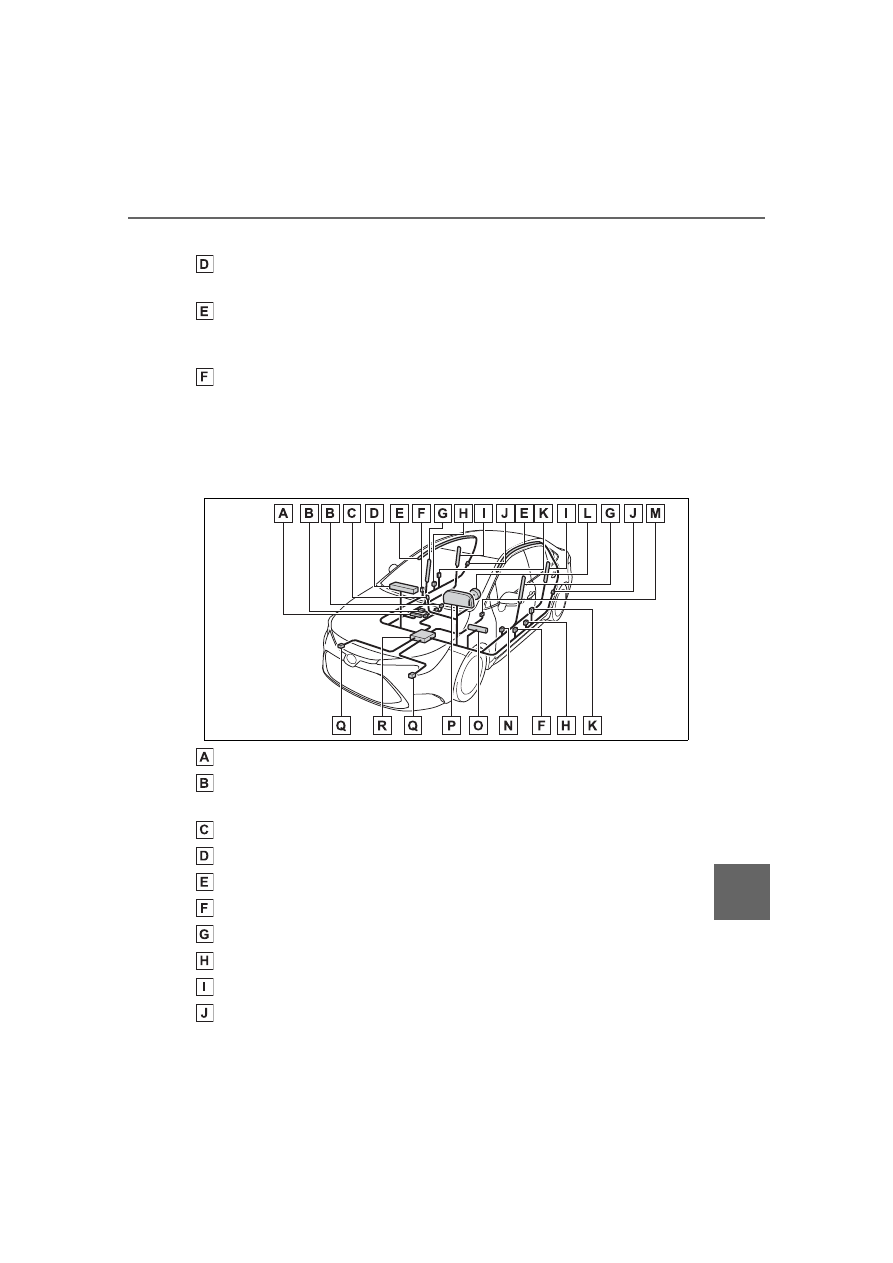

Composants du système de coussins gonflables SRS

Coussin gonflable de coussin de siège
Système de classification de l'occupant du siège passager avant
(ECU et capteurs)
Témoins indicateurs “AIR BAG ON” et “AIR BAG OFF”
Coussin gonflable passager avant
Coussins gonflables rideaux
Capteurs d'impact latéral (portes avant)
Coussins gonflables latéraux avant
Prétensionneurs de ceintures de sécurité et limiteurs de force
Coussins gonflables latéraux arrière
Capteurs d'impact latéral (arrière)

558

10-1. For owners

COROLLA HV_U

Capteurs d'impact latéral (avant)
Coussin gonflable conducteur
Contact de boucle de ceinture de sécurité conducteur
Capteur de position du siège conducteur
Coussin gonflable de genoux du conducteur
Témoin d'avertissement SRS
Capteurs d'impact avant
Ensemble de capteurs de coussins gonflables

Votre véhicule est équipé de COUSSINS GONFLABLES INTELLI-
GENTS conçus selon les normes de sécurité américaines applica-
bles aux véhicules à moteur (FMVSS208). L'ensemble de capteurs
de coussins gonflables (ECU) régule le déploiement des coussins
gonflables sur la base des informations qu'il reçoit des capteurs,
etc., indiqués ci-dessus dans le schéma illustrant les composants du
système. Parmi ces informations figurent la gravité du choc et l'occu-
pation du véhicule par les passagers. Le déploiement rapide des
coussins gonflables est obtenu au moyen d'une réaction chimique
dans les dispositifs pyrotechniques, qui produit un gaz inoffensif per-
mettant d'amortir le mouvement des occupants.

WARNING

■

Précautions relatives aux

coussins gonflables SRS

Respectez les précautions suiva-

ntes concernant les coussins gon-

flables SRS.

Le non-respect de ces précau-

tions peut occasionner des bless-

ures graves, voire mortelles.

●

Le conducteur et tous les pas-

sagers du véhicule doivent por-

ter correctement leur ceinture

de sécurité.

Les coussins gonflables SRS

sont des dispositifs supplémen-

taires à utiliser avec les cein-

tures de sécurité.

559

10-1. For owners

COROLLA HV_U

10

For ow

ner
s

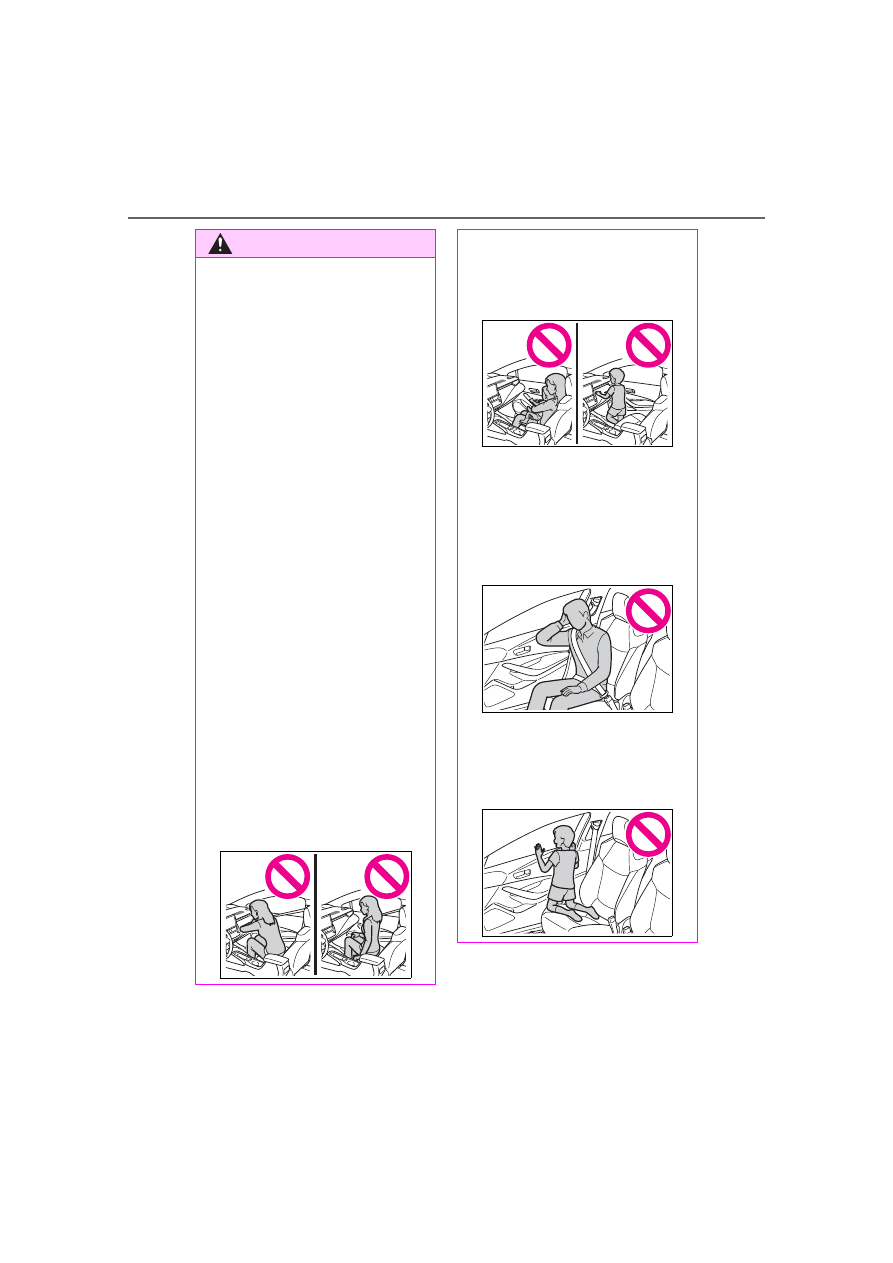

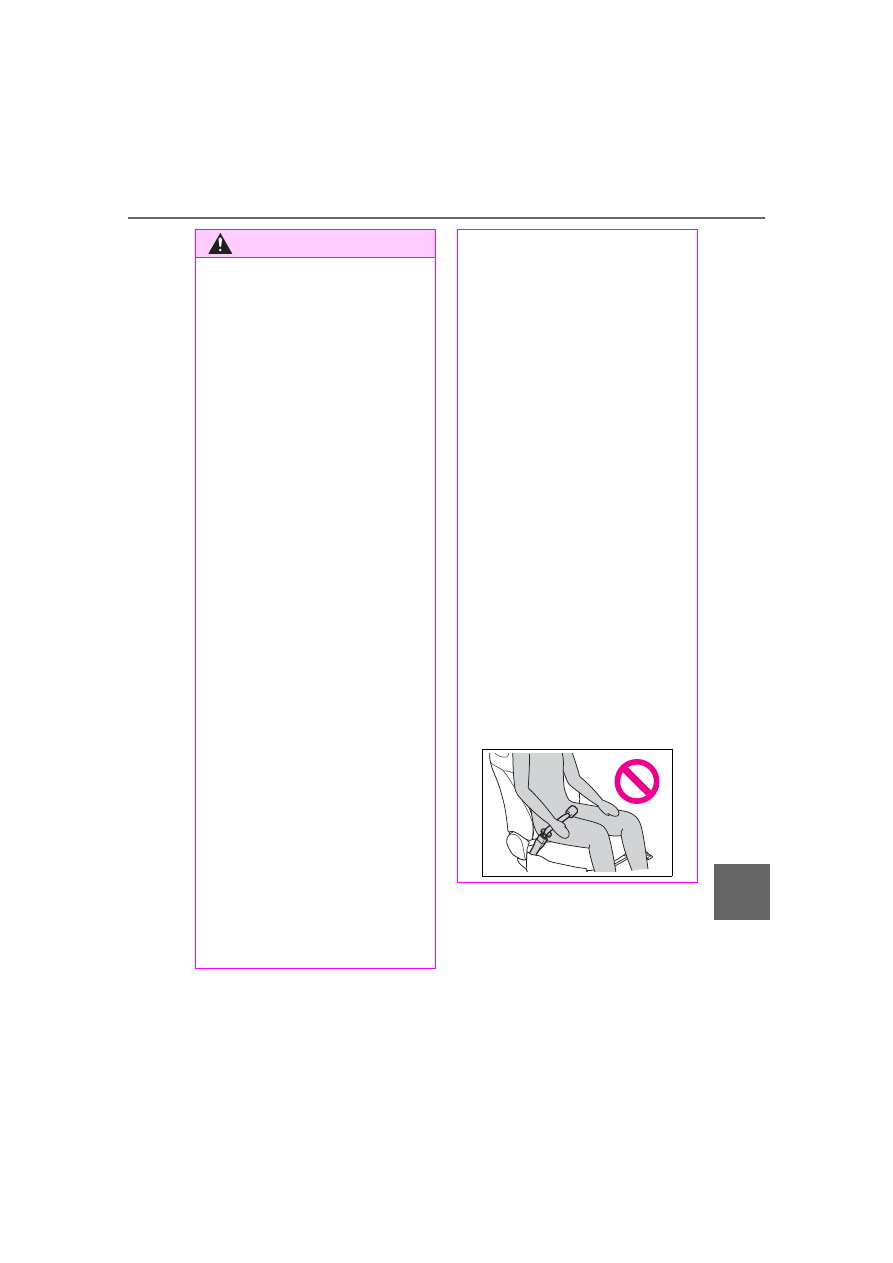

WARNING

●

Le coussin gonflable conduc-

teur SRS se déploie avec une

force considérable, pouvant

occasionner des blessures

graves, voire mortelles, si le

conducteur se trouve très près

du coussin gonflable. L'autorité

fédérale chargée de la sécurité

routière aux États-Unis

(NHTSA) conseille:

La zone à risque du coussin gon-

flable conducteur se situant dans

les premiers 2 à 3 in. (50 à 75

mm) de déploiement, vous placer

à 10 in. (250 mm) de votre cous-

sin gonflable conducteur vous

garantit une marge de sécurité.

Cette distance est à mesurer

entre le centre du volant et le ster-

num. Si vous êtes assis à moins

de 10 in. (250 mm), vous pouvez

changer votre position de con-

duite de plusieurs façons:
• Reculez votre siège le plus pos-

sible, de manière à pouvoir

encore atteindre confortable-

ment les pédales.

• Inclinez légèrement le dossier

du siège.

Bien que les véhicules aient une

conception différente, un grand

nombre de conducteurs peu-

vent s'asseoir à une distance de

10 in. (250 mm), même avec le

siège conducteur complètement

avancé, simplement en inclinant

un peu le dossier de siège. Si

vous avez des difficultés à voir

la route après avoir incliné le

dossier de votre siège, utilisez

un coussin ferme et antidéra-

pant pour vous rehausser ou

remontez le siège si votre

véhicule est équipé de cette

fonction.

• Si votre volant est réglable,

inclinez-le vers le bas. Cela a

pour effet d'orienter le coussin

gonflable en direction de votre

poitrine plutôt que de votre tête

et de votre cou.

Réglez votre siège selon les

recommandations de la NHTSA

ci-dessus, tout en conservant le

contrôle des pédales, du volant et

la vue des commandes du tab-

leau de bord.

●

Si vous attachez une rallonge

de ceinture de sécurité aux bou-

cles de ceinture de sécurité

avant, sans l'attacher au pêne

de la ceinture de sécurité, les

coussins gonflables frontaux

SRS déterminent que le con-

ducteur et le passager avant ont

attaché leur ceinture de sécu-

rité, bien que la ceinture de

sécurité ne soit pas attachée.

Dans ce cas, les coussins gon-

flables frontaux SRS peuvent

ne pas se déployer correcte-

ment en cas de collision, pou-

vant occasionner des blessures

graves, voire mortelles. Veillez

à porter la ceinture de sécurité

avec la rallonge de ceinture de

sécurité.

560

10-1. For owners

COROLLA HV_U

WARNING

●

Le coussin gonflable passager

avant SRS se déploie égale-

ment avec une force con-

sidérable, pouvant occasionner

des blessures graves, voire

mortelles, si le passager avant

se trouve très près du coussin

gonflable. Le siège du passager

avant doit être éloigné le plus

possible du coussin gonflable

en réglant le dossier de siège

de façon à ce que le passager

avant soit assis bien droit dans

le siège.

●

Les nourrissons et les enfants

qui ne sont pas correctement

assis et/ou attachés peuvent

être grièvement blessés ou tués

par le déploiement d'un coussin

gonflable. Un nourrisson ou un

enfant trop petit pour utiliser une

ceinture de sécurité doit être

correctement attaché au moyen

d'un siège de sécurité enfant.

Toyota recommande vivement

d'installer tous les nourrissons

et enfants sur les sièges arrière

du véhicule et de prévoir pour

eux des systèmes de retenue

adaptés. Les sièges arrière sont

plus sûrs pour les nourrissons

et les enfants que le siège du

passager avant.

●

Ne vous asseyez pas sur le

bord du siège et ne vous

appuyez pas contre la planche

de bord.

●

Ne laissez pas un enfant rester

debout devant le coussin gon-

flable passager avant SRS ou

s'asseoir sur les genoux du pas-

sager avant.

●

Ne laissez pas les occupants

des sièges avant voyager avec

un objet sur les genoux.

●

Ne vous appuyez pas contre la

porte, le rail latéral de toit ou les

montants avant, latéraux et

arrière.

●

Ne laissez personne s'age-

nouiller sur les sièges passag-

ers en appui contre la porte ou

sortir la tête ou les mains à

l'extérieur du véhicule.

561

10-1. For owners

COROLLA HV_U

10

For ow

ner
s

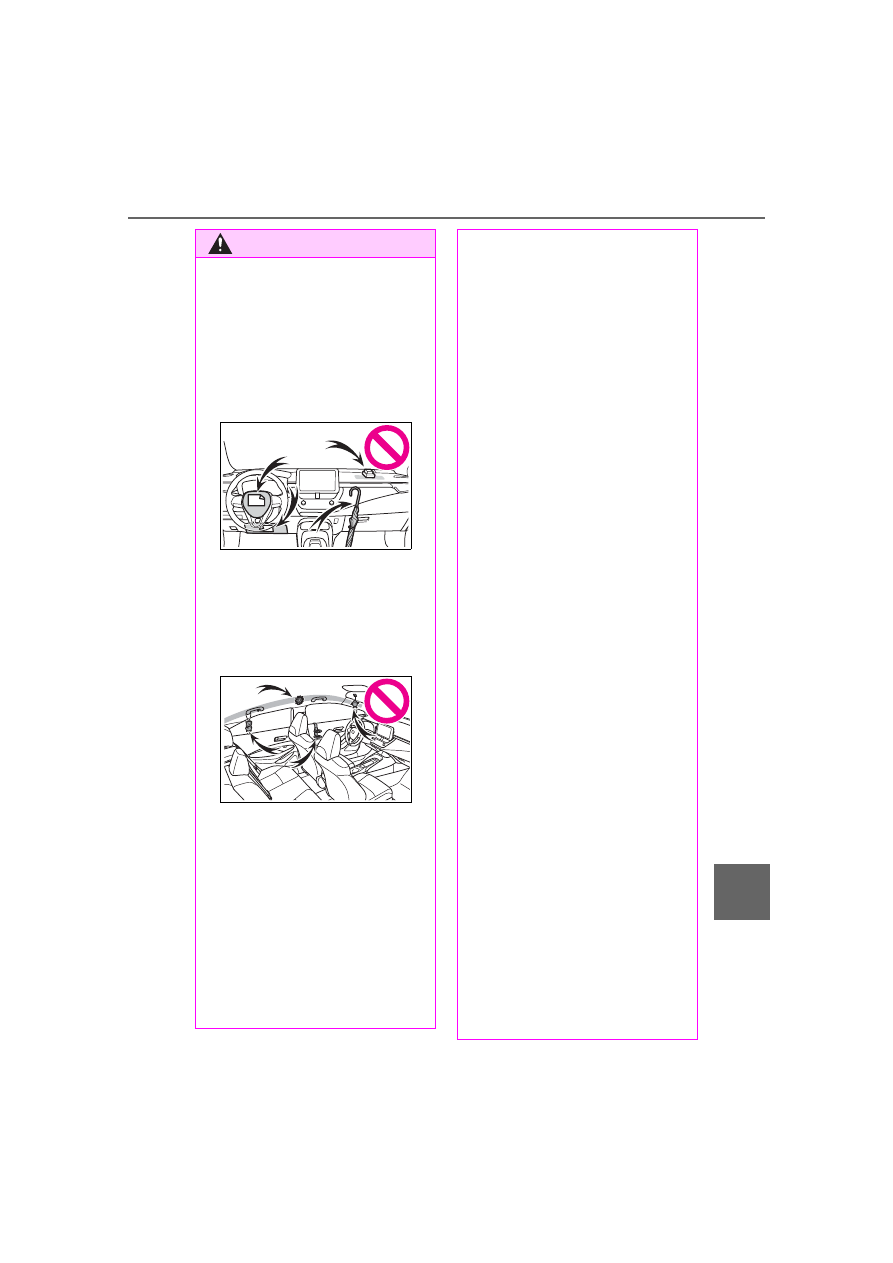

WARNING

●

Ne fixez rien et ne posez rien

sur des emplacements tels que

la planche de bord, la garniture

du volant et la partie inférieure

du tableau de bord.

Ces éléments peuvent se trans-

former en projectiles lorsque les

coussins gonflables conducteur,

passager avant et genoux SRS

se déploient.

●

Ne fixez rien aux portes, à la

vitre du pare-brise, aux vitres

latérales, aux montants avant et

arrière, au rail latéral de toit et à

la poignée de maintien. (Sauf

pour l'étiquette de limitation de

vitesse)

●

Ne suspendez aucun cintre ou

objet dur aux crochets à vête-

ments. Tous ces objets pour-

raient se transformer en

projectiles et causer des bless-

ures graves, voire mortelles en

cas de déploiement des couss-

ins gonflables rideaux SRS.

●

Si un cache en vinyle est placé

sur la zone où le coussin gon-

flable de genoux du conducteur

SRS se déploie, assurez-vous

de le retirer.

●

N'utilisez aucun accessoire de

siège recouvrant les zones de

déploiement des coussins gon-

flables latéraux SRS et du cous-

sin gonflable de coussin de

siège SRS, car il risque de

gêner le déploiement des cous-

sins gonflables SRS. De tels

accessoires peuvent empêcher

les coussins gonflables latéraux

et le coussin gonflable de cous-

sin de siège de s'activer cor-

rectement, désactiver le

système ou entraîner le déploie-

ment accidentel des coussins

gonflables latéraux et du cous-

sin gonflable de coussin de

siège, occasionnant des bless-

ures graves, voire mortelles.

●

Évitez de faire subir des chocs

ou des pressions excessives

aux parties renfermant les com-

posants de coussins gonflables

SRS ou aux portes avant.

En effet, cela pourrait entraîner

un dysfonctionnement des

coussins gonflables SRS.

●

Ne touchez aucun composant

immédiatement après le

déploiement (gonflage) des

coussins gonflables SRS, car ils

peuvent être chauds.

●

Si vous avez des difficultés à

respirer après le déploiement

des coussins gonflables SRS,

ouvrez une porte ou une vitre

pour faire entrer de l'air frais, ou

bien descendez du véhicule si

cela ne présente pas de danger.

Essuyez tout résidu dès que

possible afin d'éviter d'éventu-

elles irritations de la peau.

●

Si les parties renfermant les

coussins gonflables SRS,

comme les garnitures du volant

et des montants avant et

arrière, sont endommagées ou

craquelées, faites-les remplacer

par votre concessionnaire Toy-

ota.

562

10-1. For owners

COROLLA HV_U

WARNING

●

Ne placez rien sur le siège du

passager avant, comme un

coussin par exemple. Cela a

pour conséquence de répartir le

poids du passager sur toute la

surface du siège, ce qui

empêche le capteur de détecter

correctement le poids du pas-

sager. En conséquence, les

coussins gonflables frontaux

SRS du passager avant ris-

quent de ne pas se déployer en

cas de collision.

■

Modification et mise au rebut

des composants du système

de coussins gonflables SRS

Ne mettez pas votre véhicule au

rebut et ne procédez à aucune

des modifications suivantes sans

consulter votre concessionnaire

Toyota. Les coussins gonflables

SRS peuvent ne pas fonctionner

correctement ou se déployer (se

gonfler) accidentellement, provo-

quant la mort ou de graves bless-

ures.

●

Installation, dépose, démon-

tage et réparation des coussins

gonflables SRS

●

Réparations, modifications,

démontage ou remplacement

du volant, du tableau de bord,

de la planche de bord, des

sièges ou de leur garnissage,

des montants avant, latéraux et

arrière, des rails latéraux de toit,

des panneaux de porte avant,

des garnitures de porte avant

ou des haut-parleurs de porte

avant

●

Modifications du panneau de

porte avant (par exemple,

perçage d'un trou dans le pan-

neau)

●

Réparations ou modifications

des ailes avant, du pare-chocs

avant ou des flancs de l'habita-

cle

●

Installation d'un protège-calan-

dre (pare-buffle, pare-kangou-

rou, etc.), de chasse-neige, de

treuils ou d'un porte-bagages de

toit

●

Modifications du système de

suspension du véhicule

●

Installation d'appareils électro-

niques tels que les émet-

teurs/récepteurs radios mobiles

et les lecteurs CD

●

Modifications de votre véhicule

pour une personne atteinte d'un

handicap physique

563

COROLLA HV_U

Index

.

What to do if... (Trouble-

shooting) ...................

564

Alphabetical Index.......

567

564

What to do if... (Troubleshooting)

COROLLA HV_U

1-1.What to do if... (Troubleshooting)

What to do if... (Troubleshooting)



If you lose your mechanical
keys, new genuine mechani-
cal keys can be made by your
Toyota dealer. (



P.510)



If you lose your electronic
keys, the risk of vehicle theft
increases significantly. Con-
tact your Toyota dealer imme-
diately. (



P.510)



Is the electronic key battery
weak or depleted? (



P.459)



Is the power switch in ON?

When locking the doors, turn the
power switch off. (



P.159)



Is the electronic key left inside
the vehicle?

When locking the doors, make sure
that you have the electronic key on
your person.



The function may not operate

properly due to the condition
of the radio wave. (



P.127)



Is the child-protector lock set?

The rear door cannot be opened
from inside the vehicle when the
lock is set. Open the rear door from
outside and then unlock the
child-protector lock. (



P.122)



Did you press the power
switch while firmly depress-
ing the brake pedal?
(



P.157)



Is the shift lever in P?
(



P.157)



Is the electronic key any-
where detectable inside the
vehicle? (



P.126)



Is the steering wheel
unlocked? (



P.158)



Is the electronic key battery
weak or depleted?

In this case, the hybrid system can
be started in a temporary way.
(



P.512)



Is the 12-volt battery dis-
charged? (



P.513)

If you have a problem,
check the following before
contacting your Toyota
dealer.

The doors cannot be
locked, unlocked, opened
or closed

You lose your keys

The doors cannot be
locked or unlocked

The rear door cannot be
opened

If you think something is
wrong

The hybrid system does
not start

565

What to do if... (Troubleshooting)

COROLLA HV_U



Is the power switch in ON?

If you cannot release the shift lever
by depressing the brake pedal with
the power switch in ON. (



P.165)



It is locked automatically to
prevent theft of the vehicle.
(



P.158)



Is the window lock switch
pressed?

The power window except for the
one at the driver’s seat cannot be
operated if the window lock switch
is pressed. (



P.144)



The auto power off function
will be operated if the vehicle
is left in ACC or ON (the
hybrid system is not operat-
ing) for a period of time.
(



P.160)



The seat belt reminder light is

flashing

Are the driver and the passenger
wearing the seat belts? (



P.481)



The parking brake indicator is
on

Is the parking brake released?
(



P.167)

Depending on the situation,
other types of warning buzzer
may also sound. (



P.478, 487)



Did anyone inside the vehicle
open a door during setting the
alarm?

The sensor detects it and the alarm
sounds. (



P.90)

Do one of the following to deac-
tivate or stop the alarms:



Unlock the doors.



Turn the power switch to ACC
or ON, or start the hybrid sys-
tem. (The alarm will be deacti-
vated or stopped after a few
seconds.)



Is the electronic key left inside
the vehicle?

Check the message on the
multi-information display. (



P.487)

The shift lever cannot be
shifted from P even if you
depress the brake pedal

The steering wheel can-
not be turned after the
hybrid system is stopped

The windows do not open
or close by operating the
power window switches

The power switch is
turned off automatically

A warning buzzer sounds
during driving

An alarm is activated and
the horn sounds

A warning buzzer sounds
when leaving the vehicle

566

What to do if... (Troubleshooting)

COROLLA HV_U



When a warning light turns on
or a warning message is dis-
played, refer to P.478, 487.



Vehicles with an emergency
tire puncture repair kit: Stop
the vehicle in a safe place and
repair the flat tire temporarily
with the emergency tire punc-
ture repair kit. (



P.490)



Vehicles with a spare tire:
Stop the vehicle in a safe
place and replace the flat tire
with the spare tire. (



P.501)



Try the procedure for when
the vehicle becomes stuck in
mud, dirt, or snow. (



P.520)

A warning light turns on
or a warning message is
displayed

When a problem has
occurred

If you have a flat tire

The vehicle becomes
stuck

584

COROLLA HV_U

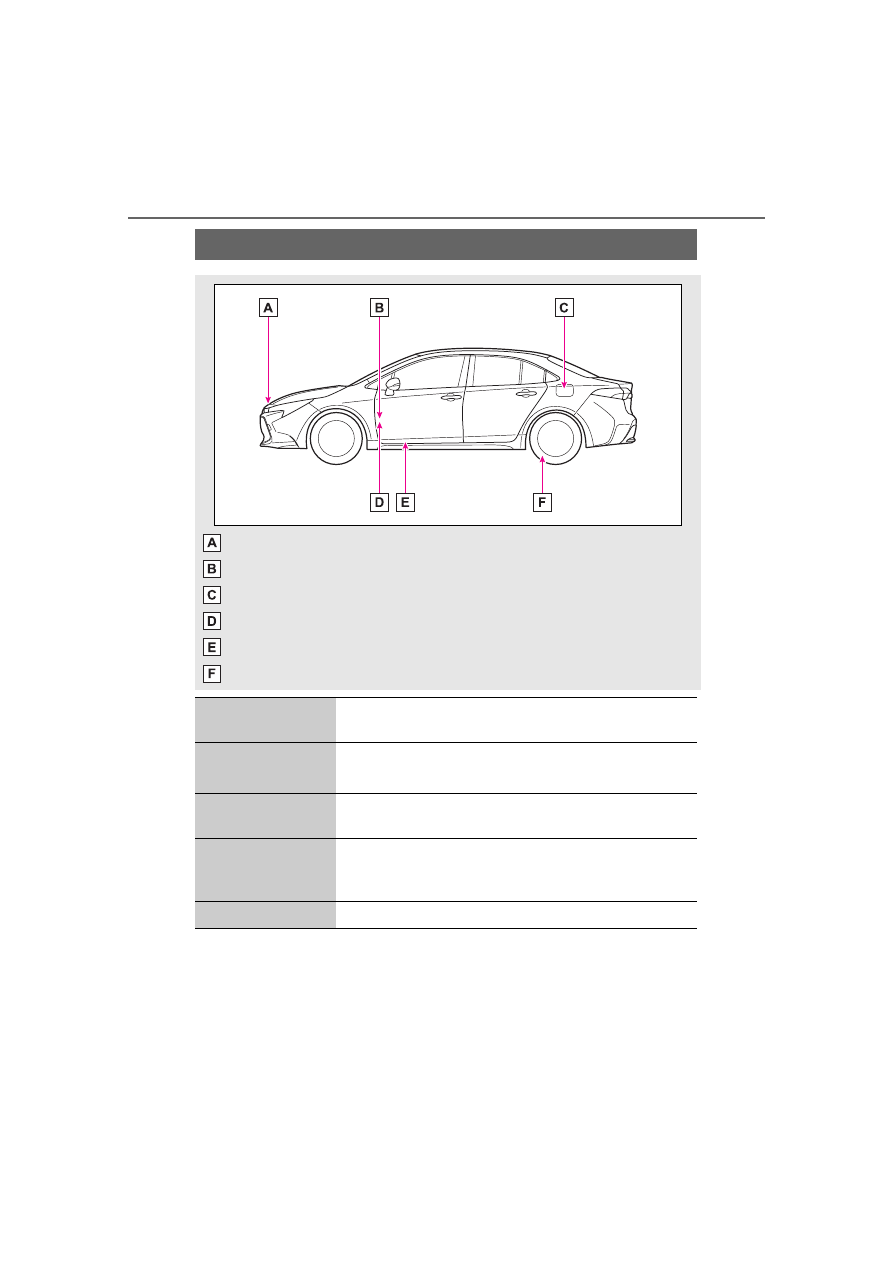

GAS STATION INFORMATION

Auxiliary catch lever (



P.432)

Fuel filler door opener (



P.181)

Fuel filler door (



P.181)

Hood lock release lever (



P.432)

Trunk opener (



P.124)

Tire inflation pressure (



P.529)

Fuel tank capacity
(Reference)

11.4 gal. (43.0 L, 9.5 Imp. gal.)

Fuel type

P.525
P.531

Cold tire inflation
pressure

P.529

Engine oil capacity
(Drain and refill





reference)

P.526

Engine oil type

“Toyota Genuine Motor Oil” or equivalent

P.526
