95

2. 計器の見方

2

メーターの見方

■

5 分間燃費／瞬間燃費

ハイブリッドシステムを始動し
てからの燃費履歴を 5 分刻みで
表示します。瞬間燃費を同時に表
示し、過去の燃費と比較すること
ができます。

燃費履歴の燃費時間を変更すること
ができます。（→ P. 104）

チャージエリア

回生ブレーキ機能により、エネルギー
を回収している状態を示します。

ハイブリッドエコエリア

ガソリンエンジンの動力を使用しない
状況を多く含む状態を示します。ガソ
リンエンジンは、各種の条件により自
動的に停止・再始動します。

エコエリア

エコ運転（環境に配慮した走行）をし
ている状態を示します。

パワーエリア

全開走行時など、エコ運転の範囲をこえている状態を示します。

●

インジケーターの針をエコエリアに保つことで、エコ運転が可能です。

●

チャージエリアは、回生

※

状態を示します。回生した電力は、駆動用

電池を充電します。

※

ここでの「回生」の意味は、運動エネルギーを電気エネルギーに変換すること
です。

ハイブリッドシステムインジケーター

96

2. 計器の見方

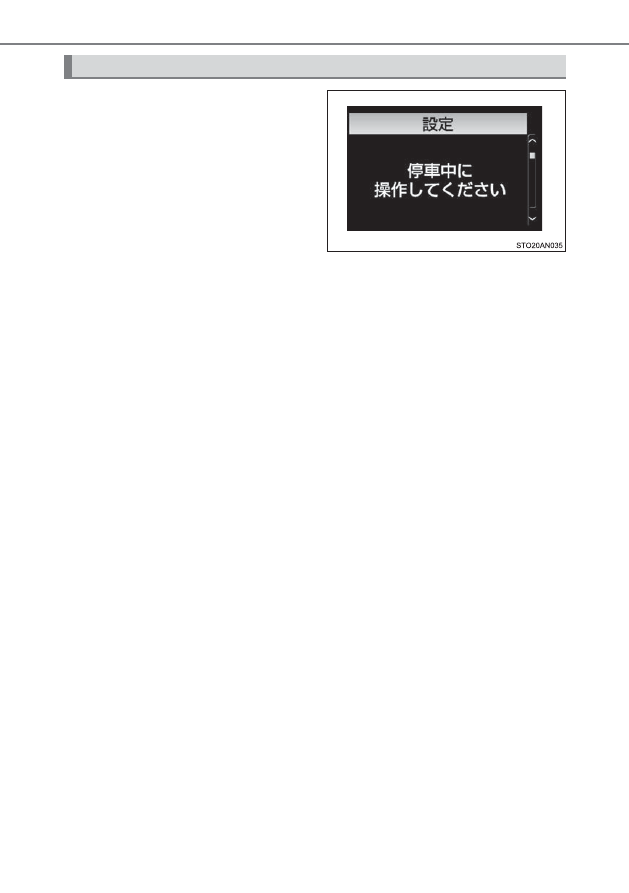

車両走行中は操作できません。必ず
安全な場所に停車して操作してく
ださい。

次の内容を設定できます。

設定

★

：グレード、オプションなどにより、装備の有無があります。

●

LDA 設定

★

（→ P. 97）

●

先行車発進告知機能設定

★

（→ P. 97）

●

ドライ ブイ ンフ ォメ ーシ ョン

（→ P. 97）

●

エコウォレット設定（→ P. 98）

●

夜間調光（→ P. 98）

●

EV インジケーターランプ

（→ P. 99）

●

操作ガイド表示（→ P. 99）

●

日付（→ P. 100）

●

走行結果表示（→ P. 100）

●

初期化（→ P. 101）

97

2. 計器の見方

2

メーターの見方

■

LDA 設定

★

LDA 警報感度を 2 段階から選択することができます。（→ P. 216）

■

先行車発進告知機能設定

★

次の先行車発進告知機能の設定を変更することができます。

（→ P. 223）

●

告知機能の作動・非作動を選択することができます。

●

告知タイミングを 3 段階から選択することができます。

■

ドライブインフォメーション

ドライブインフォメーション画面の 1 行目と 2 行目の項目を「平均車
速」・「平均燃費」・「走行時間」から選択できます。

メーター操作スイッチの

 または、

 で「ドライブインフォメー

ション」を選択し、

を押す。

メーター操作スイッチの

 または、

 で「1 行目」または、「2

行目」を選択し、

を押す。

メーター操作スイッチの

 または、

 で項目を選択し、

を押

す。

★

：グレード、オプションなどにより、装備の有無があります。

1

2

3

98

2. 計器の見方

■

エコウォレット設定

ガソリン価格の設定・比較燃費の設定ができます。

メーター操作スイッチの

 または、

 で「エコウォレット」を

選択し、

を押す。

メーター操作スイッチの

 または、

 で「ガソリン価格」また

は、「比較燃費」を選択し、

を押す。

メーター操作スイッチの

 または、

 で数値を設定し、

を押

す。

■

夜間調光

車幅灯点灯時のメーター照度を調整できます。

車幅灯が点灯しているときに調整できます。

メーター操作スイッチの

 または、

 で「夜間調光」を選択し、

を押す。

メーター操作スイッチの  （暗）または、  （明）で照度を設定し、

を押す。

1

2

3

1

2

99

2. 計器の見方

2

メーターの見方

■

EV インジケーターランプ

EV インジケーターランプの表示・非表示を選択することができます。

メーター操作スイッチの

 または、

 で「EV 表示」を選択し、

を押す。

メーター操作スイッチの

 または、

 で「ON」または、

「OFF」

を選択し、

を押す。

■

操作ガイド表示

操作ガイドの表示・非表示を選択することができます。

メーター操作スイッチの

 または、

 で「操作ガイド表示」を

選択し、

を押す。

メーター操作スイッチの

 または、

 で「ON」または、

「OFF」

を選択し、

を押す。

1

2

1

2

100

2. 計器の見方

■

日付

日付の変更ができます。

メーター操作スイッチの

 または、

 で「日付」を選択し、

を

押す。

メーター操作スイッチの

  または、

  で年／月／日を選択し、

 または、

 で数値を設定し、

を押す。

■

走行結果表示

走行結果表示の表示・非表示を選択することができます。

メーター操作スイッチの

 または、

 で「走行結果表示」を選

択し、

を押す。

メーター操作スイッチの

 または、

 で「ON」または、

「OFF」

を選択し、

を押す。

1

2

1

2

101

2. 計器の見方

2

メーターの見方

■

初期化

設定画面から初期化を行うことで次の項目を初期（工場出荷時の設定）
にもどすことができます。

･ ドライブインフォメーション
･ エコウォレット
･ 夜間調光
･ 走行結果表示
･ EV インジケーター
･ 操作ガイド表示

メーター操作スイッチの

  または、

  で「初期化」を選択し、

を押す。

メーター操作スイッチの

 または、

 で「はい」または、

「いい

え」を選択し、

を押す。

ハイブリッドシステムを停止する
と、エンディングムービーを表示し
たあと、ハイブリッドシステム始動
時からの走行データを一覧で表示
します。

ドアをロックすると画面は消えます。

今回の走行結果表示

1

2

102

2. 計器の見方

■

時刻が表示されるとき

X

スマートエントリー＆スタートシステム非装着車

エンジン スイッチが “ON” のとき

X

スマートエントリー＆スタートシステム装着車

パワースイッチが ON モードのとき

■

メーター照度の減光制御について

ヘッドランプスイッチが ON になると、メーター照明が減光されます。ただし、
照明をいちばん明るくした状態では、ヘッドランプスイッチが ON になっても
メーター照明は減光されません。

■

エコジャッジについて

走行条件や環境によって評価点は変化します。そのため、燃費とリンクしない場
合があります。

■

エコウォレットについて

●

消費金額・お得金額は目安として利用してください。

●

給油のしかた・走行条件・環境などによって、実際に給油したときの金額と画
面に表示される金額に差が出る場合があります。

●

消費金額・お得金額は、エコジャッジの評価点とはリンクしない場合がありま
す。

■

補機バッテリー端子の脱着をしたとき

補機バッテリー端子の脱着を行うと、次のデータはリセットされます。

●

時計

●

燃費ランキング（4 位以下）

●

平均燃費

●

航続可能距離

●

平均車速

●

走行時間

●

EV 走行比率・EV 走行距離

また、一部の表示は初期設定の状態にもどります。

■

液晶ディスプレイについて

ディスプレイに小さな斑点や光点が表示されることがあります。これは液晶ディ
スプレイ特有の現象で、異常ではありません。

知識

103

2. 計器の見方

2

メーターの見方

■

履歴の消去について

エコウォレット履歴・燃費履歴（月平均）・燃費ランキングを消去することがで
きます。

消去したい履歴画面を表示しているときにメーター操作スイッチの

を押し続

けると、履歴リセット画面を表示します。

エコウォレット履歴

燃費履歴（月平均）

燃費ランキング

メーター操作スイッチの

 または、

 を押して「はい」を選択し、

を押す

と、履歴が消去されます。

1

1

2

3

2

104

2. 計器の見方

■

5 分間燃費／瞬間燃費画面について

燃費時間を 5 分刻み、または 1 分刻みで表示することができます。

５分間燃費／瞬間燃費画面を表示しているときにメーター操作スイッチの

を押し続けると、燃費時間画面を表示します。

メーター操作スイッチの

 または、

 で項目を選択し、

を押します。

■

オープニング画面について

オープニング画面表示中に、シフトレバーを P 以外へ操作するとオープニング画
面は解除されます。

■

給油をしたときは

X

スマートエントリー＆スタートシステム
非装着車：エンジンスイッチを “ACC”
または、“ON” にすると 5 秒間表示し
ます。

X

スマートエントリー＆スタートシステム
装着車：パワースイッチをアクセサリー
モードまたは ON モードにすると 5 秒間
表示します。

給油後にエンジンスイッチを “ON”（ス
マートエントリー＆スタートシステム非装
着車）、またはパワースイッチを ON モード

（スマートエントリー＆スタートシステム装

着車）にすると、自動でガソリン価格入力画
面が表示されます。

1

2

105

2. 計器の見方

2

メーターの見方

警告

■

エコジャッジについて

エコジャッジは目安として利用してください。必ず交通状況に合わせ、周囲の
安全に注意して運転してください。

■

低温時の画面表示について

画面の温度が極めて低いときは、画面表示の切りかえが遅れる場合があります
ので、車室内を暖めてからご使用ください。

例えばシフトレンジ表示を使用した場合、シフト操作をしてもすぐにシフトレ
ンジの表示が切りかわらないことで運転者がダウンシフトしなかったと誤解
し、再度ダウンシフトすることによって急激に過度のエンジンブレーキがかか
り、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

■

ディスプレイの設定を変更するとき

ハイブリッドシステムが作動している状態で操作を行うため、車庫内など囲ま
れた場所では、十分に換気をしてください。換気をしないと、排気ガスが充満
し、排気ガスに含まれる一酸化炭素（CO）により、重大な健康障害におよぶ
か、最悪の場合死亡につながるおそれがあります。

注意

■

ディスプレイの設定を変更するとき

補機バッテリーあがりを起こす可能性がありますので、確実にハイブリッドシ
ステムが作動している状態で実施してください。

106

2. 計器の見方

エネルギーモニター

メーター操作スイッチ（→ P. 89）
の





または





を押してマルチイ

ンフォメーションディスプレイの



「ドライブインフォメーショ

ン」を選択し、





または





を押

し、エネルギーモニターを表示させ
る

ハイブリッドシステムの状態をマルチインフォメーションディスプレイ
に表示します。

エネルギーモニターの見方

107

2. 計器の見方

2

メーターの見方

表示画面については実際の状況とわずかに異なる場合があります。

電気のエネルギーで走行しているとき

ガソリンのエネルギーで走行しているとき

ガソリンと電気の両方のエネルギーで走行
しているとき

駆動用電池に充電しているとき

エネルギーの流れがないとき

駆動用電池の残量表示

少ない

多い

108

2. 計器の見方

■

駆動用電池の残量表示について

駆動用電池の充電量はハイブリッドシステムによって自動制御されています。
そのため、回生ブレーキ機能による電気回収・ガソリンエンジンによる発電が行
われても、駆動用電池の残量表示が最大（レベル８）まで到達しないことがあり
ますが、異常ではありません。

知識

各部の操作

3

109

3-1. キー

キー ..........................................110

3-2. ドアの開閉、ロックの

しかた

ドア（フロントドア、

リヤドア）..............................114

バックドア ..............................120

スマートエントリー＆

スタートシステム ................125

3-3. シートの調整

フロントシート.......................131

リヤシート ..............................132

ヘッドレスト...........................135

3-4. ハンドル位置・ミラー

ハンドル ..................................138

インナーミラー.......................140

ドアミラー ..............................141

3-5. ドアガラスの開閉

パワーウインドウ...................144

110

3-1. キー

キー

お客様へ次のキーをお渡しします。

X

スマートエントリー＆スタートシステム非装着車

キー（ワイヤレス機能装着）

ワイヤレス機能の作動（→ P. 111）

キー（ワイヤレス機能非装着）

キーナンバープレート

X

スマートエントリー＆スタートシステム装着車

電子キー

･ スマートエントリー＆スタートシ

ステムの作動（→ P. 125）

･ ワイヤレス機能の作動

（→ P. 111）

メカニカルキー

キーナンバープレート

キーについて

1

2

3

1

3

2
