303

6-2. 簡単な点検・部品交換

6

お手入れのしかた

ヘッドランプ、車幅灯、フロント方向指示兼非常点減灯はボンネットを
開けてから作業してください。

■

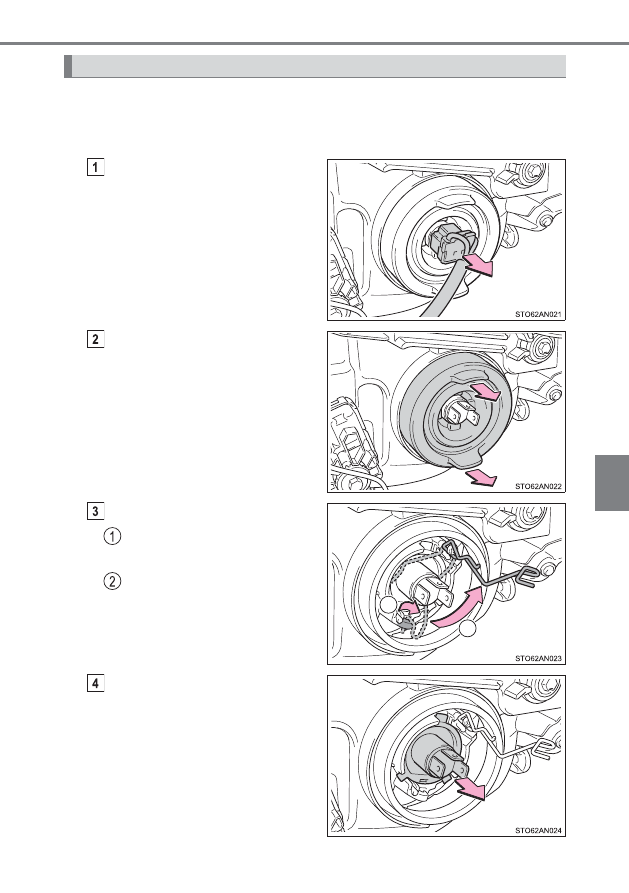

ヘッドランプハイビーム／ロービーム（ハロゲンヘッドランプ装着車）

コネクターを取りはずす

ゴムカバーを取りはずす

留め金をはずす

留め金を押してフックから
はずす

留め金を持ち上げる

電球を取りはずす

電球交換のしかた

1

2

304

6-2. 簡単な点検・部品交換

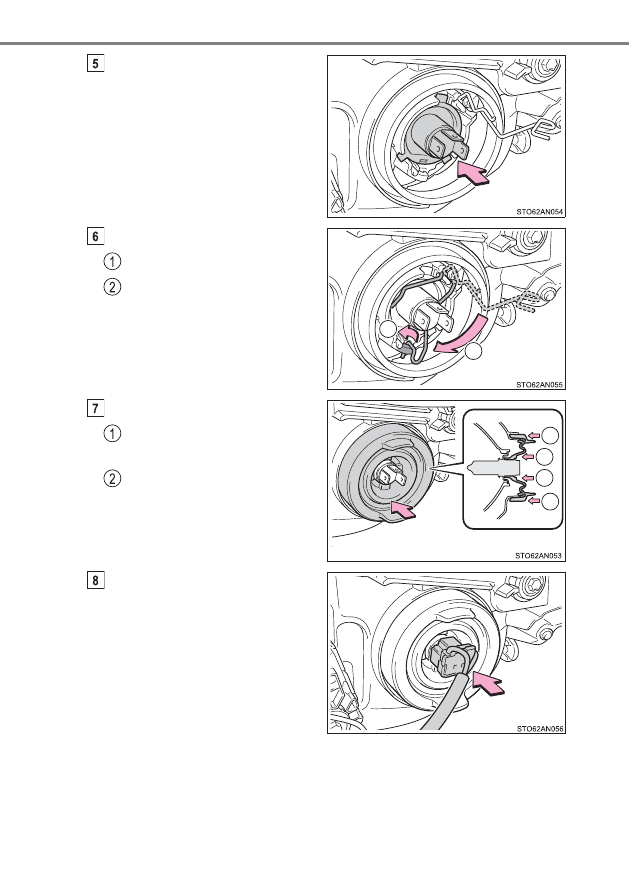

電球を交換し取り付ける

取り付け部を電球のツメ (3ヶ所 ) を
合わせて挿し込み、固定します。

留め金を取り付ける

留め金を下げる

留め金を押しフックにひっ
かけて固定します。

ゴムカバーを取り付ける

ゴムカバーの外周をしっか
りとはめ込む

ゴムカバーの内周(電球まわ
り)を全周にわたり電球の金
属部分が確認できるまで押
しこむ

コネクターを取り付ける

1

2

1

1

2
2

305

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

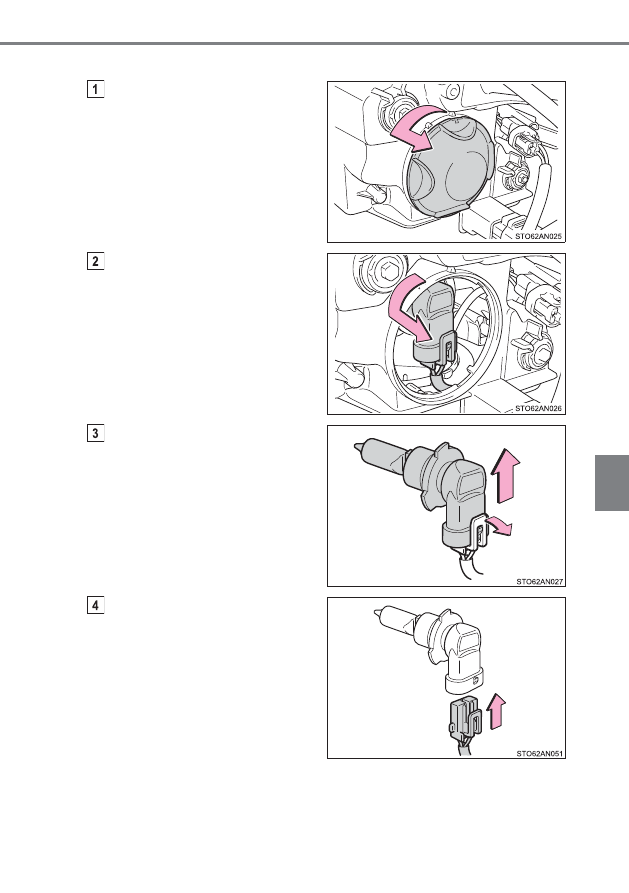

ヘッドランプハイビーム（LED ヘッドランプ装着車）

カバーをまわして取りはずす

ソケットを取りはずす

コネクターを取りはずす

電球を交換し、コネクターを取
り付ける

306

6-2. 簡単な点検・部品交換

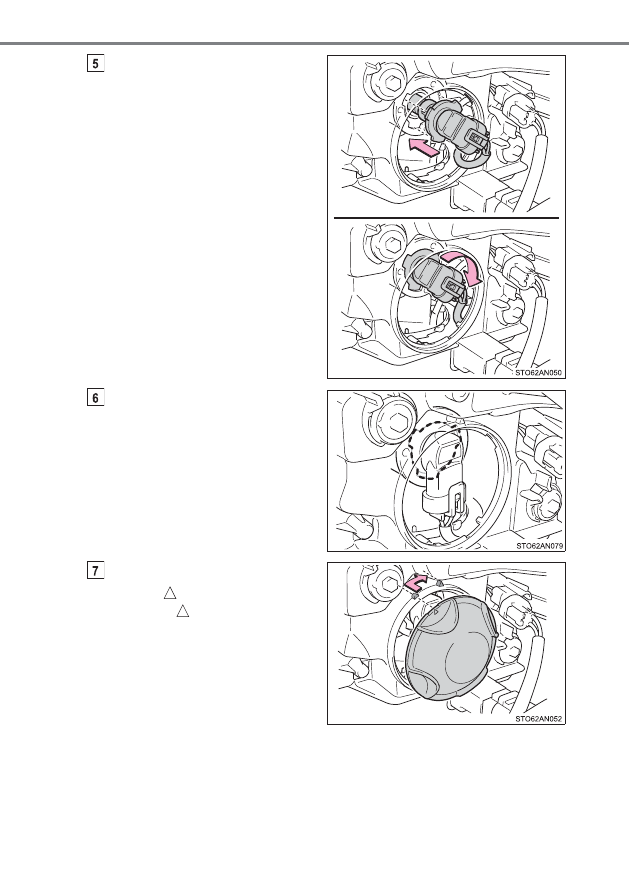

ソケットを取り付ける

取り付け部を電球のツメ（3ヶ所）
を合わせて挿し込み、右にまわして
固定します。

取り付け確認をする

コネクターを軽くゆさぶってぐらつ
きがないことを確認し、いったん
ヘッドランプハイビームを点灯さ
せ、ソケットの取り付け部からラン
プの光がもれてないことを目視確認
してください。

カバーをまわして取り付ける

カバーの

を合わせて挿し込み、取

り付け部の

まで右にまわす

307

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

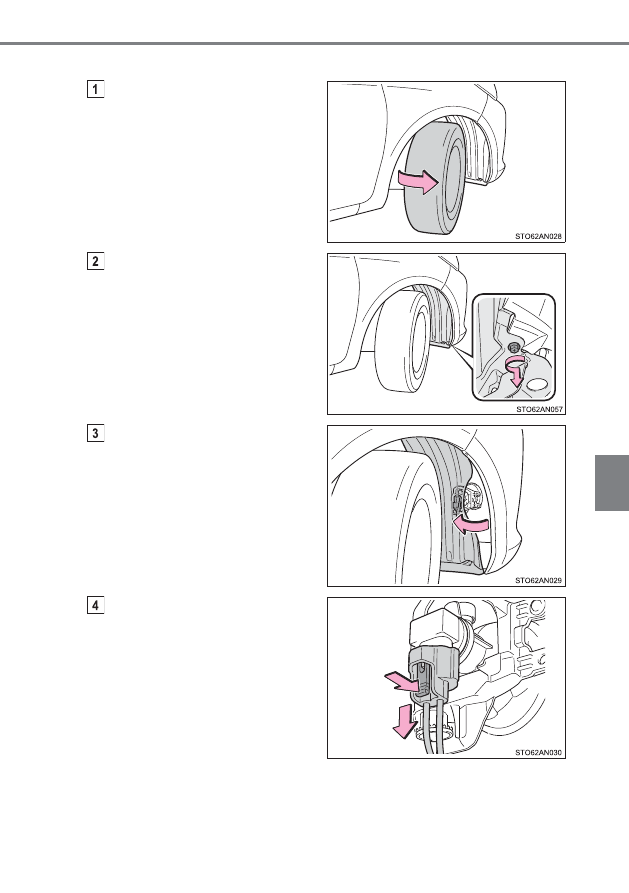

フロントフォグランプ

★

交換するランプの反対側へハ
ンドルをまわし、タイヤの向き
をかえる

バンパー外側のボルトをはず
す

フェンダーライナーをめくる

コネクターを取りはずす

★

：グレード、オプションなどにより、装備の有無があります。

308

6-2. 簡単な点検・部品交換

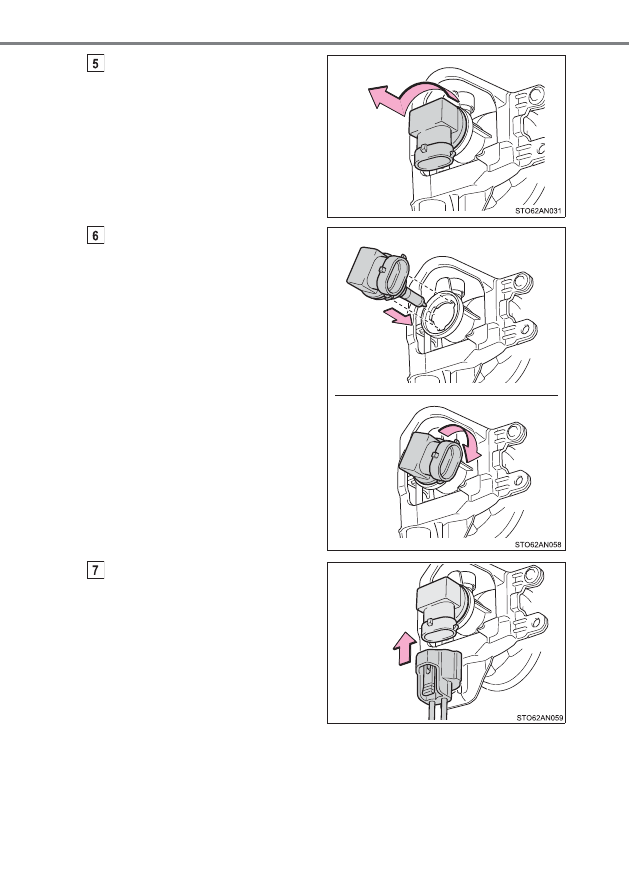

ソケットを取りはずす

電球を交換し取り付ける

取り付け部と電球のツメ (3ヶ所 ) を
合わせて挿し込み、右にまわして固
定する。

コネクターを取り付ける

309

6-2. 簡単な点検・部品交換

6

お手入れのしかた

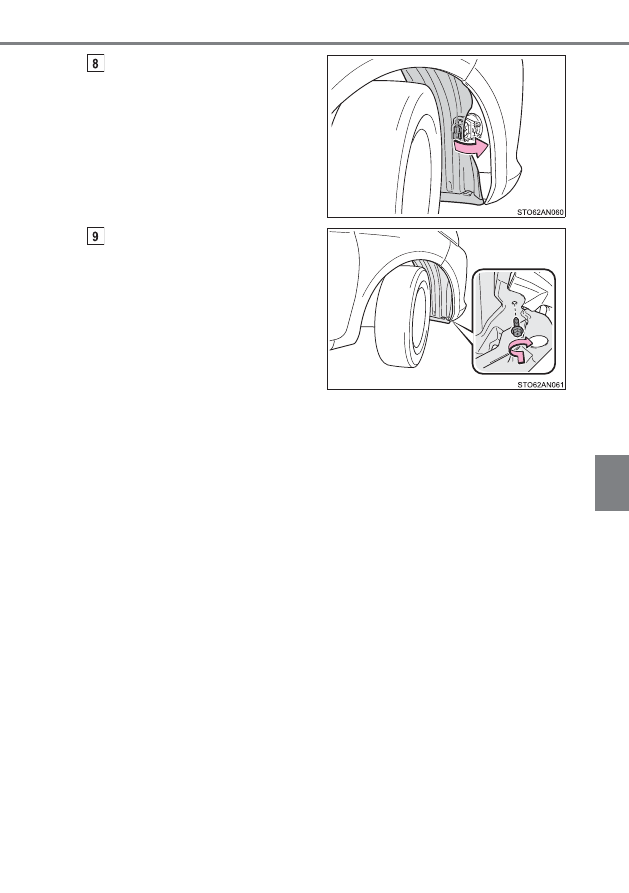

フェンダーライナーを取り付
ける

フェンダーライナーの端がフロント
バンパーの内側になるように取り付
けます。

バンパー外側のボルトを取り
付ける

310

6-2. 簡単な点検・部品交換

■

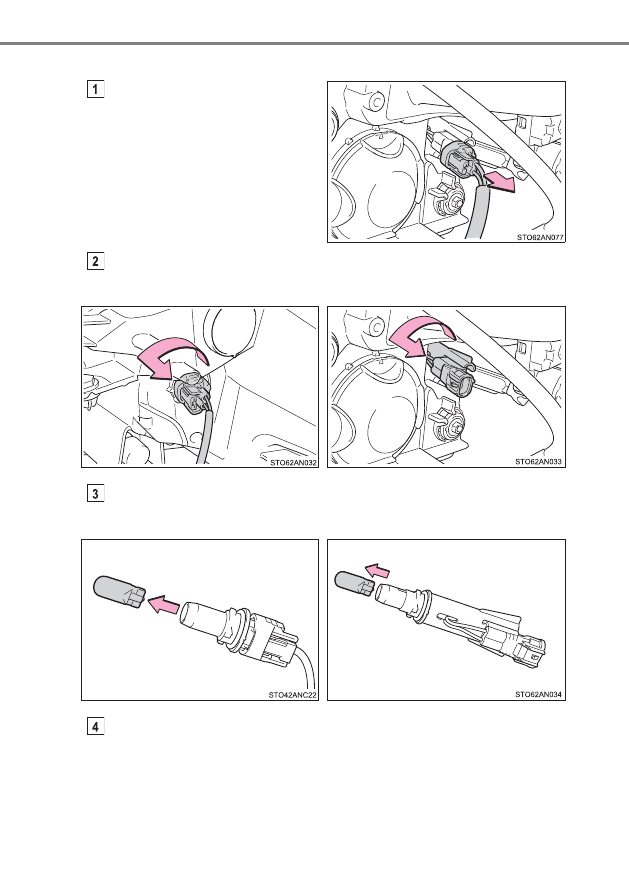

車幅灯

LED ヘッドランプ装着車：コ
ネクターを取りはずす

ソケットを取りはずす

電球を取りはずす

新しい電球を取り付けたあと、取りはずしたときと逆の手順で取り
付ける

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

311

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

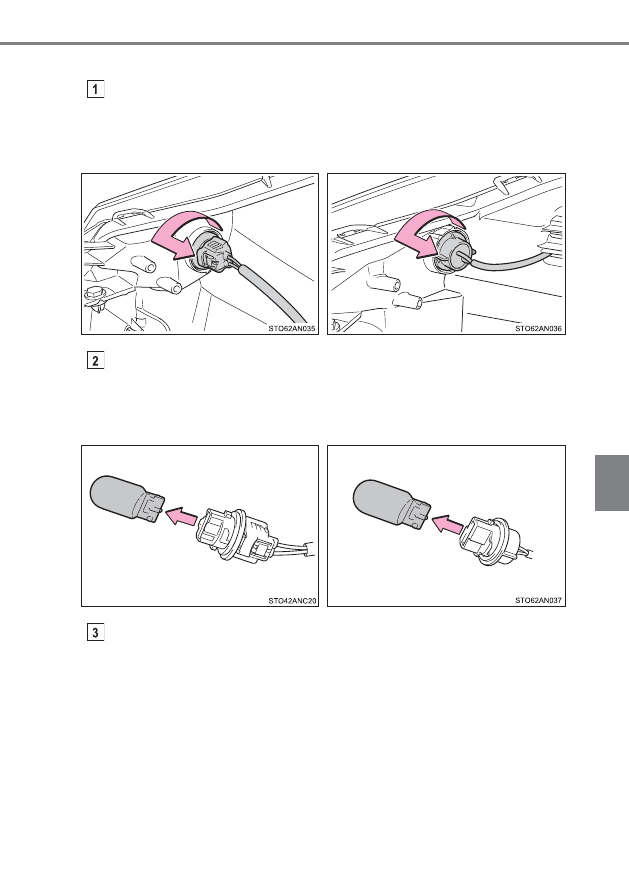

フロント方向指示兼非常点滅灯

ソケットを取りはずす

電球を取りはずす

新しい電球を取り付けたあと、取りはずしたときと逆の手順で取り
付ける

X

ハロゲンヘッドランプ装着車／
ディスチャージヘッドランプ装
着車

X

LED ヘッドランプ装着車

X

ハロゲンヘッドランプ装着車／
ディスチャージヘッドランプ装
着車

X

LED ヘッドランプ装着車

312

6-2. 簡単な点検・部品交換

■

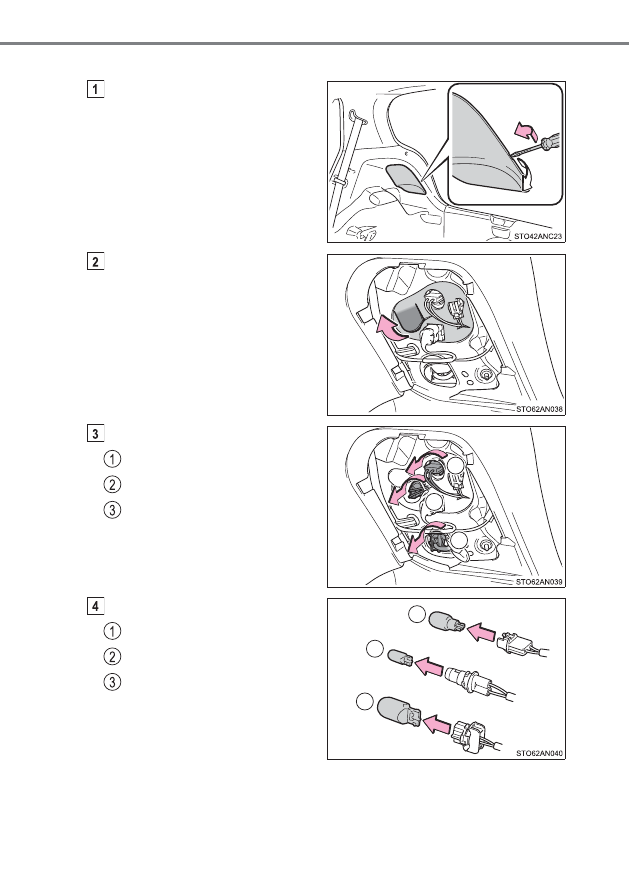

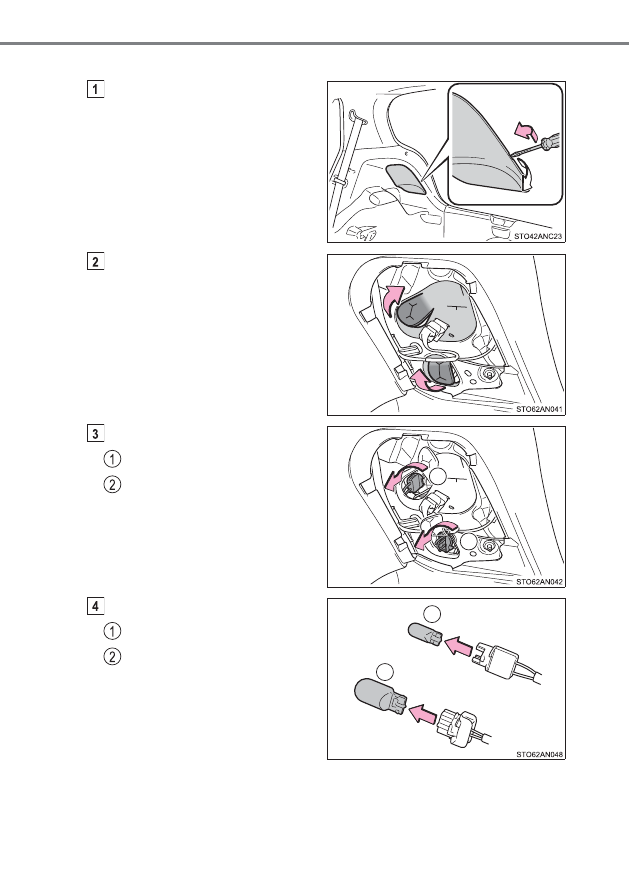

後退灯・尾灯・リヤ方向指示兼非常点滅灯（G's、RS を除く）

バックドアを開け、カバーを取
りはずす

傷が付くのを防ぐため、ドライバー
の先端にテープなどを巻いて保護し
てください。

コネクターカバーをめくる

ソケットを取りはずす

後退灯

尾灯

リヤ方向指示兼非常点滅灯

電球を取りはずす

後退灯

尾灯

リヤ方向指示兼非常点滅灯

3

1

2

3

1

2

313

6-2. 簡単な点検・部品交換

6

お手入れのしかた

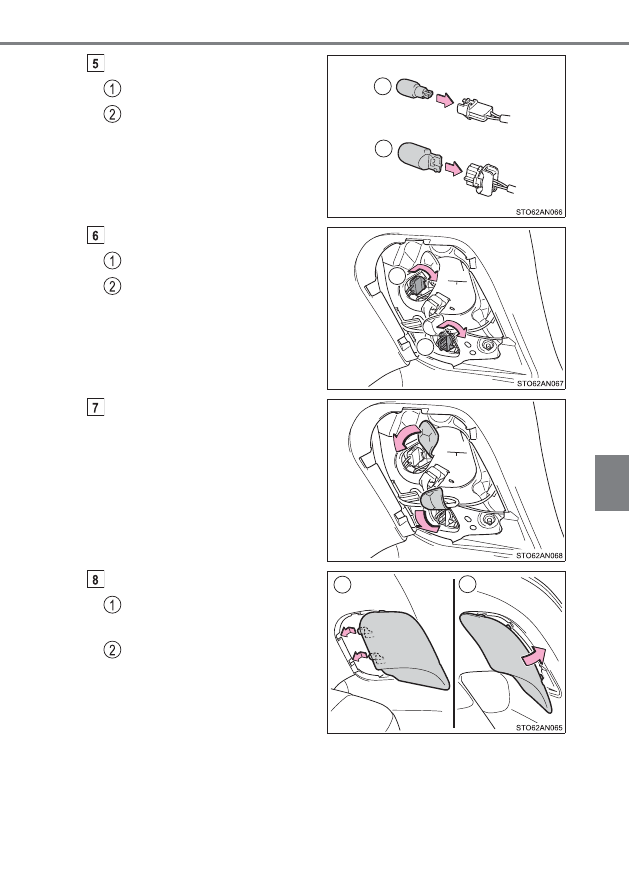

電球を交換し取り付ける

後退灯

尾灯

リヤ方向指示兼非常用点滅
灯

ソケットを取り付ける

後退灯

尾灯

リヤ方向指示兼非常用点滅
灯

コネクターカバーをもとにも
どす

カバーを取り付ける

カバーのツメと切り欠きを
合わせる

固定されるまでカバーを押
す

1

2

3

1

2

3

1

2

314

6-2. 簡単な点検・部品交換

■

後退灯・リヤ方向指示兼非常点滅灯（G's、RS）

バックドアを開け、カバーを取
りはずす

傷が付くのを防ぐため、ドライバー
の先端にテープなどを巻いて保護し
てください。

コネクターカバーをめくる

ソケットを取りはずす

後退灯

リヤ方向指示兼非常点滅灯

電球を取りはずす

後退灯

リヤ方向指示兼非常点滅灯

1

2

1

2

315

6-2. 簡単な点検・部品交換

6

お手入れのしかた

電球を交換し取り付ける

後退灯

リヤ方向指示兼非常用点滅
灯

ソケットを取り付ける

後退灯

リヤ方向指示兼非常用点滅
灯

コネクターカバーをもとにも
どす

カバーを取り付ける

カバーのツメと切り欠きを
合わせる

固定されるまでカバーを押
す

1

2

1

2

1

2

316

6-2. 簡単な点検・部品交換

■

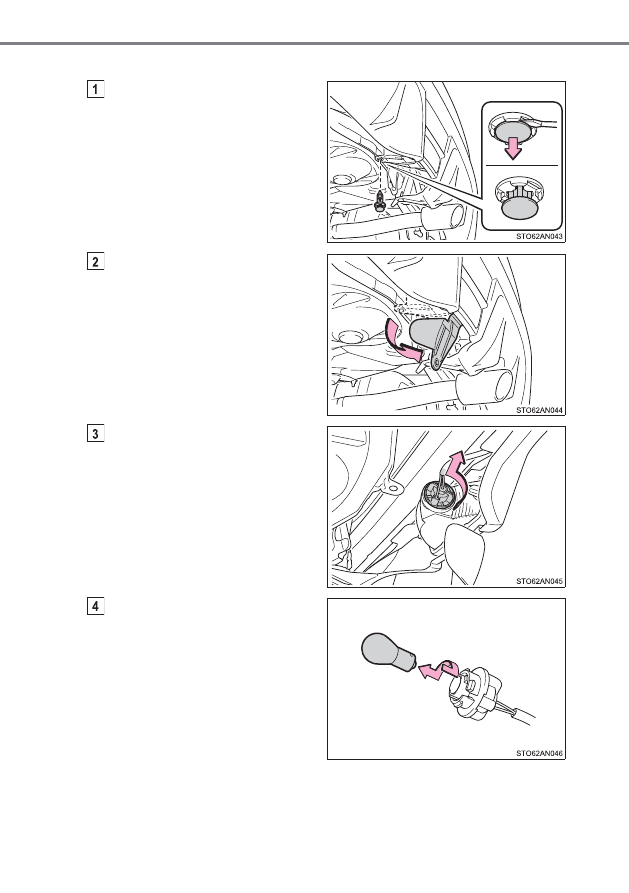

リヤフォグランプ

★

クリップを取りはずす

クリップは中心部を引き出してロッ
クをはずし引き抜きます。

カバーをめくる

コネクターを回して取りはず
す

電球を取りはずす

★

：グレード、オプションなどにより、装備の有無があります。

317

6-2. 簡単な点検・部品交換

6

お手入れのしかた

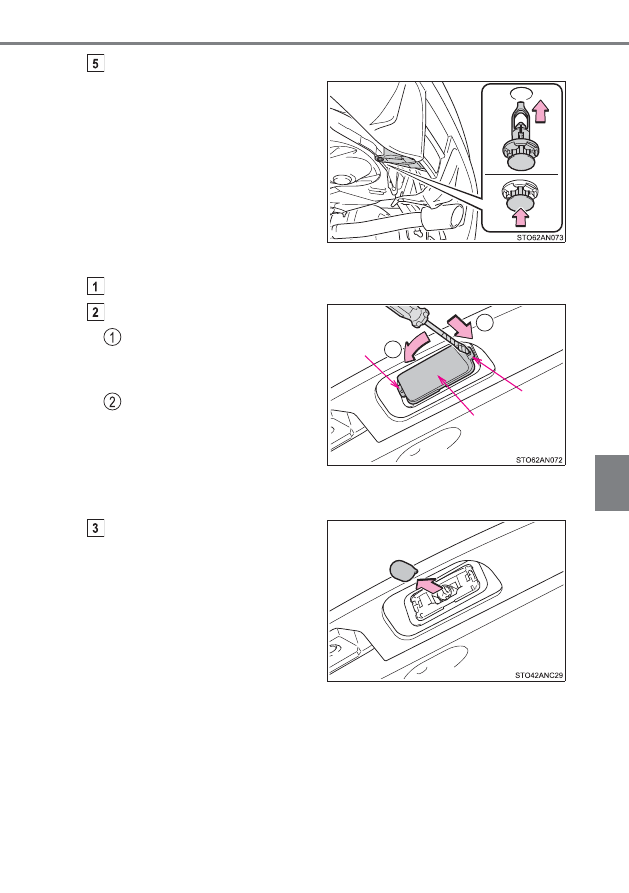

取り付けるときは、取りはずしたときと逆の手順で取り付ける

クリップを取り付けるときは
クリップを挿し込み、クリップ
中央を押します。

■

番号灯

番号灯が見えるまでバックドアを開ける (

→

P. 110)

カバーを取りはずす

左右どちらかのロック中の
穴に小さいマイナスドライ
バーを挿し込む

小さいマイナスドライバー
を て こ の 要 領 で 内 側 に 向
け、レンズのロックをはず
す

傷が付くのを防ぐため、ドライバーの先端にテープなどを巻いて保護してく
ださい。

電球を取りはずす

1

2

ロック

ロック

レンズ

318

6-2. 簡単な点検・部品交換

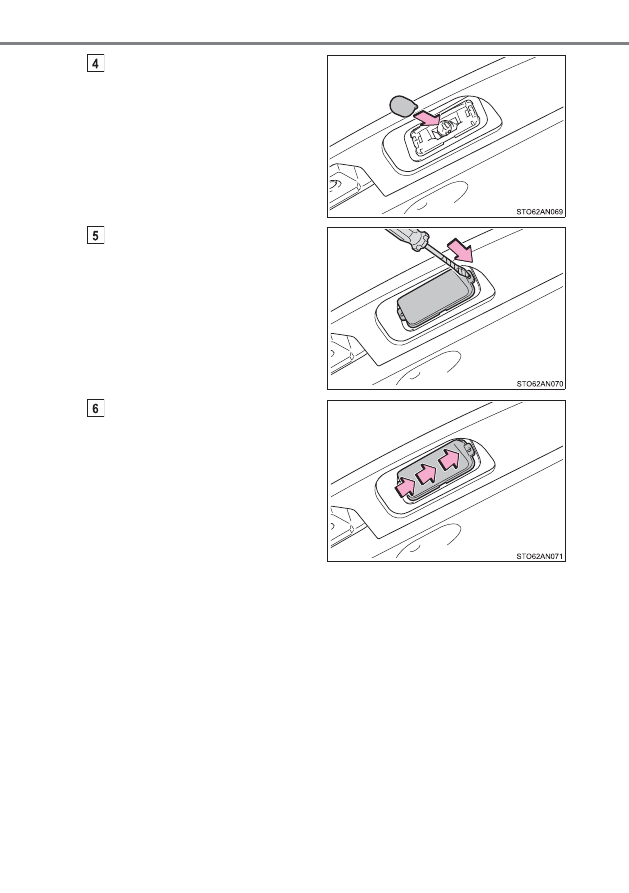

新しい電球を取り付ける

レンズを取り付ける

小さいマイナスドライバーで左右の
ロックを押し、

“カチッ”と音がする

ことを確認する

レンズ全体を押してレンズが
固定されていることを確認す
る

■

その他の電球

次の電球が切れたときは、トヨタ販売店で交換してください。

●

ヘッドランプロービーム（LED ヘッドランプ装着車）

●

ヘッドランプロービーム（ディスチャージヘッドランプ装着車）

●

ヘッドランプハイビーム（ディスチャージヘッドランプ装着車）

●

車幅灯（ディスチャージヘッドランプ装着車）

●

サイド方向指示兼非常点滅灯

●

LED イルミネーションビーム

★

●

制動灯（G's、RS を除く）

●

制動灯／尾灯（G's、RS）

●

ハイマウントストップランプ

★

：グレード、オプションなどにより、装備の有無があります。
