万一の場合には

7-2. 緊急時の対処法

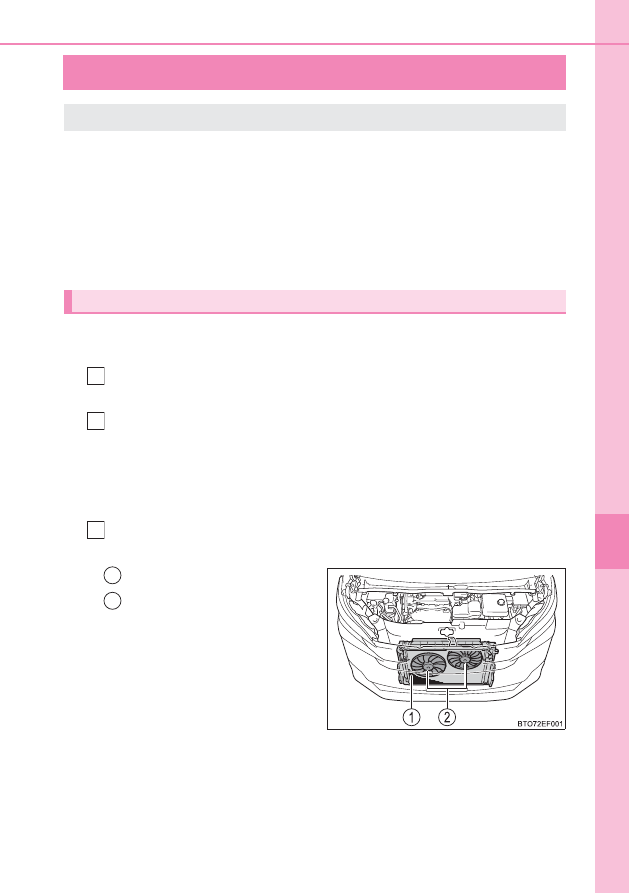

オーバーヒートしたときは

●

水温計（→ P. 87）の針がレッドゾーンに入ったり、ハイブリッドシ
ステムの出力が低下する（スピードが出ないなど）

●

マルチインフォメーションディスプレイに「エンジン冷却水高温安全
な場所に停車して取扱書を確認してください」または「ハイブリッド
システム高温出力制限中です」が表示される（→ P. 500）

●

エンジンルームから蒸気が出る

■

マルチインフォメーションディスプレイに「エンジン冷却水高温安全
な場所に停車して取扱書を確認してください」が表示されたとき

安全な場所に停車し、エアコンを OFF にしてから、ハイブリッド
システムを停止する

蒸気が出ている場合：
蒸気が出なくなったことを確認してから、注意してボンネットを開
ける

蒸気が出ていない場合：
注意してボンネットを開ける

ハイブリッドシステムが十分に冷えてから、ラジエーターコア部（放
熱部）やホースなどからの冷却水もれを点検する

ラジエーター

ファン

多量の冷却水もれがある場合は、た
だちにトヨタ販売店に連絡してくだ
さい。

次のような場合は、オーバーヒートの可能性があります。

対処方法

1
2

544

7-2. 緊急時の対処法

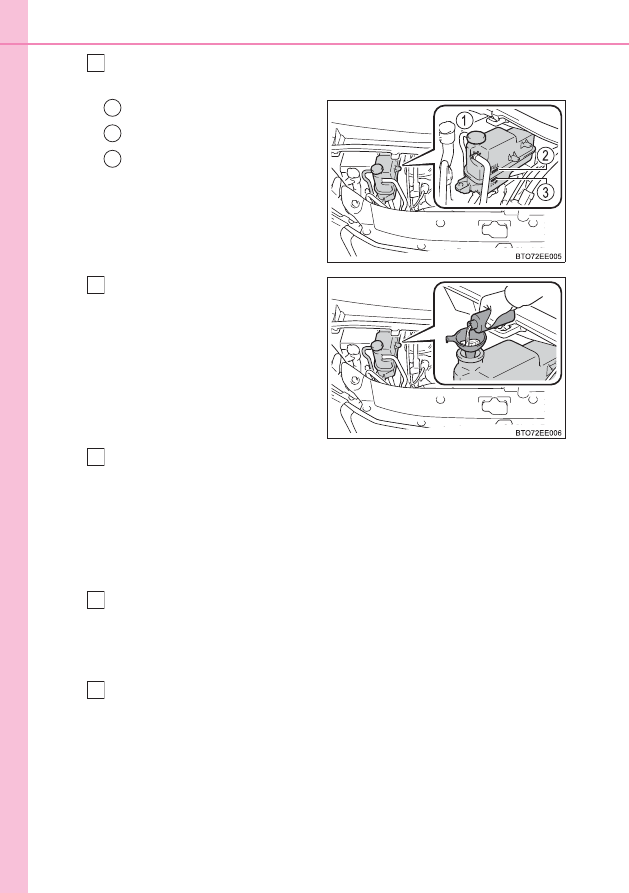

冷却水の量がリザーバータンクの“FULL”

（上限）と“LOW”

（下

限）の間にあるかを点検する

リザーバータンク

“FULL”（上限）

“LOW”（下限）

冷却水が不足している場合は、
冷却水を補給する

冷却水がない場合は、応急処置とし
て水を補給してください。

ハイブリッドシステムを始動し、エアコンを作動させてラジエー
ター冷却用のファンが作動しているか、およびラジエーターコアや
ホースなどから冷却水もれがないことを再度確認する

ハイブリッドシステムが冷えた状態での始動直後は、エアコンを ON にするこ
とでファンが作動します。ファンの音や風で確認してください。わかりにくい
ときは、エアコンの ON・OFF をくり返してください。

（ただし、氷点下となる寒冷時はファンが作動しないことがあります）

ファンが作動していない場合：
すぐにハイブリッドシステムを停止し、トヨタ販売店に連絡する

ファンが作動している場合：
最寄りのトヨタ販売店で点検を受ける

マルチインフォメーションディスプレイの「エンジン冷却水高温安
全な場所に停車して取扱書を確認してください」表示を確認する

表示が消えていない場合：
ハイブリッドシステムを停止してトヨタ販売店に連絡する

表示が消えている場合：
最寄りのトヨタ販売店で点検を受ける

1
2
3

545

7-2. 緊急時の対処法

万一の場合には

■

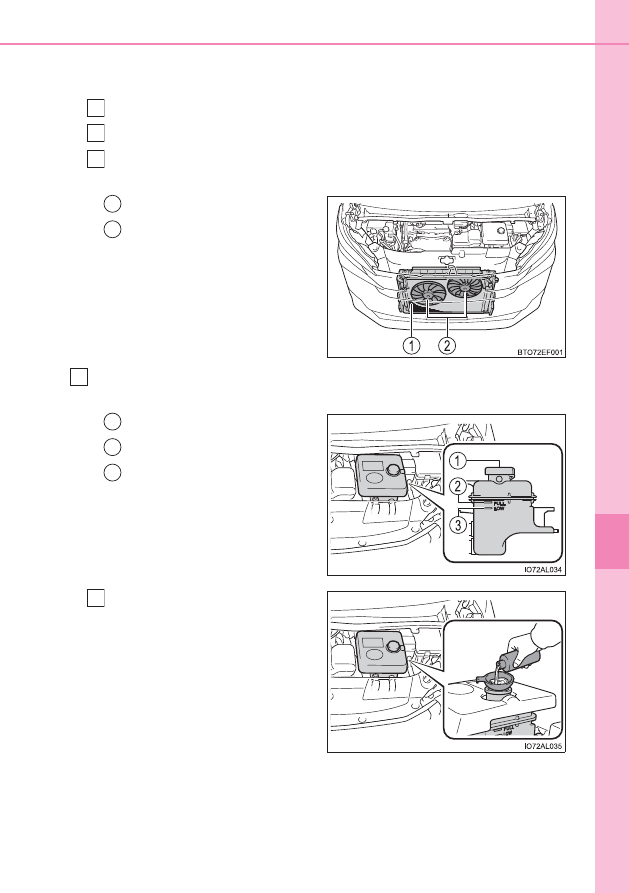

マルチインフォメーションディスプレイに「ハイブリッドシステム高
温出力制限中です」が表示されたとき

安全な場所に停車する

ハイブリッドシステムを停止し、注意してボンネットを開ける

ハイブリッドシステムが十分に冷えてから、ラジエーターコア部（放
熱部）やホースなどからの冷却水もれを点検する

ラジエーター

ファン

多量の冷却水もれがある場合は、た
だちにトヨタ販売店に連絡してくだ
さい。

冷却水の量がリザーバータンクの“FULL”

（上限）と“LOW”

（下限）

の間にあるかを点検する

リザーバータンク

“FULL”（上限）

“LOW”（下限）

冷却水が不足している場合は、
冷却水を補給する

冷却水がない場合は、応急処置とし
て水を補給してください。

1
2
3

1
2

1
2
3

546

7-2. 緊急時の対処法

ハイブリッドシステムを始動し、マルチインフォメーションディス
プレイを確認する

表示が消えていない場合：
ハイブリッドシステムを停止してトヨタ販売店に連絡する

表示が消えている場合：
最寄りのトヨタ販売店で点検を受ける

警告

■

エンジンルーム点検中の事故やけがを防ぐために

●

エンジンルームから蒸気が出ている場合は、蒸気が出なくなるまでボンネット
を開けないでください。ボンネットやエンジンルーム内が高温になっているた
め、やけどなどの重大な傷害を受けるおそれがあり危険です。

●

ハイブリッドシステムの停止後は、READY インジケーターが消灯しているこ
とを確認してください。ハイブリッドシステムが作動していると、ガソリンエ
ンジンが自動的に動き出したり、ガソリンエンジンが停止していても、冷却
ファンが急にまわり出すことがあります。ベルトやファンなどの回転部分にふ
れたり、近付いたりすると、手や着衣（特にネクタイ・スカーフ・マフラーな
ど）が巻き込まれたりして、重大な傷害を受けるおそれがあり危険です。

●

ハイブリッドシステムおよびラジエーターが熱い場合は、冷却水リザーバータ
ンクのキャップを開けないでください。
高温の蒸気や冷却水が圧力によって噴き出し、やけどなどの重大な傷害を受け
るおそれがあり危険です。

注意

■

冷却水を入れるときの注意

ハイブリッドシステムが十分に冷えてからゆっくり入れてください。
ハイブリッドシステムが熱いときに急に冷たい冷却水を入れると、ハイブリッ
ドシステムが損傷するおそれがあります。

■

冷却系統の故障を防ぐために

次のことをお守りください

●

異物（砂やほこりなど）を冷却水に混入させない

●

冷却水添加剤を使用しない

547

万一の場合には

7-2. 緊急時の対処法

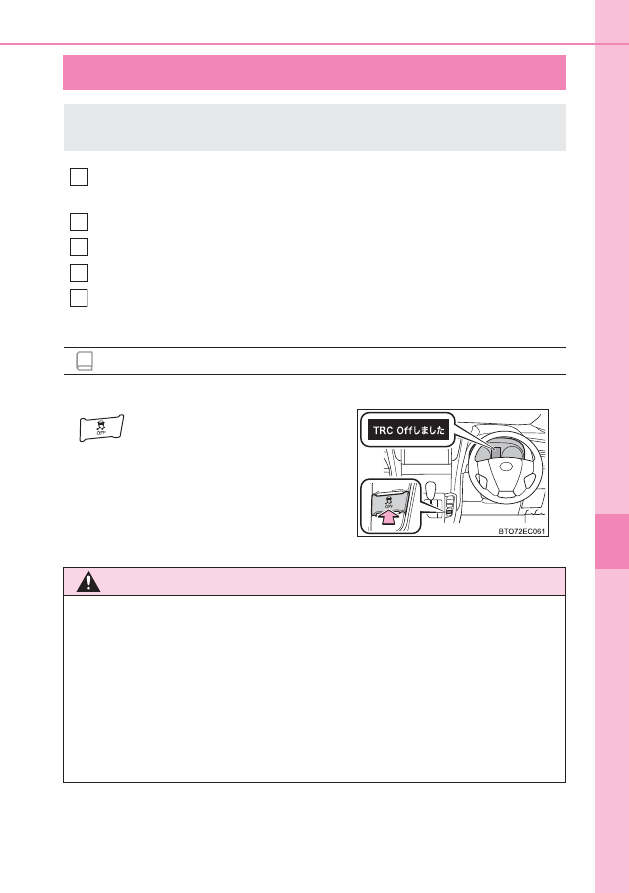

スタックしたときは

パーキングブレーキをかけ、シフトレバーを P にして、ハイブリッドシ
ステムを停止する

前輪周辺の土や雪などを取り除く

前輪の下に木や石などをあてがう

ハイブリッドシステムを再始動する

シフトレバーを D または R に入れ、パーキングブレーキを解除して注
意しながらアクセルペダルを踏む

■

脱出しにくいとき

ぬかるみや砂地・雪道などでタイヤが空転したり埋まり込んで動けなく
なったときは次の方法で脱出してください。

知識

を押して TRC を OFF にしてくだ

さい。

警告

■

脱出するとき

前進と後退をくり返してスタックから脱出する場合、他の車・ものまたは人と
の衝突を避けるため周囲に何もないことを確認してください。
スタックから脱出するとき、車が前方または後方に飛び出すおそれがあります
ので、特に注意してください。

■

シフトレバーを操作するとき

アクセルペダルを踏み込んだまま操作しないように気を付けてください。
車が急発進し、思わぬ事故につながるおそれがあり危険です。

2
3
4
5

550

8-1. 仕様一覧

メンテナンスデータ（指定燃料・オイル量など）

※

エタノールの混合率 10％以下または、ETBE の混合率 22％以下のガソリン

（酸素含有率 3.7％以下）を使用することができます。

使用するオイルや液類の品質により、自動車の寿命は著しく左右されま
す。
トヨタ車には、最も適したトヨタ純正オイル・液類（以下、「指定銘柄」
といいます）のご使用をおすすめします。

指定銘柄以外を使用される場合は、指定銘柄に相当する品質のものをご
使用ください。

燃料

指定燃料

容量［L］（参考値）

･無鉛レギュラーガソリン
･バイオ混合ガソリン（レギュラー）

※

551

8-1. 仕様一覧

車両情報

※ 1

エンジンオイルの容量は交換する際の目安です。オイル量の確認は、エンジ
ンを暖機後にハイブリッドシステムを停止し、5 分以上経過してからレベル
ゲージで行ってください。

※ 2

0W-20 は上記表の指定銘柄の中では最も省燃費性に優れるオイルです。

エンジンオイル

指定銘柄

容量［L］

（参考値

※ 1

）

オイル

のみ交換

オイルと

オイル

フィルター

交換

トヨタキヤッスルモーターオイル
SN 0W-20

※ 2

API SN/RC, ILSAC GF-5, SAE 0W-20

トヨタキヤッスルモーターオイル
SN 5W-20

API SN/RC, ILSAC GF-5, SAE 5W-20

トヨタキヤッスルモーターオイル
SN 5W-30

API SN/RC, ILSAC GF-5, SAE 5W-30

トヨタキヤッスルモーターオイル
SN 10W-30

API SN/RC, ILSAC GF-5, SAE 10W-30

4.0

4.4

552

8-1. 仕様一覧

■

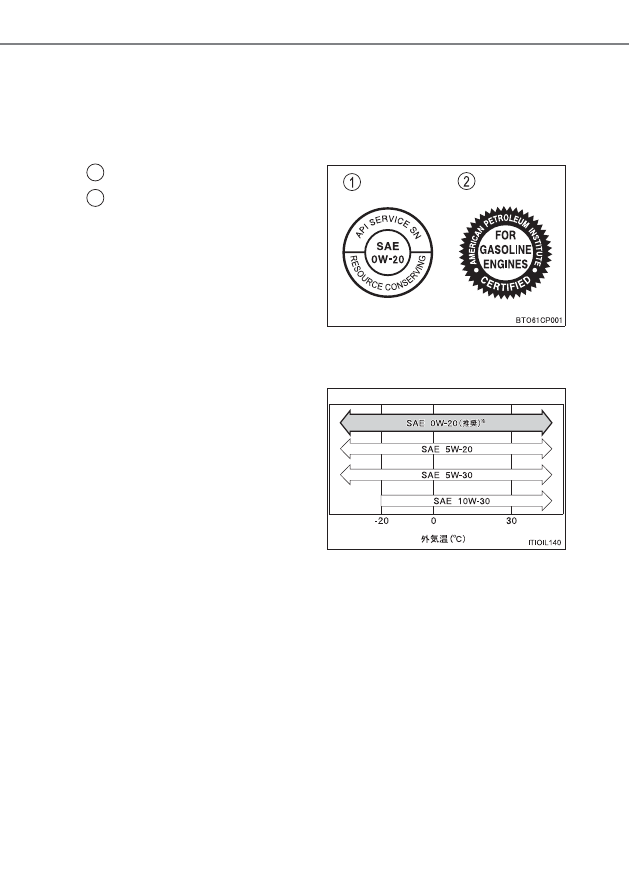

指定エンジンオイル

API 規格 SN/RC、SM/EC か、ILSAC 規格に合致したオイルをご使
用ください。
なお、ILSAC 規格合格油の缶には ILSAC CERTIFICATION（イル
サックサーティフィケーション）マークがついています。

API マーク

ILSAC CERTIFICATIONマー
ク

■

エンジンオイル推奨粘度

下記図に基づき、外気温に適した粘度のものをご使用ください。

※

0W-20 は、新車時に充填されており、上記図に示す中では、最も省燃費性
に優れるオイルです。

オイル粘度について（例として 0W-20 で説明します）：

･ 0W-20 の 0W は、低温時のエンジン始動特性を示しています。W

の前の数値が小さいほど冬場や寒冷時のエンジン始動が容易になり
ます。

･ 0W-20 の 20 は、高温時の粘度特性を示しています。

粘度の高い（数値が大きい）オイルは、高速または重負荷走行に適
しています。

1
2

553

8-1. 仕様一覧

車両情報

※

交換が必要な際はトヨタ販売店にご相談ください。

※

交換が必要な際はトヨタ販売店にご相談ください。

■

ブレーキフルード

■

ブレーキペダル

※

ハイブリッドシステムが作動している状態で、490N（50kgf）の踏力をか
けたときの床板とのすき間の最小値

ラジエーター

指定銘柄

容量［L］（参考値）

トヨタ純正スーパーロングライフ
クーラント
凍結保証温度

濃度 30％ − 12qC
濃度 50％ − 35qC

ガソリンエンジン

9.3

インバーター

3.3

トランスミッション

指定銘柄

容量［L］（参考値

※

）

トヨタ純正オートフルード WS

3.8

リヤディファレンシャル（リヤ電動モーター）

指定銘柄

容量［L］（参考値

※

）

トヨタ純正オートフルード WS

1.8

ブレーキ

指定銘柄

トヨタ純正ブレーキフルード 2500H-A

項目

基準値［mm］

遊び

1 ∼ 6

踏み込んだときの床板とのすき間

※

161 以上

554

8-1. 仕様一覧

ࠉ

※ 1

表に記載の無いランプは LED を採用しています。

※ 2

アンバーバルブはオレンジ色の電球です。

ウォッシャータンク

容量 [L]（参考値）

2.5

タイヤ・ホイール

タイヤサイズ

ホイール

サイズ

タイヤが冷えている

ときの空気圧

kPa（kg/cm

）

前輪

後輪

標準タイヤ

215/65R16 98H

16 ×

6 1/2J

240（2.4）

225/60R17 99H

17 ×

6 1/2J

240（2.4）

応急用タイヤ

★

T155/80D17
100M

17 × 4T

420（4.2）

電球（バルブ）

※ 1

★

：グレード、オプションなどにより、装備の有無があります。

電球

W（ワット）数

車外

フロントフォグランプ（バルブタイプ：H16

★

）

フロント方向指示灯／非常点滅灯

（アンバーバルブ）

※ 2

リヤ方向指示灯／非常点滅灯

（アンバーバルブ）

※ 2

後退灯

車内

マップランプ（バルブタイプ

★

）

リヤパーソナルランプ（セカンドシート／サー
ドシート）（バルブタイプ

★

）

ドアカーテシランプ（バルブタイプ

★

）

ラゲージランプ

バニティランプ

555

8-1. 仕様一覧

車両情報

車両仕様

名称

型式

エンジン

電動機型式

駆動方式

ヴェルファイア

AYH30W

2AR-FXE

（2.5L ガソリン）

フロント：2JM

リヤ：2FM

4WD

（4 輪駆動）

556

8-2. カスタマイズ機能

ユーザーカスタマイズ機能一覧

以下の方法で設定変更が可能な項目は「車両カスタマイズ設定一覧」

（→ P. 557）をご確認ください。

■

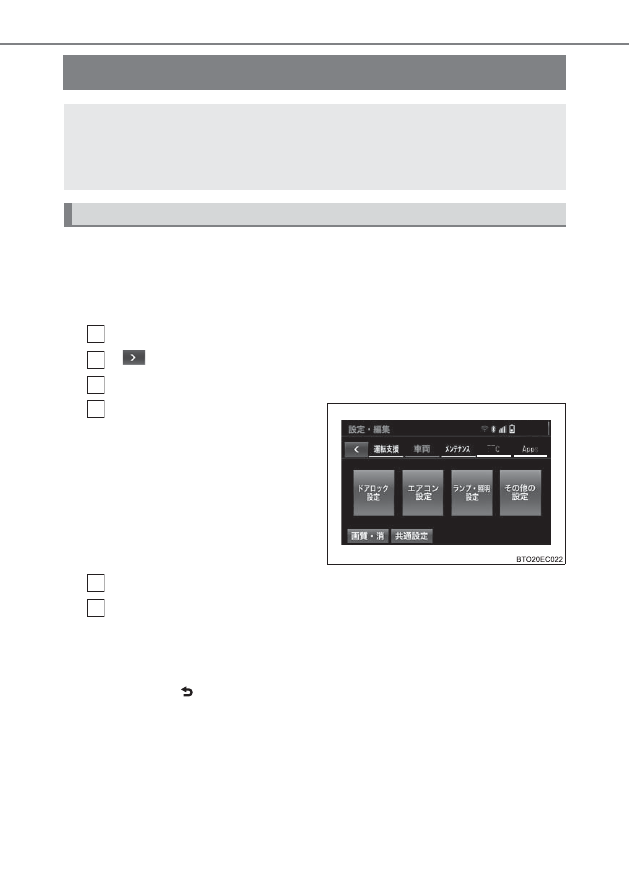

ナビゲーションシステムで設定するには

クリアランスソナーを除く

「設定・編集」ボタンを押す

を押し、「車両」画面を表示する

「設定・編集」画面の「車両」を選択する

設定を変更したいカテゴリー
を選択する

一覧表示された中から設定を変更する項目を選択する

機能の作動内容を選択する

作動・非作動を変更できる機能では、「する」（作動）、「しない」（非作動）を選択
します。

音量やセンサーの感度などを変更できる機能では、「+」または「-」を選択してレ
ベルを調整し、

を選択します。

クリアランスソナー

→ P. 283

■

マルチインフォメーションディスプレイで設定するには

→ P. 96

★

：グレード、オプションなどにより、装備の有無があります。

お車に装備されている各種の機能は、ご希望に合わせてトヨタ販売店で
作動内容を変更することができます。また、ナビゲーションシステム

★

・

マルチインフォメーションディスプレイの操作により、設定を変更する
ことができる機能もあります。

設定変更のしかた

1
2
3
4

5
6

557

8-2. カスタマイズ機能

車両情報

機能によっては、他の機能と連動して設定がかわるものもあります。詳
しくはトヨタ販売店へお問い合わせください。

ナビゲーションシステム

★

の画面操作で設定変更可能

車両側のスイッチなどで設定変更可能

トヨタ販売店で設定変更可能

■

車両接近通報装置（→ P. 68）

■

ドアロック（→ P. 116）

車両カスタマイズ設定一覧

★

：グレード、オプションなどにより、装備の有無があります。

2
3

機能の内容

初期設定

変更後

音量調整

レベル 1

レベル 2

ー

○

レベル 3

機能の内容

初期設定

変更後

車速感応オートドアロッ
ク

あり

なし

○

シフトレバーをＰ以外に
したときの全ドア施錠

（シフト操作連動ドアロッ

ク）

なし

あり

○

シフトレバーをＰにした
ときの全ドア解錠

（シフト操作連動アンロッ

ク）

あり

なし

○

運転席を開けたときの全
ドア自動解錠

（運転席ドア開連動アン

ロック）

なし

あり

○

558

8-2. カスタマイズ機能

■

パワースライドドア（→ P. 119）

■

パワーバックドア

★

（→ P. 137）

■

スマートエントリー＆スタートシステム、ワイヤレスドアロック共通

（→ P. 113,119,137,147）

機能の内容

初期設定

変更後

スライドドアスイッチ反
応時間

0.3 秒

OFF

ー

○

0.5 秒

0.8 秒

★

：グレード、オプションなどにより、装備の有無があります。

機能の内容

初期設定

変更後

バックドアスイッチの作
動

長押し

短押し

ー

○

作動の合図（ブザー）

する

しない

ー

○

機能の内容

初期設定

変更後

ドアを施錠・解錠したとき
の非常点滅灯の点滅

（施錠・解錠時非常点滅灯

応答）

あり

なし

○

ー

○

半ドア警告ブザー

あり

なし

ー

○

ドアを施錠・解錠したとき
の作動確認ブザー音量

（施錠・解錠時ブザー音量

調節）

レベル 5

OFF

○

ー

○

レベル 1 ∼ 7

解錠後、ドアを開けなかっ
たときの自動施錠までの
時間

30 秒

60 秒

ー

○

120 秒
