6-2. 簡単な点検・部品交換

6

お手入れのしかた

ワイパーブレードの接続部を手で
しっかり支えながらロックノブを
押してロックを解除し、ワイパーブ
レードを引き抜く

ワイパーブレードを取り付けたあと
は、接続部が確実にロックされている
ことを確認してください。

フロントワイパーブレードに取り付けられているキャップを脱着するこ
とはできません。ワイパーゴムの交換が必要なときは、次の要領でワイ
パーゴムを取りはずしてください。

ワイパーブレード裏側のスリッ
ト部を通せる位置までワイパー
ゴムを引っ張る

ワイパーゴムの先端をスリット
部から引き出し、そのまま引き抜
く

新しいワイパーゴムを取り付けるときは、逆の要領で作業を行います。取
り付け後は、ワイパーゴムの先端がキャップの端まで確実に届いている
ことを確認してください。

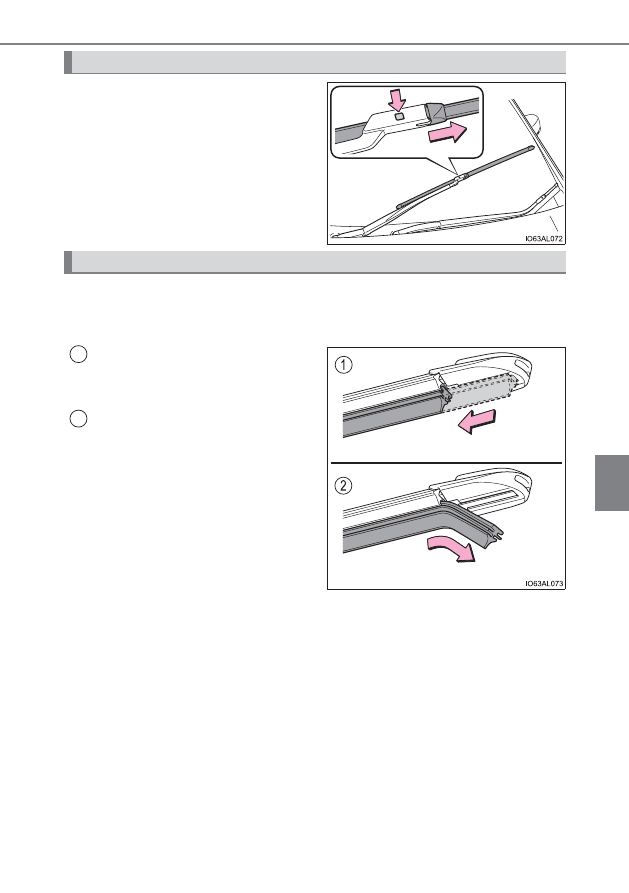

フロントワイパーブレードの取りはずし方

フロントワイパーゴムの取りはずし方

1

2

464

6-2. 簡単な点検・部品交換

■

ワイパーブレード・ワイパーゴムの取り扱いについて

誤った取り扱いをすると、ワイパーブレード、またはワイパーゴムが損傷するお
それがあります。ご自身でのワイパーブレード・ワイパーゴムの交換に不安があ
る場合は、トヨタ販売店にご相談ください。

■

リヤワイパーアームを起こすとき

リヤワイパーがリヤスポイラーにあたらないことを確認しながらゆっくりと引
き起こしてください。いっぱいまで起こしリヤスポイラーにあたりそうなとき
は、いったんリヤワイパーアームをもどし、最初に止めた位置よりも下を向くよ
うに、リヤワイパーの停止位置を調整してください。

知識

注意

■

ワイパーアームの損傷を防ぐために

ワイパーアームを立てるときは、必ず運転席側を先に立ててから助手席側を立
ててください。また、もとにもどすときは、必ず助手席側から先にもどしてく
ださい。

465

6

お手入れのしかた

6-2. 簡単な点検・部品交換

キーの電池交換

●

マイナスドライバー

●

小さいマイナスドライバー

●

リチウム電池 CR2032

X

タイプ A

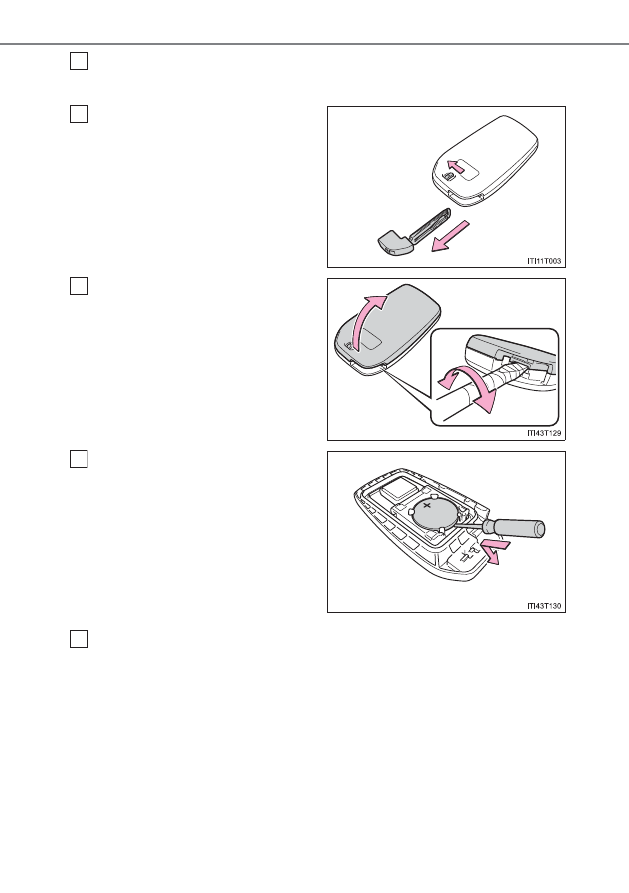

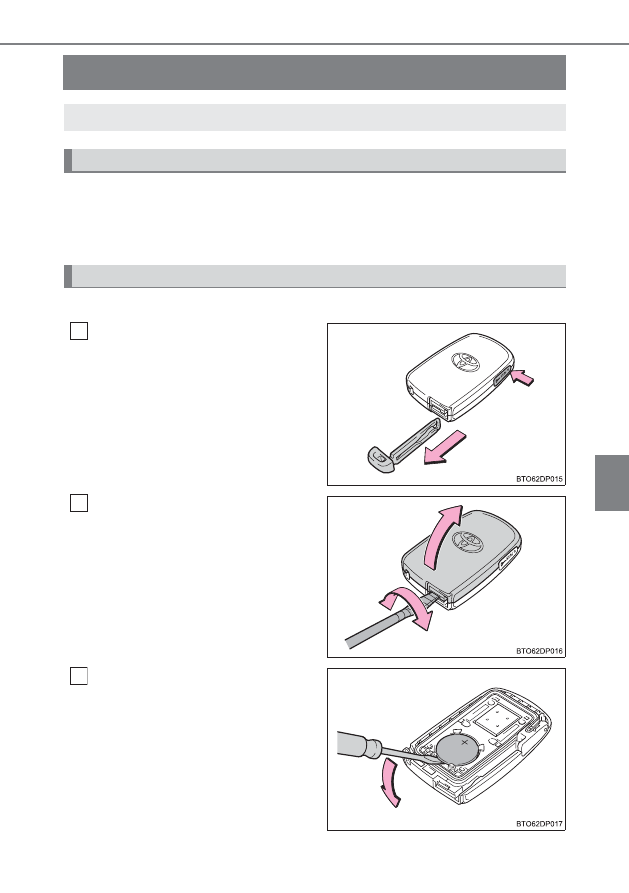

メカニカルキーを抜く

カバーをはずす

傷が付くのを防ぐため、マイナスドラ
イバーの先端に布などを巻いて保護し
てください。

消耗した電池を取り出す

カ バ ー を は ず し た と き に、上 側 の カ
バーに電子キーのモジュールが貼り付
き、電池面が隠れている場合がありま
す。この場合、電子キーのモジュール
をひっくり返し、図のように電池が見
える状態で作業してください。

新しい電池は、＋極を上にして取り付
けます。

電池が消耗しているときは、新しい電池に交換してください。

用意するもの

電池交換のしかた

1

2

3

466

6-2. 簡単な点検・部品交換

取り付けるときは、取りはずしたときと逆の手順で取り付ける

X

タイプ B

メカニカルキーを抜く

カバーをはずす

傷が付くのを防ぐため、マイナスドラ
イバーの先端に布などを巻いて保護し
てください。

消耗した電池を取り出す

カ バ ー を は ず し た と き に、上 側 の カ
バーに電子キーのモジュールが貼り付
き、電池面が隠れている場合がありま
す。この場合、電子キーのモジュール
をひっくり返し、図のように電池が見
える状態で作業してください。

新しい電池は、＋極を上にして取り付
けます。

取り付けるときは、取りはずしたときと逆の手順で取り付ける

4

1

2

3

4

467

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

リチウム電池 CR2032 の入手

電池はトヨタ販売店・時計店およびカメラ店などで購入できます。

■

電子キーの電池が消耗していると

次のような状態になります。

●

スマートエントリー＆スタートシステム・ワイヤレス機能が作動しない

●

作動距離が短くなる

■

キーの電池を交換したときは

キーのスイッチを押し、本体の LED が点灯することを確認します。

知識

警告

■

取りはずした電池と部品について

お子さまにさわらせないでください。
部品が小さいため、誤って飲み込むと、のどなどにつまらせ重大な傷害におよ
ぶか、最悪の場合死亡につながるおそれがあります。

注意

■

交換後、正常に機能させるために

次のことを必ずお守りください。

●

ぬれた手で電池を交換しない
錆の原因になります。

●

電池以外の部品に、ふれたり動かしたりしない

●

電極を曲げない

468

6-2. 簡単な点検・部品交換

ヒューズの点検・交換

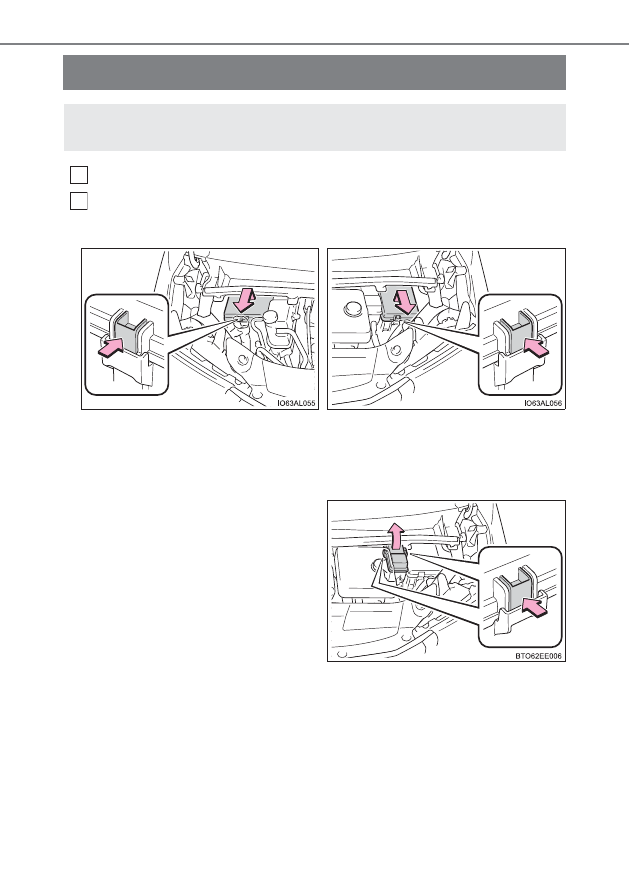

パワースイッチを OFF にする

ヒューズボックスを開ける

X

エンジンルーム（3）

ツメを押しながら、カバーを持
ちあげる

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切
れが考えられます。ヒューズの点検を行ってください。

1
2

X

エンジンルーム（1）

X

エンジンルーム（2）

ツメを押してロックをはずし、フタを持ち上げながら手前に引いて
取りはずす

469

6-2. 簡単な点検・部品交換

6

お手入れのしかた

X

助手席足元

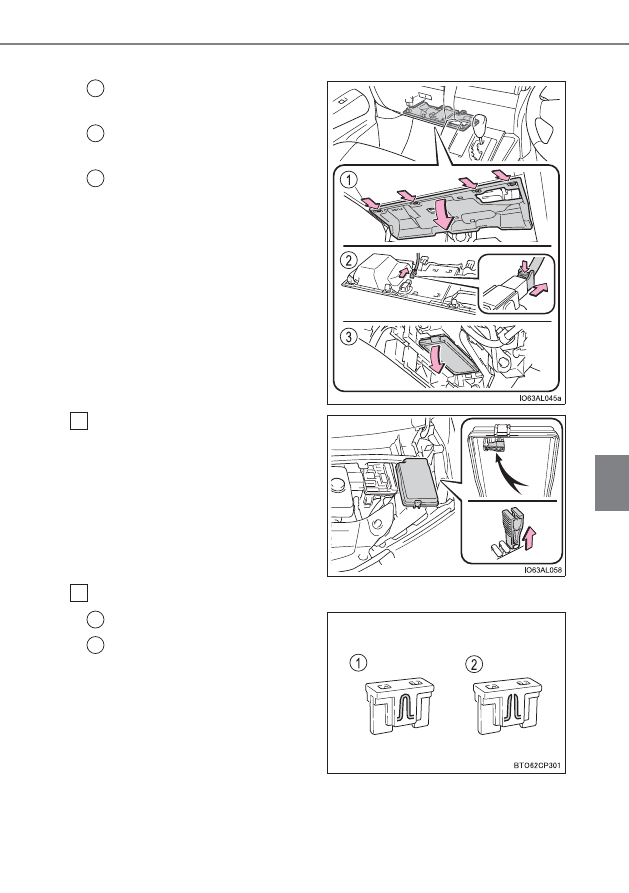

ツメを押してアンダーカバー
を取りはずす

ツメを押してコネクターを取
りはずす（足元照明装着車）

カバーを取りはずす

ヒューズを引き抜く

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、規
定容量のヒューズに交換します。

1

2

3

3

4

1
2

470

6-2. 簡単な点検・部品交換

■

ヒューズを交換したあとは

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（→ P. 471）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくださ
い。

■

補機バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

知識

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

■

パワーコントロールユニット近くのヒューズボックスについて

高電圧部位・高電圧の配線が近くにあるため、絶対に点検・交換を行わないで
ください。取り扱いを誤ると感電し、重大な傷害におよぶか、最悪の場合死亡
につながるおそれがあります。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

471

6

お手入れのしかた

6-2. 簡単な点検・部品交換

電球（バルブ）の交換

切れた電球の W（ワット）数を確認してください。（→ P. 554）

→ P. 139

■

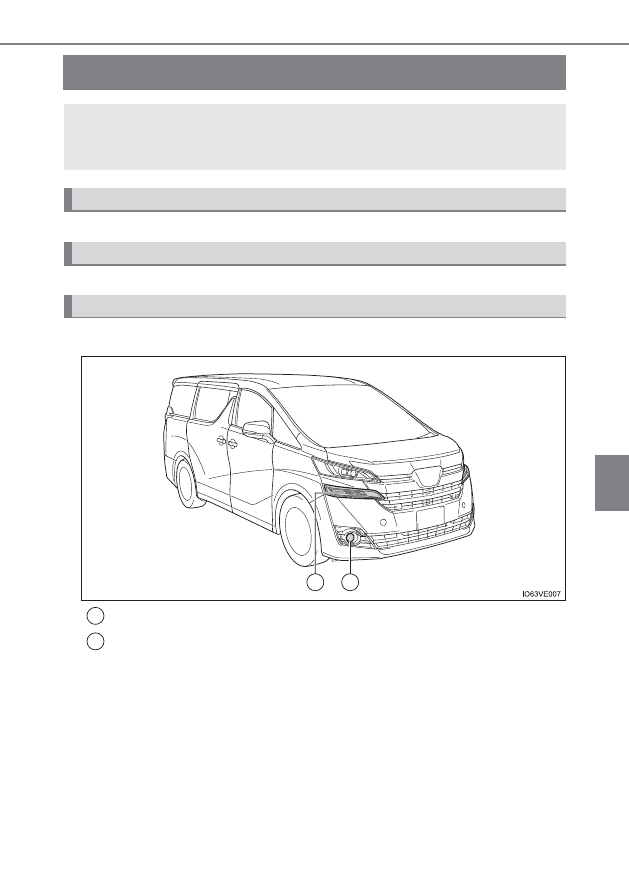

フロント

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

パワーバックドアの作動停止（パワーバックドア装着車）

バルブ位置

1

2

フロントフォグランプ（LED フロントフォグランプ非装着車）

フロント方向指示灯／非常点滅灯

1
2

472

6-2. 簡単な点検・部品交換

■

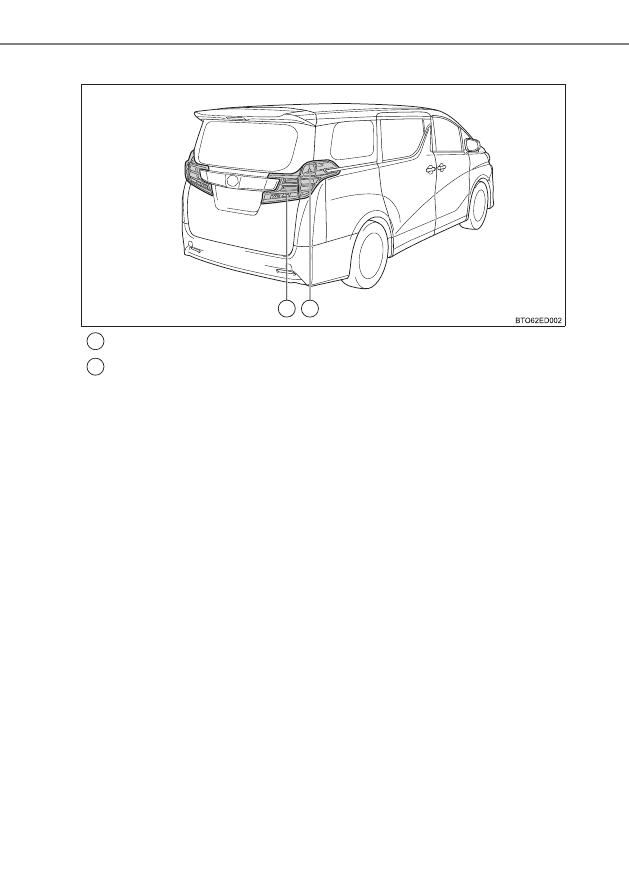

リヤ

2

1

リヤ方向指示灯／非常点滅灯

後退灯

1
2

473

6-2. 簡単な点検・部品交換

6

お手入れのしかた

■

フロントフォグランプ（LED フロントフォグランプ非装着車）

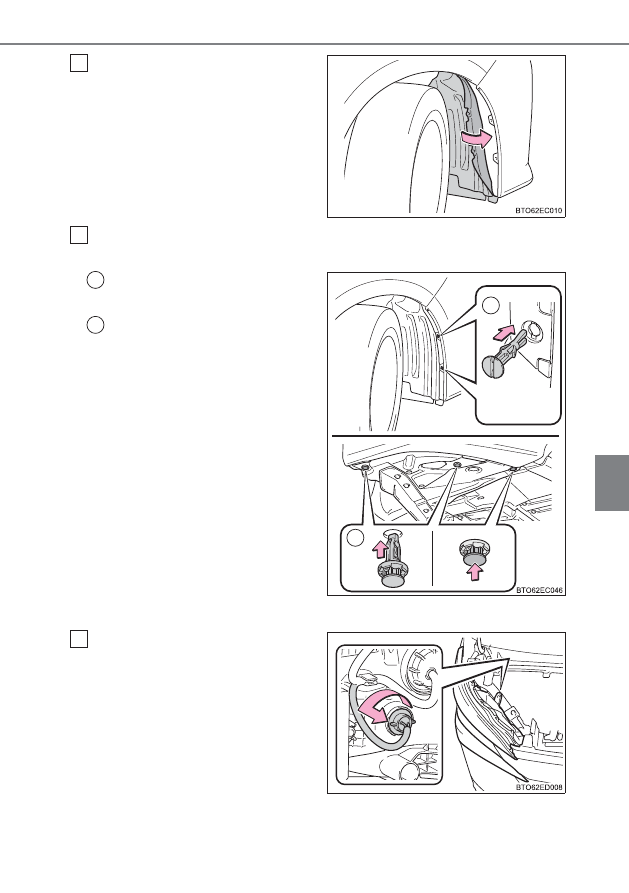

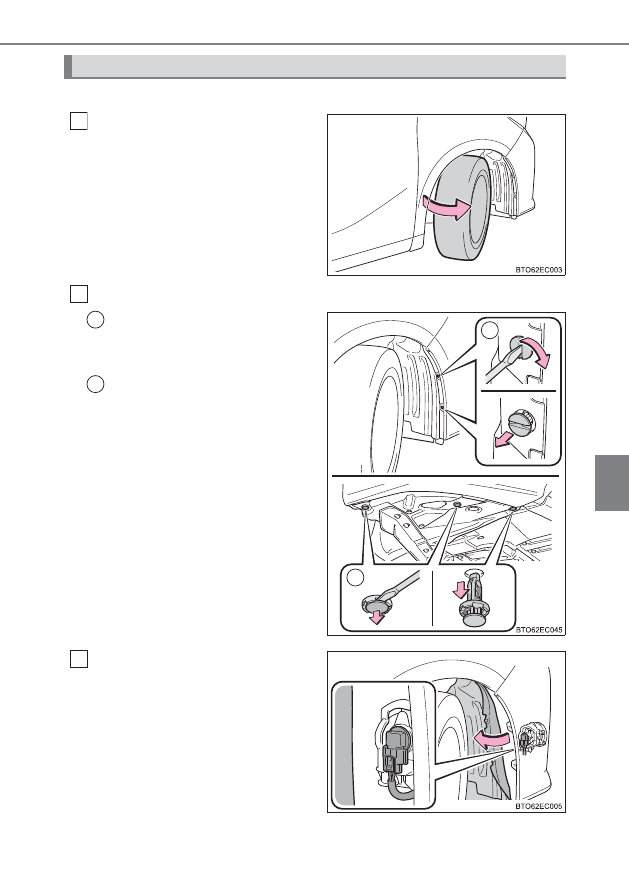

交換するランプの反対側へハン
ドルをまわし、タイヤの向きをか
える

手が十分入る程度にハンドルをまわし
てください。

クリップを取りはずす

マイナスドライバーで90度ま
わし、クリップを浮かし引き抜
きます。

マイナスドライバーで中央部
を引き出し、クリップを引き抜
きます。

コ ネ ク タ ー が 見 え る 位 置 ま で
フェンダーライナーをめくる

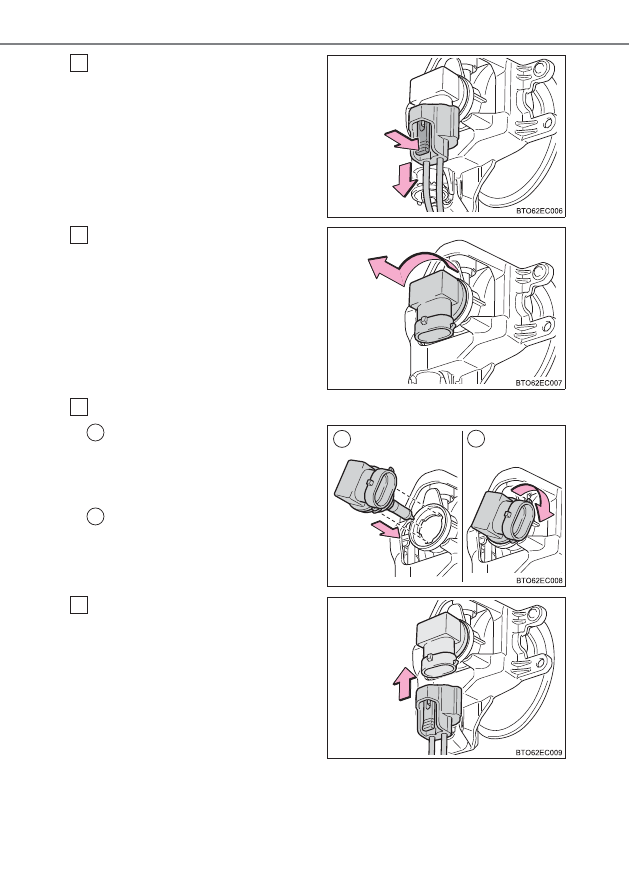

電球交換のしかた

1

2

2

1

1

2

3

474

6-2. 簡単な点検・部品交換

ツメを押し、コネクターを取りは
ずす

電球をまわして取りはずす

新しい電球を取り付ける

取り付け部と電球のツメ（3ヶ
所）が合うように、電球を図の
ように約45°傾けながら挿し
込みます。

電球を右にまわして固定しま
す。

コネクターを取り付ける

コネクターを取り付けたあとは、いっ
たんフロントフォグランプを点灯さ
せ、バルブの取り付け部からランプの
光がもれていないことを目視確認して
ください。

4

5

6

1

2

1

2

7

475

6-2. 簡単な点検・部品交換

6

お手入れのしかた

フェンダーライナーを取り付け
る

フェンダーライナーがもとの位置にあることを確認したあと、クリッ
プを取り付ける

クリップの溝を縦にして挿し
込みます。

挿し込んでから中央部を押し
ます。

■

フロント方向指示灯／非常点滅灯

ボンネットを開けて、ソケットを
まわして取りはずす

8

9

2

1

1

2

1

476

6-2. 簡単な点検・部品交換

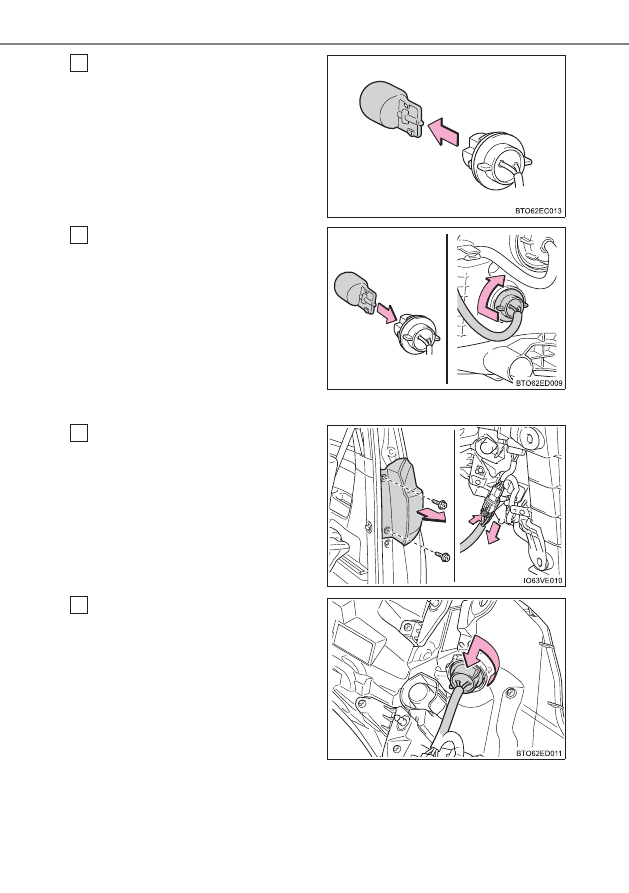

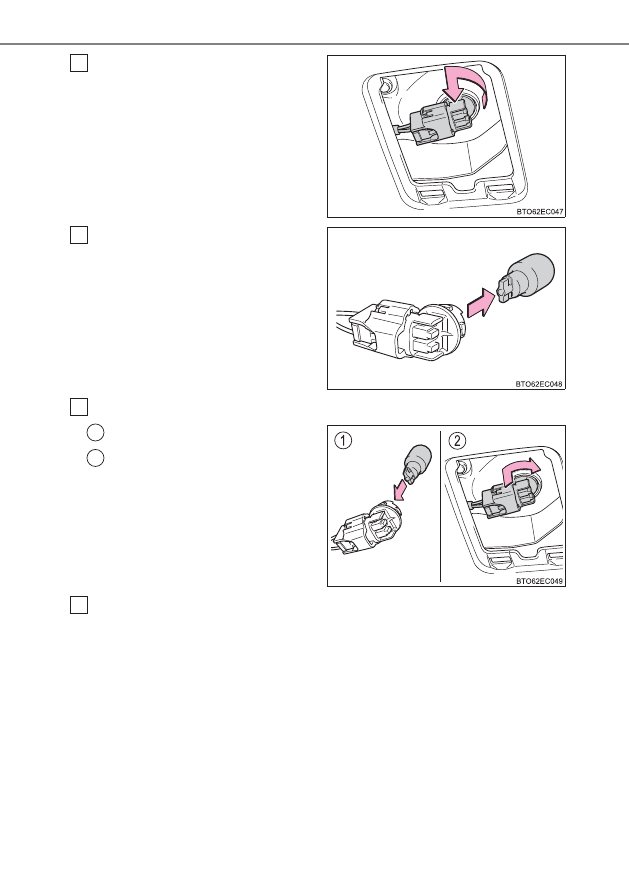

電球を取りはずす

新しい電球を取り付け、ソケット
をまわして取り付ける

■

リヤ方向指示灯

バックドアを開け、スクリュー２
本をはずし、ランプ本体をはずす

ランプ本体につながっているコネク
ターをはずしてください。

ソケットをまわして取りはずす

2

3

1

2

477

6-2. 簡単な点検・部品交換

6

お手入れのしかた

電球を取りはずす

新しい電球を取り付け、ソケット
をまわして取り付ける

ランプ本体につながっているコ
ネクターを取り付け、スクリュー
２本でランプ本体を取り付ける

スクリューでランプを固定する前に、
ランプがもとの位置にあることを確認
してください。

■

後退灯

バックドアを開け、カバーをはず
す

傷が付くのを防ぐために、マイナスド
ライバーなどの先端に、布などを巻い
て保護してください。

3

4

5

車両後方

1

478

6-2. 簡単な点検・部品交換

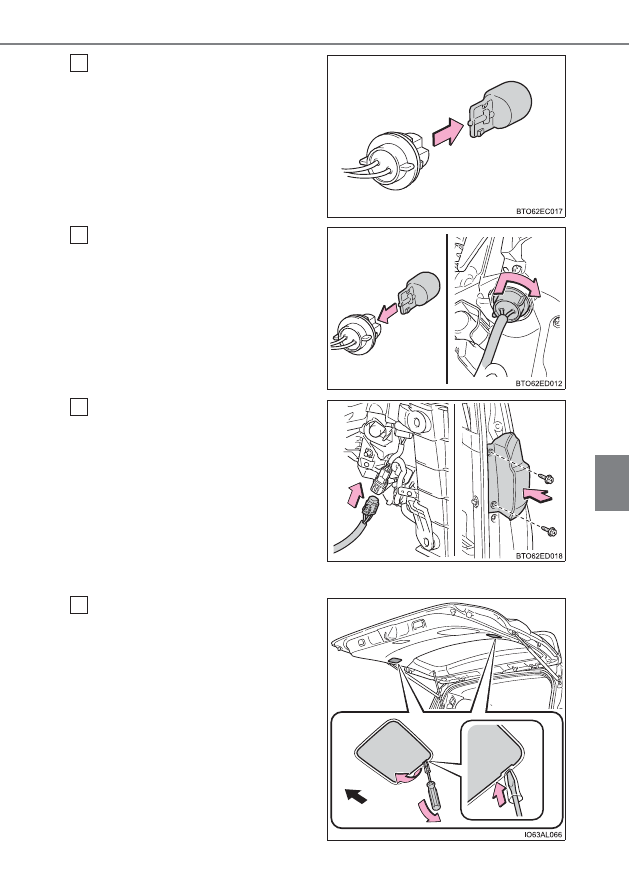

ソケットをまわして取りはずす

電球を取りはずす

ソケットを取り付ける

新しい電球を取り付ける。

ソケットをまわして取り付け
る。

カバーを取り付ける

2

3

4

1
2
