287

3. メーターの見方

3

メーターの見方

警告

■

ヘッドアップディスプレイ使用上の注意

●

映像の明るさ、および表示位置は、安全運転に支障がないよう適切な状態に調
整してください。調整が不適切だと運転者の視界のさまたげとなり、思わぬ事
故につながるおそれがあり危険です。

●

ヘッドアップディスプレイを見続けないでください。前方の歩行者、障害物な
どを見落とすおそれがあります。

注意

■

ヘッドアップディスプレイ映写部についての注意

●

映写部の内部にふれたり、とがったものを押し付けたりしないでください。
装置が故障する原因となります。

●

映写部の付近に飲み物を置かないでくだ
さい。水やその他の液体が映写部にかかる
と、装置が故障する原因になります。

●

映写部の上にものを置いたり、シールなど
を貼り付けたりしないでください。
ヘッドアップディスプレイの表示のさま
たげとなります。

映写部

288

3. メーターの見方

エネルギーモニター

★

／燃費画面

★

／ ESPO 画面

★

／

各部の詳細画面の表示

★

■

エネルギーモニター／燃費画面の表示のしかた

「MENU」を押す

画面内の「情報」を選択する

エネルギーモニターまたは燃
費画面を表示させる

「エネルギーモニター」：
「エネルギー」を選択する

燃費画面：

「区間燃費」を選択する

「毎分燃費」または「区間燃費」の画

面が表示されます。

「MAP」を押して画面内の「情報」を選択しても「エネルギー」と「区間燃費」を

選択することができます。

■

ESPO 画面の表示のしかた

「毎分燃費」または「区間燃費」の画面を表示させる

画面内の「ESPO」を選択する

ナビゲーション画面にハイブリッドシステムの状態や、各部の詳細情報
を表示します。

エネルギーモニターまたは燃費画面は、マルチインフォメーションディ
スプレイにも表示することができます。（→ P. 247）

表示のしかた

★

：グレード、オプションなどにより、装備の有無があります。

1

2
3

1

2

1

2

289

3. メーターの見方

3

メーターの見方

■

各部の詳細画面の表示のしかた

「エネルギーモニター」の画面を表示させる

画面右上の

を選択する

■

機能概要

車両の駆動状況、ハイブリッドシステムの作動状況、およびエネルギー
の回収状況を確認できます。

外部電源からの充電中は、充電中の電気エネルギーの流れが表示され
ます。

ソーラー充電システム装着車では、ソーラールーフによる太陽光発電
状態の目安も表示されます。

■

エネルギーの流れ、各部の表示について

エネルギーの流れがあるとき、矢印の向きと光点の動きにより、エネ
ルギーが流れている方向を表します。エネルギーの流れがない状態の
ときは、矢印と光点は表示されません。

●

エンジンが作動しているときの表示は、暖機中は青色、暖機後は黄
色で表示されます。

●

エンジンからモーター・またはタイヤへの矢印は赤色で表示されま
す。

●

エネルギー消費を示す矢印は黄色で、エネルギー回収、または充電
を示す矢印は緑色で表示されます。併せて、駆動用電池の色も変化
します。

●

画面下側の

、

、

のどれかを選択するとそれぞれの視

点にエネルギーモニターの画面が切りかわります。

●

画面右上の

を選択すると、画面下の半分に表示され、地図画面と

並べて表示されます。

●

表示画面については実際の状況とわずかに異なる場合があります。

エネルギーモニターの見方

1

2

290

3. メーターの見方

電気のエネルギーで走行しているとき

ガソリンと電気の両方のエネルギーで
走行しているとき

ガソリンのエネルギーで走行している
とき

エネルギーの流れがないとき

291

3. メーターの見方

3

メーターの見方

★

：グレード、オプションなどにより、装備の有無があります。

駆動用電池に充電しているとき

外部電源から駆動用電池に充電してい
るとき

外部電源から駆動用電池に急速充電

★

しているとき

292

3. メーターの見方

※

エアコンのコンプレッサーが作動していないときは、矢印と光点は表示されま
せん。

エアコンを使用しているとき

※

外部電源供給システム

★

を使用してい

るとき

★

：グレード、オプションなどにより、装備の有無があります。

293

3. メーターの見方

3

メーターの見方

■

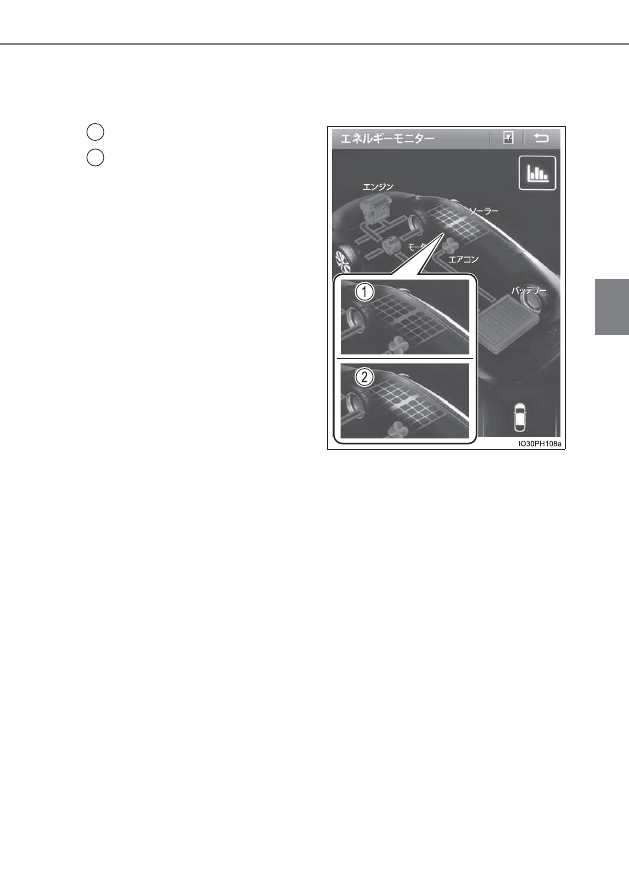

ソーラー充電システム

★

の作動中

現在の太陽光発電量の目安がエネルギーモニター上に表示されます。

（表示は 5 段階に変化します）

太陽光発電していない状態

太陽光発電量が最大付近の状
態

★

：グレード、オプションなどにより、装備の有無があります。

1
2

294

3. メーターの見方

■

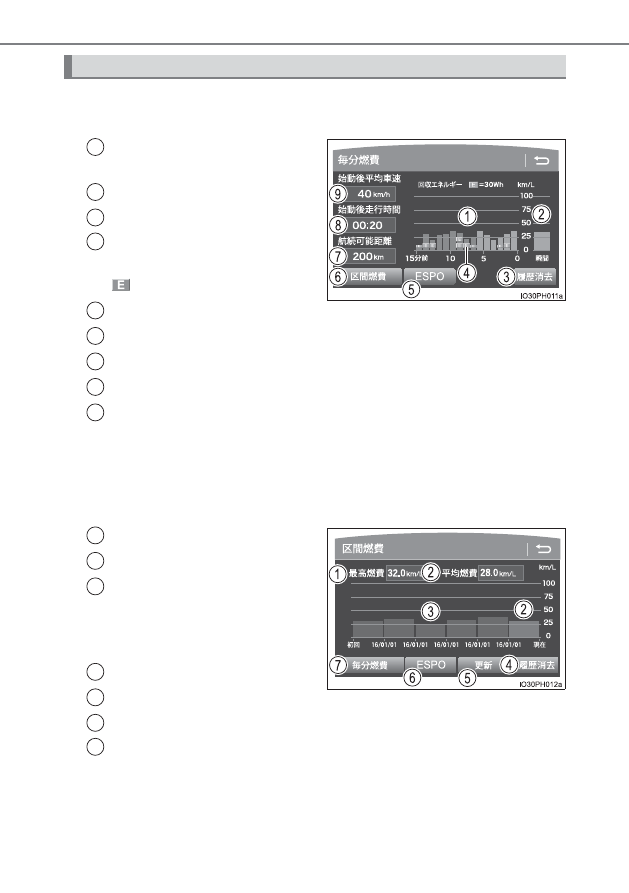

毎分燃費の見方

区間燃費画面が表示されたときは、「毎分燃費」を選択します。

過去 15 分間の 1 分ごとの燃
費（平均燃費）

瞬間燃費

履歴消去

過去 15 分間の 1 分ごとのエ
ネルギー回収量

マーク 1 つが 30Wh です。

「ESPO」画面の表示

「区間燃費」の表示

航続可能距離

ハイブリッドシステム始動後走行時間

ハイブリッドシステム始動後平均車速

表示される平均燃費は、参考として利用してください。
表示画面については実際の状況とわずかに異なる場合があります。

■

区間燃費の見方

毎分燃費画面が表示されたときは、「区間燃費」を選択します。

最高燃費表示

平均燃費表示

過去平均燃費表示

平均燃費は最後に更新してからの平
均、過去の平均で色分けして表示さ
れます。

履歴消去

平均燃費更新

「ESPO」画面の表示

「毎分燃費」画面の表示

表示される平均燃費は、参考として利用してください。
表示画面については実際の状況とわずかに異なる場合があります。

燃費画面の見方

1

2
3
4

5
6
7
8
9

1
2
3

4
5
6
7

295

3. メーターの見方

3

メーターの見方

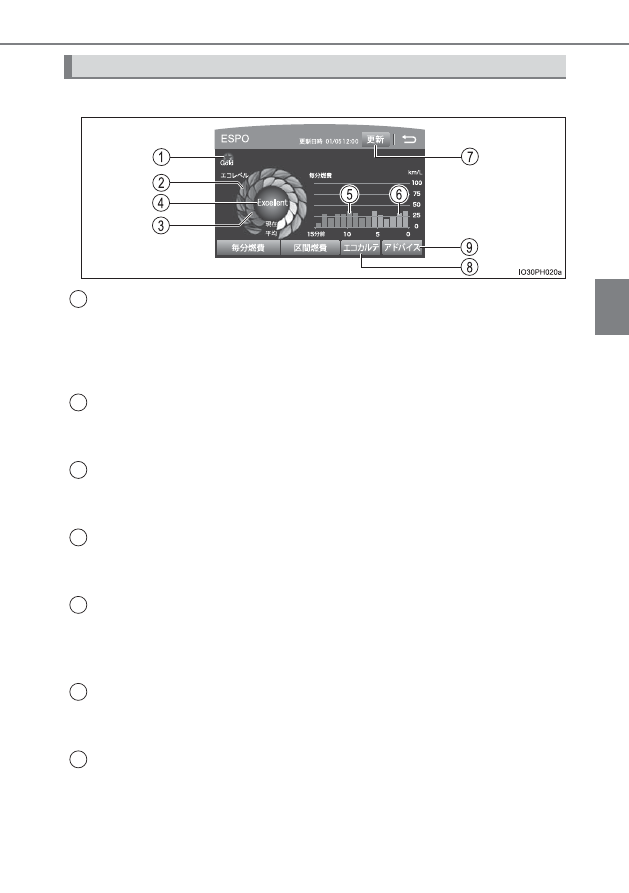

毎分燃費画面、または区間燃費画面内の「ESPO」を選択します。

ステータス表示

※

エコ運転の採点結果や走行情報をトヨタスマートセンターに送信し、計算された
データをもとにポイントやステータスを表示します。
ステータスはエコ運転を継続することでブロンズ、シルバー、ゴールドの順にラン
クがアップします。

エコレベル平均値

エコレベルインジケーターの平均値を表示します。マークが増えるほど、環境に配
慮した運転をしていることになります。

エコレベルメーター

エコ運転のレベルを表示します。マークが増えるほど、環境に配慮した運転をして
いることになります。

エコレベルインジケーター

エコレベルメーターのレベルに応じて Good・Excellent が表示されます。レベル
が低い場合は表示されません。

毎分燃費（前回ハイブリッドシステム始動∼ハイブリッドシステム停
止）

1 分ごとの平均燃費を最大 15 分前までグラフ表示します。
今回と前回の平均燃費を色分けして表示します。

毎分燃費（今回ハイブリッドシステム始動∼現在）

1 分ごとの平均燃費を最大 15 分前までグラフ表示します。
今回と前回の平均燃費を色分けして表示します。

更新スイッチ

※

走行情報などをトヨタスマートセンターへ送信し、ステータスなどを更新します。

ESPO 画面の見方

1

2

3

4

5

6

7

296

3. メーターの見方

エコカルテスイッチ

※

お車から送信された情報を反映して、月間の走行距離・ガソリン消費量・CO

2

排

出量・平均燃費・獲得ポイント・エコ運転スコアが表示されます。

アドバイススイッチ

※

･ ドライバーの運転操作についてエコ運転の観点で診断した結果を表示しま

す。良いところを確認および、さらに良くするにはどうしたら良いかを知
ることができます。

･ エコ運転や環境に関する豆知識を表示します。

※

T-Connect を利用しているときのみ使用できます。
詳しくは、別冊「ナビゲーションシステム取扱書」を参照してください。

■

スマートフォンとの連携について（メーカーオプションのナビゲーションシステ
ム装着車）

メーカーオプションのナビゲーションシステム装着車で T-Connect にお申込み
の方は、スマートフォン専用アプリケーション「Pocket PHV」で、エコ運転に
関する情報を確認することができます。

T-Connect サービスの詳細については、別冊「ナビゲーションシステム取扱書」
を参照してください。

知識

8

9

297

3. メーターの見方

3

メーターの見方

選択した各項目についての情報を表示します。

「×」を選択するとウインドウを閉じます。

■

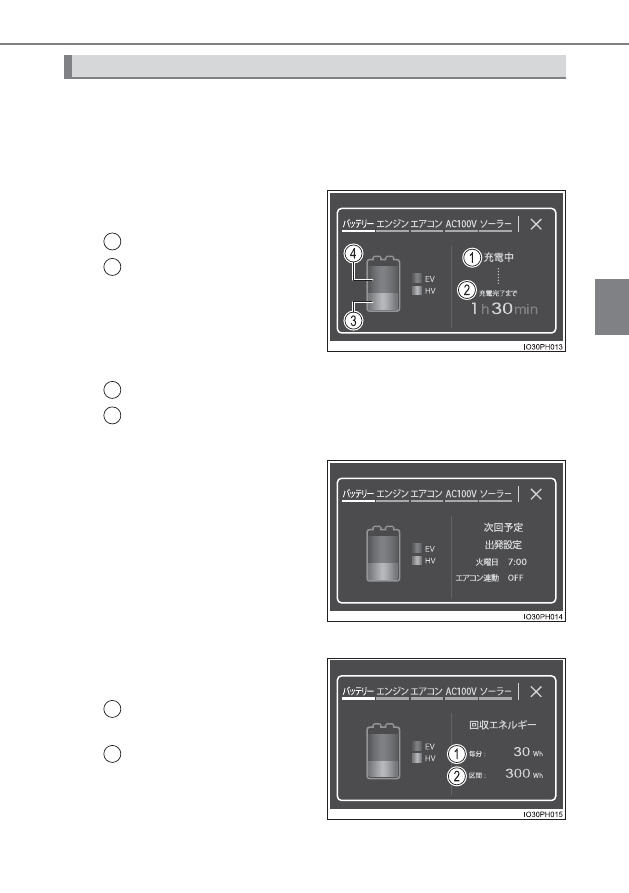

「バッテリー」を選択したとき

●

駆動用電池の充電状態の表示

外部電源で充電しているとき
に表示されます。

充電状態の表示

充電完了までに必要な時間
の目安

 急速充電中は、充電完了までに
必要な時間の目安は表示されま
せん。

（急速充電インレット装着車）

ＨＶ モード時での駆動用電池の残量

EV モード時での駆動用電池の残量

●

「次回充電予定」の表示

タイマー充電機能により、外部
電源の充電を待機していると
きに表示されます。

●

エネルギー回収量の表示

停車中か走行中に表示されま
す。

毎分回収したエネルギー量
を表示

ハイブリッドシステムを始
動してから停止させるまで
に回収したエネルギー量を
表示

パワースイッチを OFF にするごとに、数値はリセットされます

各部の詳細画面の見方

1
2

3
4

1

2

298

3. メーターの見方

■

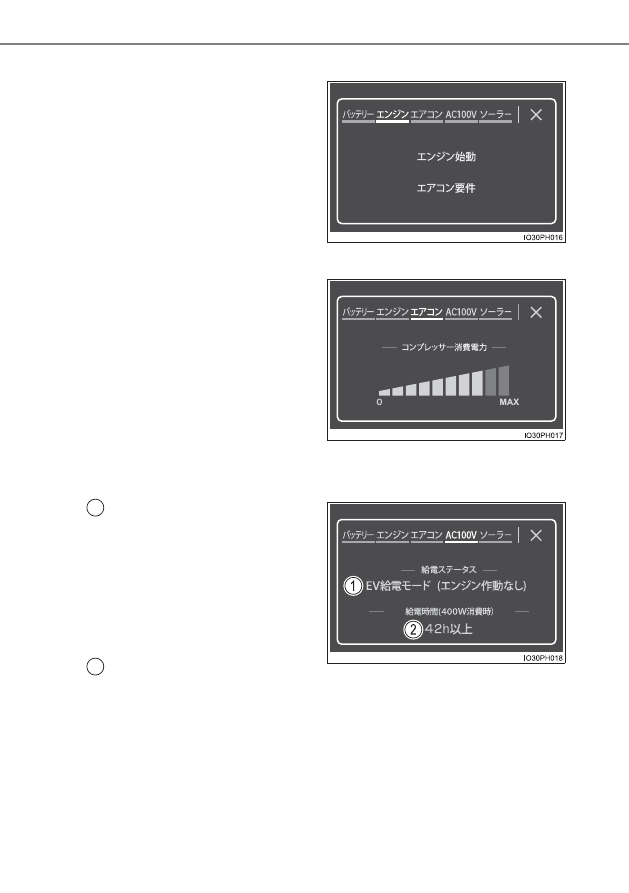

「エンジン」を選択したとき

エンジンの状態を表示します。

■

「エアコン」を選択したとき

エアコンの消費電力を表示しま
す。

■

「AC100V」を選択したとき

★

外部電源供給システムについての情報を表示します。

外部電源供給システムの状態
を表示

外部電源供給システム使用中は HV
給電モードか EV 給電モードで表示
が異なります。
システムを使用していない場合は、
アクセサリーコンセントの使用状況
について表示されます。

外部電源供給システムの使用
可能時間の表示

400W 程度の電気製品を接続しているときの時間が目安として表示されます。

使用する電気製品や使用環境により、時間が異なることがあります。

★

：グレード、オプションなどにより、装備の有無があります。

1

2

299

3. メーターの見方

3

メーターの見方

■

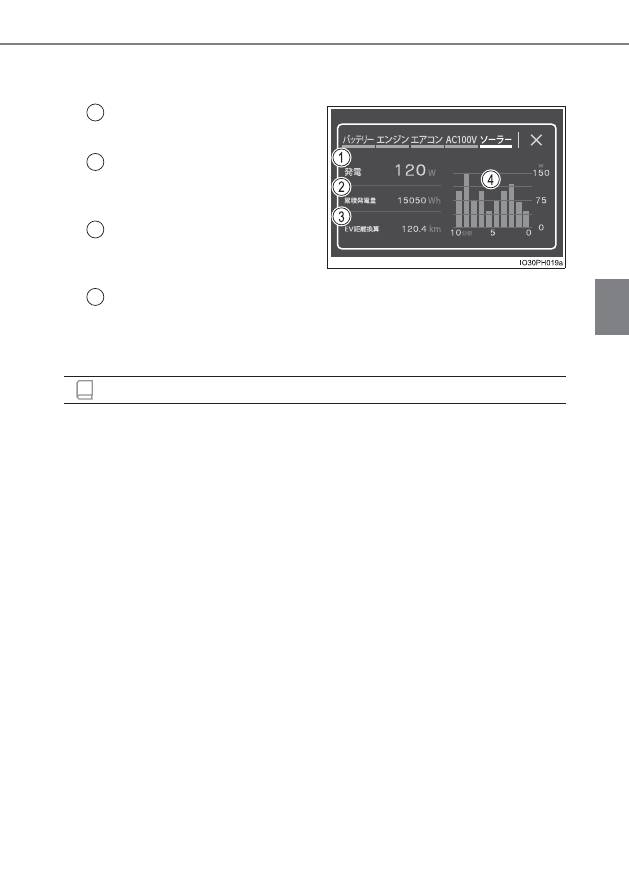

「ソーラー」を選択したとき

★

ソーラー充電システムの発電情報の表示

発電量

現在の太陽光発電量を表示します。

累積発電量

今まで太陽光発電した累積の発電量
が表示されます。

ＥＶ 距離換算

累積発電量を EV 走行距離に換算し
た値を表示します。

発電量のグラフ表示

10 分前までの太陽光発電量をグラフで表示します。

パワースイッチを OFF にすると、グラフはリセットされます。

■

過去の区間平均燃費の記録を更新するには

区間燃費画面で「更新」を選択すると、平均燃費の値とグラフが更新され、新た
に平均燃費の記録を開始します。

■

燃費データをリセットするには

「履歴消去」を選択すると、燃費データがリセットされます。

■

航続可能距離について

現在の燃料残量で走行できるおよその距離を示します。

表示される距離は、過去の平均燃費をもとに算出されるため、表示される距離を
実際に走行できるとは限りません。

■

トヨタスマートセンターへ送信する走行情報について

トヨタスマートセンターへ送信する走行情報は、ナビゲーションシステムが算出
するものであり、マルチインフォメーションディスプレイに表示される走行距離
や燃費などとは一致しないことがあります。

■

充電中のナビゲーション画面の表示について

充電中にパワースイッチを ON モードにしたあと、約 100 秒後に、パワースイッ
チが自動で OFF になります。

★

：グレード、オプションなどにより、装備の有無があります。

1

2

3

知識

4

300

3. メーターの見方

各部の操作

301

4

4-1. キーの取り扱い

キー ..........................................302

4-2. ドアの開閉、

ロックのしかた

ドア ..........................................307

バックドア ..............................312

スマートエントリー＆

スタートシステム ................318

4-3. シートの調整

フロントシート.......................325

リヤシート ..............................327

ヘッドレスト...........................329

4-4. ハンドル位置・ミラー

ハンドル ..................................332

インナーミラー.......................334

ドアミラー ..............................336

4-5. ドアガラスの開閉

パワーウインドウ...................338

302

4-1. キーの取り扱い

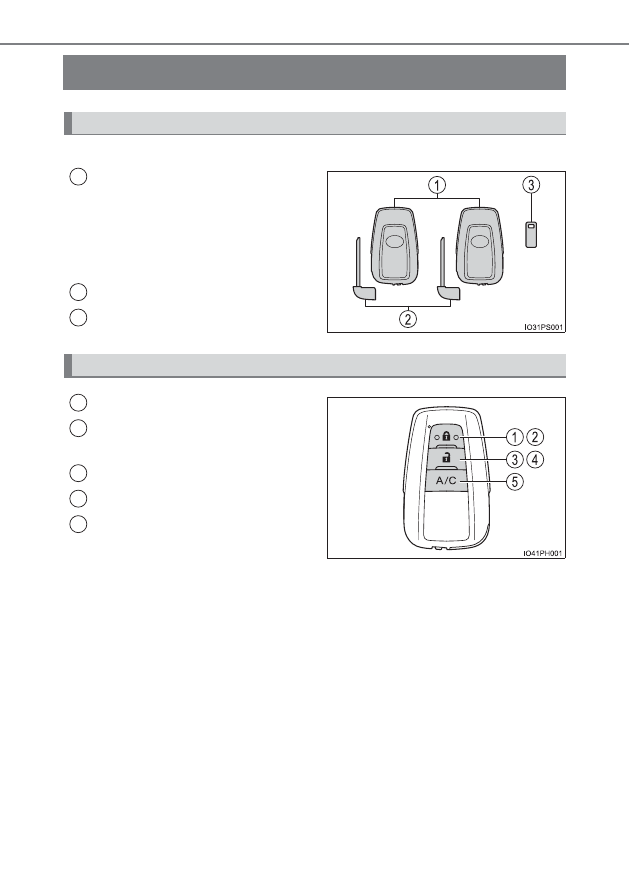

キー

お客様へ次のキーをお渡しします。

電子キー

･ スマートエントリー＆スタートシ

ステムの作動（→ P. 318）

･ ワイヤレス機能の作動
･ リモートエアコンシステムの作動

（→ P. 542）

メカニカルキー

キーナンバープレート

全ドアを施錠する（→ P. 307）

ドアガラスを閉める

※

（→ P. 307）

全ドアを解錠する（→ P. 307）

ドアガラスを開く

※

（→ P. 307）

リモートエアコンシステムを作
動・停止する（→ P. 542）

※

トヨタ販売店での設定変更が必要です。（→ P. 704）

キーについて

1

2
3

ワイヤレスリモコン

1
2

3
4
5
