239

3. メーターの見方

メーターの見方

警告

■

安全装置の警告灯が点灯しないとき

ABS や SRS エアバッグなどの安全装置の警告灯が、ハイブリッドシステムを
始動しても点灯しない場合や点灯したままの場合は、事故にあったときに正し
く作動せず、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあり
ます。ただちにトヨタ販売店で点検を受けてください。

注意

■

ハイブリッドシステムの損傷を防ぐために

高水温警告灯が点滅または点灯したときは、オーバーヒートのおそれがあるた
め、ただちに安全な場所に停車してください。完全に冷えたあと、エンジンを
確認してください。（→ P. 690）

240

3. メーターの見方

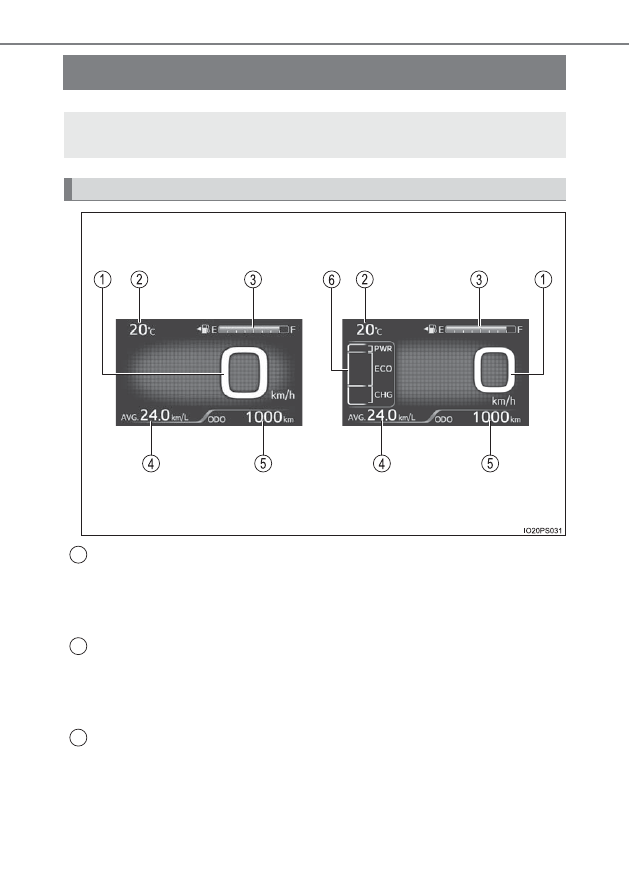

メインディスプレイ

スピードメーター

車両の走行速度を示します。

（分割画面選択時のスピードメーターの表示位置は、ITS Connect 装着の有無によ

り異なります）

外気温

外気温をー 40 ℃∼ 50 ℃のあいだで表示します。

外気温が約 3 ℃以下になると温度表示が約 10 秒間点滅したあと、通常の表示に
もどります。

燃料計

燃料残量を示します。次の場合、実際の燃料残量が正しく表示されないことがあり
ます。

･少量給油（約 5L 以下）を行ったとき
･坂道など傾いた場所に停車したとき
･坂道やカーブを走行したとき

車速や燃料残量などの基本的な情報が表示されます。また、お好みに応
じて、画面上に表示される情報を切りかえることができます。

メインディスプレイの表示内容

シンプル画面選択時

※

分割画面選択時

※

画面表示の変更方法については、P. 243 を参照してください。

241

3. メーターの見方

メーターの見方

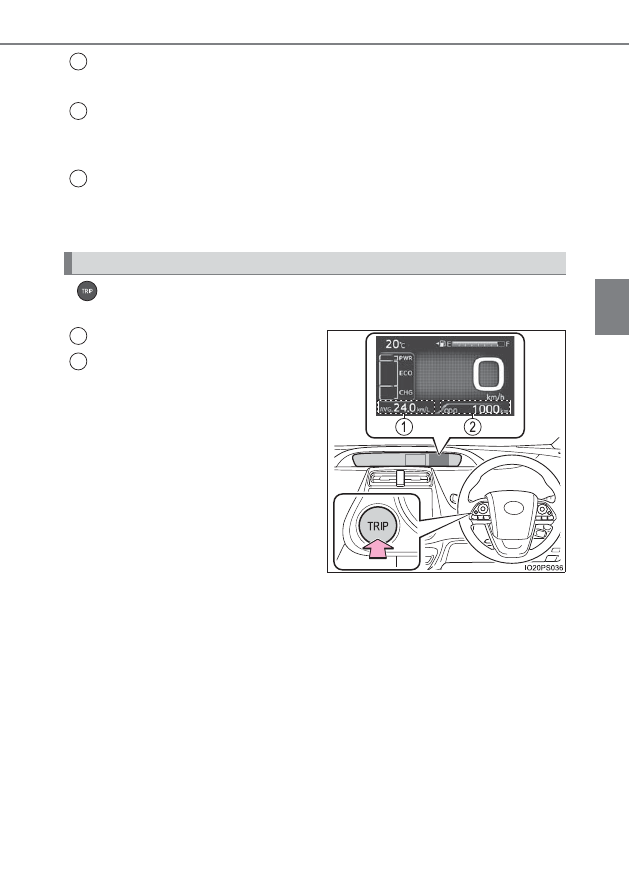

平均燃費表示

走行距離表示の内容に連動した平均燃費を表示することができます。

（→ P. 241）

走行距離表示（オドメーター／トリップメーター／航続可能距離）

車両が走行した距離、または現在の駆動用電池残量・燃料残量から推定される航続
可能距離を表示することができます。（→ P. 241）

サブ画面

メインディスプレイを分割画面表示にしているとき、ハイブリッドシステムインジ
ケーターや瞬間燃費などの情報を表示することができます。（→ P. 243）

スイッチを押すたびに、走行距離表示と平均燃費表示が次の 1 ∼ 7

の順に切りかわります。

平均燃費表示

走行距離表示

7 まで表示されたあとは、1 にもどり
ます。

表示される平均燃費は、参考として利
用してください。

走行距離表示・平均燃費表示の切りかえ

1
2

242

3. メーターの見方

※1

表示中に

を押し続けると、情報がリセットされます。

※2

ハイブリッドシステムを始動するたびにリセットされます。

※3

EV 走行に必要な駆動用電池残量がないときは、数値が表示されません。

※4

エアコンの作動中はアイコン表示が

にかわり、エアコンを使用した場

合の EV 走行可能距離が表示されます。

※5

システムの電力消費により、走行していなくても EV 走行可能距離が減少す
る場合があります。

平均燃費表示

走行距離表示

リセット間平均燃費

前回リセットしてから現在までの
平均燃費

※1

ODO（オドメーター）

現在までに走行した
総距離

TRIP A 平均燃費

TRIP A をリセットしてからの
平均燃費

※1

TRIP A（トリップメーター A）

リセットしてからの
走行距離

※1

TRIP B 平均燃費

TRIP B をリセットしてからの
平均燃費

※1

TRIP B（トリップメーター B）

リセットしてからの
走行距離

※1

始動後平均燃費

ハイブリッドシステムを始動して
からの平均燃費

※2

（始動後走行距離）

ハイブリッドシステムを始動して
からの走行距離

※2

5 ブランク表示

（航続可能距離）

現在の燃料残量で走行できる
およその距離

6 ブランク表示

（EV 走行可能距離）

過去の走行データに基づく、現
在の駆動用電池の残量で走行
可能な、EV 走行距離の目安（→
P. 89）

※3, 4, 5

7 ブランク表示

ブランク表示

243

3. メーターの見方

メーターの見方

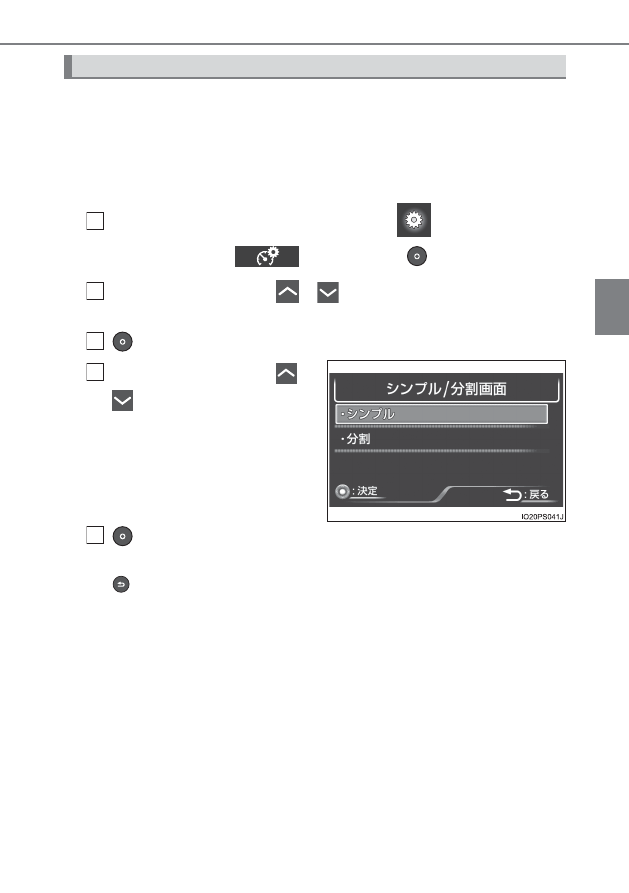

シンプル画面／分割画面の 2 種類から、メインディスプレイの表示方法
を選択することができます。

分割画面を選択すると、シンプル画面の表示内容に加えて、サブ画面上にも各種の
情報を表示できます。

■

設定のしかた

マルチインフォメーションディスプレイの

画面で「メーターカ

スタマイズ」設定（

）画面を選択し、

を押す（→ P. 273）

メーター操作スイッチの

／

を押して、

「シンプル／分割画面」

を選択する

を押して、設定画面を表示する

メーター操作スイッチの

／

を押して、表示方法を選択

する

を押す

メインディスプレイの表示が、選択した内容に切りかわります。

を押すと、前の画面にもどります。

メインディスプレイの表示方法を切りかえるには

244

3. メーターの見方

■

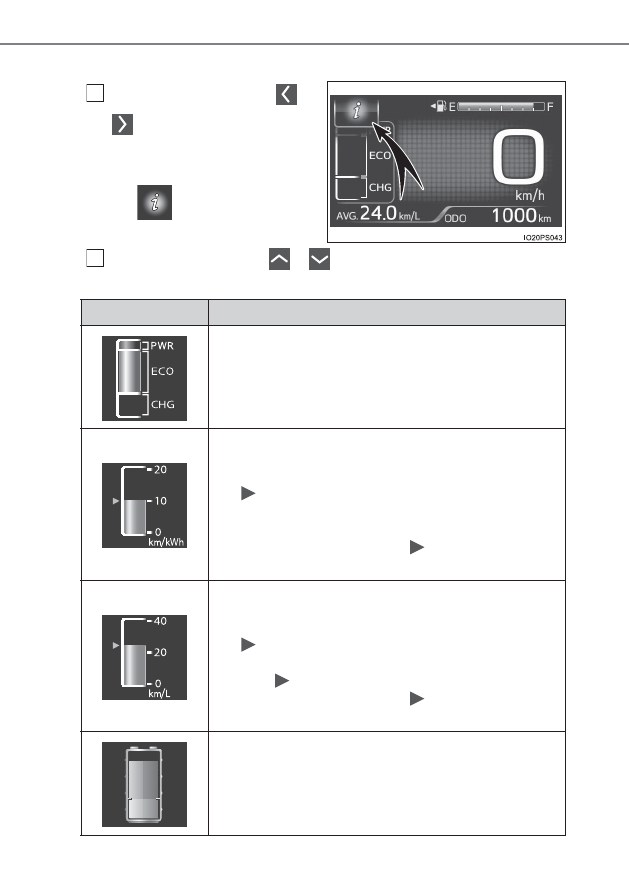

サブ画面に表示する内容を切りかえるには

メーター操作スイッチの

／

を押して、サブ画面を選択す

る

サブ画面が選択されると、サブ画面

上に

が表示されます。

メーター操作スイッチの

／

を押して、表示項目を選択する

次の 3 種類の中から、表示する項目を選択できます。

表示項目

内容

ハイブリッドシステムインジケーター

簡易的なハイブリッドシステムインジケーターが表示
されます。
ハイブリッドシステムインジケーターの見方について
は、P. 255 を参照してください。

瞬間電費

車両が EV モードのとき、走行中の瞬間電費が表示され
ます。
･

マークは、リセットしてから再度リセットするま

での、通算平均電費を示しています。

･「電費リセット」

（→ P. 277）を実行すると、通算平

均電費のデータが消去され、

マークの表示が 0 の

位置に移動します。

瞬間燃費

車両が HV モードのとき、走行中の瞬間燃費が表示さ
れます。
･

マークは、平均燃費表示（→ P. 241）に表示さ

れている値を示しています。平均燃費表示を切りかえ
ると、

マークの表示位置もかわります。

･平均燃費をリセットすると、

マークの表示も 0 の

位置に移動します。

駆動用電池の残量表示

ハイブリッドシステムインジケーター上の駆動用電池
残量表示と同じ内容が表示されます。（→ P. 255）

245

3. メーターの見方

メーターの見方

■

外気温表示について

●

次の場合は、正しい外気温が表示されなかったり、温度表示の更新が遅くなっ
たりすることがありますが、故障ではありません。

･停車しているときや、低速走行（約 20km/h 以下）のとき
･外気温が急激に変化したとき（車庫・トンネルの出入り口付近など）

●

“ -- ” または “ E ” が表示されたときは、システム故障のおそれがあります。
トヨタ販売店で点検を受けてください。

■

電費について

EV 走行時の電力消費率を表す数値で、ガソリンエンジン車の燃料消費率に
相当します。この車では、電力 1 キロワット時（1kWh）あたりの走行キロ数

（km/kWh）が、「電費」として各画面上に表示されます。

■

EV 走行可能距離について

→ P. 89

■

航続可能距離について

●

運転履歴から学習した燃費と現在の燃料残量から算出した走行可能な距離を表
示します。使用環境（気象、渋滞など）や運転方法（急発進、エアコンの使用
など）に応じて燃費がかわるため、実際に走行できる距離とは異なります。

●

燃料給油量が少量（約 5L 以下）のとき、表示が更新されないことがあります。
この場合、燃料計の表示と共に更新することができます。

■

燃料計と航続可能距離について

燃料計と航続可能距離は連動しています。少量給油後に燃料計と航続可能距離の
表示が更新されない場合、次の操作を行うことで表示を更新することができま
す。

車両を平坦な場所に停車させる

燃料タンク内の燃料の動きがおさまるまで、しばらくお待ちください。

を押して走行距離表示をオドメーター（ODO）に切りかえる

パワースイッチを OFF にする

を押したまま、パワースイッチを ON モードにする

そのまま約 5 秒間

を押し続け、オドメーター（ODO）が点滅を開始し

たら手をはなす

オドメーター（ODO）が約 5 秒間点滅したあと、通常の表示にもどれば、更
新は終了です。

知識

246

3. メーターの見方

■

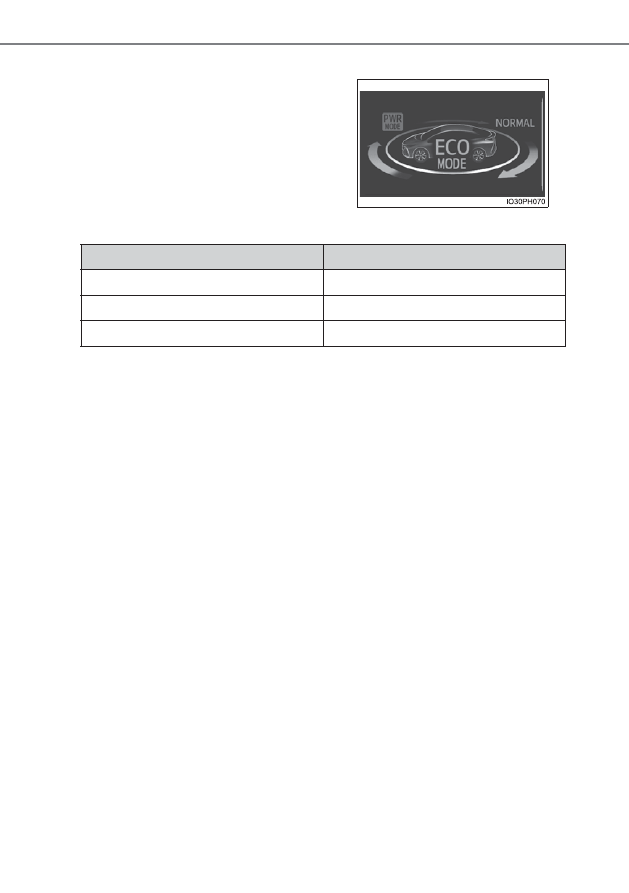

走行モード（→ P. 445）を切りかえたとき

※

「メーターカスタマイズ」設定で、切りかえ時のアニメーション表示を OFF に

設定することもできます。（→ P. 276）

走行モードを切りかえると、走行モードの表
示灯が変化するとともに、マルチインフォ
メーションディスプレイに切りかえアニ
メーション

※

が表示されます。

また、メインディスプレイとエネルギーモニ
ター（→ P. 250）、およびハイブリッドシ
ステムインジケーター（→ P. 255）の背景
色が次のように変化します。

走行モード

背景色

ノーマルモード

緑色

パワーモード

赤色

エコドライブモード

青色

247

3. メーターの見方

メーターの見方

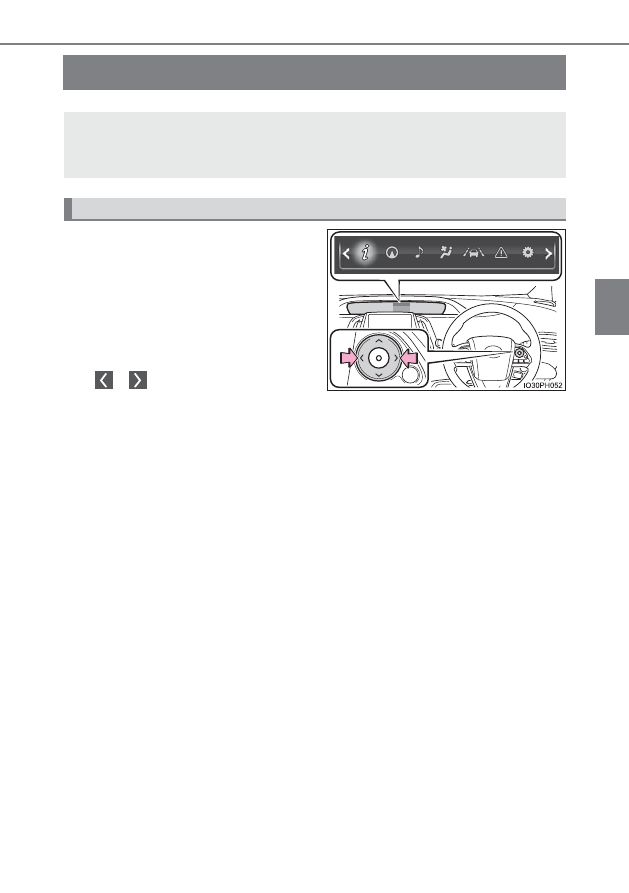

マルチインフォメーションディスプレイ

メーター操作スイッチを操作して
マルチインフォメーションディス
プレイの上部に表示されるアイコ
ンを選択することで、各アイコンに
関連付けられた情報を表示するこ
とができます。

アイコンはメーター操作スイッチの

／

を押すと表示され、操作後、

しばらくすると表示が消えます。

車両の機能と連携している画面については、各機能の作動状況に従って自動的に表
示される場合があります。

各システムの作動状況や経済走行に関するデータなど、車両に関するさ
まざまな情報を表示したり、各システムの設定をお好みに合わせて変更
したりできます。

マルチインフォメーションディスプレイに表示できる項目

248

3. メーターの見方

※1

マルチインフォメーションディスプレイとの連携に対応している走行支援機
能がひとつも装着されていない場合、このアイコンは表示されません。

※2

確認可能な警告メッセージがあるときは、

が橙色で表示されます。

★

：グレード、オプションなどにより、装備の有無があります。

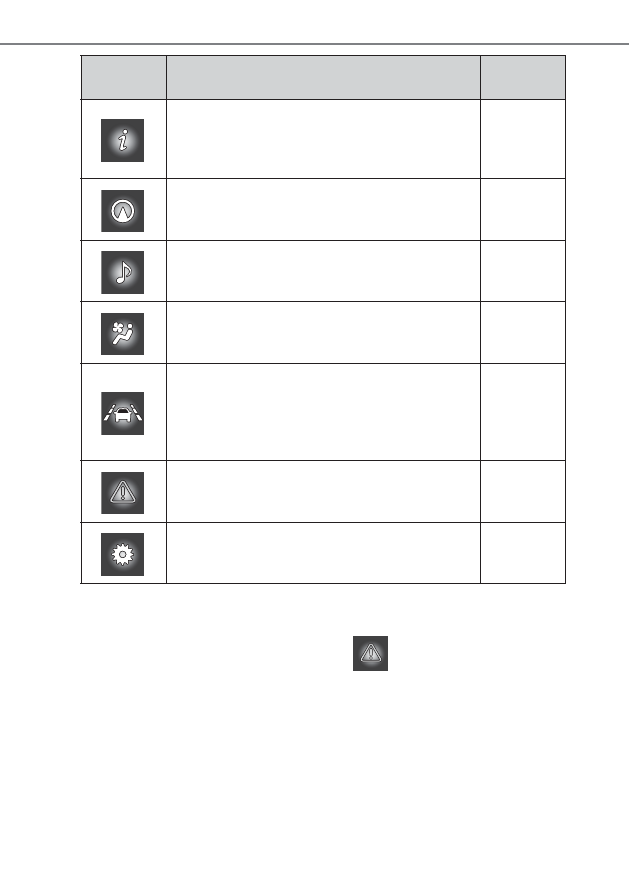

アイコン

表示

表示画面の内容

記載ページ

ドライブインフォメーション

ハイブリッドシステムの作動状況を表示するエ
ネルギーモニターや、電費／燃費などに関する
各種の情報を確認できます。

P. 249

ナビゲーションシステム連携画面

★

ナビゲーションシステムと連携した情報を表示
できます。

P. 268

オーディオ連携画面

★

オーディオ機能に関する設定操作を行えます。

P. 268

エアコン設定画面

エアコンの設定内容を確認したり、設定を変更
したりできます。

P. 269

走行支援システム連携画面

★ ※1

LDA（ステアリング制御機能付き車線逸脱警
報）

★

や、レーダークルーズコントロール（全車

速追従機能付き）

★

などの走行支援システムに

関する情報を確認できます。

P. 272

警告メッセージ表示画面

※2

警告メッセージを確認できます。

P. 272

設定画面

車両の機能やメーター表示などに関する設定を
変更できます。

P. 273

249

3. メーターの見方

メーターの見方

メーター操作スイッチの

／

を押して、表示したい項目のアイコ

ンを選択する

選択したアイコンがハイライト表示され、各情報画面に切りかわります。

メインディスプレイを分割画面表示にしているときは、メインディスプレイのサブ
画面も、項目のひとつとして選択できます。（→ P. 244）

メーター操作スイッチの

／

を押して、表示内容を切りかえる

選択・決定が必要な画面では

を押す

タブ表示がある項目では、

を押すと

タブ表示が選択状態になり、メーター

操作スイッチの

／

を押すこと

で、表示画面を変更できます。

前の画面にもどるときは

を押す

が選択されているとき、メーター操作スイッチの

／

を押す

ことで、次の情報を表示することができます。

●

エネルギーモニター（→ P. 250）

●

ハイブリッドシステムインジケーター（→ P. 255）

●

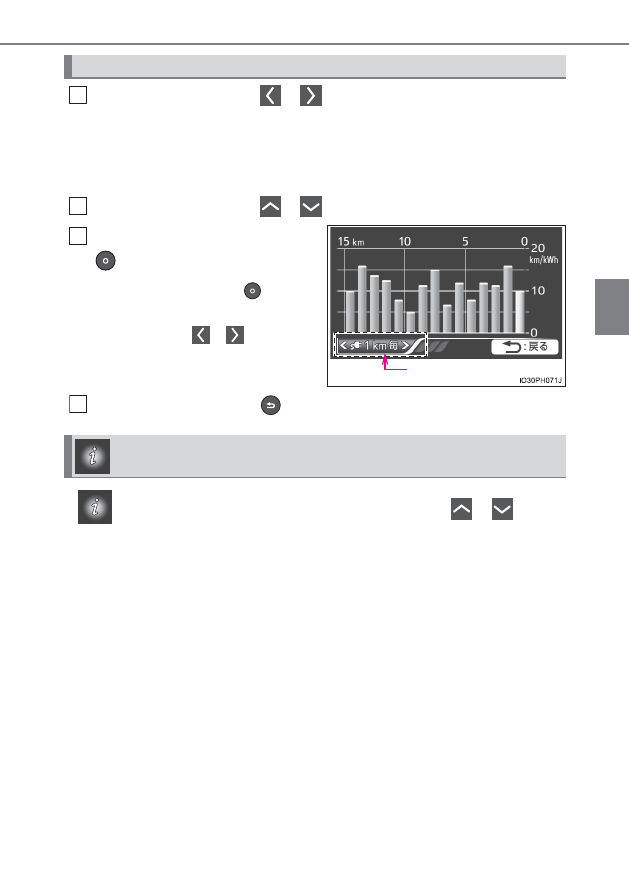

燃費履歴（→ P. 263）

●

ドライブモニター（→ P. 264）

●

ドライブモニター 2（→ P. 265）

●

エコダイアリー（→ P. 266）

基本操作

タブ表示

ドライブインフォメーション

250

3. メーターの見方

◆

エネルギーモニター

車両の駆動状況、ハイブリッドシステムの作動状況、およびエネルギー
の回収状況を確認できます。

外部電源からの充電中は、充電中の電気エネルギーの流れが表示されます。

ソーラー充電システム装着車では、ソーラールーフによる太陽光発電状態の目
安も表示されます。

エネルギーの流れがあるとき、矢印の向きと光点の動きにより、エネ
ルギーが流れている方向を表します。エネルギーの流れがない状態の
ときは、矢印と光点は表示されません。

●

エンジンからモーターまたはタイヤへの矢印は赤色で表示されます。

●

エネルギー消費を示す矢印は黄色で、エネルギー回収、または充電
を示す矢印は緑色で表示されます。併せて、駆動用電池の周囲の色
も変化します。

図は説明のためにすべての矢印を掲載しており、実際の表示内容とは異なりま
す。

251

3. メーターの見方

メーターの見方

■

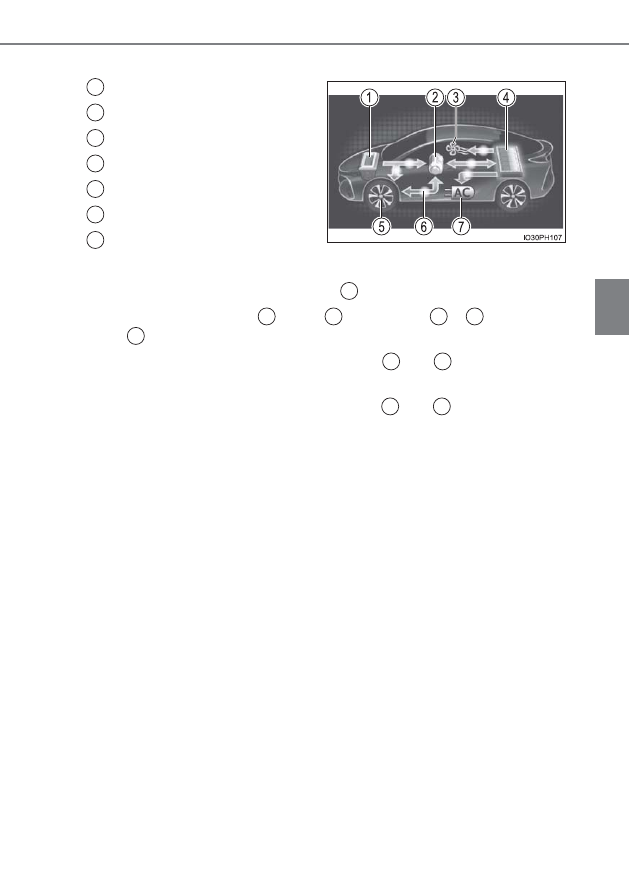

充電中／外部電源供給中

★

以外のとき

エンジン

モーター

エアコン作動表示

※1

駆動用電池

タイヤ

エネルギーの流れを示す光点

アクセサリーコンセント

★ ※2

（表示例）

●

駆動用電池に充電しているときは、に向かって光点が移動します。

●

走行しているときは、または（状況により

と

の両方）か

ら

に向かって光点が移動します。

※3

●

エアコンのコンプレッサーの作動中は、から

に向かって光点

が移動します。

●

アクセサリーコンセント

★

の使用中は、から

に向って光点が

移動します。

●

走行中は、タイヤの表示が回転します。

※1

エアコンの作動中に表示されます。

※2

AC100V スイッチが ON のときに表示されます。（→ P. 564）

※3

表示内容は、車両の走行状況により異なる場合があります。

★

：グレード、オプションなどにより、装備の有無があります。

1
2
3
4
5
6
7

252

3. メーターの見方

■

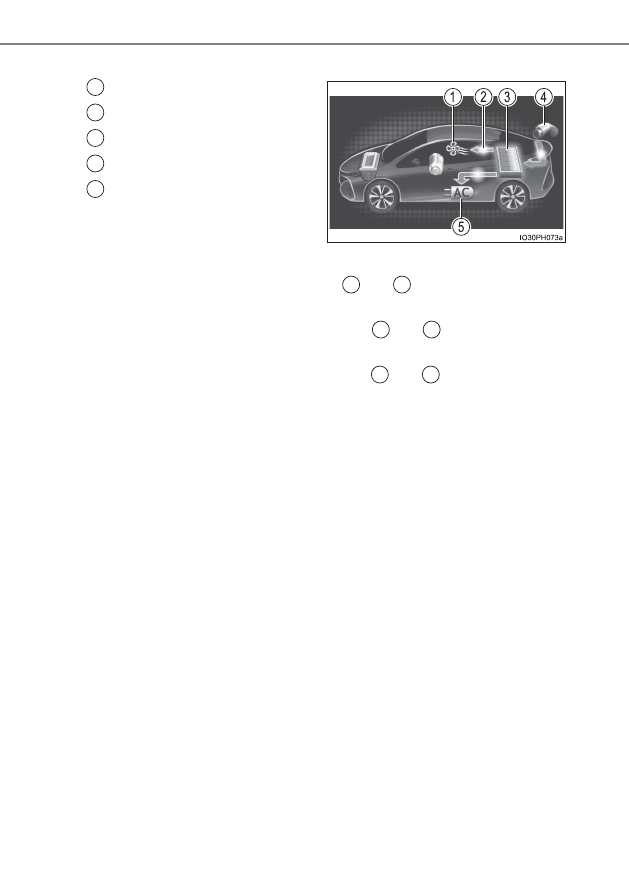

充電中

エアコン作動表示

※1

エネルギーの流れを示す光点

駆動用電池

充電コネクター

アクセサリーコンセント

★ ※2

（表示例）

●

駆動用電池に充電しているときは、から

に向かって光点が移動

します。

●

エアコンのコンプレッサーの作動中は、から

に向かって光点が

移動します。

●

アクセサリーコンセント

★

の使用中は、から

に向って光点が移

動します。

※1

エアコンの作動中に表示されます。

※2

AC100V スイッチが ON のときに表示されます。（→ P. 564）

1
2
3
4
5

★

：グレード、オプションなどにより、装備の有無があります。

253

3. メーターの見方

メーターの見方

■

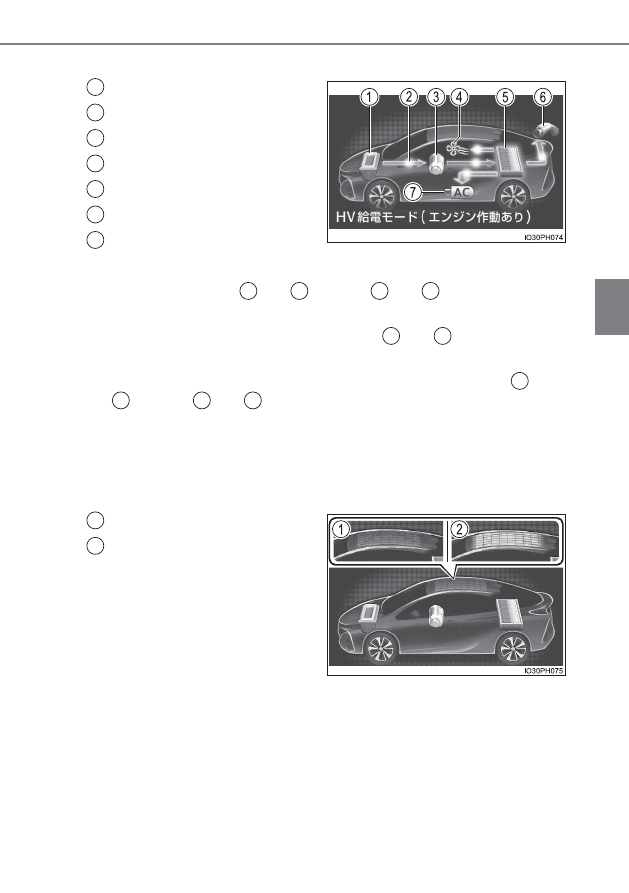

外部電源供給中

★

エンジン

エネルギーの流れを示す光点

モーター

エアコン作動表示

※

駆動用電池

ヴィークルパワーコネクタ

アクセサリーコンセント

（表示例）

●

外部電源供給中は、から

、および

から

に向かって光点が

移動します。

●

エアコンのコンプレッサーの作動中は、から

に向かって光点

が移動します。

●

HV 給電モード中にガソリンエンジンが作動したときは、から

へ、また

から

へ向かう光点が表示されます。

※

エアコンの作動中に表示されます。

■

ソーラー充電システム

★

の作動中

現在の太陽光発電量の目安がエネルギーモニター上に表示されます。

（表示は 5 段階に変化します）

太陽光発電していない状態

太陽光発電量が最大付近の状
態

★

：グレード、オプションなどにより、装備の有無があります。

1
2
3
4
5
6
7

1
2

254

3. メーターの見方

■

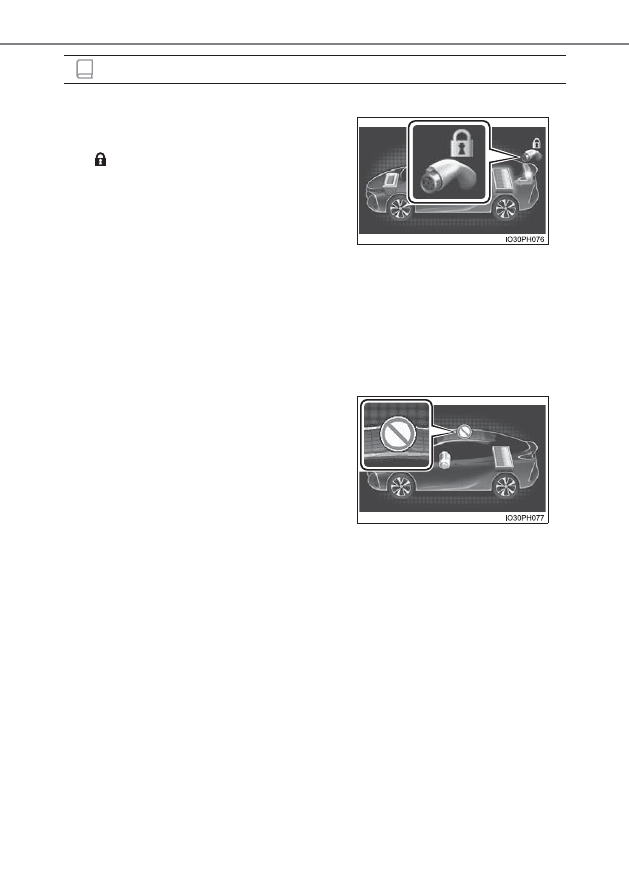

充電コネクターを施錠しているとき（→ P. 140）

■

マイルームモードを使用しているとき（→ P. 181）

●

マイルームモードを開始すると、マルチインフォメーションディスプレイにエ
ネルギーモニターが自動で表示されます。

●

マイルームモードの使用中は、エネルギーモニター上に電力収支バーが表示さ
れます。（→ P. 182）

■

ソーラー充電システム

★

が故障したとき

知識

充電コネクターを施錠しているときは、エネ
ルギーモニターの充電コネクター表示部分
に

を表示してお知らせします。

ソーラー充電システムが故障すると、エネル
ギーモニターのソーラールーフ部分に故障
を示すマークが表示されます。故障マークが
表示されたときは、すみやかにトヨタ販売店
で点検を受けてください。

★

：グレード、オプションなどにより、装備の有無があります。
