メーターの見方

63

2

2.

計器の見方

警告灯／表示灯..........................64

計器類 .........................................67

マルチインフォメーション

ディスプレイ（アナログ
メーター装着車）.....................73

マルチインフォメーション

ディスプレイ（オプティ
トロンメーター装着車）..........77

64

2. 計器の見方

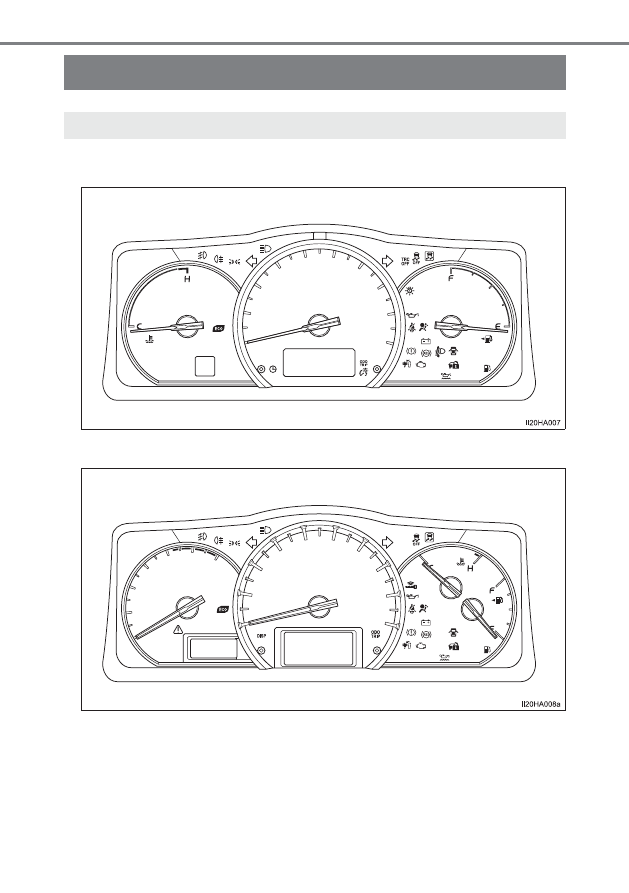

警告灯／表示灯

X

アナログメーター

X

オプティトロンメーター

メーターの警告灯・表示灯でお車の状況をお知らせします。

65

2. 計器の見方

2

メーターの見方

万一のシステム異常などを警告します。（→ P. 331）

※

作動確認のためにエンジンスイッチを“ ON ”

（スマートエントリー＆スター

トシステム非装着車）、またはイグニッション ON モード（スマートエントリー
＆スタートシステム装着車）にすると点灯し、数秒後またはエンジンをかける
と消灯します。点灯しない場合や点灯したままのときは、システム異常のおそ
れがあります。トヨタ販売店で点検を受けてください。

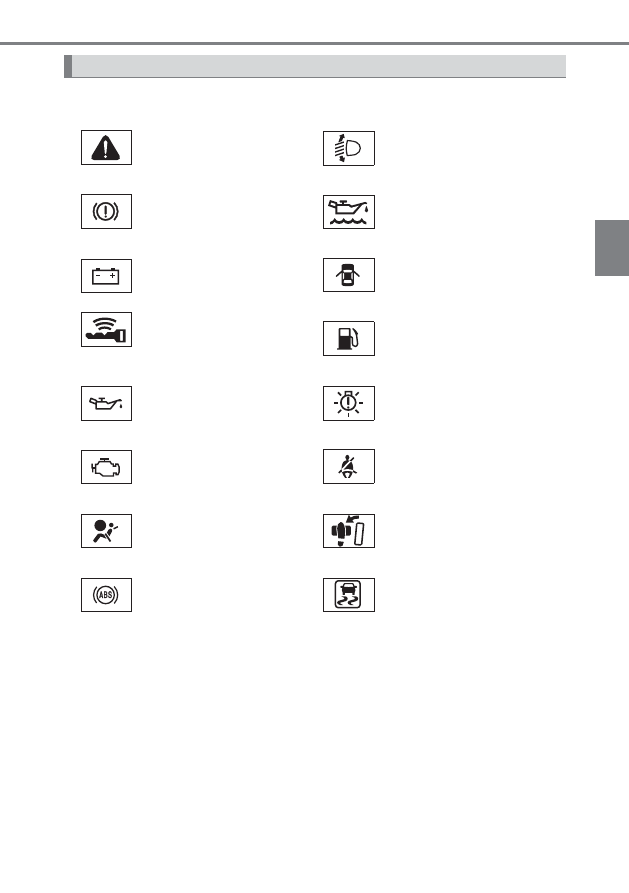

警告灯

★

：グレード、オプションなどにより、装備の有無があります。

マスターウォーニング

★

（→ P. 332）

※

ヘッドランプ
オートレベリング警告灯

★

（→ P. 332）

ブレーキ警告灯

（→ P. 331）

※

油量警告灯（→ P. 332）

※

充電警告灯（→ P. 331）

半ドア警告灯（→ P. 332）

（黄色）

スマートエントリー &
スタートシステム警告灯

★

（→ P. 333, 338）

燃料残量警告灯

（→ P. 332）

※

油圧警告灯（→ P. 333）

※

LED ヘッドランプ警告灯

★

（→ P. 332）

※

エンジン警告灯

（→ P. 331）

運転席／助手席

★

シートベ

ルト非着用警告灯

（→ P. 332）

※

SRS エアバッグ／
プリテンショナー警告灯

（→ P. 331）

※

ブレーキオーバーライド
システム警告灯

（→ P. 332）

※

ABS 警告灯（→ P. 331）

※

スリップ表示灯

（→ P. 333）

66

2. 計器の見方

システムの作動状況を表示します。

※

作動確認のためにエンジンスイッチを“ ON ”

（スマートエントリー＆スター

トシステム非装着車）、またはイグニッション ON モード（スマートエントリー
＆スタートシステム装着車）にすると点灯し、数秒後に消灯します。点灯しな
い場合や点灯したままのときは、システム異常のおそれがあります。トヨタ販
売店で点検を受けてください。

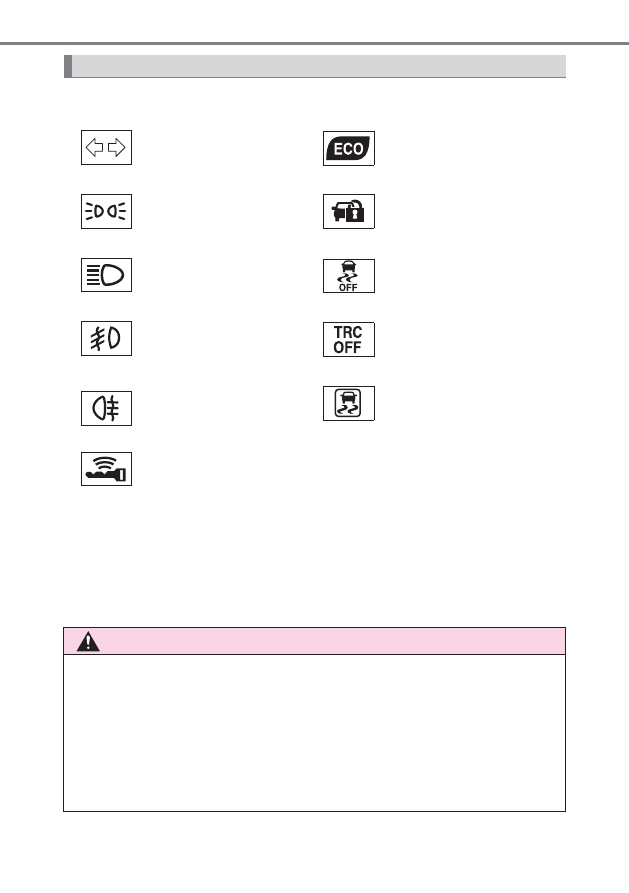

表示灯

★

：グレード、オプションなどにより、装備の有無があります。

方向指示表示灯

（→ P. 168）

※

エコドライブインジケーター
ランプ（→ P. 144）

尾灯表示灯（→ P. 170）

イモビライザーシステム
表示灯（→ P. 61）

ハイビーム表示灯

（→ P. 170）

※

VSC OFF 表示灯

（→ P. 198）

フロントフォグランプ
表示灯

★

（→ P. 173）

※

TRC OFF 表示灯

★

（→ P. 197, 198）

リヤフォグランプ表示灯

★

（→ P. 173）

※

（点滅）

スリップ表示灯

（→ P. 196）

（緑色）

スマートエントリー &
スタートシステム表示灯

★

（→ P. 157）

警告

■

安全装置の警告灯が点灯しないときは

ABS や SRS エアバッグなどの安全装置の警告灯が、エンジンスイッチを

“ ON ”（スマートエントリー＆スタートシステム非装着車）、またはイグニッ

ション ON モード（スマートエントリー＆スタートシステム装着車）にしても
点灯しない場合や点灯したままの場合は、事故にあったときに正しく作動せず、
重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。ただち
にトヨタ販売店で点検を受けてください。

67

2

2. 計器の見方

メーターの見方

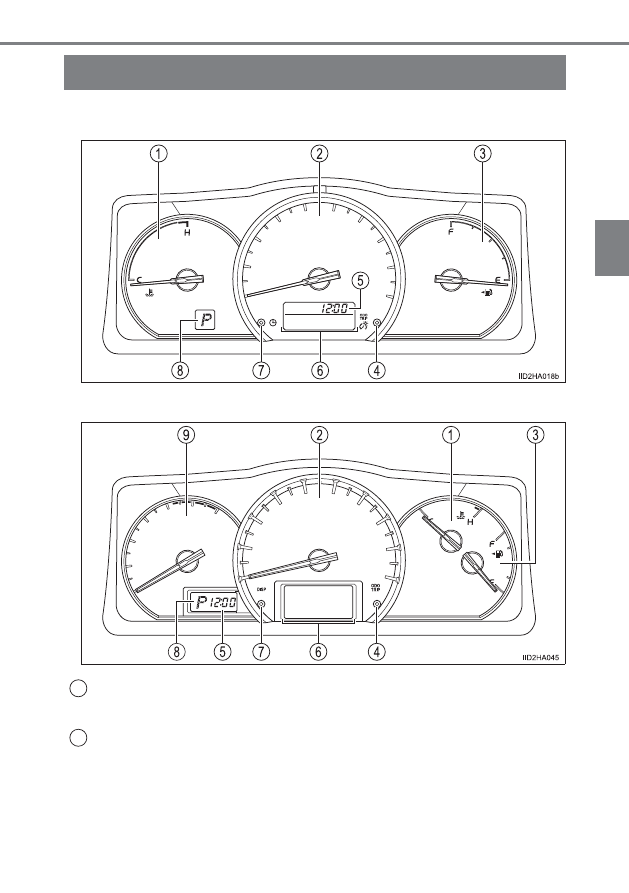

計器類

X

アナログメーター

X

オプティトロンメーター

水温計

エンジン冷却水の温度を示します。

スピードメーター

車両の走行速度を示します。

1

2

68

2. 計器の見方

燃料計

燃料残量を示します。次の場合、実際の燃料残量が正しく表示されないことがあり
ます。

･ 少量給油（約 5 L 以下）を行ったとき
･ 坂道など傾いた場所に停車したとき
･ 坂道やカーブを走行したとき

オドメーター／トリップメーターボタン

→ P. 69, 73

時計

時刻を表示します。

マルチインフォメーションディスプレイ

走行に関する様々な情報を表示します。

（→ P. 73, 77）

時計調整ボタン（アナログメーター）／ DISP ボタン（オプティトロ
ンメーター）

･ 時刻を調整します。（→ P. 70）
･ 情報表示を切りかえます。（→ P. 78）

シフトポジション表示

選択されているシフトポジションを表示します。

タコメーター（オプティトロンメーター）

毎分のエンジン回転数を示します。

3

4

5

6

7

8

9

69

2. 計器の見方

2

メーターの見方

X

アナログメーター

→ P. 73

X

オプティトロンメーター

ボタンを押すごとに次のように切
りかえます。

オドメーター

トリップメーター A

※

トリップメーター B

※

※

ボタンを押し続けると 0 にもどりま
す。

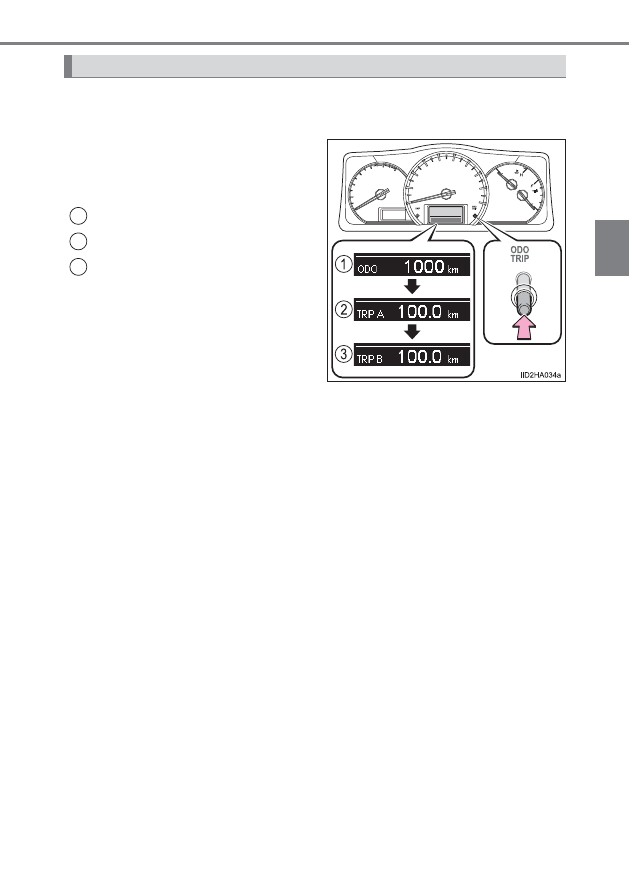

表示の切りかえ

1
2
3

70

2. 計器の見方

X

アナログメーター

時計調整ボタンを短く押して、時
刻表示を点滅させる

表示が点滅しているあいだ、時間を設
定できます。

時計調整ボタン、またはオドメー
ター／トリップメーターボタン
を押して時間を設定する

時間を進める

時間をもどす

ボタンを押し続けると、早送り／早も
どしされます。

時間の設定後、約 5 秒以上そのままにして設定を確定する

点滅状態が解除され、現在時刻の表示になります。

X

オプティトロンメーター

設定画面で「時計」を選択する（oP. 79）

「時刻変更」を選択する

DISP

ボタン、またはオドメー

ター／トリップメーターボタン
を押して時間を設定する

時間を進める

時間をもどす

時間の設定後、約 5 秒以上そのままにして設定を確定する

点滅状態が解除され、現在時刻の表示になります。

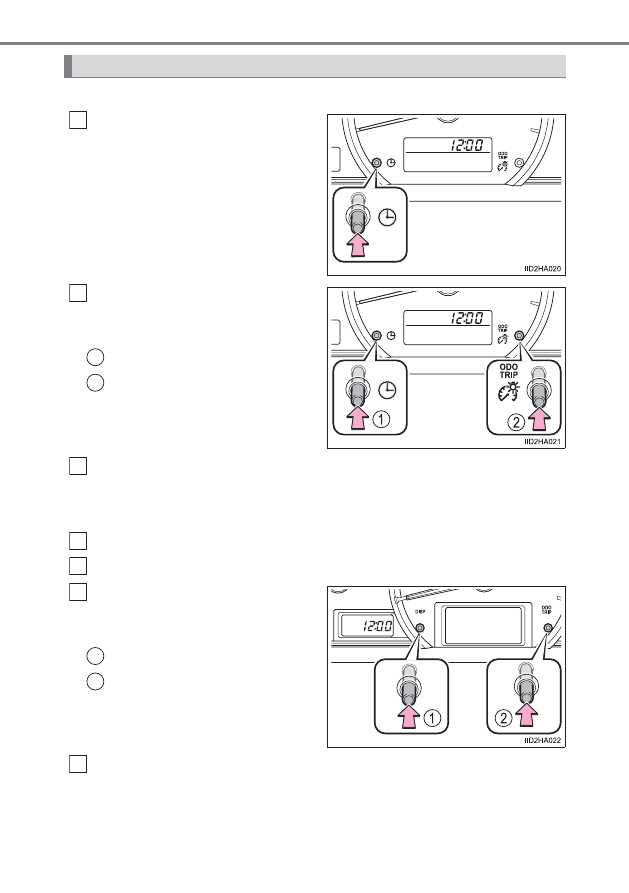

時計の設定

1

2

1
2

3

1
2
3

1
2

4

71

2. 計器の見方

2

メーターの見方

■

メーター・ディスプレイの作動条件

X

スマートエントリー＆スタートシステム非装着車

エンジンスイッチが“ ON ”のとき

X

スマートエントリー＆スタートシステム装着車

エンジンスイッチがイグニッション ON モードのとき

■

燃料計と航続可能距離について

燃料計と航続可能距離は連動しています。少量給油後に燃料計と航続可能距離の
表示が更新されない場合、次の操作を行うことで表示を更新することができま
す。

車両を平坦な場所に停車させる

オドメーター/ トリップメーターボタンを押してメーターの表示をオドメーター
表示に切りかえる

スマートエントリー＆スタートシステム非装着車：
エンジンスイッチを “ LOCK ” にする

スマートエントリー＆スタートシステム装着車：
エンジンスイッチを OFF にする

スマートエントリー＆スタートシステム非装着車：
オドメーター / トリップメーターボタンを押したまま、エンジンスイッチを

“ ON ” にする

スマートエントリー＆スタートシステム装着車：
オドメーター / トリップメーターボタンを押したまま、エンジンスイッチをイ
グニッション ON モードにする

そのまま約  5  秒間  オドメーター / トリップメーターボタンを押し続け、オド
メーターが点滅を開始したら手をはなす
オドメーターが約 5 秒間点滅したあと、通常の表示にもどれば、更新は終了で
す。

■

時計の作動条件

X

スマートエントリー＆スタートシステム非装着車

●

エンジンスイッチが“ ON ”のとき

●

エンジンスイッチを“ ACC ”または“ LOCK ”にしても、約 30 秒間は表示
が消えません。

X

スマートエントリー＆スタートシステム装着車

●

エンジンスイッチがイグニッション ON モードのとき

●

エンジンスイッチをアクセサリーモードまたはOFFにしても、約30秒間は表示
が消えません。

知識

1

2

3

4

5

72

2. 計器の見方

■

時計の正時合わせについて

X

アナログメーター

時間調整ボタンを押し続けると、正時に合わせることができます。

●

0 ∼ 29 分は切り下げられます。

●

30 ∼ 59 分は切り上げられます。

X

オプティトロンメーター

設定画面で「時計」を選択する

「正時合わせ」を選択する

（例）1：00∼1：29の場合は1：00に、1：30∼1：59の場合は2：00になります。

■

バッテリー端子の脱着をしたとき

バッテリー端子の脱着を行うと、時計のデータはリセットされます。

注意

■

エンジンや構成部品への損傷を防ぐために

●

タコメーターの針がレッドゾーン（エンジンの許容回転数をこえている範囲）
に入らないようにしてください。（オプティトロンメーター装着車）

●

水温計の針がH のレッドゾーンに入ったときは、オーバーヒートのおそれがあ
るので、ただちに安全な場所に停車してください。完全に冷えたあと、エンジ
ンを確認してください。（→ P. 365）

1

2

73

2

2. 計器の見方

メーターの見方

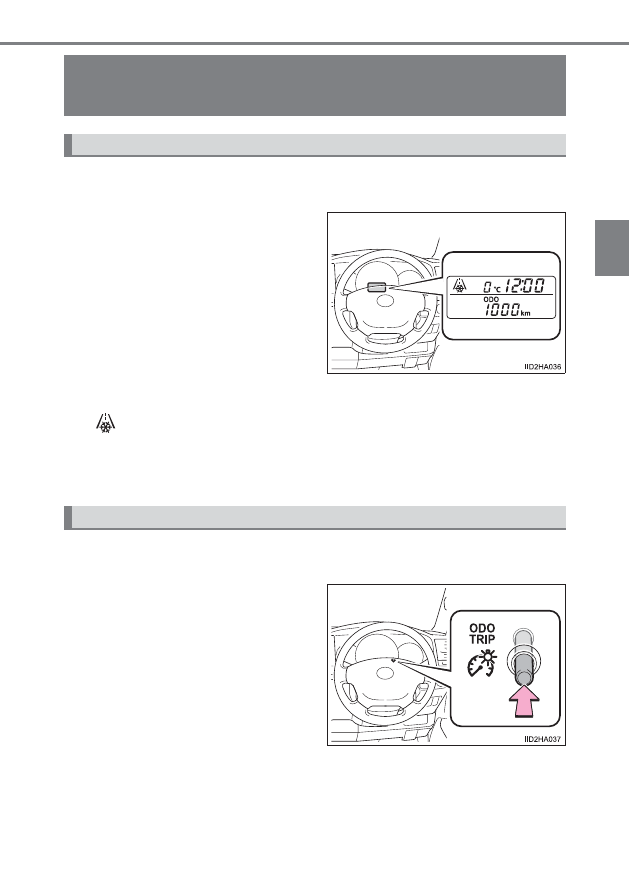

マルチインフォメーションディスプレイ（アナログメー
ター装着車）

マルチインフォメーションディスプレイは、外気温や走行に関するさま
ざまな情報を表示します。

●

トリップインフォメーション

（→ P. 74）

航続可能距離や燃費など、走行に関す
る情報を表示します。

●

外気温

外気温を表示します。

− 40 ℃∼ 50 ℃のあいだで表示しま
す。

外気温度が 3 ℃以下となった場合に凍結している恐れがあることを知らせる為、

が 10 回点滅したあと、点灯します。

●

時計（→ P. 70）

●

エコドライブインジケーターランプのカスタマイズ（oP. 75）

表示を切りかえるには、オドメーター／トリップメーターボタンを押し
ます。

表示内容

表示切りかえ

74

2. 計器の見方

■

オドメーター

走行した総距離を表示します。

■

トリップメーター

リセットしてからの走行距離を表示します。

･ 区間距離は、トリップA・トリップB の2 種類で使い分けることができます。
･ オドメーター／トリップメーターボタンを押し続けると 0 にもどります。

■

瞬間燃費

現在の瞬間燃費を表示します。

■

平均燃費

リセットしてからの平均燃費を表示します。

･ リセットするには、平均燃費の表示中にオドメーター／トリップメーター

ボタンを押し続けます。

･ 表示される平均燃費は、参考として利用してください。

■

航続可能距離

現在の燃料残量で走行できるおよその距離を表示します。

･ 運転履歴から学習した燃費と現在の燃料残量から算出した走行可能な距離

を表示します。使用環境（気象、渋滞など）や運転方法（急発進、エアコ
ンの使用など）に応じて燃費がかわるため、実際に走行できる距離とは異
なります。

･ 燃料給油量が少量（約 5 L 以下）のとき、表示が更新されないことがあり

ます。
この場合、燃料計の表示と共に更新することができます。（→ P. 71）

■

メーター照度調整表示

車幅灯が点灯しているとき、メーター照度調整を表示します。

オドメーター／トリップメーターボタンを押し続けると照度を 4 段階に調整で
きます。

トリップインフォメーションの機能

75

2. 計器の見方

2

メーターの見方

エコドライブインジケーターランプは、作動／非作動を設定する事がで
きます。

オドメーター表示中にオドメーター／トリップメーターボタンを 5 秒
以上押すとカスタマイズ画面が表示されます。

オ ド メ ー タ ー ／ ト リ ッ プ メ ー
ターボタンを押して ON ／ OFF
を選択する。

オドメーター／トリップメーターボタンを 2 秒以上押す、または 10
秒間そのままにすると設定が完了します。

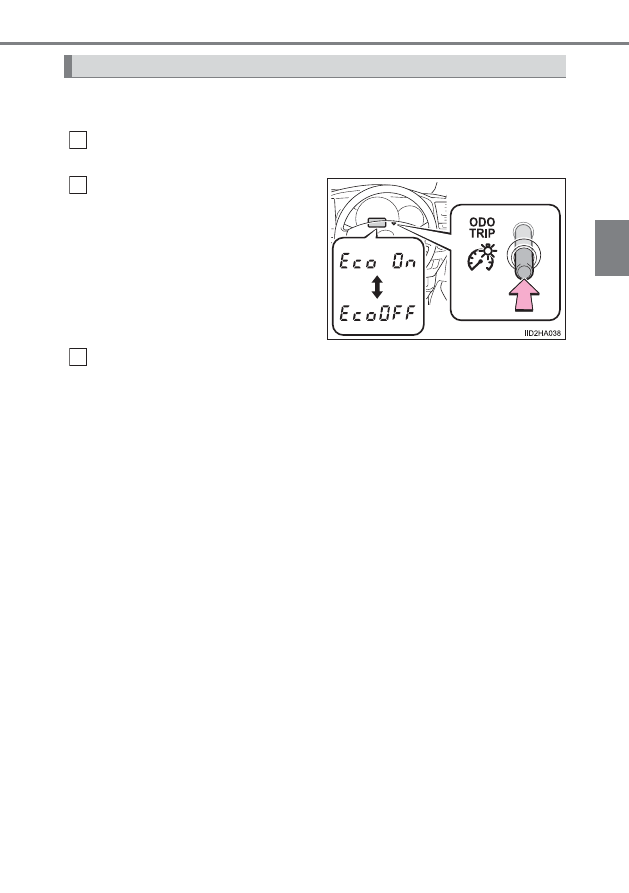

エコドライブインジケーターランプのカスタマイズ

1

2

3

76

2. 計器の見方

■

マルチインフォメーションディスプレイの作動条件

エンジンスイッチが“ ON ”のとき

■

バッテリー端子の脱着をしたときは

バッテリー端子の脱着を行うと、次のデータはリセットされます。

●

トリップメーター

●

平均燃費

●

航続可能距離

■

外気温度表示について

次の場合は、正しい外気温度が表示されなかったり、温度表示の更新が遅くなっ
たりすることがありますが、故障ではありません。

●

停車しているときや、低速走行（約 20km/h 以下）のとき

●

外気温度が急激に変化したとき（車庫・トンネルの出入り口付近など）

■

外気温度表示で“--- ℃”が表示されたときは

システム異常のおそれがあります。トヨタ販売店で点検を受けてください。

知識

注意

■

低温時の画面表示について

画面の温度が極めて低いときは、画面表示の切りかえが遅れる場合があります
ので、車内を暖めてください。

77

2

2. 計器の見方

メーターの見方

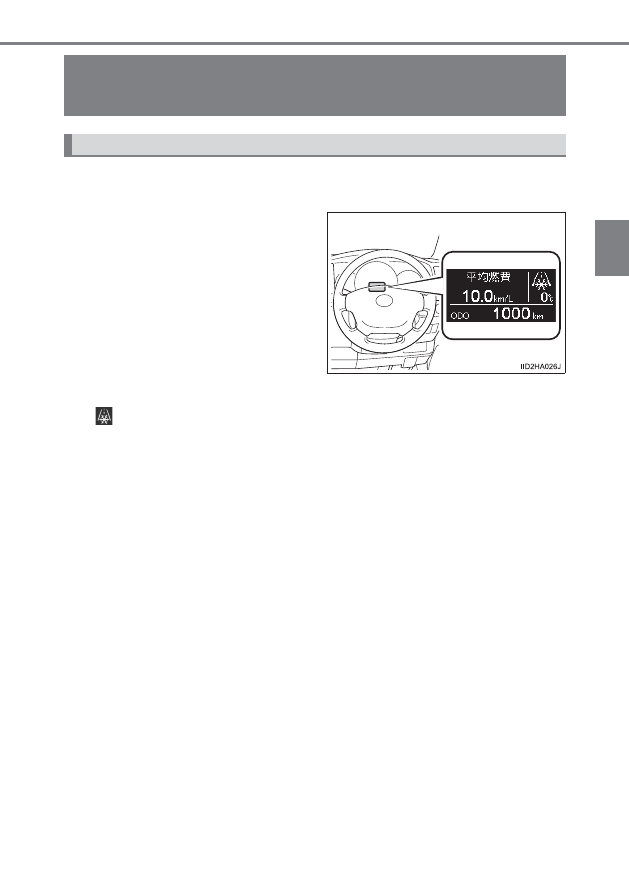

マルチインフォメーションディスプレイ（オプティトロン
メーター装着車）

マルチインフォメーションディスプレイは、外気温や走行に関するさま
ざまな情報を表示します。

●

ト リ ッ プ イ ン フ ォ メ ー シ ョ ン

（oP. 78）

航続可能距離や燃費など、走行に関す
る情報を表示します。

●

外気温

外気温を表示します。

− 40 ℃∼ 50 ℃のあいだで表示しま
す。

外気温度が 3 ℃以下となった場合に凍結している恐れがあることを知らせる為、

が 10 回点滅したあと、点灯します。

●

メーターカスタマイズ（→ P. 79）

●

警告メッセージ

車両に異常が発生した場合に、内容・対処法などのメッセージを表示します。

（→ P. 335）

表示内容

78

2. 計器の見方

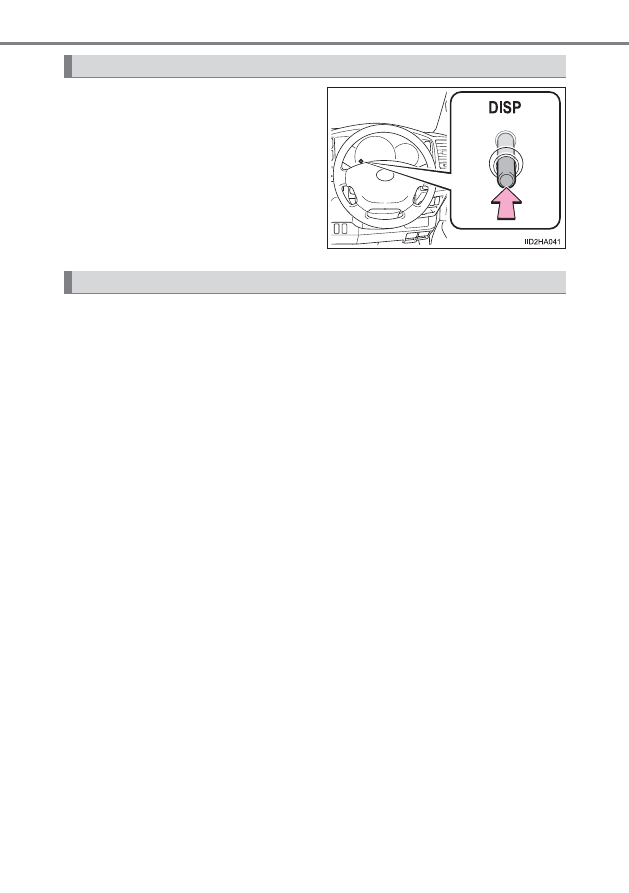

表示を切りかえるには、DISP ボタ
ンを押します。

■

瞬間燃費

現在の瞬間燃費を表示します。

■

平均燃費

リセットしてからの平均燃費を表示します。

･ リセットするには、平均燃費の表示中に DISP ボタンを押し続けます。
･ 表示される平均燃費は、参考として利用してください。

■

エコドライブインジケーターゾーン表示
oP. 81

■

航続可能距離

現在の燃料残量で走行できるおよその距離を表示します。

･ 運転履歴から学習した燃費と現在の燃料残量から算出した走行可能な距離

を表示します。使用環境（気象、渋滞など）や運転方法（急発進、エアコ
ンの使用など）に応じて燃費がかわるため、実際に走行できる距離とは異
なります。

･ 燃料給油量が少量（約 5 L 以下）のとき、表示が更新されないことがあり

ます。
この場合、燃料計の表示と共に更新することができます。（→ P. 71）

■

メーター照度調整表示

メーター照度調整を表示します。

DISP ボタンを押し続けると照度を 5 段階に調整できます。

表示切りかえ

トリップインフォメーションの機能
