Toyota Estima (2017 year). Manual japanese - part 3





31

1-1. 安全にお使いいただくために

安全・安心のために

1

警告

疾患のある方の場合

医師に注意事項を確認の上、必ず正しく着用してください。

お子さまを乗せるとき

お子さまをシートベルトで遊ばせないでください。
万一ベルトが首に巻き付いた場合、窒息など重大な傷害におよぶか、最悪の場
合死亡につながるおそれがあります。
誤ってそのような状態になってしまい、バックルもはずせない場合は、ハサミ
などでシートベルトを切断してください。

プリテンショナー付きシートベルトについて(フロント席)

シートベルトプリテンショナーが作動すると、SRS エアバッグ/プリテンショ
ナー警告灯が点灯します。その場合は、シートベルトを再使用することができ
ないため、必ずトヨタ販売店で交換してください。

シートベルトの損傷・故障について

ベルトやプレート・バックルなどは、シートやドアに挟むなどして損傷しない
ようにしてください。

シートベルトが損傷したときはシートベルトを修理するまでシートは使用し
ないでください。

プレートがバックルに確実に挿し込まれているか、シートベルトがねじれてい
ないかを確認してください。うまく挿し込めない場合はただちにトヨタ販売店
に連絡してください。

もし重大な事故にあったときは、明らかな損傷が見られない場合でも、シー
ト、シートベルトを交換してください。

プリテンショナー付きシートベルトの取り付けや取りはずし・分解・廃棄など
は、トヨタ販売店以外でしないでください。
不適切に扱うと、正常に作動しなくなるおそれがあります。

32

1-1. 安全にお使いいただくために

SRS エアバッグ

フロント SRS エアバッグ

運転席 SRS エアバッグ/助手席 SRS エアバッグ

(運転者と助手席乗員の頭や胸などへの衝撃を緩和)

SRS ニーエアバッグ

(運転者の衝撃緩和を補助)

SRS サイド&カーテンシールドエアバッグ

SRS サイドエアバッグ

(フロント席乗員の胸などへの衝撃を緩和)

SRS カーテンシールドエアバッグ

(フロント席とセカンドシート、サードシート外側席乗員の主に頭部

への衝撃を緩和)

SRS エアバッグは乗員に重大な危害がおよぶような強い衝撃を受けた
ときにふくらみ、シートベルトが体を拘束する働きと併せて乗員への衝
撃を緩和させます。

1

2

:グレード、オプションなどにより、装備の有無があります。

3

4

33

1-1. 安全にお使いいただくために

安全・安心のために

1

警告

SRS エアバッグについて

次のことを必ずお守りください。
お守りいただかないと、重大な傷害におよぶか、最悪の場合死亡につながるお
それがあります。

運転者と乗員すべてがシートベルトを正しく着用してください。
SRS エアバッグはシートベルトを補助するためのものです。

助手席 SRS エアバッグは強い力でふくらむため、シートの背もたれを調整し
て、シートをできるだけ SRS エアバッグから離し、まっすぐに座ってくださ
い。

お子さまが小さくてシートベルトを使用できないときは、チャイルドシートで
しっかり固定してください。お子さまはセカンドシートまたはサードシートに
乗せ、チャイルドシートまたはシートベルトを着用させることをおすすめしま
す。(

P. 42)

シートの縁に座ったり、ダッシュボードに
もたれかかったりしない

お子さまを助手席 SRS エアバッグの前に
立たせたり、ひざの上に抱いたりしない

運転者および助手席乗員は、ひざの上に何
も持たない

34

1-1. 安全にお使いいただくために

警告

次のことを必ずお守りください。
お守りいただかないと、重大な傷害におよぶか、最悪の場合死亡につながるお
それがあります。

SRS エアバッグについて

SRS サイド&カーテンシールドエアバッ
グ装着車:ドアやフロントピラー・セン
ターピラー・リヤピラー・ルーフサイド
レールへ寄りかからない

SRS サイド&カーテンシールドエアバッ
グ装着車:助手席では、ドアに向かってひ
ざをついたり、窓から顔や手を出したりし
ない

ダッシュボード・ハンドルのパッド部分・
インストルメントパネル下部(SRS ニー
エアバッグ装着車)・アッパーボックスの
フタなどには何も取り付けたり、置いたり
しない

SRS サイド&カーテンシールドエアバッ
グ装着車:ドア・フロントウインドウガラ
ス・ドアガラス・フロントピラーおよびリ
ヤピラー・ルーフサイドレール・アシスト
グリップなどには何も取り付けない

(速度制限ラベルを除く:oP. 379)

35

1-1. 安全にお使いいただくために

安全・安心のために

1

警告

次のことを必ずお守りください。
お守りいただかないと、重大な傷害におよぶか、最悪の場合死亡につながるお
それがあります。

SRS エアバッグについて

SRS ニーエアバッグ装着車:SRS ニーエアバッグがふくらむ場所にビニール
カバーが付いている場合は、取り除いてください。

SRS サイド&カーテンシールドエアバッグ装着車:SRS サイドエアバッグが
ふくらむ場所を覆うようなシートアクセサリーを使用しないでください。エア
バッグが展開する際、アクセサリーが干渉するおそれがあります。そのような
アクセサリーがエアバッグが正常に作動するのをさまたげ、システムを不能に
したり、またはエアバッグが誤って展開したりするおそれがあります。

SRS エアバッグシステム構成部品の周辺は、強くたたくなど過度の力を加え
ないでください。
SRS エアバッグが正常に作動しなくなるおそれがあります。

SRS エアバッグがふくらんだ直後は、構成部品が熱くなっているため、ふれ
ないでください。

SRS エアバッグがふくらんだあとに、もし呼吸が苦しく感じたら、ドアやド
アガラスを開けて空気を入れるか、安全を確認して車外に出てください。皮膚
の炎症を防ぐため、残留物はできるだけ早く洗い流してください。

SRS サイド&カーテンシールドエアバッグ非装着車:SRS エアバッグが収納
されているパッド部に傷が付いていたり、ひび割れがあるときは、そのまま使用
せずトヨタ販売店で交換してください。
SRS サイド&カーテンシールドエアバッグ装着車:SRS エアバッグが収納さ
れているパッド部およびフロントピラーガーニッシュ部に傷が付いていたり、ひ
び割れがあるときは、そのまま使用せずトヨタ販売店で交換してください。

36

1-1. 安全にお使いいただくために

警告

改造・廃棄について

トヨタ販売店への相談なしに、次の改造・廃棄をしないでください。
SRS エアバッグが正常に作動しなくなったり、誤ってふくらむなどして、重大
な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

SRS エアバッグの取りはずし・取り付け・分解・修理

ハンドル・インストルメントパネル・ダッシュボード・シート・シート表皮・
フロントピラー・センターピラー・リヤピラー・ルーフサイドレール周辺の修
理・取りはずし・改造

フロントフェンダー・フロントバンパー・車内側面部の修理・改造

グリルガード(ブルバー・カンガルーバーなど)・除雪装置・ウインチなどの
取り付け

サスペンションの改造

CD プレーヤー・無線機などの電化製品の取り付け

37

1-1. 安全にお使いいただくために

安全・安心のために

1

SRS エアバッグが作動すると

SRS エアバッグは高温のガスにより非常に高い速度でふくらむため、すり傷・
やけど・打撲などを受けることがあります。

作動音と共に白いガスが発生します。

SRS サイド&カーテンシールドエアバッグ非装着車:フロント席などだけでな
く、エアバッグ構成部品(ハンドルのハブ・エアバッグカバー・インフレーター)
も数分間熱くなることがあります。エアバッグそのものも熱くなります。
SRS カーテンシールドエアバッグ装着車:フロント席・フロントピラー・リヤ
ピラー・ルーフサイドレールの一部分などだけでなくエアバッグ構成部品(ハ
ンドルのハブ・エアバッグカバー・インフレーター)も数分間熱くなることが
あります。エアバッグそのものも熱くなります。

フロントウインドウガラスが破損することがあります。

SRS エアバッグが作動するとき(フロント SRS エアバッグ)

フロント SRS エアバッグは、衝撃の強さが設定値(移動も変形もしない固定さ
れた壁に、車速約 20 ∼ 30km/h で正面衝突した場合の衝撃の強さに相当する
値)以上の場合に作動します。
ただし、次のような場合はエアバッグが作動する車速は設定値より高くなりま
す。

・ 駐車している車や標識のような衝撃によって移動や変形するものに衝突した

場合

・ もぐり込むような衝突の場合(例えば、車両前部がもぐり込む、下に入り込

む、トラックの下敷きになるなど)

衝突条件によってはシートベルトプリテンショナーのみ作動する場合がありま
す。

SRS エアバッグが作動するとき(SRS サイド&カーテンシールドエアバッグ

SRS サイド&カーテンシールドエアバッグは、衝撃の強さが設定値(約 1.5t
の車両が約 20 ∼ 30km/h の速度で客室へ直角に衝突した場合の衝撃の強さに
相当する値)以上の場合に作動します。

前面衝突時でも、特に衝撃が大きい場合は左右の SRS サイド&カーテンシール
ドエアバッグが開く場合があります。

知識

:グレード、オプションなどにより、装備の有無があります。

38

1-1. 安全にお使いいただくために

衝突以外で作動するとき

次のような状況で車両下部に強い衝撃を受けたときも、フロント SRS エアバッグ・
SRS サイド&カーテンシールドエアバッグ

が作動する場合があります。

SRS エアバッグが作動しないとき(フロント SRS エアバッグ)

フロント SRS エアバッグは、側面や後方からの衝撃・横転・または低速での前
方からの衝撃では、通常は作動しません。ただし、それらの衝撃が前方への減速
を十分に引き起こす場合には、フロント SRS エアバッグが作動することがあり
ます。

縁石や歩道の端など、固いものにぶつかっ
たとき

深い穴や溝に落ちたり、乗りこえたとき

ジャンプして地面にぶつかったり、道路か
ら落下したとき

側面からの衝突

後方からの衝突

横転

:グレード、オプションなどにより、装備の有無があります。

39

1-1. 安全にお使いいただくために

安全・安心のために

1

SRS エアバッグが作動しないとき

(SRS サイド&カーテンシールドエアバッグ

斜めから衝撃を受けた場合や、客室部分以外の側面に衝撃を受けたときには、
SRS サイド&カーテンシールドエアバッグが作動しない場合があります。

SRS サイド&カーテンシールドエアバッグは、後方からの衝撃・横転・または
低速での側面からの衝撃で作動するようには設計されていません。

客室部分以外の側面への衝撃

斜めからの衝撃

後方からの衝突

横転

:グレード、オプションなどにより、装備の有無があります。

40

1-1. 安全にお使いいただくために

トヨタ販売店に連絡が必要な場合

次のような場合には、点検・修理が必要になります。できるだけ早くトヨタ販売
店へご連絡ください。

いずれかの SRS エアバッグがふくらんだとき

フロント SRS エアバッグはふくらまな
かったが、事故で車両の前部を衝突したと
き、または破損・変形などがあるとき

SRS サイド&カーテンシールドエアバッ
グ装着車:SRS サイド&カーテンシール
ドエアバッグはふくらまなかったが、事故
でドアおよび、その周辺部分を衝突したと
き、または破損・変形などがあるとき

ハンドルのパッド部分・ダッシュボードの
助手席 SRS エアバッグ付近・インストル
メントパネル下部(SRS ニーエアバッグ
装着車)が傷付いたり、ひび割れたり、そ
の他の損傷を受けたとき

SRS サイドエアバッグ装着車:SRS サイ
ドエアバッグが内蔵されているシート表
面が傷付いたり、ひび割れたり、その他の
損傷を受けたとき

SRS カーテンシールドエアバッグ装着車:
SRS カーテンシールドエアバッグが内蔵
されているフロントピラー部・リヤピラー
部・ルーフサイド部が傷付いたり、ひび割
れたり、その他の損傷を受けたとき

41

1-1. 安全にお使いいただくために

1

安全・安心のために

お子さまの安全のために

お子さまにも必ずシートベルトを着用させてください。シートベルト
を正しく着用できない小さなお子さまを乗せるときは、適切な子供専
用シートをご用意ください。(→ P. 42)

運転装置にふれるのを防ぐため、お子さまはリヤシートに乗せること
をおすすめします。

走行中にドアを開けたり、パワーウインドウ・リヤサンシェード

を誤

操作したりしないように、チャイルドプロテクター(→ P. 104)

・ウ

インドウロックスイッチ(→ P. 166)をご使用ください。

小さなお子さまには、パワーウインドウ・大型ムーンルーフ

・ボン

ネット・スライドドア・バックドアやシートなど、体を挟まれるおそ
れがある装備類を操作させないでください。

お子さまを乗せるときは、次のことをお守りください。

警告

お子さまを車の中に残したままにしないでください。車内が高温になって熱射
病や脱水症状になり、重大な健康障害におよぶか、最悪の場合死亡につながる
おそれがあります。
また、お子さまが車内の装置を操作し、ドアガラスなどに挟まれたり、発炎筒
などでやけどしたり、運転装置を動かして、思わぬ事故につながるおそれがあ
り危険です。

お子さまをシートベルトで遊ばせないでください。お子さまがシートベルトで
遊んで万一ベルトが首に巻きついた場合、窒息など重大な傷害におよぶか、最
悪の場合死亡につながるおそれがあります。誤ってそのような状態になってし
まい、バックルもはずせない場合は、ハサミなどでシートベルトを切断してく
ださい。

車にお子さまを乗せる場合は、お子さまの安全を確保するための注意事項や
チャイルドシートの取り付け方などをまとめた「チャイルドシートの取り付
け」を参照してください。(

P. 52)

:グレード、オプションなどにより、装備の有無があります。

42

1-1. 安全にお使いいただくために

子供専用シート

車の仕様やお子さまの年齢・体格に合わせて、適切な子供専用シート
をお選びください。

子供専用シートの取り付け方法および取りはずし方は、それぞれの子
供専用シートに付属の取扱説明書をお読みください。

この車は 2006 年 10 月 1 日施行の保安基準に適合した ISOFIX 対応
チャイルドシート固定専用バーを標準装備しています。

質量グループについて

ECE R44

の基準に適合する子供専用シートはお子さまの体重によ

り次の 5 種類に分類されます。

グループ 0:10kg まで
グループ 0

:13kg まで

グループⅠ:9 ∼ 18kg
グループⅡ:15 ∼ 25kg
グループⅢ:22 ∼ 36kg

この本では代表的な次の 3 種類の子供専用シートをシートベルトで固
定する方法を紹介します。

ECE R44 は、子供専用シートに関する国際法規です。

サイズ等級、固定具について

子供専用シートに表示される分類記号と、それにともなう取り付け器
具の記号になります。

子供専用シートの固定機構を使用して、子供専用シートを固定すること
ができます。

知っておいていただきたいこと

子供専用シートの適合性一覧表について

43

1-1. 安全にお使いいただくために

安全・安心のために

1

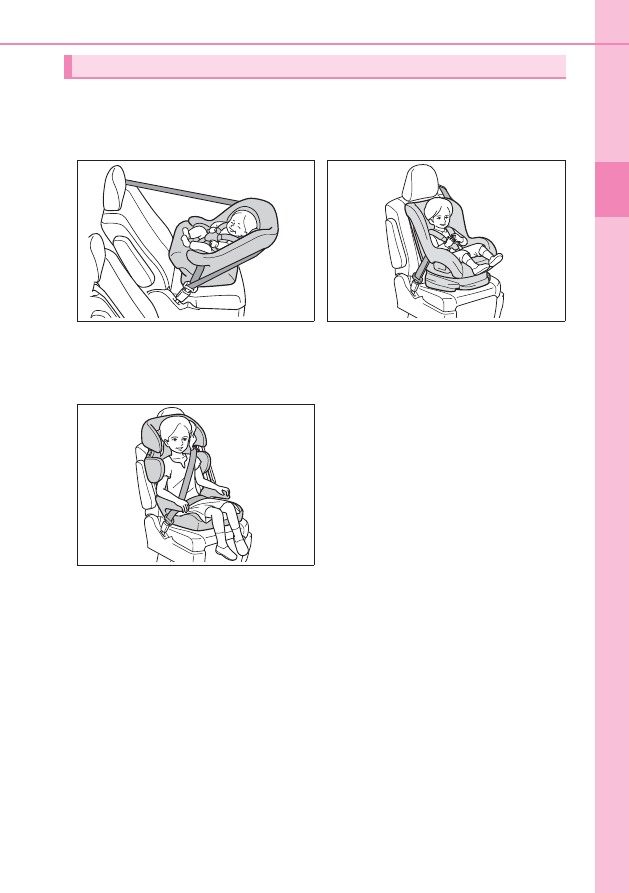

子供専用シートの種類

X

ベビーシート

ECE R44 基準のグループ 0、0

に相当

X

チャイルドシート

ECE R44 基準のグループ 0

Ⅰに相当

X

ジュニアシート

ECE R44 基準のグループⅡ、Ⅲ
に相当

BTO11DZ031

BTO11DZ032

BTO11DZ033

44

1-1. 安全にお使いいただくために

上表に記入する文字の説明

U:この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの子

供専用シートに適しています。

UF:この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの

前向きの子供専用シートに適しています。

×:子供専用シートを取り付けることはできません。

シート位置別子供専用シート適合性一覧表

(シートベルトでの取り付け)

質量グループ

着席位置(または他の位置)

フロント

シート

セカンドシート

サードシート

7 人乗り

8 人乗り

助手席

左右席

左右席

中央席

左右席

中央席

0

(10kg まで)

×

U

※ 4

U

※ 4

U

※ 4

U

※ 5

×

0

(13kg まで)

×

U

※ 4

U

※ 4

U

※ 4

U

※ 5

×

(9 ∼ 18kg)

前向き

UF

※ 1、2

U

※ 2、4

U

※ 2、4

U

※ 2、4

U

※ 2、5

×

うしろ

向き

×

×

(15 ∼ 25kg)

UF

※ 1、3

U

※ 3、4

U

※ 3、4

U

※ 3、4

U

※ 3、5

×

(22 ∼ 36kg)

UF

※ 1、3

U

※ 3、4

U

※ 3、4

U

※ 3、4

U

※ 3、5

×

45

1-1. 安全にお使いいただくために

安全・安心のために

1

※ 1

フロントシートの背もたれを直立状態にする。
フロントシートをいちばんうしろに下げる。

※ 2

子供専用シートを取り付ける際は、ヘッドレストを最上段へ上げる。

※ 3

子供専用シートを取り付ける際は、ヘッドレストをはずす。

※ 4

セカンドシートの背もたれを直立状態にする。
セカンドシートをいちばんうしろに下げる。

※ 5

サードシートの背もたれを子供専用シートが搭載できるところまで倒す。倒
した状態で子供専用シートを搭載し、安定するところまで背もたれを起こす。

子供専用シートの装着については、子供専用シートの取扱説明書もご確認くださ
い。表に記載されていない子供専用シートを使用する場合は、子供専用シート製造
業者または販売業者にご相談ください。

チャイルドシートの隣の席を使用するときは、肩部ベルトが確実に肩を通り、腰部
ベルトが腰骨のできるだけ低い位置に密着することを確認してください。
チャイルドシートの隣の席に座ったときに、チャイルドシートの種類によっては、
乗員の体またはシートベルトがチャイルドシートと干渉するためシートベルトが
正しく着用できず、十分な効果を発揮できない場合があります。
その場合は、他の席を使用してください。
お守りいただかないと、重大な傷害におよぶか、最悪の場合死亡につながるおそれ
があります。

46

1-1. 安全にお使いいただくために

上表に記入する文字の説明

(1):サイズ等級表示(AからG)のない子供専用シートの各シート位置でのISOFIX

対応子供専用シート固定機構の取り付けについては子供専用シート製造業者
または販売業者にご相談ください。

IUF:この質量グループでの使用を許可された汎用(ユニバーサル)カテゴリーの

ISOFIX 対応の前向き子供専用シートに適しています。

IL: この質量グループでの使用を許可された「特定車種用」・「一部制限付き」ま

たは「準汎用」

(セミユニバーサル)カテゴリーの ISOFIX チャイルドシート

に適しています。

×:ISOFIX 子供専用シートを取り付けることはできません。

シート位置別子供専用シートの適合性一覧表

(ISOFIX 対応トップテザーアンカーでの取り付け)

質量グループ

サイズ等級

固定具

車両 ISOFIX 位置

セカンドシート

左右席

キャリコット

F

ISO/L1

×

G

ISO/L2

×

0

(10kg まで)

E

ISO/R1

IL

※ 1、2

0

(13kg まで)

E

ISO/R1

IL

※ 1、2

D

ISO/R2

×

C

ISO/R3

×

(9 ∼ 18kg)

D

ISO/R2

×

C

ISO/R3

×

B

ISO/F2

IUF

※ 1

B1

ISO/F2X

IUF

※ 1

A

ISO/F3

IUF

※ 1

Ⅱ(15 ∼ 25kg)

(1)

×

Ⅲ(22 ∼ 36kg)

(1)

×
