4-2. 簡単な点検・部品交換

お手入れのしかた

4

電球（バルブ）の交換

★

: 仕様により異なる装備やオプション装備

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電

球によって異なります。部品が破損するおそれがあるので、トヨタ販

売店で交換することをおすすめします。

■ 電球の用意

切れた電球の W 数を確かめてください。（oP. 395）

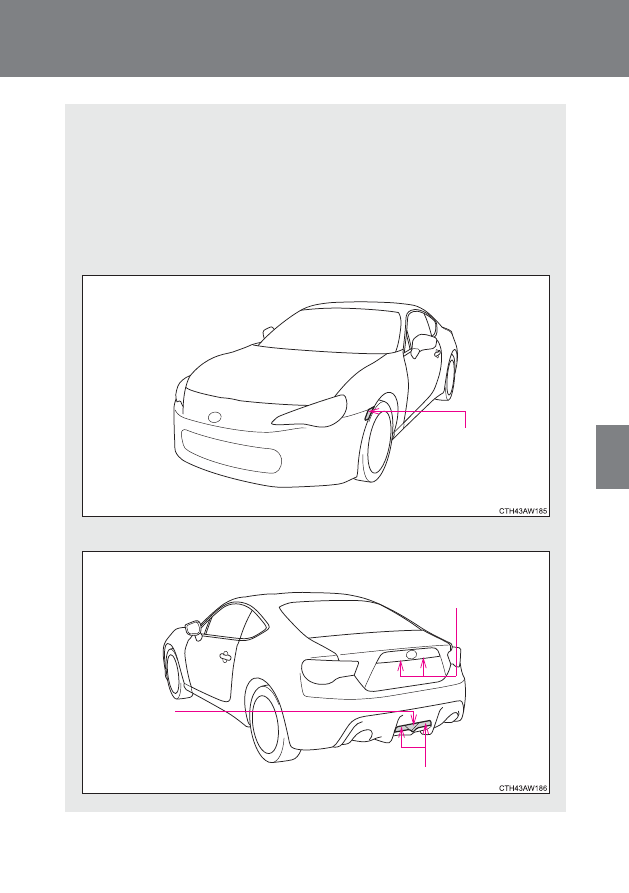

■ フロントのバルブ位置

■ リヤのバルブ位置

サイド方向指示灯／
非常点滅灯

リヤフォグ
ランプ

★

後退灯

番号灯

288

4-2. 簡単な点検・部品交換

電球交換の仕方

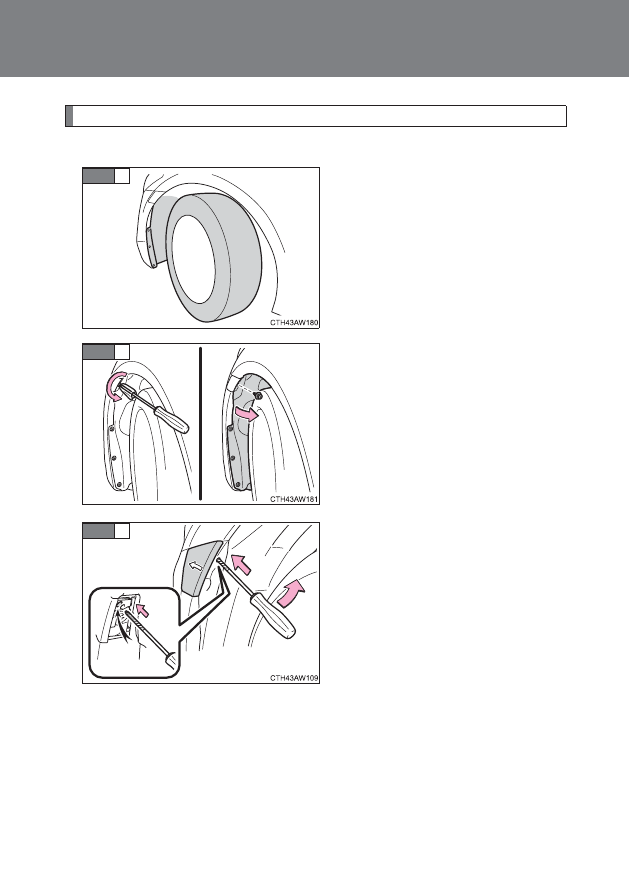

■ サイド方向指示灯／非常点滅灯

交換するランプの反対側へハンド
ルをまわし、タイヤの向きをかえ
る

手が十分に入る程度にハンドルをま

わしてください。

ク リ ッ プを 取 りは ず し てフ ェ ン
ダーライナーをめくる

傷が付くのを防ぐため、ドライバーの

先端に布などを巻いて保護してくだ

さい。

ランプ本体のツメをはずす

ドライバーを穴にさしこみ強めに押

しながら、車両内側に動かしてくださ

い。

傷が付くのを防ぐため、ドライバーの

先端にテープなどを巻いて保護して

ください。

手順

1

手順

2

手順

3

289

4-2. 簡単な点検・部品交換

4

お手入れのしかた

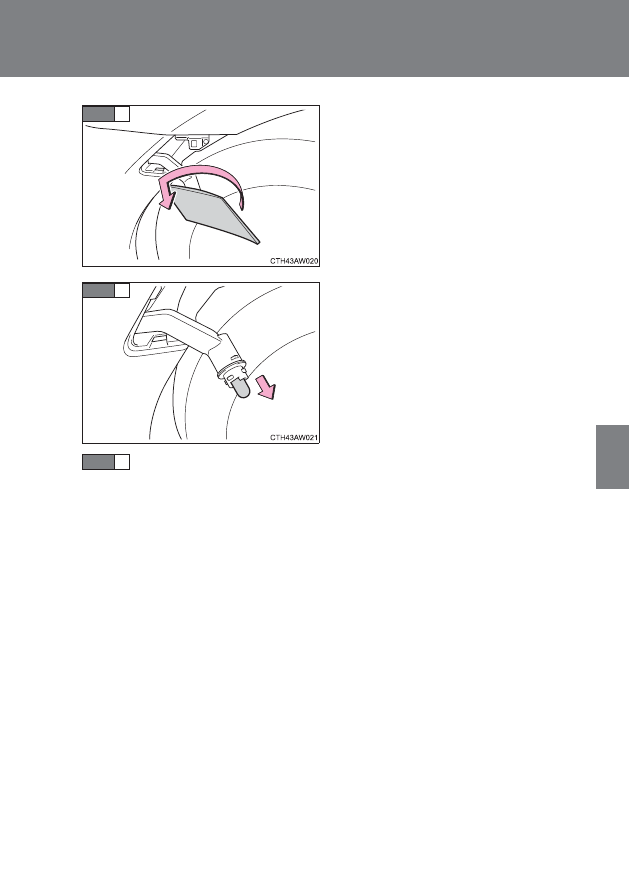

ランプ本体を引き出し、レンズを
取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

手順

4

手順

5

手順

6

290

4-2. 簡単な点検・部品交換

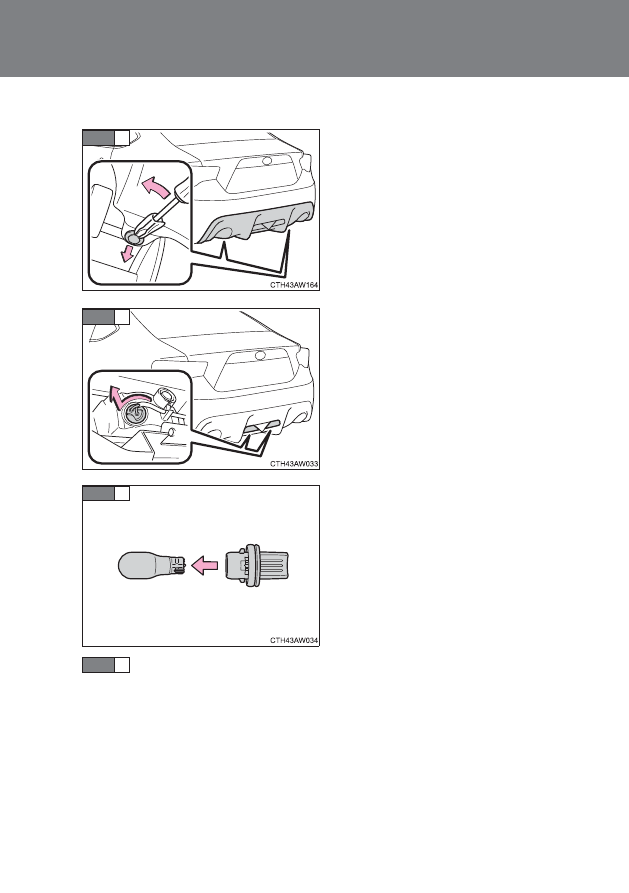

■ 後退灯

クリップを 2ヶ所取りはずす

傷が付くのを防ぐため、マイナスドラ

イバーの先端に布などを巻いて保護

してください。

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

手順

1

手順

2

手順

3

手順

4

291

4-2. 簡単な点検・部品交換

4

お手入れのしかた

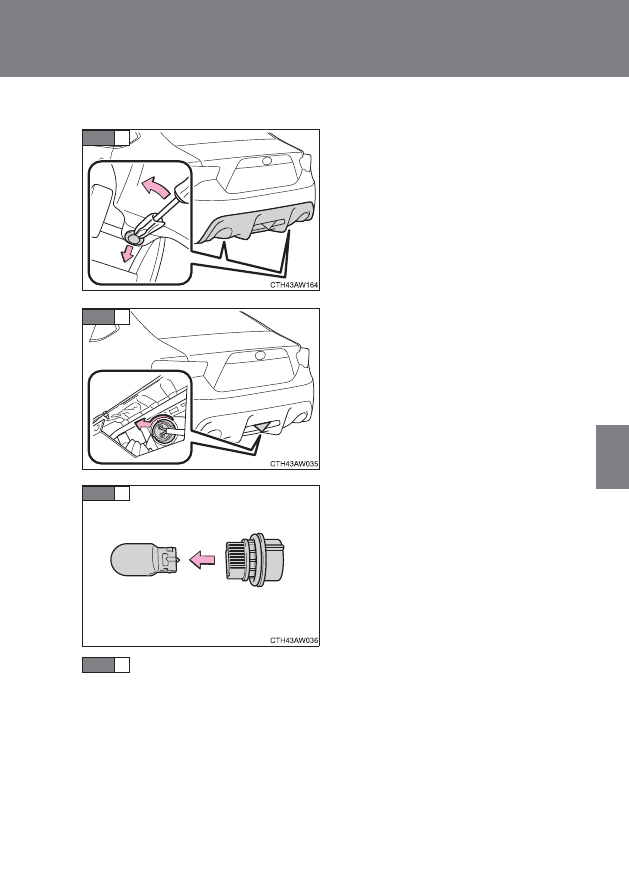

■ リヤフォグランプ

★

クリップを 2ヶ所取りはずす

傷が付くのを防ぐため、マイナスドラ

イバーの先端に布などを巻いて保護

してください。

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

★

: 仕様により異なる装備やオプション装備

手順

1

手順

2

手順

3

手順

4

292

4-2. 簡単な点検・部品交換

■ 番号灯

トランクパネルカバー装着車は、
クリップを取りはずし、カバーを
めくる

傷が付くのを防ぐため、マイナスドラ

イバーの先端に布などを巻いて保護

してください。

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

手順

1

手順

2

手順

3

手順

4

293

4-2. 簡単な点検・部品交換

4

お手入れのしかた

■ 次の電球を交換するには

次の電球が切れたときは、トヨタ販売店で交換してください。

● ヘッドランプ
● 車幅灯
● フロント方向指示灯／非常点滅灯
● フロントフォグランプ

★

● リヤ方向指示灯／非常点滅灯
● 制動灯
● 尾灯／制動灯
● ハイマウントストップランプ
● ドアカーテシーランプ

★

知識

■

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、以下のようなと

きは、トヨタ販売店にご相談ください。

●

レンズ内側に大粒の水滴がついている

●

ランプ内に水がたまっている

■

LED ランプについて

ヘッドランプ・車幅灯・フロント方向指示灯／非常点滅灯・フロントフォグラ

ンプ

★

・リヤ方向指示灯 / 非常点滅灯・制動灯・ハイマウントストップランプ・

尾灯 / 制動灯は数個の LED で構成されています。もし LED がひとつでも点灯

しないときは、トヨタ販売店で交換してください。

★

: 仕様により異なる装備やオプション装備

294

4-2. 簡単な点検・部品交換

■

電球（バルブ）を交換するときは

この車両に指定されているトヨタ純正品のご使用をおすすめします。

一部の電球は過電流を防止する専用回路に接続されているため、この車両指定

のトヨタ純正品以外は使用できない場合があります。

■

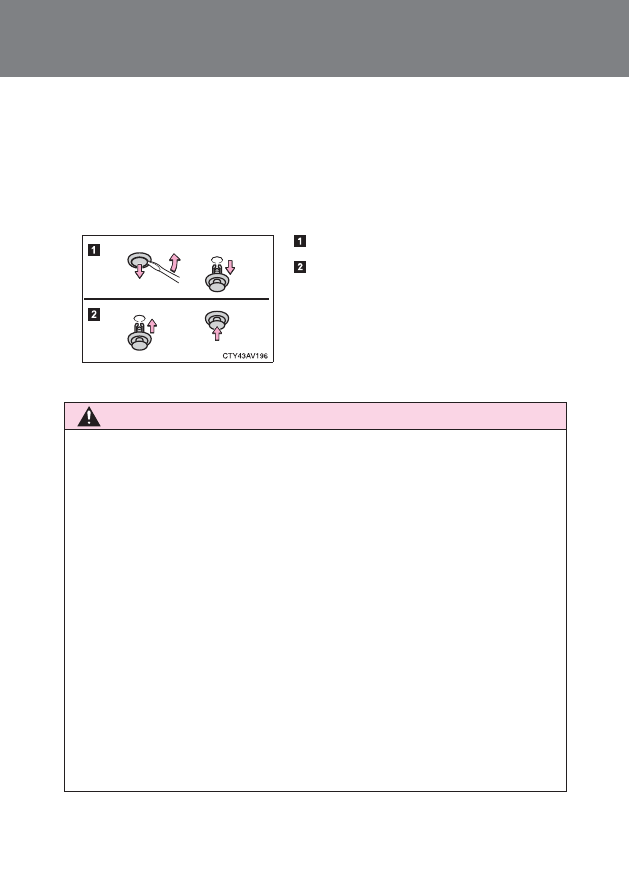

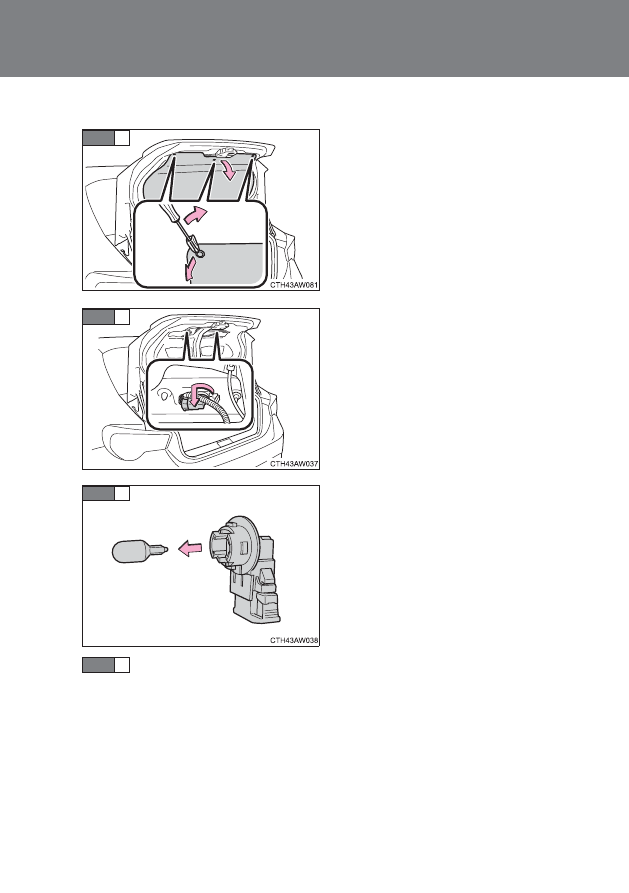

トランク内クリップの取り付け、取りはずし方

警告

■

電球を交換するときは

●

ランプは消灯してください。消灯直後は高温になっているため、交換しないで

ください。

やけどをすることがあります。

●

電球のガラス部を素手でふれないでください。

やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、

乾いた清潔な布などを介して持ってください。

また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま

す。

●

電球や電球を固定するための部品はしっかり取り付けてください。取り付けが

不十分な場合、発熱や発火、または浸水による故障や、レンズ内に曇りが発生

することがあります。

●

電球、ソケット、電気回路、および構成部品を、修理または分解しないでくだ

さい。

感電による重大な傷害の原因となります。

取りはずす

取り付ける

295

4-2. 簡単な点検・部品交換

4

お手入れのしかた

警告

■

後退灯・リヤフォグランプ

★

を交換するときは

エンジンを停止して、十分に排気管が冷めてからにしてください。近くに排気

管があるため、やけどをするおそれがあります。

■

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

★

: 仕様により異なる装備やオプション装備

296

4-2. 簡単な点検・部品交換

ヒューズの点検、交換

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ

切れが考えられます。ヒューズの点検をおこなってください。

スマートエントリー & スタートシステム非装着車

エンジンスイッチを“LOCK”にする

スマートエントリー & スタートシステム装着車

“エンジン スタート ストップ”スイッチを OFF にする

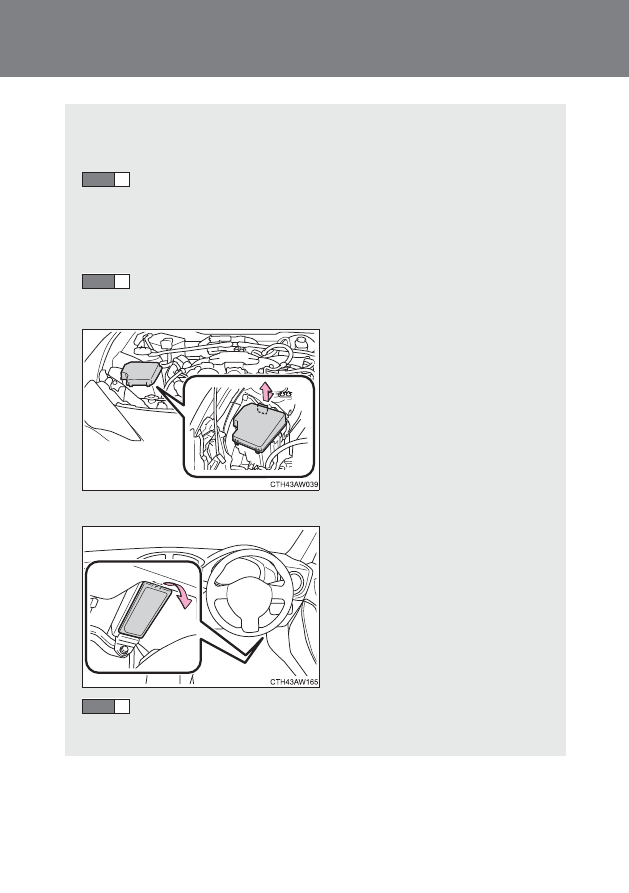

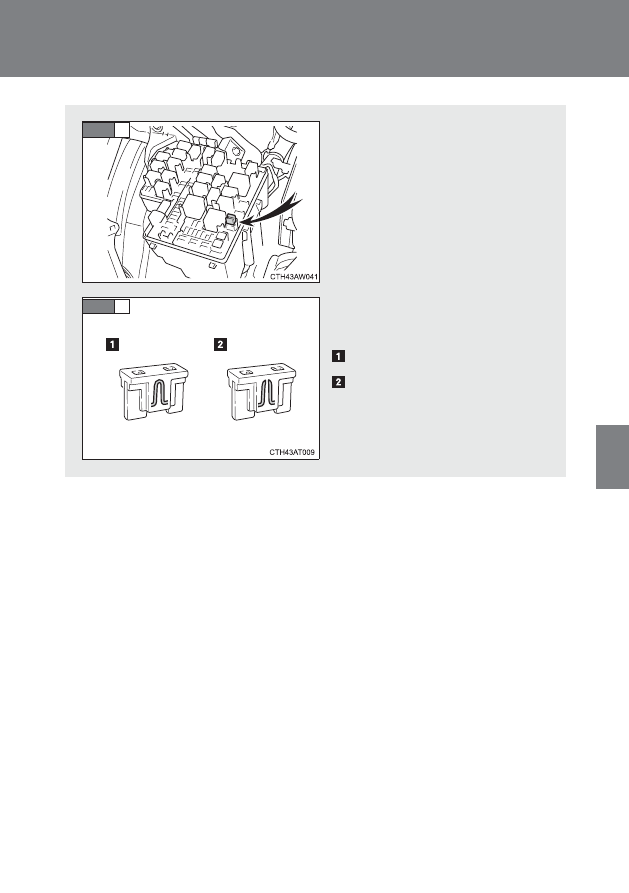

ヒューズボックスを開ける

エンジンルーム

ツメを押しながら、カバーを持
ち上げる

運転席足元

カバーを取りはずす

故障の状況から、点検すべきヒューズを「ヒューズの配置と
負荷」（oP. 298）で確認する

手順

1

手順

2

手順

3

297

4-2. 簡単な点検・部品交換

4

お手入れのしかた

ヒューズはずしでヒューズを引
き抜く

ヒューズが切れていないか点検
する

正常

ヒューズ切れ

ヒューズボックスの表示にしたが

い、規定容量のヒューズに交換し

ます。

手順

4

手順

5

298

4-2. 簡単な点検・部品交換

ヒューズの配置と負荷

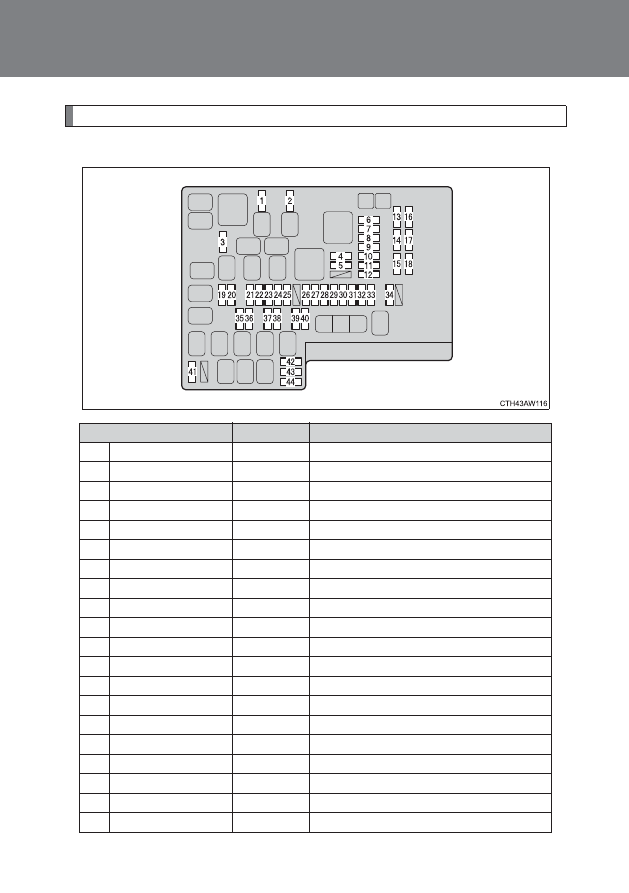

■ エンジンルーム

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

1

MIR HTR

7.5 A

ミラーヒーター

2

RDI

25 A

電動クーリングファン

3

(PUSH-AT)

7.5 A

エンジンコントロールユニット

4

WASHER

10 A

ウォッシャー

5

WIPER

30 A

ワイパー

6

RR DEF

30 A

リヤウインドウデフォッガー

7

(RR FOG)

10 A

リヤフォグランプ

8

D FR DOOR

25 A

パワーウインドウ ( 運転席側）

9

(CDS)

25 A

電動クーリングファン

10

D-OP

25 A

―

11

ABS NO. 2

25 A

ABS

12

D FL DOOR

25 A

パワーウインドウ ( 助手席側 )

13

SPARE

※

予備ヒューズ

14

SPARE

※

予備ヒューズ

15

SPARE

※

予備ヒューズ

16

SPARE

※

予備ヒューズ

17

SPARE

※

予備ヒューズ

18

SPARE

※

予備ヒューズ

19

ST

7.5 A

始動系

20

ALT-S

7.5 A

充電系

299

4-2. 簡単な点検・部品交換

4

お手入れのしかた

※：予備ヒューズは、それぞれ 7.5 A、10 A、15 A、20 A、25 A、30 A のい

ずれかが挿さっています。

21

(STR LOCK)

7.5 A

ステアリングロック

22

D/L

20 A

ドアロック

23

ETCS

15 A

エンジンコントロールユニット

24

(AT+B)

7.5 A

トランスミッション

25

(AM2 NO. 2)

7.5 A

スマートエントリー＆スタートシステ

ム

26

EFI (CTRL)

15 A

エンジンコントロールユニット

27

EFI (HTR)

15 A

EFI システム

28

EFI (IGN)

15 A

始動系

29

EFI (+B)

7.5 A

エンジンコントロールユニット

30

HAZ

15 A

方向指示灯、非常点滅灯

31

MPX-B

7.5 A

オートエアコン、メーター

32

F/PMP

20 A

EFI システム

33

IG2 MAIN

30 A

SRS エアバッグシステム、エンジンコ

ントロールユニット

34

DCC

30 A

インテリアランプ、ワイヤレスドア

ロック、メインボデー ECU

35

HORN NO. 2

7.5 A

ホーン

36

HORN NO. 1

7.5 A

ホーン

37

H-LP LH LO

15 A

左側ヘッドランプ（ロービーム）

38

H-LP RH LO

15 A

右側ヘッドランプ（ロービーム）

39

H-LP LH HI

10 A

左側ヘッドランプ（ハイビーム）

40

H-LP RH HI

10 A

右側ヘッドランプ（ハイビーム）

41

A/B MAIN

15 A

SRS エアバッグシステム

42

ECU-B

7.5 A

ワイヤレスドアロック、メインボデー

ECU

43

DOME

20 A

インテリアランプ

44

IG2

7.5 A

エンジンコントロールユニット

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

300

4-2. 簡単な点検・部品交換

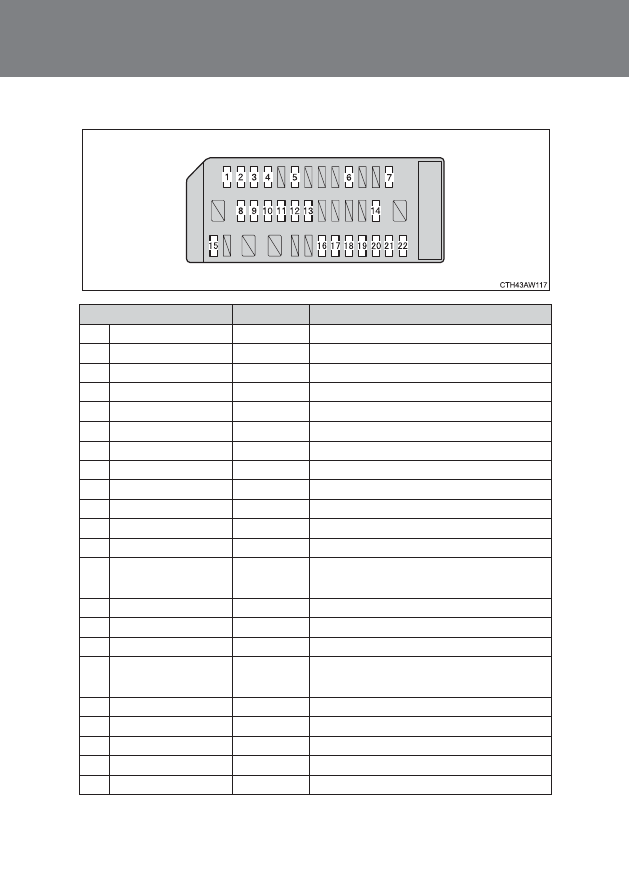

■ 運転席足元

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

1

ECU ACC

10 A

メインボデー ECU、ドアミラー

2

P/POINT No.2

15 A

アクセサリーソケット

3

PANEL

10 A

イルミネーション

4

TAIL

10 A

尾灯

5

DRL

10 A

―

6

STOP

7.5 A

制動灯

7

OBD

7.5 A

ダイアグノーシスコネクター

8

HEATER-S

7.5 A

エアコン

9

HEATER

10 A

エアコン

10

FR FOG LH

10 A

左側フロントフォグランプ

11

FR FOG RH

10 A

右側フロントフォグランプ

12

BK/UP LP

7.5 A

後退灯

13

ECU IG1

10 A

ABS、エレクトリックパワーステアリ

ング

14

AM1

7.5 A

始動系

15

AMP

15 A

―

16

AT UNIT

15 A

トランスミッション

17

GAUGE

7.5 A

メーター、スマートエントリー＆ス

タートシステム

18

ECU IG2

10 A

エンジンコントロールユニット

19

SEAT HTR LH

10 A

シートヒーター ( 助手席側 )

20

SEAT HTR RH

10 A

シートヒーター ( 運転席側 )

21

RADIO

7.5 A

―

22

P/POINT No.1

15 A

アクセサリーソケット

301

4-2. 簡単な点検・部品交換

4

お手入れのしかた

知識

■

ヒューズを交換したあと

●

交換してもランプ類が点灯しないときは、電球を交換してください。

（oP. 287）

●

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくだ

さい。

■

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

警告

■

車の故障や、車両火災を防ぐために

次のことをお守りください。

お守りいただかないと車の故障や火災、けがをするおそれがあります。

●

規定容量以外のヒューズまたはヒューズ以外のものを使用しないでください。

●

必ずトヨタ純正ヒューズか同等品を使用してください。

●

ヒューズやヒューズボックスを改造しないでください。

注意

■

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で

点検を受けてください。

302

4-2. 簡単な点検・部品交換

キーの電池交換

電池が消耗しているときは、新しい電池に交換してください。

■ 用意するもの

● マイナスドライバー
● リチウム電池

・CR2016（スマートエントリー＆スタートシステム非装着車）
・CR1632（スマートエントリー＆スタートシステム装着車）

■ 電池交換のしかた（スマートエントリー＆スタートシステム

非装着車）

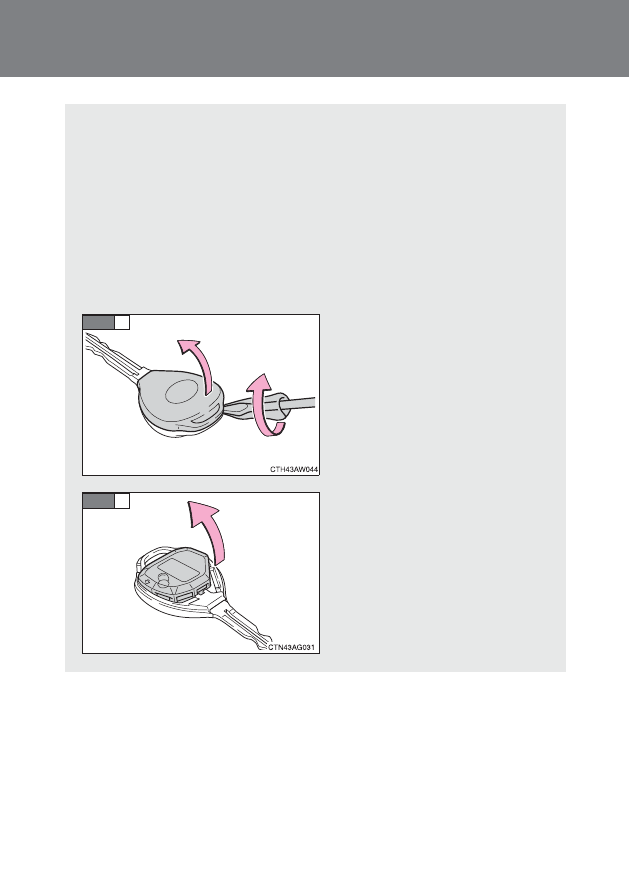

カバーをはずす

傷が付くのを防ぐため、マイナス

ドライバーの先端に布などを巻い

て保護してください。

ボタンがはずれないように、ボタ

ン面を下にしてください。

モジュールを取り出す

手順

1

手順

2
