1-7. 安全にお使いいただくために

運転する前に

知識

■

作動条件

スマートエントリー＆スタートシステム非装着車

エンジンスイッチが“ON”のとき

スマートエントリー＆スタートシステム装着車

“エンジンスタートストップ”スイッチがイグニッション ON モードのとき

■

SRS エアバッグが作動すると

●

SRS エアバッグは膨らんだ後、直ちにしぼんで視界を妨げません。（SRS

カーテンシールドエアバッグを除く）

●

SRS エアバッグは一度だけ膨らみ、一度作動すると、2 回目以降の衝突では

再作動しません。

●

SRS エアバッグは効果を発揮するために非常に速く膨らみます。このため、

展開中のエアバッグと接触して打撲やすり傷、やけどなどを受けることがあ

ります。

●

SRS エアバッグが作動すると、作動音とともに白い煙のようなガスが発生し

ますが、火災ではありません。また、人体への影響もありません。

ただし、残留物（カスなど）が目などに付着した場合は、すみやかに水で洗

い流してください。皮ふの弱い方などは、まれに皮ふを刺激する場合があり

ます。

●

SRS エアバッグは一度膨らむと再使用できません。トヨタ販売店で交換して

ください。

●

フロント席・フロントピラー・リヤピラー・ルーフサイド部の一部分などだ

けでなくエアバッグ構成部品（ハンドルのハブ・エアバッグカバー・インフ

レーター）も数分間熱くなることがあります。エアバッグそのものも熱くな

ります。

●

フロントウインドウガラスが破損することがあります。

1-7. 安全にお使いいただくために

■

トヨタ販売店に連絡が必要な場合

次のような場合には、点検・修理が必要になります。できるだけ早くトヨタ販

売店へご連絡ください。

●

いずれかの SRS エアバッグがふくらんだとき

●

フロント SRS エアバッグはふくらまな
かったが、事故で車両の前部を衝突した
とき、または破損・変形などがあるとき

●

SRS サイドエアバッグと SRS カーテン
シールドエアバッグはふくらまなかった
が、事故でドア部分を衝突したとき、ま
たは破損・変形などがあるとき

●

ハンドルのパッド部分・助手席 SRS エア
バッグのカバー部が傷付いたり、ひび割
れたり、その他の損傷を受けたとき

●

SRS

サイドエアバッグが内蔵されている

シート表面が傷ついたり、ひび割れたり、そ
の他の損傷を受けたとき

1-7. 安全にお使いいただくために

運転する前に

警告

■

SRS エアバッグについて

必ず次のことをお守りください。

お守りいただかないと、重大な傷害におよぶか、最悪の場合死亡につながるお

それがあります。

●

運転者と乗員すべてがシートベルトを正しく着用し、正しい運転（乗車）姿勢

をとってください。

SRS エアバッグはシートベルトを補助するためのものです。

●

正しい乗車姿勢になるようシート位置、ハンドル位置を調整してください。

●

助手席 SRS エアバッグは強い力でふくらむため、特に乗員がエアバッグに近

付きすぎると、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあ

ります。乗員が SRS エアバッグのふくらむ場所に近い場合は特に危険です。

シートの背もたれを調整して、シートをできるだけ SRS エアバッグから離

し、まっすぐに座ってください。

●

SRS カーテンシールドエアバッグが内蔵
されているフロントピラー部・リヤピ
ラー部・ルーフサイド部が傷付いたり、ひ
び割れたり、その他の損傷を受けたとき

100

1-7. 安全にお使いいただくために

警告

■

SRS エアバッグについて

●

６歳未満のお子さまはチャイルドシートの着用が法律で義務付けられていま

すので、必ずトヨタ純正チャイルドシートを使用してください。

トヨタ純正チャイルドシートの使用方法はチャイルドシートに付属の取扱説

明書をご覧ください。

●

シートの縁に座ったり、ダッシュボード
にもたれかかったりしない

●

お子さまを助手席SRSエアバッグの前に
立たせたり、ひざの上に抱いたりしない

●

運転者および助手席乗員は、ひざの上に
何も持たない

101

1-7. 安全にお使いいただくために

運転する前に

警告

■

SRS エアバッグについて

●

ドアやフロントピラー・センターピラー・
リヤピラー・ルーフサイドレールへ寄り
かからない

●

助手席やリヤ席では、ドアに向かってひ
ざをついたり、窓から顔や手を出したり
しない

●

ダッシュボード・ハンドルのパッド部分
などには何も取り付けたり、置いたりし
ない

●

ドア・フロントガラス・ドアガラス・リ
ヤクォーターガラス・フロントピラーお
よびリヤピラー、ルーフサイドレールな
どには何も取り付けない

（速度制限ラベルを除く oP. 348）

102

1-7. 安全にお使いいただくために

警告

■

SRS エアバッグについて

●

SRS サイドエアバッグがふくらむ場所を覆うようなシートアクセサリーを使

用しないでください。エアバッグが展開する際、アクセサリーが干渉するおそ

れがあります。そのようなアクセサリーがエアバッグが正常に作動するのをさ

またげ、システムを不能にしたり、またはエアバッグが誤って展開したりし

て、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

●

SRS エアバッグシステム構成部品の周辺は、強くたたくなど過度の力を加え

ないでください。

SRS エアバッグが正常に作動しなくなるおそれがあります。

●

SRS エアバッグがふくらんだ直後は、構成部品が熱くなっているためふれな

いでください。

●

SRS エアバッグがふくらんだあとに、もし呼吸が苦しく感じたら、ドアやド

アガラスを開けて空気を入れるか、安全を確認して車外に出てください。皮膚

の炎症を防ぐため、残留物はできるだけ早く洗い流してください。

●

SRS エアバッグが収納されているパッド部およびフロントピラーガーニッ

シュ部に傷が付いていたり、ひび割れがあるときは、そのまま使用せずトヨ

タ販売店で交換してください。

103

1-7. 安全にお使いいただくために

運転する前に

警告

■

改造・廃棄について

トヨタ販売店への相談なしに、次の改造・廃棄をしないでください。

SRS エアバッグが正常に作動しなくなったり、誤ってふくらむなどして、重大

な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

●

SRS エアバッグの取りはずし・取り付け・分解・修理

●

ハンドル・インストルメントパネル・ダッシュボード・シート・シート表皮・

フロントピラー・センターピラー・リヤピラー・ドア・ドアパネル・ドアトリ

ム・ルーフサイドレール周辺の修理・取りはずし・改造

●

フロントフェンダー・フロントバンパー・車両客室側面部の修理・改造

●

グリルガード（ブルバー・カンガルーバーなど）・除雪装置・ウィンチなどの

取り付け

●

サスペンションの改造

●

CD プレーヤー・無線機などの電化製品の取り付け

104

1-7. 安全にお使いいただくために

SRS エアバッグ／プリテンショナー警告灯

警告灯はメーターに組み込まれて
おり、運転席、助手席、サイド、カー
テンの各 SRS エアバッグおよび、
シートベルトプリテンショナーと
兼用になっています。

モノクロマルチインフォメーション
ディスプレイ装着車

カラーマルチインフォメーション
ディスプレイ装着車

警告

■

SRS エアバッグ／プリテンショナー警告灯

警告灯が次のようになったときは、システム異常が考えられますので走行しな

いでください。衝突したときなどに SRS エアバッグが正常に作動せず、けがを

するおそれがあります。

ただちにトヨタ販売店で点検を受けてください。

●

スマートエントリー & スタートシステム非装着車：エンジンスイッチを“ON”

にしても点灯しないとき

●

スマートエントリー & スタートシステム装着車：“エンジンスタートストッ

プ”スイッチをイグニッション ON モードにしても点灯しないとき

●

走行中に点灯したとき

上記のように警告灯がシステム異常を示している場合、軽微な衝撃で SRS エア

バッグが作動したり、大事故でも作動しない場合があります。

105

運転する前に

1-7. 安全にお使いいただくために

子供専用シート

知っておいていただきたいこと

● 車の仕様やお子さまの年齢、体格に合わせて、適切な子供専用シート

をお選びください。

● 子供専用シートの取り付け方法および取りはずし方は、それぞれの子

供専用シートに付属の取り扱い説明書をお読みください。

● この車は 2006 年 10 月 1 日施行の保安基準に適合した ISOFIX 対応

チャイルドシート固定専用バーを標準装備しています。

子供専用シートの適合性一覧表について

■ 質量グループについて

ECE R44

※

の基準に適合する子供専用シートはお子さまの体重により

次の 5 種類に分類されます。

グループ 0：10kg まで
グループ 0

：13kg まで

グループⅠ：9 ∼ 18kg
グループⅡ：15 ∼ 25kg
グループⅢ：22 ∼ 36kg

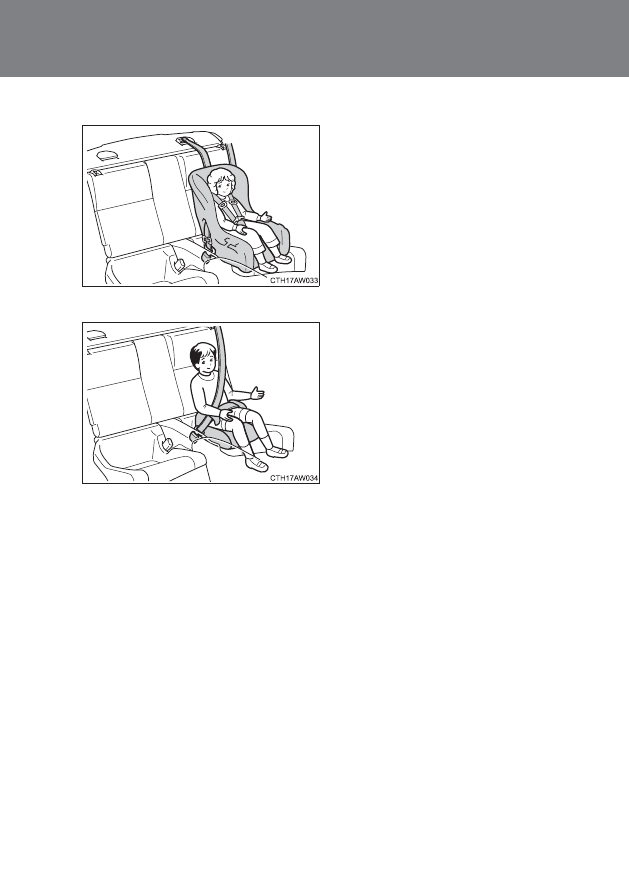

この本では代表的な次の 2 種類の子供専用シートを固定する方法を紹介
します。

※ ECE R44 は、子供専用シートに関する国際法規です。

■ サイズ等級、固定具について

子供専用シートに表示される分類記号と、それにともなう取り付け器具
の記号になります。

子供専用シートの固定機構を使用して、子供専用シートを固定するこ

とができます。

107

1-7. 安全にお使いいただくために

運転する前に

シート位置別子供専用シート適合性一覧表（シートベルトでの取り付け）

● 上表に記入する文字の説明

U：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーの子供専

用シートに適しています。

L1：この質量グループでの使用を許可された「トヨタ純正 NEO G-Child ISO tether」

に適しています。

L2：この質量グループでの使用を許可された「トヨタ純正ジュニアシート」に適して

います。

×：子供専用シートを取り付けることはできません。

表に記載されていない子供専用シートを使用する場合は、子供専用シート製造業者また
は販売業者にご相談ください。

質量グループ

着席位置

フロントシート

リヤシート

助手席

左右席

0（10kg まで）

（13kg まで）

Ⅰ（9 ∼ 18kg）

Ⅱ（15 ∼ 25kg）

Ⅲ（22 ∼ 36kg）

108

1-7. 安全にお使いいただくために

シート位置別子供専用シート適合性一覧表（ISOFIX 対応トップテザーアンカーでの取り付け）

● 上表に記入する文字の説明

（1）

：サイズ等級表示（A から G）のない子供専用シートの各シート位置での ISOFIX 対応

子供専用シート固定機構の取り扱いについては、子供専用シート製造業者または
販売業者にご相談ください。

IUF：この質量グループでの使用を許可された汎用（ユニバーサル）カテゴリーの ISOFIX

対応の前向き子供専用シートに適しています。

IL1：この質量グループでの使用を許可された「トヨタ純正 NEO G-Child ISO tether」

に適しています。

×：ISOFIX 子供専用シートを取り付けることはできません。

表に記載されていない子供専用シートを使用する場合は、子供専用シート製造業者また
は販売業者にご相談ください。

質量グループ

サイズ等級

固定具

ISOFIX

リヤシート左右席

キャリコット

ISO/L1

ISO/L2

0（10kg まで）

ISO/R1

（13kg まで）

ISO/R1

ISO/R2

ISO/R3

Ⅰ（9 ∼ 18kg）

ISO/R2

ISO/R3

ISO/F2

IUF

ISO/F2X

IUF

ISO/F3

IL1

Ⅱ

（15 ∼ 25kg）

（1）

Ⅲ

（22 ∼ 36kg）

（1）

109

1-7. 安全にお使いいただくために

運転する前に

知識

■

ISOFIX 対応チャイルドシート固定専用バーについて

この車に標準装備されている ISOFIX 対応チャイルドシート固定専用バーは、

ECE R44 に適合している子供専用シートの取り付け専用です。それ以外のも

のを使用することはできません。

■

子供専用シートの選択、使用について

●

お子さまに最適な子供専用シートについては、子供専用シート製造業者、ま

たは販売業者にご相談ください。

●

お子さまが成長し、適切にシートベルトが着用できるようになるまでは、お

子さまに合った子供専用シートを使用ください。

●

体が十分大きく、子供専用シートが不必要なお子さまは、リヤシートに乗せ

て車のシートベルトを使用してください。

110

1-7. 安全にお使いいただくために

■

シートベルトで取り付けるタイプの子供専用シートの選択について

「シート位置別子供専用シート適合性一覧表」

（o P. 107）を参照し、子供専用

シートを取り付け可能な位置と、対応する子供専用シートの種類（記号）をご

確認の上、適したものを選択してください。

■

ECE R44 適合の ISOFIX 対応子供専用シートの選択について

「シート位置別子供専用シート適合性一覧表」

（oP. 108）を確認して、適切な

シートを選択してください。

お子様の体重から、該当する「質量グループ」を確認する

（例１）：体重が 12 ㎏の場合、質量グループは「０

＋

」になります。

（例２）：体重が 15kg の場合、質量グループは「Ｉ」になります。

サイズ等級を選択する

で確認した「質量グループ」から該当するサイズ等級を確認

します。

※

（例１）：質量グループが「０

＋

」の場合、サイズ等級は「Ｃ」・「Ｄ」・

「Ｅ」が該当します。

（例２）：質量グループが「Ｉ」の場合、サイズ等級は「Ａ」・「Ｂ」・

「Ｂ1」・「Ｃ」・「Ｄ」が該当します。

※

ただし、該当のサイズ等級でも適合性一覧表の「ISOFIX 位置」に

「×」と記載されているものは選択できません。

手順
