Тойота Камри v70 (xv70). Инструкция - часть 52
7-3. Самостоятельное техническое обслуживание
557

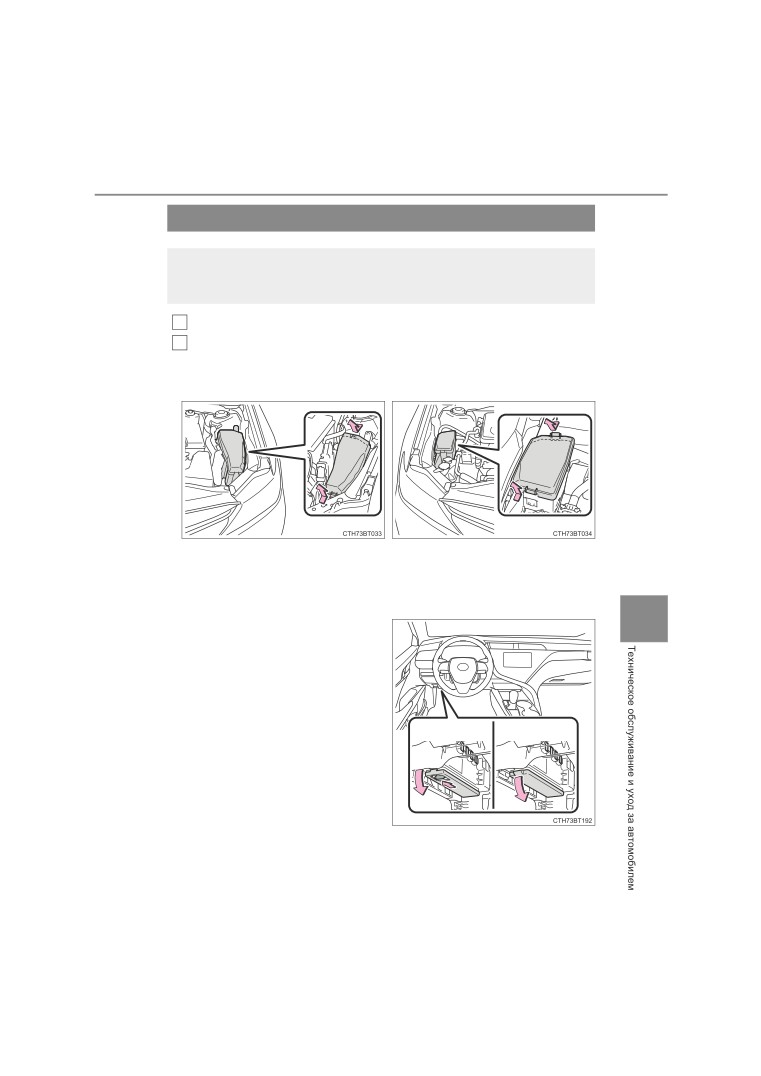

Проверка и замена предохранителей
Если не работает какой-либо электрический компонент, причиной
может быть перегоревший предохранитель. В этом случае
проверьте и при необходимости замените предохранители.
1
Выключите замок запуска двигателя.
2
Откройте крышку блока предохранителей.
Моторный отсек (тип A)
Моторный отсек (тип В)
(при
наличии)
Надавите на язычки и поднимите
Надавите на язычки и поднимите
крышку вверх.
крышку вверх.
Под приборной панелью со стороны водителя
(автомобили с
левосторонним управлением)
7
Снимите крышку.
Только тип А:
Обязательно нажимайте на зажим
при снятии/установке крышки.
Тип A
Тип B
558
7-3. Самостоятельное техническое обслуживание

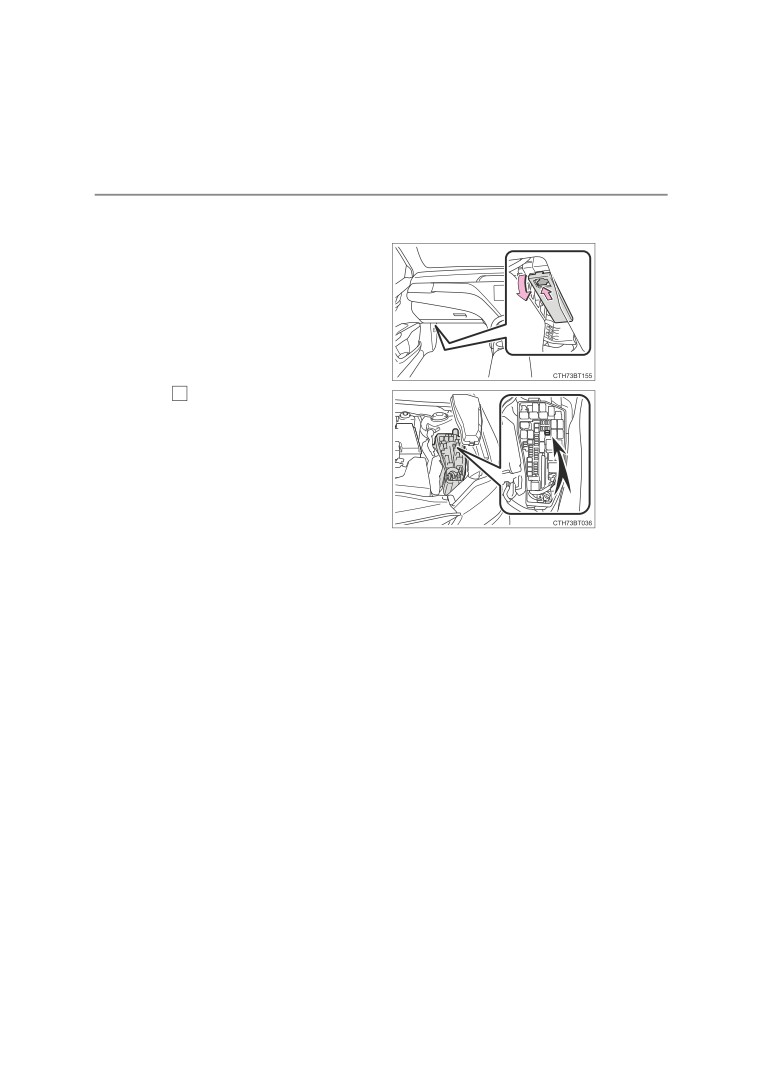

Под приборной панелью со стороны переднего пассажира
(автомобили с правосторонним управлением)
Снимите крышку.
Обязательно нажимайте на зажим
при снятии/установке крышки.
3
При помощи вытягивающего
инструмента
извлеките
предохранитель.
При
помощи
вытягивающего
инструмента можно извлечь только
предохранители типа A.
7-3. Самостоятельное техническое обслуживание
559

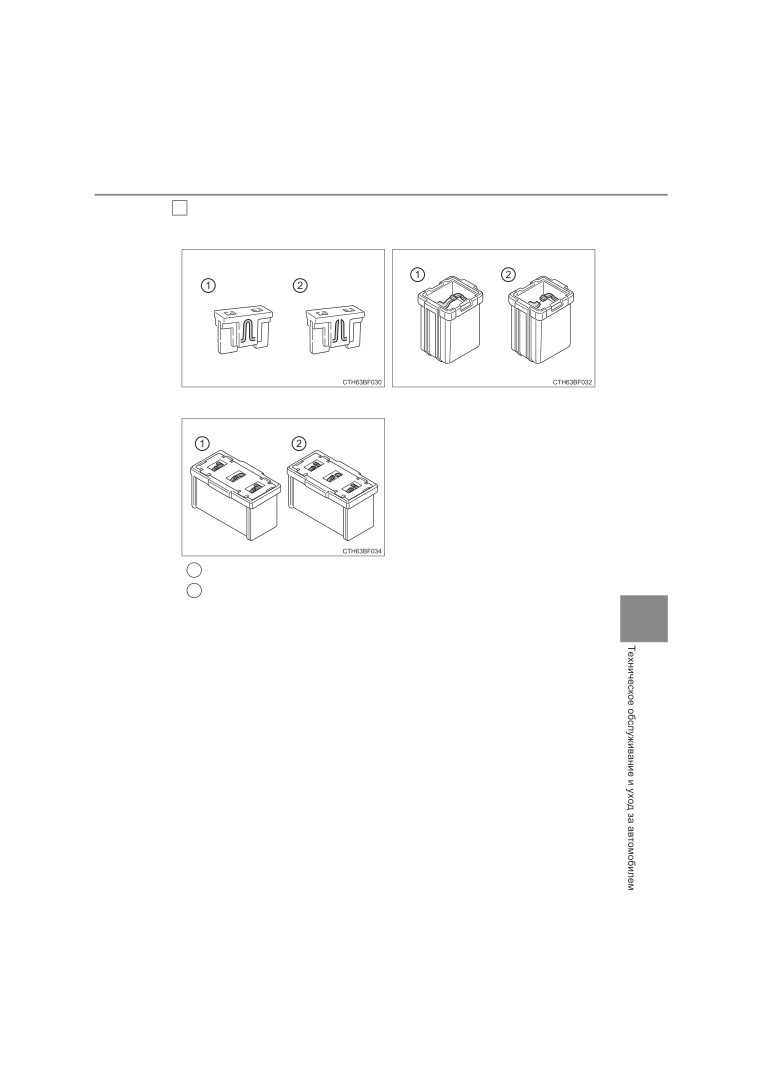

4
Проверьте, не перегорел ли предохранитель.
Тип A
Тип B
Тип C
1
Исправный предохранитель
2
Перегоревший предохранитель
Замените перегоревший предохранитель на новый с таким же номиналом
7
тока. Номиналы тока предохранителей указаны на крышке блока
предохранителей.
560
7-3. Самостоятельное техническое обслуживание
■ После замены предохранителя
● Если даже после замены предохранителя фонари не включаются, возможно,
требуется замена лампы. (стр. 561)
● Если предохранитель снова перегорает, обратитесь к дилеру Тойота.
■ Если в цепи возникает перегрузка
Предохранители сконструированы таким образом, что они перегорают, не
допуская повреждения электропроводки.
ПРЕДУПРЕЖДЕНИЕ
■ Во избежание повреждения систем и возгорания автомобиля
Соблюдайте следующие меры предосторожности.
Пренебрежение ими может вызвать повреждение автомобиля, а также пожар
или травмы.
● Запрещается использовать предохранители с более высоким номиналом тока
или посторонние предметы вместо предохранителей.
● Всегда используйте оригинальные предохранители Тойота или их аналоги.
Запрещается заменять предохранитель проволокой даже в качестве
временной меры.
● Не модифицируйте предохранители или их блоки.
ВНИМАНИЕ!
■ Перед заменой предохранителей
Следует определить причину перегрузки электрической сети и
отремонтировать ее у дилера Тойота как можно быстрее.
7-3. Самостоятельное техническое обслуживание
561

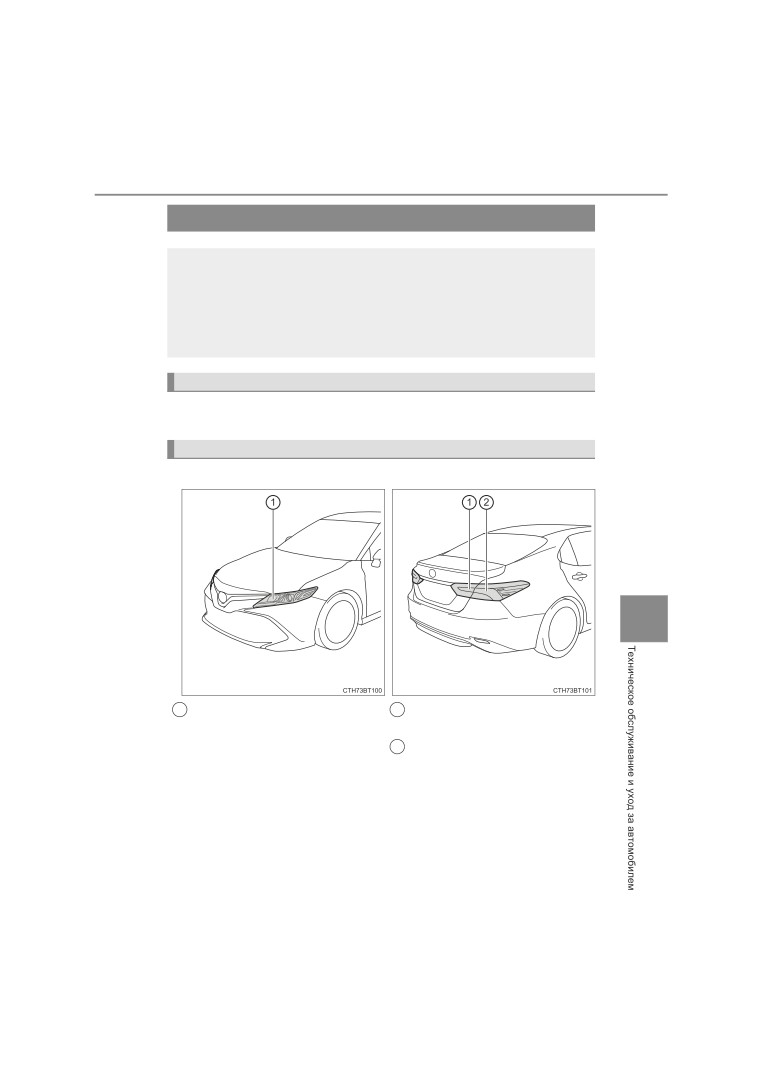

Лампы фонарей
Можно самостоятельно проводить замену следующих ламп.
Уровни сложности замены различны в зависимости от лампы.
Если замена требуемой лампы представляется затруднительной,
обратитесь к дилеру Тойота.
Для получения более подробной информации о замене других
ламп фонарей обратитесь к дилеру Тойота.
Подготовка к замене лампы фонаря
Проверьте мощность лампы фонаря, которую требуется заменить.
(стр. 657)
Местоположение ламп
Спереди
Задние
7
1
Передние указатели поворота
1
Фонари
заднего
хода
(ламповый тип)
(ламповый тип)
2
Задние указатели поворота
(ламповый тип)
562
7-3. Самостоятельное техническое обслуживание

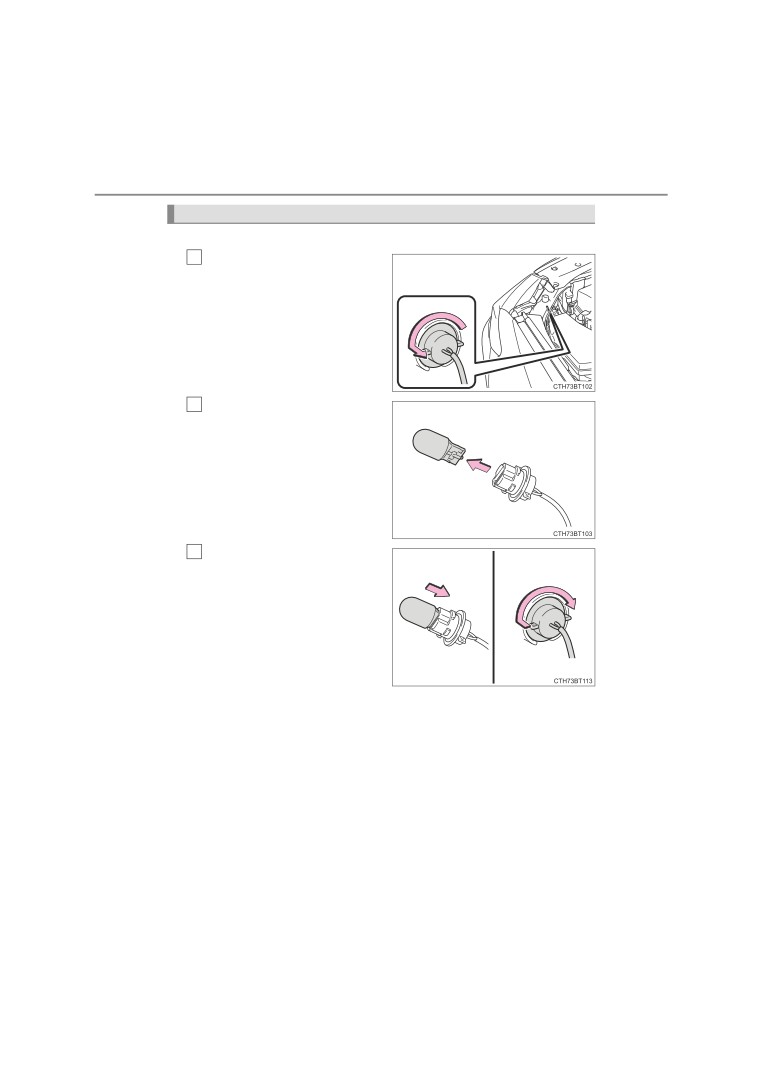

Замена ламп фонарей
■ Передние указатели поворота (ламповый тип)
Поверните цоколь лампы
1
против часовой стрелки.
Форма цоколя лампы может
отличаться от указанной в
зависимости
от
страны
назначения автомобиля.
Извлеките лампу фонаря.
2
Установите новую лампу
3
фонаря, затем установите
цоколь лампы на фонарь,
установив его и повернув по
часовой стрелке.
7-3. Самостоятельное техническое обслуживание
563

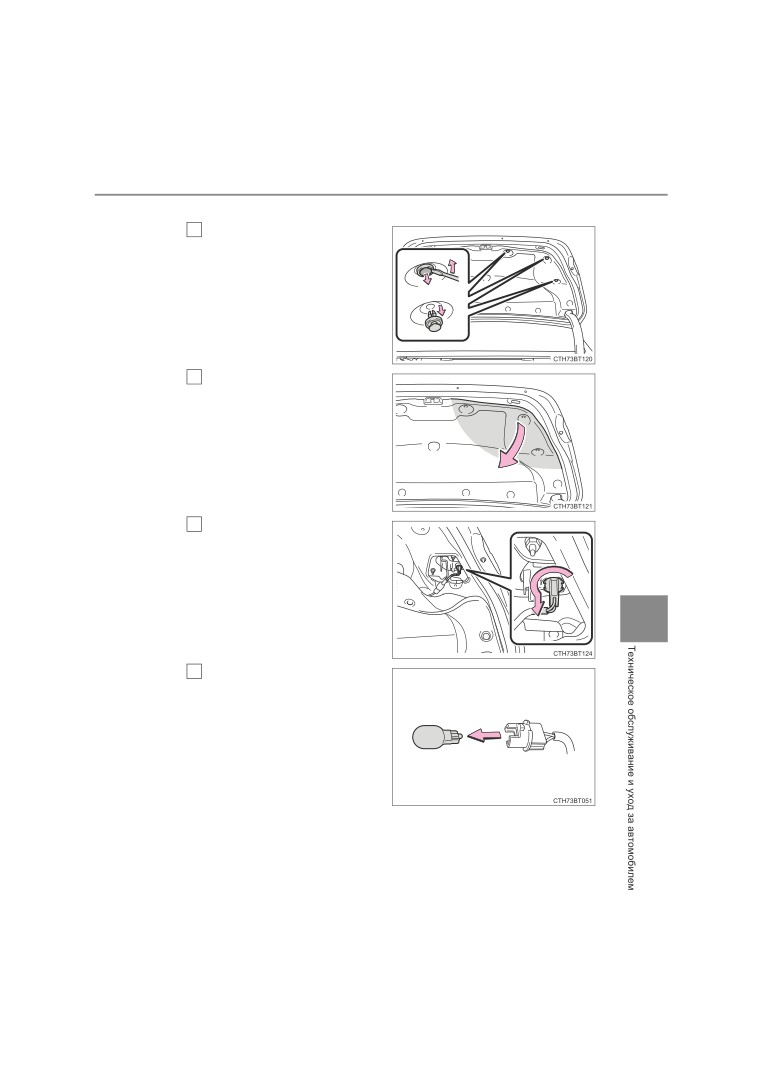

■ Фонари заднего хода (ламповый тип)
Откройте крышку багажника и
1
снимите скобы.
Частично снимите кожух
2
крышки багажника.
Поверните цоколь лампы
3
против часовой стрелки.
7
Извлеките лампу фонаря.
4
564
7-3. Самостоятельное техническое обслуживание

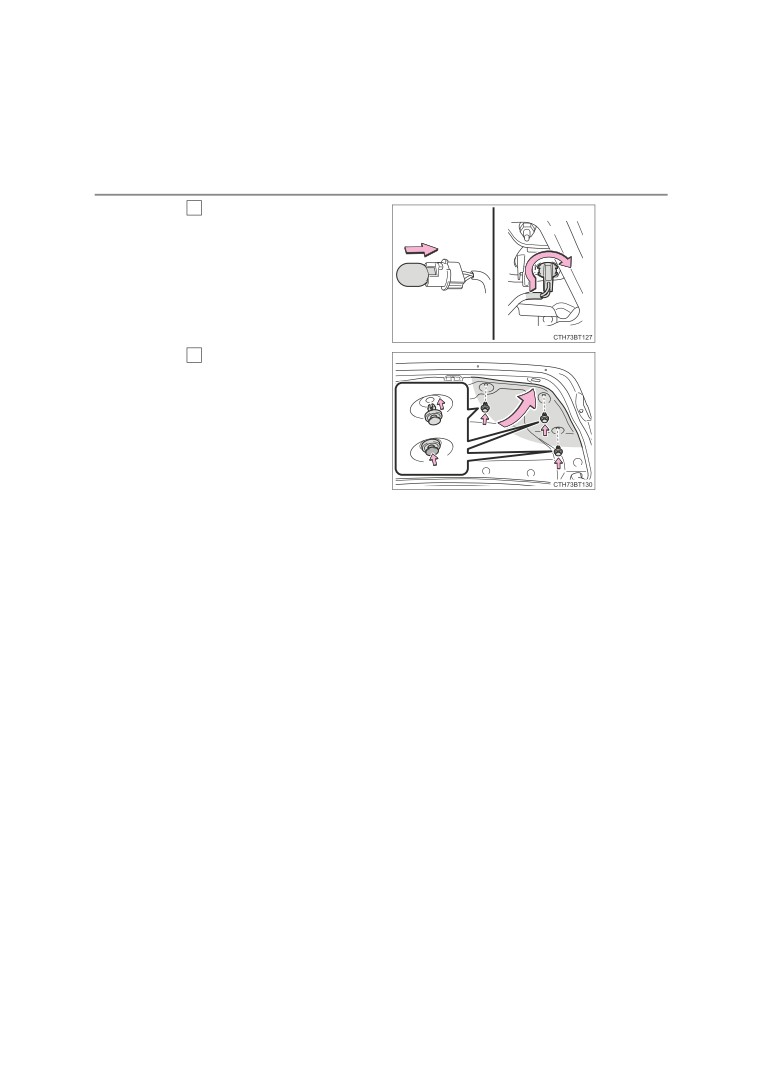

Установите новую лампу
5
фонаря, затем установите
цоколь лампы на фонарь,
установив его и повернув по
часовой стрелке.
Установите на место кожух
6
крышки багажника со скобами.
7-3. Самостоятельное техническое обслуживание
565

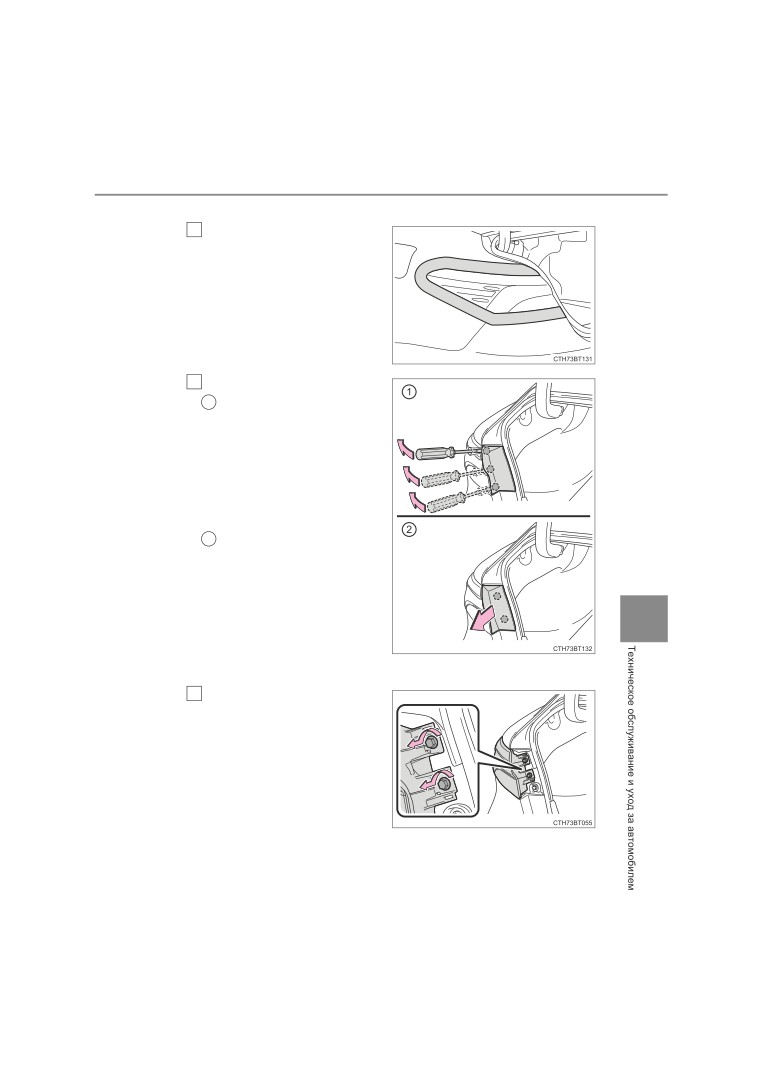

■ Задние указатели поворота (ламповый тип)
1
Откройте
багажник
и
приклейте защитную ленту на
кузов автомобиля вокруг
блока фонаря.
Используйте
маскировочную
ленту и т.д. Не используйте
клейкую ленту, т.к. она может
оставить следы или повредить
ЛКП при снятии.
2
Снимите крышку.
1
Вставьте плоскую отвертку
между кожухом и блоком
фонаря, отогните кожух в
нескольких местах, как
показано на иллюстрации,
чтобы освободить зажимы
(указанные
пунктирной
линией).
2
Потяните
кожух
в
направлении задней части
автомобиля,
чтобы
освободить
зажимы
(указанные
пунктирной
7
линией), и снимите кожух.
Во
избежание
царапания
автомобиля оберните наконечник
плоской отвертки тканью и т.д.
Отверните 2 болта.
3
566
7-3. Самостоятельное техническое обслуживание

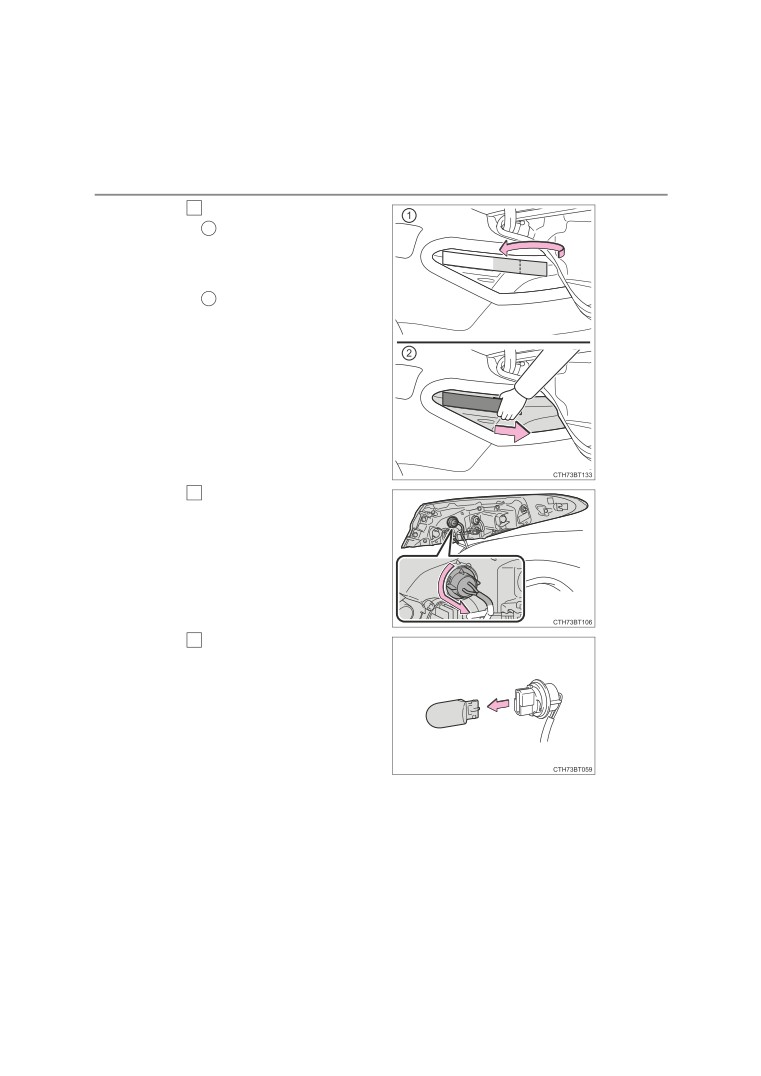

4
Извлеките блок фонаря.
1
Прикрепите длинный кусок
упаковочной ленты к блоку
фонаря и сложите выступ
пополам.
2
Удерживайте сложенную
часть и потяните ее к
задней части автомобиля,
чтобы снять блок
фонаря.
Поверните цоколь лампы
5
против часовой стрелки.
Извлеките лампу фонаря.
6
