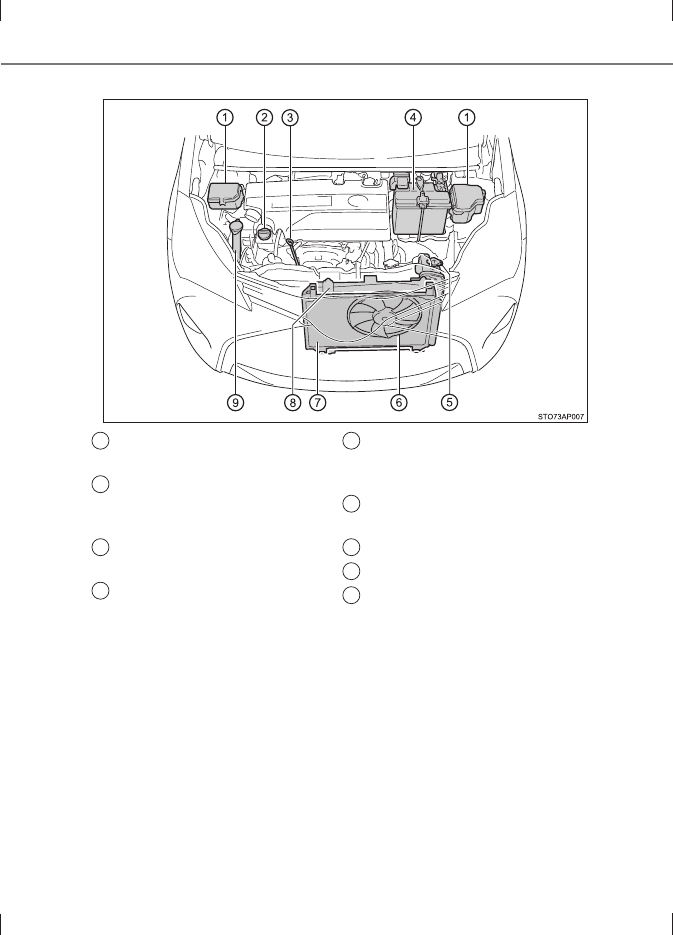

Двигатель 1KR-FE

Моторный отсек

Блоки предохранителей


(

→стр. 438)

Щуп  для  измерения  уровня
моторного масла

(

→стр. 400)

Крышка

маслозаливной

горловины двигателя

(

→стр. 402)

Аккумуляторная батарея


(

→стр. 407)

Расширительный

бачок

охлаждающей

жидкости

двигателя

(

→стр. 405)

Электрический

вентилятор

системы охлаждения

Конденсатор

(

→стр. 406)

Радиатор

(

→стр. 406)

Бачок жидкости омывателя


(

→стр. 411)

1

2

3

4

5

6

7
8
9

398

7-3. Самостоятельное техническое обслуживание

■

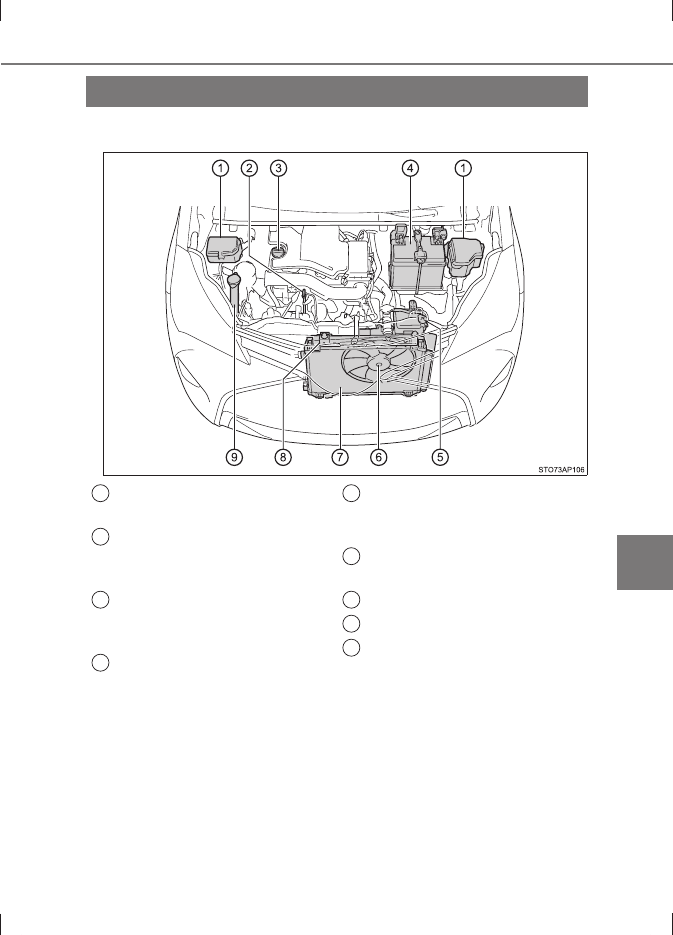

Двигатель 1NR-FE

Блоки предохранителей


(

→стр. 438)

Крышка

маслозаливной

горловины двигателя

(

→стр. 402)

Щуп  для  измерения  уровня
моторного масла (

→стр. 400)

Аккумуляторная батарея


(

→стр. 407)

Расширительный

бачок

охлаждающей

жидкости

двигателя

(

→стр. 405)

Электрический

вентилятор

системы охлаждения

Конденсатор

(

→стр. 406)

Радиатор

(

→стр. 406)

Бачок жидкости омывателя


(

→стр. 411)

1

2

3

4

5

6

7
8
9

399

7-3. Самостоятельное техническое обслуживание

7

Те
хн

и

че

ск

о

е

 обсл

уж
ив

ан

и

е

 и

 ух

од

■

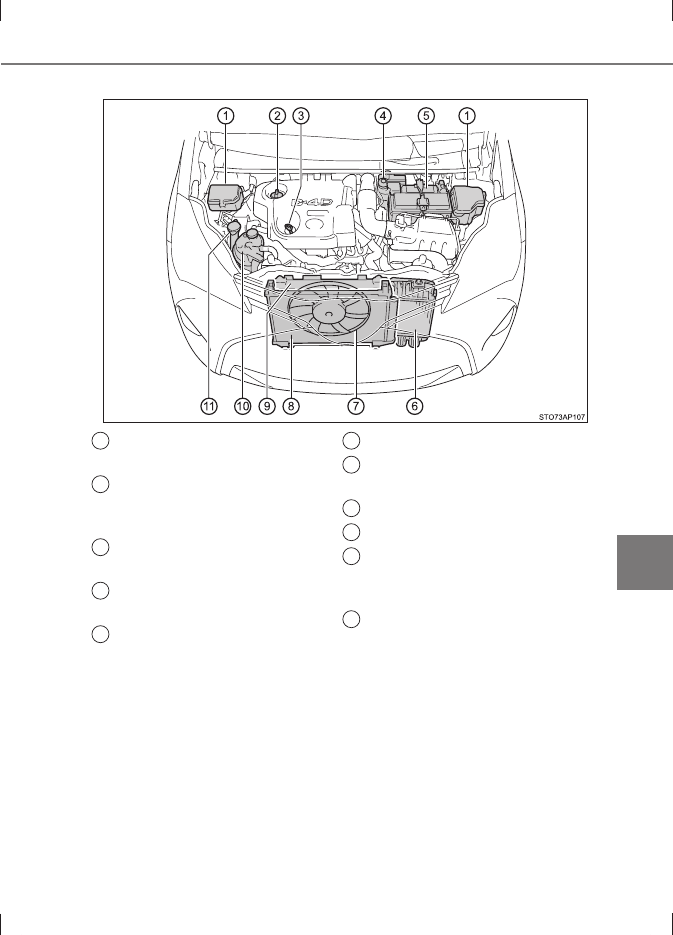

Двигатель 1ND-TV

Блоки предохранителей


(

→стр. 438)

Крышка

маслозаливной

горловины двигателя

(

→стр. 402)

Щуп  для  измерения  уровня
моторного масла (

→стр. 400)

Топливный фильтр


(

→стр. 412)

Аккумуляторная батарея


(

→стр. 407)

Интеркулер

(

→стр. 406)

Электрический

вентилятор

системы охлаждения

Конденсатор

(

→стр. 406)

Радиатор

(

→стр. 406)

Расширительный

бачок

охлаждающей

жидкости

двигателя

(

→стр. 405)

Бачок жидкости омывателя


(

→стр. 411)

1

2

3

4

5

6
7

8
9

10

11

400

7-3. Самостоятельное техническое обслуживание

Когда  двигатель  достигнет  рабочей  температуры  и  будет  выключен,
проверьте уровень моторного масла с помощью щупа.

■

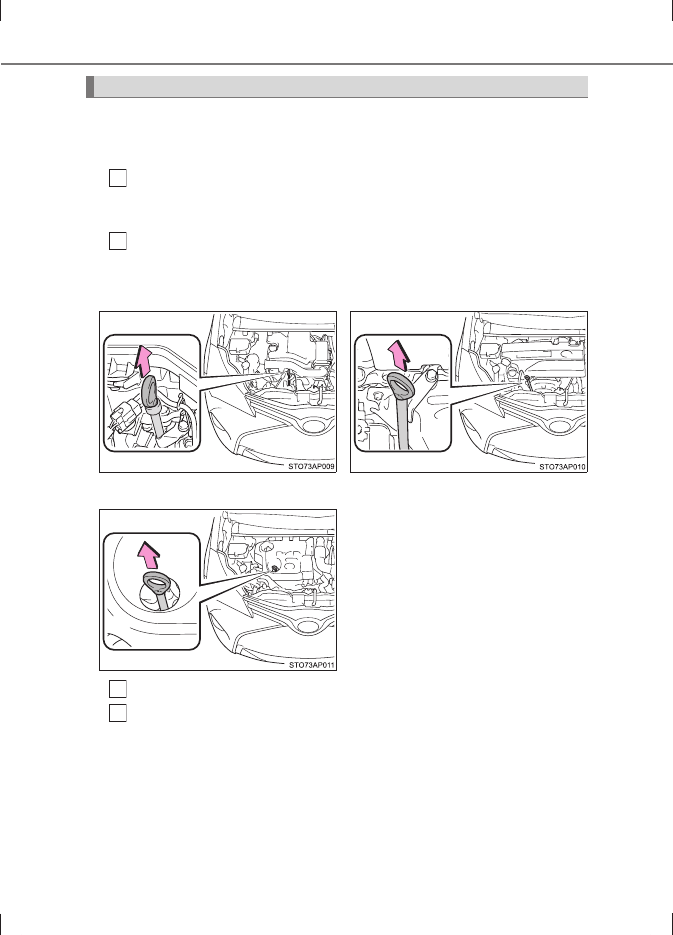

Проверка моторного масла

Припаркуйте  автомобиль  на  ровной  поверхности.  После  прогрева
двигателя выключите его и подождите не менее 5 минут для того,
чтобы масло стекло вниз двигателя.

Вытащите щуп для проверки масла в двигателе, держа под концом
щупа тряпку.

Начисто вытрите щуп.

Вставьте щуп обратно, до упора.

Моторное масло

1

2

X

Двигатель 1KR-FE

X

Двигатель 1NR-FE

X

Двигатель 1ND-TV

3
4
