537

4-3. Самостоятельное техническое обслуживание

4

Ух
од
 за

 ав

то

мо
бил

е

м

■

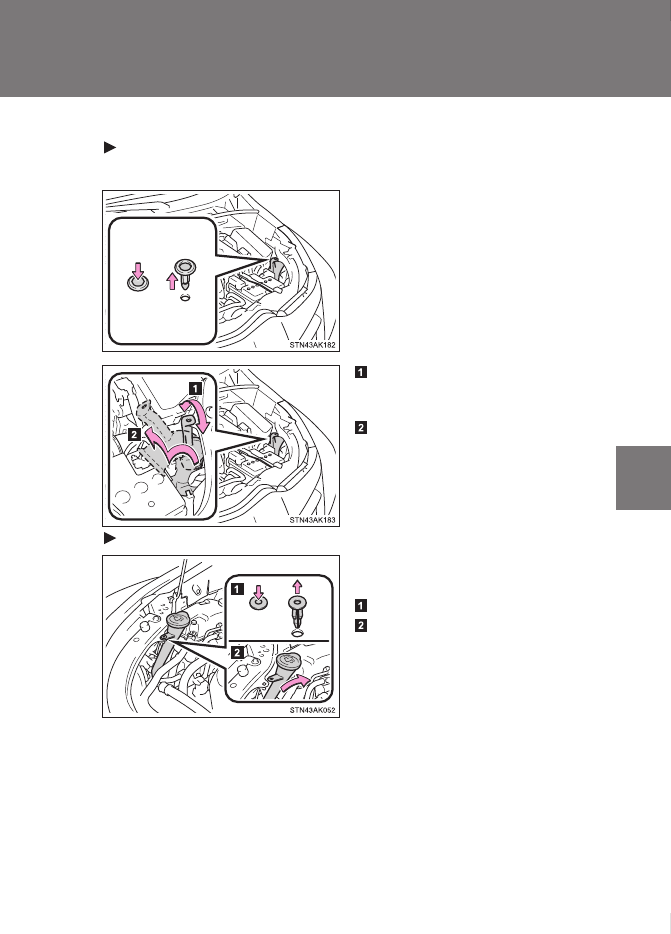

Перед заменой ламп
Левая сторона
Снимите верхнюю часть канала воздушного фильтра.

Снимите крепежный зажим.

Сдвиньте

верхнюю

часть

канала  воздушного  фильтра
вперед и назад.
Снимите

часть

канала,

вращая ее.

После замены ламп обязательно

надежно  установите  верхнюю

часть

канала

воздушного

фильтра и закрепите скобой.

Правая сторона

Сдвиньте

горловину

бачка

омывателя.

Снимите крепежный зажим.
Сдвиньте  горловину  бачка
омывателя.

После замены ламп обязательно

надежно  установите  горловину

бачка  омывателя  и  закрепите

скобой.

538

4-3. Самостоятельное техническое обслуживание

■

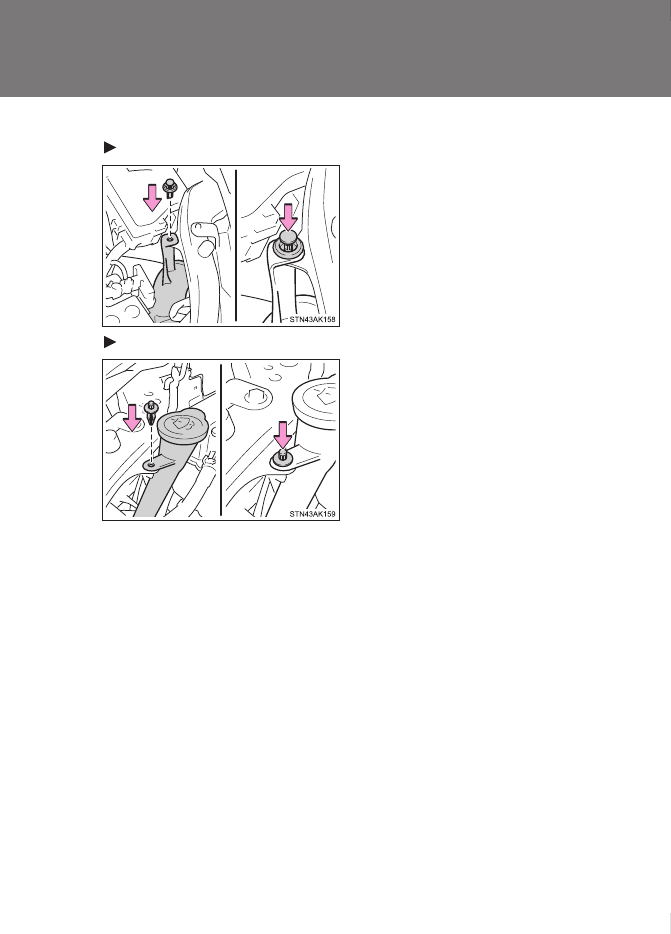

После замены ламп
Левая сторона

Обязательно

закрепите

верхнюю

часть

канала

воздушного фильтра с помощью
скобы.

Правая сторона

Обязательно

закрепите

отверстие  заливной  горловины
бачка омывателя скобой.

539

4-3. Самостоятельное техническое обслуживание

4

Ух
од
 за

 ав

то

мо
бил

е

м

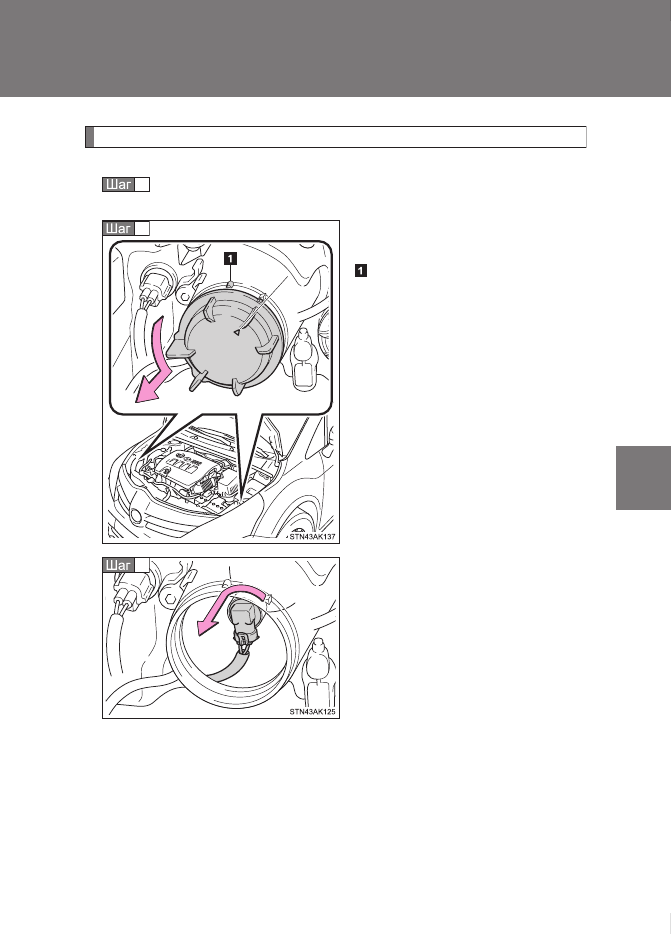

Замена ламп фонарей

■

Фара ближнего света (галогенные фары)

Снятие  канала  воздушного  фильтра  и/или  смещение
отверстия заливной горловины бачка омывателя. (

с. 536)

Поверните  крышку  в  открытое
положение и снимите ее.

Открытое положение

Поверните патрон лампы против
часовой стрелки.

1

2

3

540

4-3. Самостоятельное техническое обслуживание

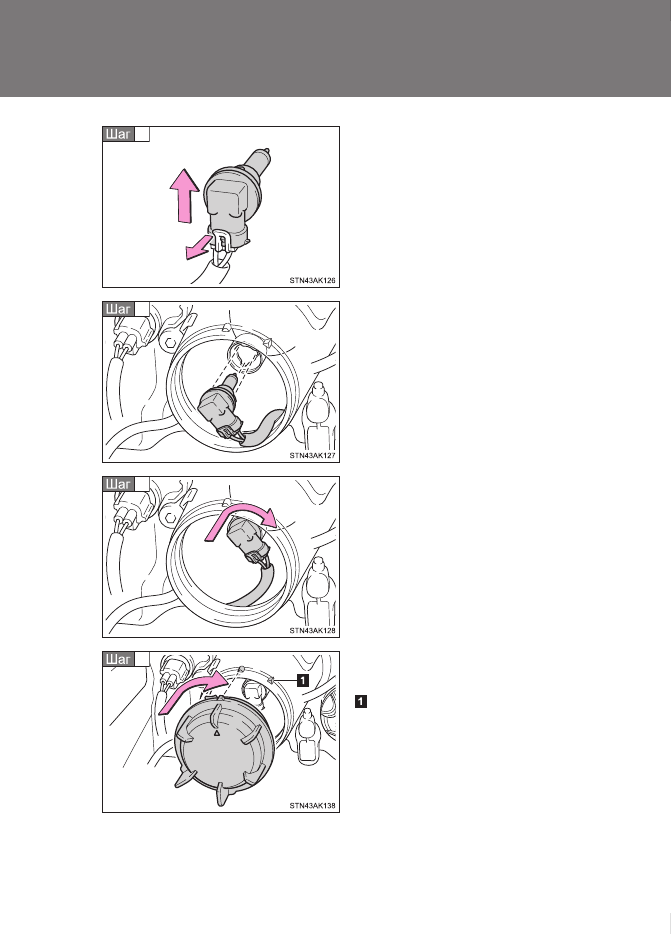

Отсоедините

разъем,

одновременно

потянув

фиксатор.

Замените  лампу  фонаря  и
установите патрон лампы.

Совместите 3 выступа  на  лампе

фонаря с креплением и вставьте

лампу.

Поверните

и

зафиксируйте

патрон лампы.

Осторожно  потрясите  патрон

лампы для проверки надежности

крепления,  однократно  включите

фару ближнего света и визуально

проверьте,  что  через  крепление

не проходит свет.

Установите  и  поверните  крышку
в закрытое положение.

Закрытое положение

4

5

6

7
