Toyota RAV4 (2014 год). Руководство - часть 137

596

6-3. Самостоятельное техническое обслуживание

*

1

: Автомобили с двигателями 3ZR-FE и 3ZR-FAE

*

2

: Автомобили с двигателем 2AR-FE

*

3

: Автомобили с двигателем 1AD-FTV

*

4

: Двигатели 2AD-FTV и 2AD-FHV

*

5

: Автомобили без газоразрядных фар

*

6

: Автомобили с газоразрядными фарами

29 EFI NO.3

*

3,4

7,5

Система  многоточечного  впрыска  топлива/
система

последовательного

многоточечного  впрыска  топлива, ECU
автоматической трансмиссии

30 RADIO

20

Аудиосистема

31 ECU-B NO.1

10

Беспроводное

управление,

датчик

рулевого  управления, ECU корпуса, ECU
запирания  дверей,  часы, ECU двери
багажного  отделения  с  электроприводом,
система  предупреждения  о  давлении  в
шинах

32 DOME

10

Подсветка

переключателя

двигателя,

фонари  освещения  салона,  подсветка
индивидуального

зеркала,

освещение

багажного

отделения,

фонари

персонального освещения

33 H-LP LH-LO

10

*

5

Левая  фара  (ближний  свет),  ручной
регулятор  высоты  света  фар,  система
корректировки высоты света фар

15

*

6

34 H-LP RH-LO

10

*

5

Правая фара (ближний свет)

15

*

6

35 SPARE

10

Запасной предохранитель

36 SPARE

20

Запасной предохранитель

37 SPARE

30

Запасной предохранитель

Предохранитель

Сила

тока, А

Электрическая цепь

597

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

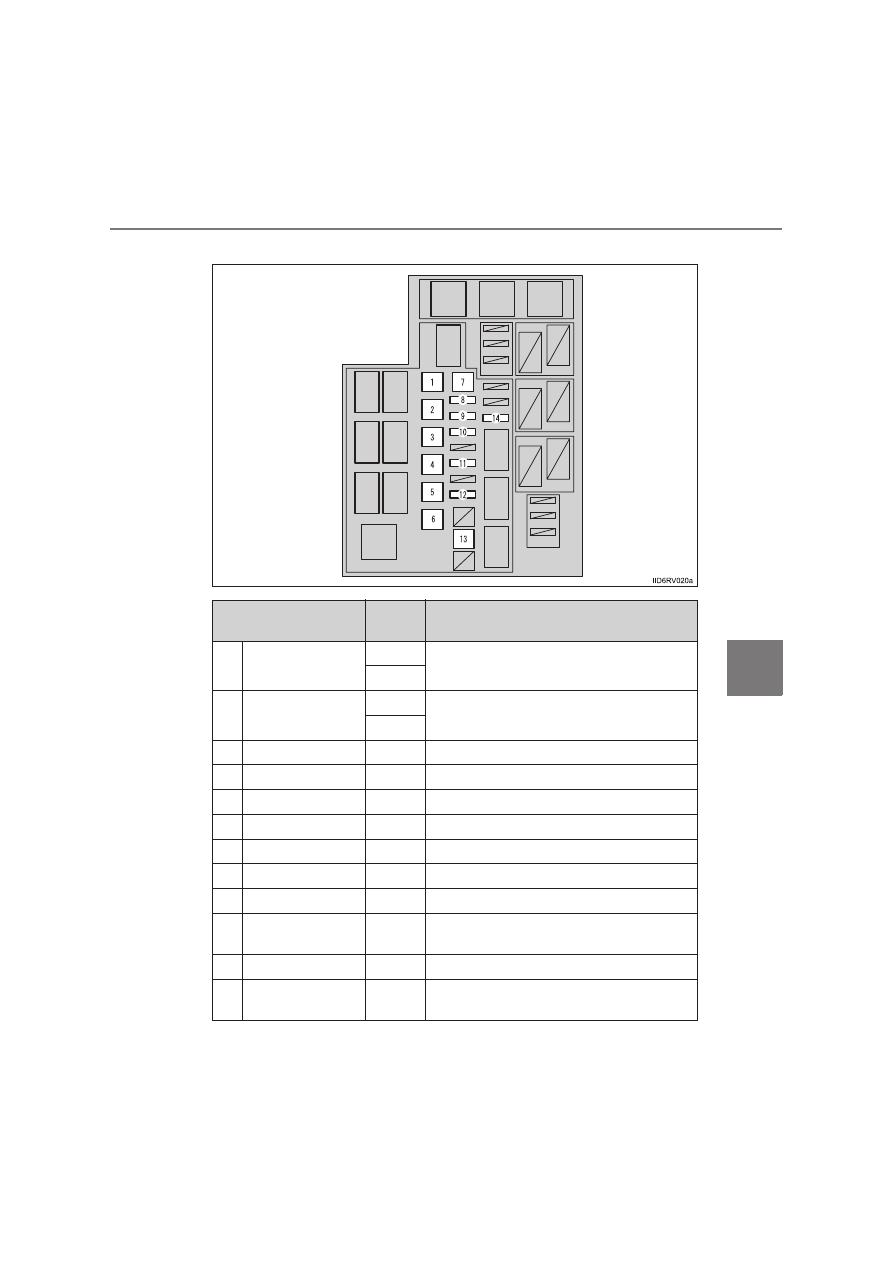

Моторный отсек типа B

Предохранитель

Сила

тока, А

Электрическая цепь

1

PTC HTR NO.1

50

*

Обогреватель PTC

30

*

2

PTC HTR NO.2

50

*

Обогреватель PTC

30

*

3

PTC HTR NO.3

50

Обогреватель PTC

4

CDS FAN

30

Электрические вентиляторы охлаждения

5

RDI FAN

30

Электрические вентиляторы охлаждения

6

HTR

50

Система кондиционирования воздуха

7

DEF

30

Обогреватель заднего стекла, MIR HTR

8

DRL

5

Дневные ходовые огни

9

TOWING-ALT

30

Фонари прицепа

10 FOG FR

7,5

Противотуманные

фары,

индикатор

противотуманных фар

11 STV HTR

25

Дополнительный отопитель

12 DEICER

20

Обогреватель

зоны

щеток

стеклоочистителей ветрового стекла

598

6-3. Самостоятельное техническое обслуживание

*

: Замените  предохранитель  предохранителем  с  тем  же  номинальным

значением тока, что и у исходного предохранителя.

13 H-LP CLN

30

Стеклоочиститель фар

14 MIR HTR

10

Обогреватели  наружных  зеркал  заднего
вида,  система  распределенного  впрыска
топлива/система

последовательного

распределенного впрыска топлива

Предохранитель

Сила

тока, А

Электрическая цепь

599

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

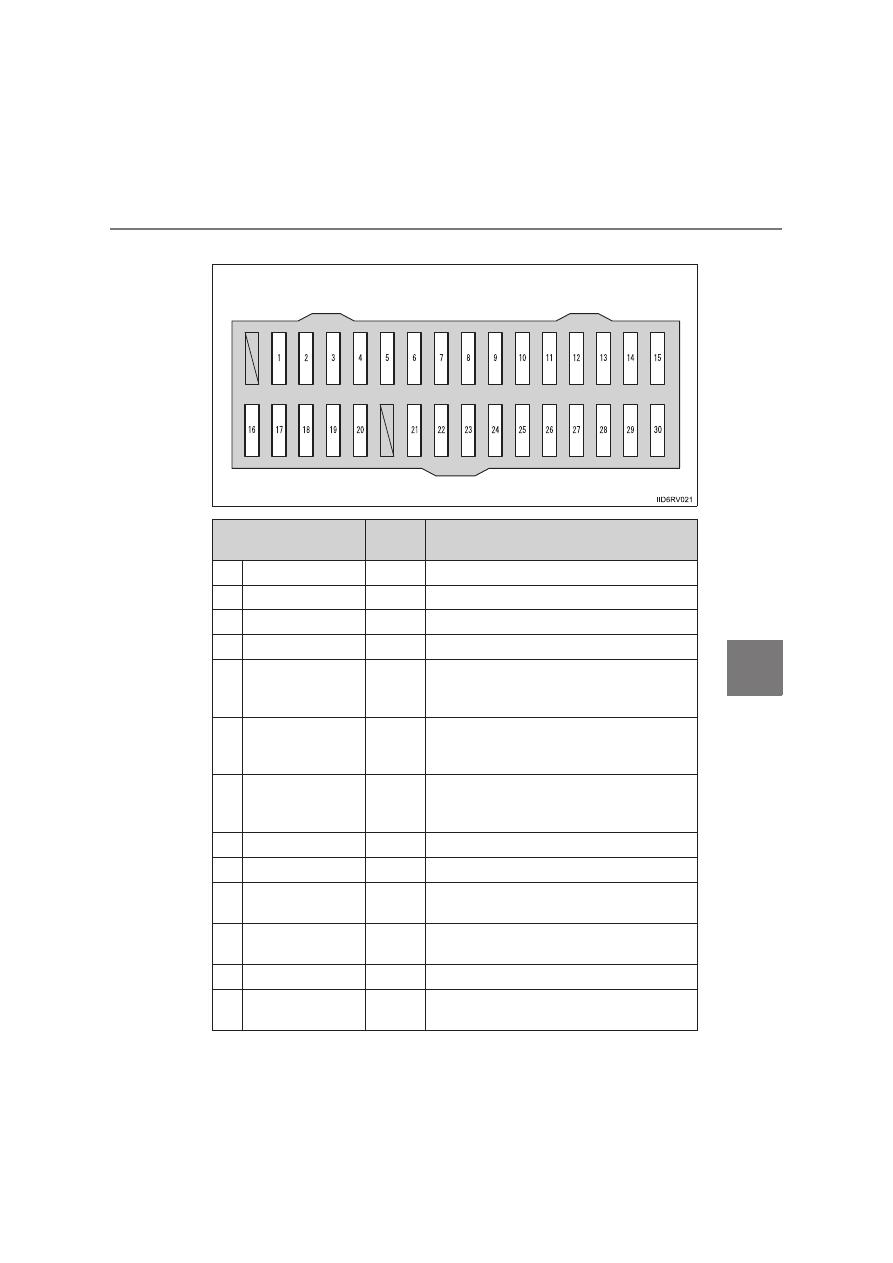

Под панелью приборов

Предохранитель

Сила

тока, А

Электрическая цепь

1

STOP

7,5

Стоп-сигналы

2

S/ROOF

10

Люк

3

AM1

5

IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC

4

OBD

7,5

Система бортовой диагностики

5

D/L NO.2

20

Система

запирания

дверей

с

электроприводом  (боковые  двери), ECU
корпуса

6

FOG RR

7,5

Задний

противотуманный

фонарь,

индикатор

заднего

противотуманного

фонаря

7

D/L BACK

10

Система

запирания

дверей

с

электроприводом

(дверь

багажного

отделения)

8

P/OUTLET NO.1

15

Электрические розетки

9

DOOR D

20

Стекло с электроприводом двери водителя

10 DOOR R/R

20

Стекло  с  электроприводом  правой  задней
двери

11 DOOR R/L

20

Стекло  с  электроприводом  левой  задней
двери

12 WIP RR

15

Стеклоочиститель заднего стекла

13 WSH

15

Омыватель  ветрового  стекла,  омыватель
заднего стекла
