596

6-3. Самостоятельное техническое обслуживание

22 GLOW

*

4, 5

80

Блок управления подогревом

23 EPS

80

Контрольная

лампа

системы

электрического

усилителя

рулевого

управления

24 ALT

120

*

1, 3

ABS NO.1, ABS NO.2

140

*

2, 4, 5

25 WIPER-S

5

Переключатель

очистителя

ветрового

стекла,

датчик

электрического

тока,

система

распределенного

впрыска

топлива/система

последовательного

распределенного впрыска топлива

26 EFI NO.1

10

*

1

Измеритель  потока  воздуха,  управление
продувкой VSV, ACIS VSV, задний  датчик
O

2

,  система  распределенного  впрыска

топлива/система

последовательного

распределенного впрыска топлива

10

*

2

Система

распределенного

впрыска

топлива/система

последовательного

распределенного впрыска топлива

10

*

3

Измеритель  потока  воздуха,  управление
продувкой VSV, ACIS VSV

10

*

4

Клапан переключения подачи масла, EDU,
ADD FUEL VLV, обходной

канал

охлаждения  двигателя VSV, верхний
переключатель  сцепления, ECU системы
Stop & Start, блок  управления  подогревом,
измеритель потока воздуха

10

*

5

EDU, ADD FUEL VLV, обходной  канал
охлаждения  двигателя VSV, верхний
переключатель  сцепления,  измеритель
потока воздуха, VNT E-VRV

Предохранитель

Сила

тока, А

Электрическая цепь

597

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

27 EFI NO.2

10

*

2

Датчик  потока  воздуха,  измеритель  потока
воздуха,  управление  продувкой VSV, ACIS
VSV, задний датчик O

2

, ECU системы Stop

& Start

10

*

3

Система  многоточечного  впрыска  топлива/
система

последовательного

многоточечного  впрыска  топлива,  модуль
выключения насоса

10

*

1, 4, 5

Датчик потоков воздуха

28 H-LP LH-HI

10

Левая фара (дальний свет), индикатор фар
дальнего света

29 H-LP RH-HI

10

Правая фара (дальний свет)

30 EFI NO.3

*

4, 5

7,5

Система  многоточечного  впрыска  топлива/
система

последовательного

многоточечного  впрыска  топлива, ECU
автоматической трансмиссии

31 RADIO

20

Аудиосистема

32 ECU-B NO.1

10

Беспроводное

управление,

датчик

рулевого  управления, ECU корпуса, ECU
запирания  дверей,  часы, ECU двери
багажного  отделения  с  электроприводом,
система  предупреждения  о  давлении  в
шинах

33 DOME

10

Подсветка

переключателя

двигателя,

фонари  освещения  салона,  подсветка
индивидуального

зеркала,

освещение

багажного

отделения,

фонари

персонального освещения

34 H-LP LH-LO

10

*

6

Левая  фара  (ближний  свет),  ручной
регулятор  высоты  света  фар,  система
корректировки высоты света фар

15

*

7

35 H-LP RH-LO

10

*

6

Правая фара (ближний свет)

15

*

7

36 SPARE

10

Запасной предохранитель

37 SPARE

20

Запасной предохранитель

38 SPARE

30

Запасной предохранитель

Предохранитель

Сила

тока, А

Электрическая цепь

598

6-3. Самостоятельное техническое обслуживание

*

1

: Автомобили с двигателем 3ZR-FE

*

2

: Автомобили с двигателем 3ZR-FAE

*

3

: Автомобили с двигателем 2AR-FE

*

4

: Автомобили с двигателем 1AD-FTV

*

5

: Автомобили с двигателем 2AD-FTV или 2AD-FHV

*

6

: Автомобили без газоразрядных фар

*

7

: Автомобили с газоразрядными фарами

599

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

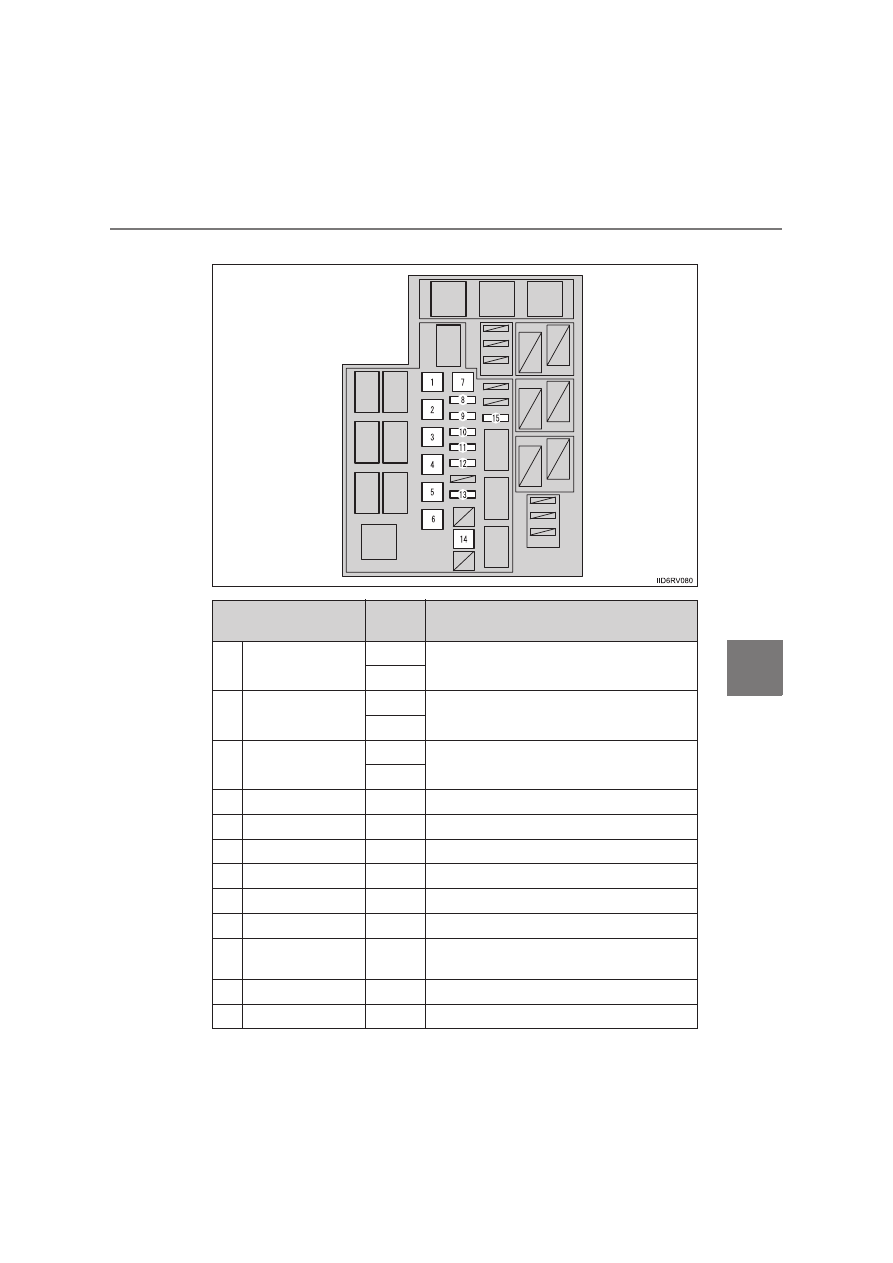

Моторный отсек типа B

Предохранитель

Сила

тока, А

Электрическая цепь

1

PTC HTR NO.1

50

*

Обогреватель PTC

30

*

2

PTC HTR NO.2

50

*

Обогреватель PTC

30

*

3

PTC HTR NO.3

50

*

Обогреватель PTC

30

*

4

CDS FAN

30

Электрические вентиляторы охлаждения

5

RDI FAN

30

Электрические вентиляторы охлаждения

6

HTR

50

Система кондиционирования воздуха

7

DEF

30

Обогреватель заднего стекла, MIR HTR

8

DRL

5

Дневные ходовые огни

9

TOWING-ALT

30

Фонари прицепа

10 FOG FR

7,5

Противотуманные

фары,

индикатор

противотуманных фар

11 NOIS FILTER

10

Фильтр подавления помех

12 STV HTR

25

Дополнительный отопитель
