528

6-3. Использование функций хранения вещей

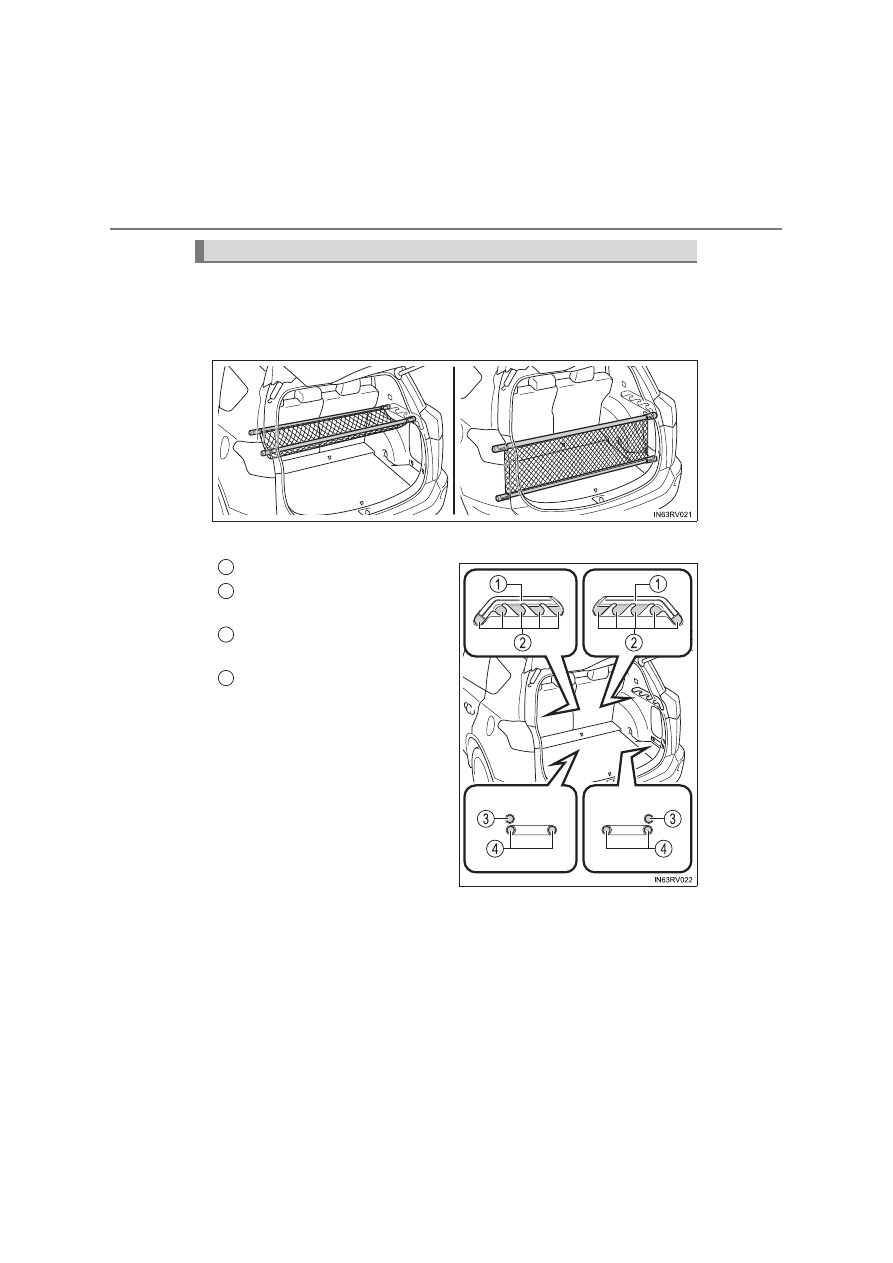

Положение крепления штанг можно изменять в соответствии с размером
и  типом  укладываемого  багажа.  Кроме  того,  багажная  сетка  может
предотвращать  выпадение  багажа,  если  установить  одну  из  штанг  на
нижний уровень.

■

Положения установки

Скользящая направляющая

Фиксированные

положения

верхнего уровня

Фиксированное  положение  A
нижнего уровня

Фиксированное  положение  B
нижнего уровня

*

*

: Недоступно  на  автомобилях  с

полноразмерным

запасным

колесом.

Задняя багажная сетка (при наличии)

1
2

3

4

529

6-3. Использование функций хранения вещей

6

Об
оруд

о

ва

ние

 сал
он

а

■

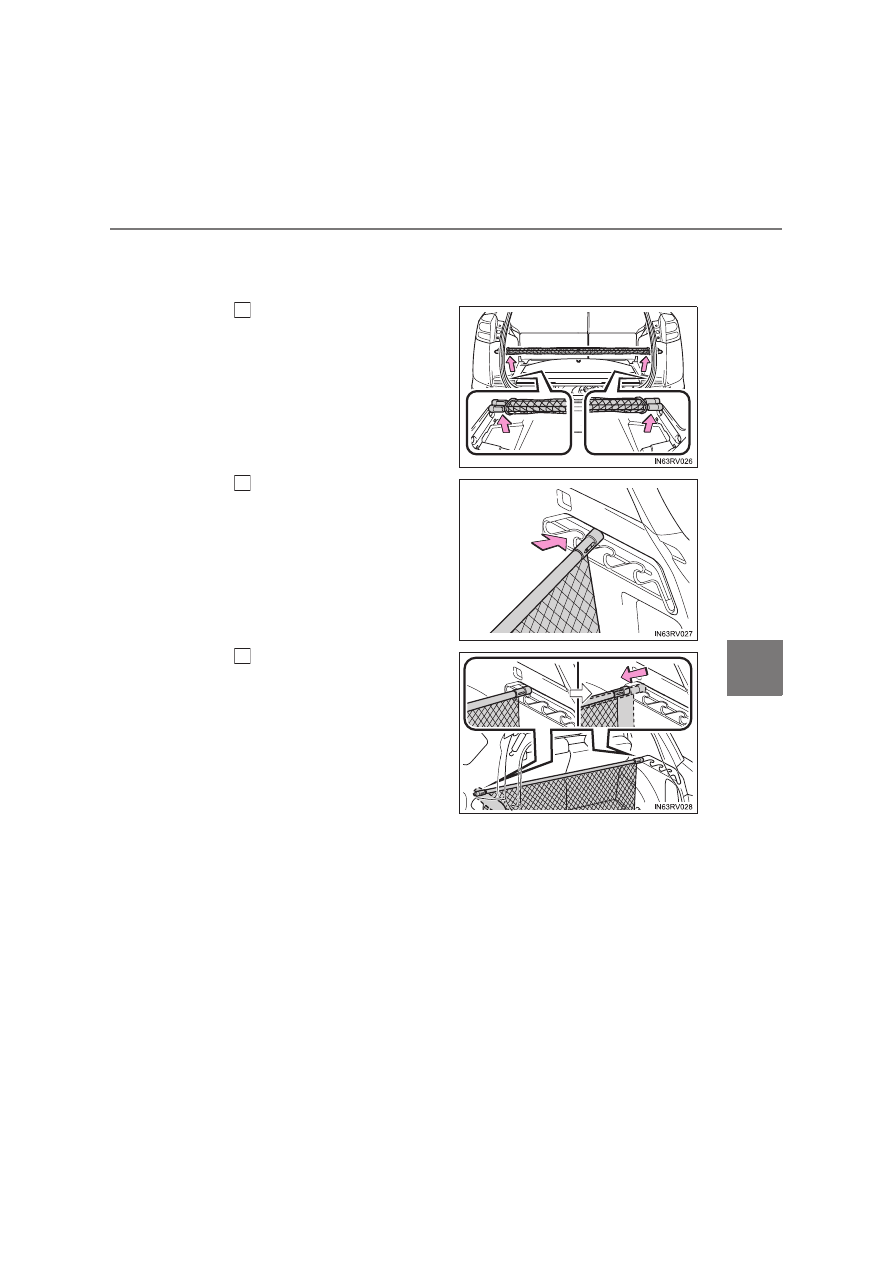

Установка  на  верхний  уровень  и  изменение  положения
крепления
● Установка задней багажной сетки

Кроме

автомобилей

с

полноразмерным  запасным
колесом:
выньте  заднюю  багажную
сетку.

Вставьте правый или левый
конец штанги в скользящую
направляющую.

Вставьте

другой

конец

штанги

в

скользящую

направляющую,

затем

установите  оба  конца  в
одно

из

положений

крепления.

После  установки  проверьте,
что оба конца штанги надежно
вставлены

в

положения

крепления.
Чтобы  снять  багажную  сетку,
выполните

процедуру

установки в обратном порядке.

1

2

3

530

6-3. Использование функций хранения вещей

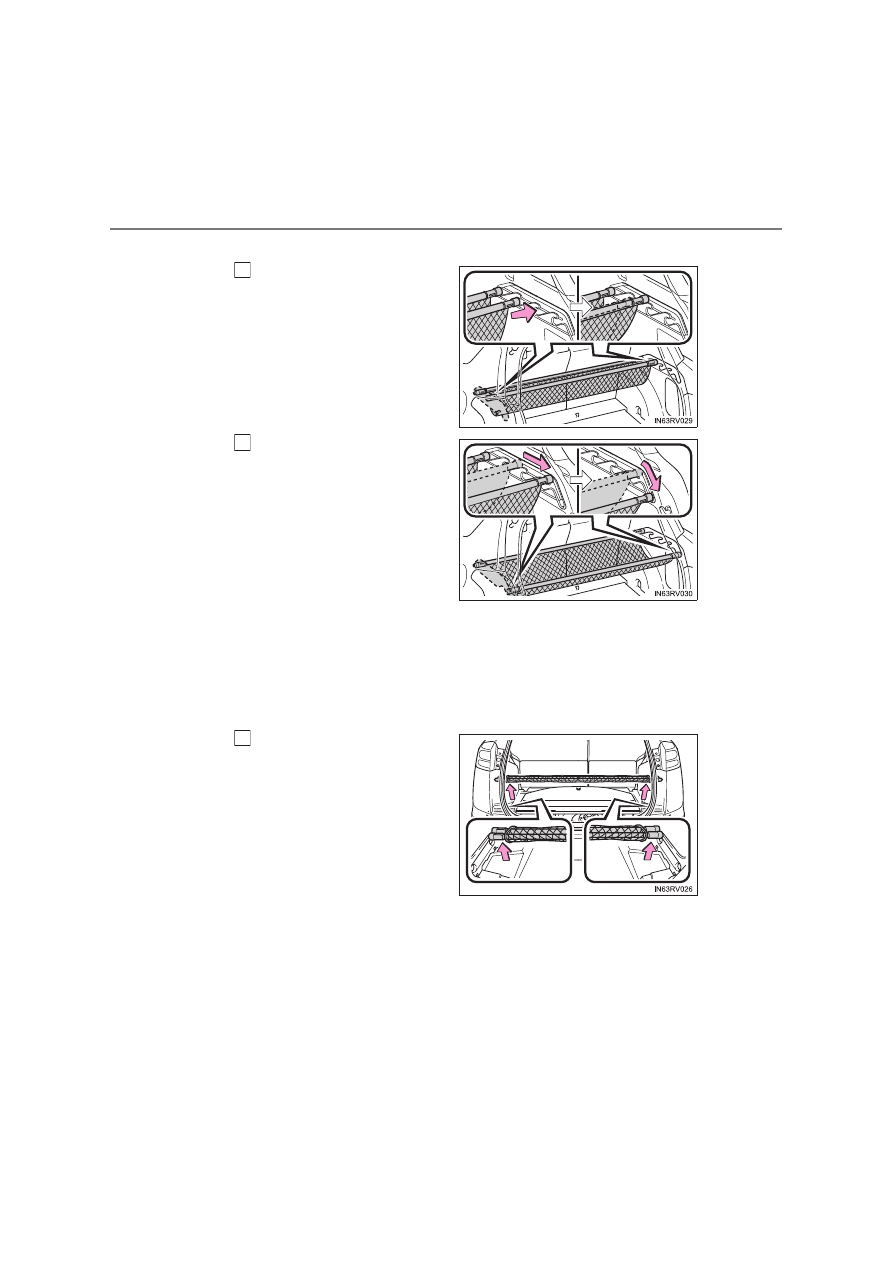

● Изменение положения крепления штанги

Поднимите  штангу,  чтобы
переместить

ее

в

скользящую
направляющую.

Сдвиньте

штангу

в

требуемое

положение

крепления  и  опустите  ее
вниз.

Перемещайте  штангу  таким
образом,  чтобы  левый  и
правый

концы

штанги

располагались  ровно  и  без
перекосов.
После  изменения  положения
проверьте,  что  оба  конца
штанги  надежно  вставлены  в
положения крепления.

■

Установка на нижний уровень и изменение положения крепления
● Установка задней багажной сетки

Кроме

автомобилей

с

полноразмерным  запасным
колесом:
выньте  заднюю  багажную
сетку.

1

2

1

531

6-3. Использование функций хранения вещей

6

Об
оруд

о

ва

ние

 сал
он

а

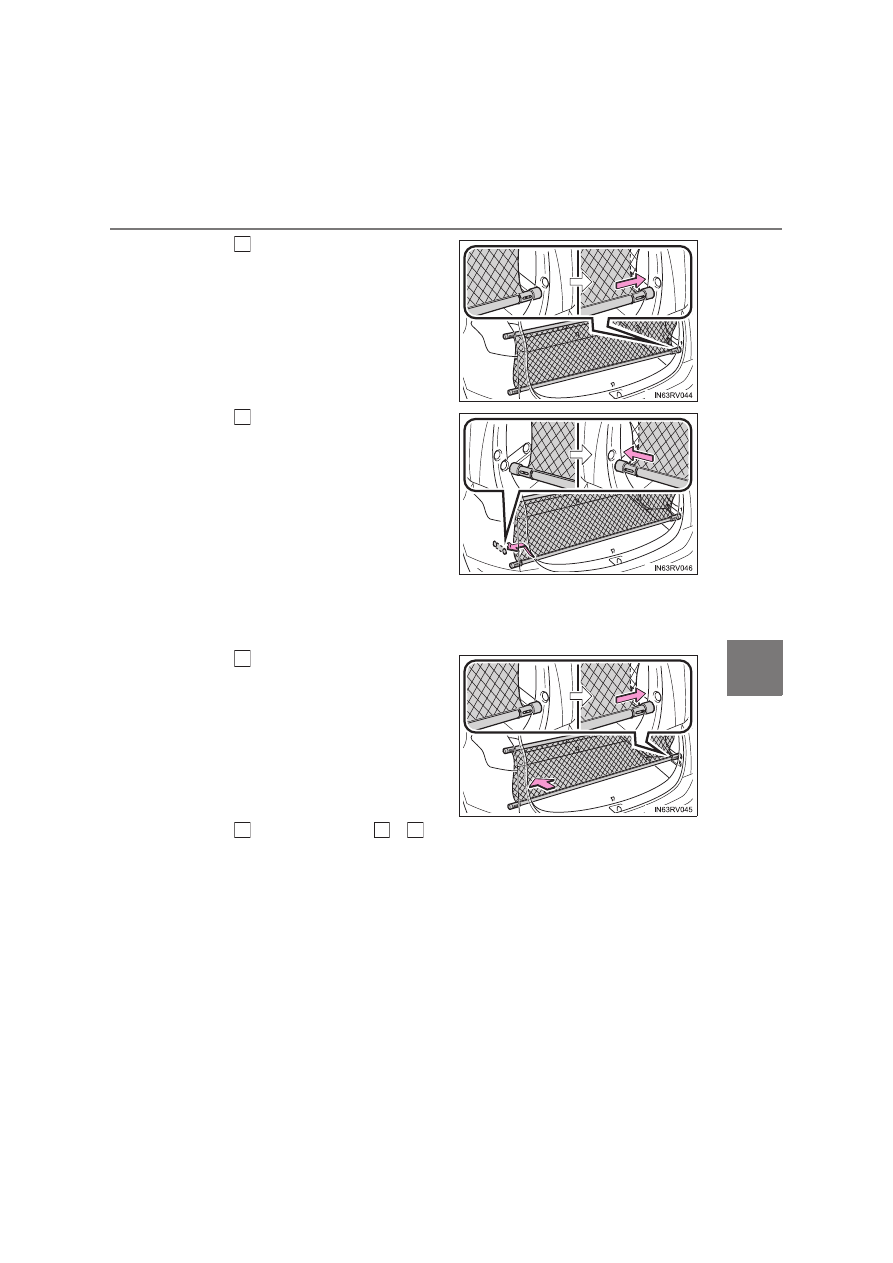

Вставьте один конец штанги
в  положение  крепления,
чтобы сжать штангу.

Совместите  другой  конец
штанги  с  соответствующим
положением  крепления  с
другой стороны и отпустите
штангу.

После  установки  проверьте,
что оба конца штанги надежно
вставлены

в

положения

крепления.

Чтобы  снять  багажную  сетку,  выполните  процедуру  установки  в
обратном порядке.

● Изменение положения крепления штанги

Задвиньте

один

конец

штанги

в

положение

крепления,  чтобы  сжать
штангу,

затем

снимите

заднюю багажную сетку.

Выполните шаги

 и

 из раздела “Установка задней багажной

сетки”. (

→стр. 530)

2

3

1

2

2

3
