224

4-1. Перед началом движения

При установке фонарей прицепа обратитесь к любому авторизованному
дилеру  или  в  ремонтную  мастерскую  либо  в  другую  организацию,
имеющую  надлежащее  оснащение  и  квалификацию,  поскольку
неправильная  установка  может  привести  к  повреждению  фонарей
прицепа.  При  установке  фонарей  прицепа  следует  соблюдать  законы
своего государства.

■

Полная масса прицепа и допустимая нагрузка на тягово-сцепное
устройство

Полная масса прицепа

Масса  прицепа  вместе  с  массой
груза  не  должны  превышать
максимальную

буксируемую

массу.

Превышение

этого

значения опасно. (

→стр. 738)

При

буксировке

прицепа

используйте  фрикционную  муфту
или  фрикционный  стабилизатор
(устройство

предотвращения

заноса).

Допустимая нагрузка на тягово-сцепное устройство

Распределяйте  груз  в  прицепе  таким  образом,  чтобы  нагрузка  на  тягово-
сцепное  устройство  была  больше 25 кг  или 4% от  максимальной
буксируемой массы. Не допускайте того, чтобы нагрузка на тягово-сцепное
устройство превышала максимально допустимое значение. (

→стр. 738)

Подключение фонарей прицепа

Важные моменты относительно нагрузки прицепа

1

2

225

4-1. Перед началом движения

4

Вождени

е

■

Информационная  табличка  (табличка,  установленная  заводом-
изготовителем)

Полная масса автомобиля

Масса  водителя,  пассажиров,  багажа,  сцепного  устройства,  собственная
масса  автомобиля  и  нагрузка  на  тягово-сцепное  устройство  в  сумме  не
должны  превышать  полную  массу  автомобиля  больше  чем  на 100 кг.
Превышение этого значения опасно.

Максимальная допустимая нагрузка на заднюю ось

Масса, приходящаяся на заднюю ось, не должна превышать максимальную
допустимую  нагрузку  на  оси  больше  чем  на 15%. Превышение  этого
значения опасно.

Значения максимальной буксируемой массы были получены на основании
испытаний, проводимых на уровне моря. Имейте в виду, что при большей
высоте над уровнем моря мощность двигателя и допустимая буксируемая
масса будут меньше.

X

Тип A

X

Тип B

ПРЕДУПРЕЖДЕНИЕ

■

При  превышении  предельного  значения  полной  массы  автомобиля  или
максимальной допустимой нагрузки на ось
Не превышайте установленное предельное значение скорости для буксировки
прицепа в населенных пунктах или значение скорости 100 км/ч, в зависимости
от того, что меньше.
Пренебрежение  этой  мерой  предосторожности  может  привести  к  аварии,  и,  в
результате, к смертельному исходу или тяжелым травмам.

1

2

226

4-1. Перед началом движения

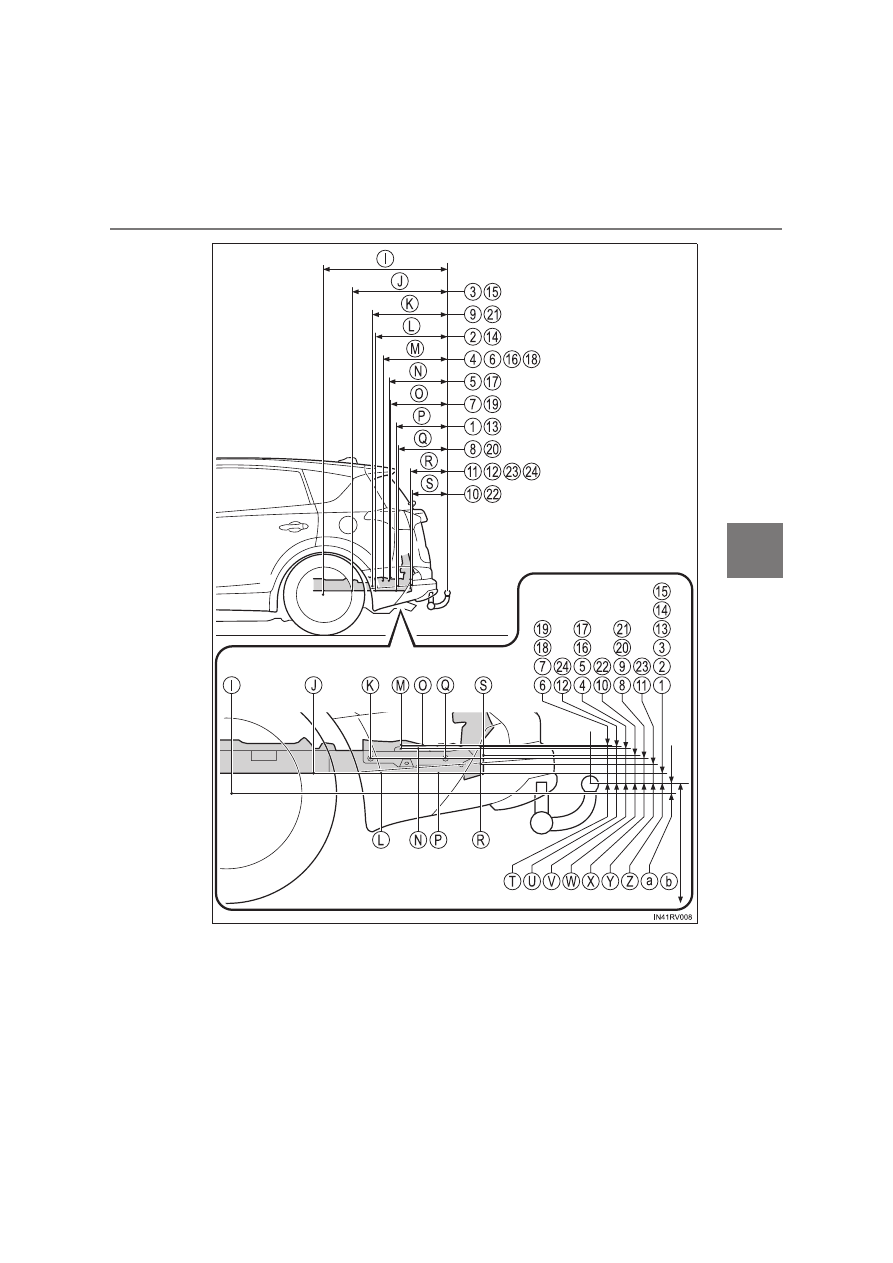

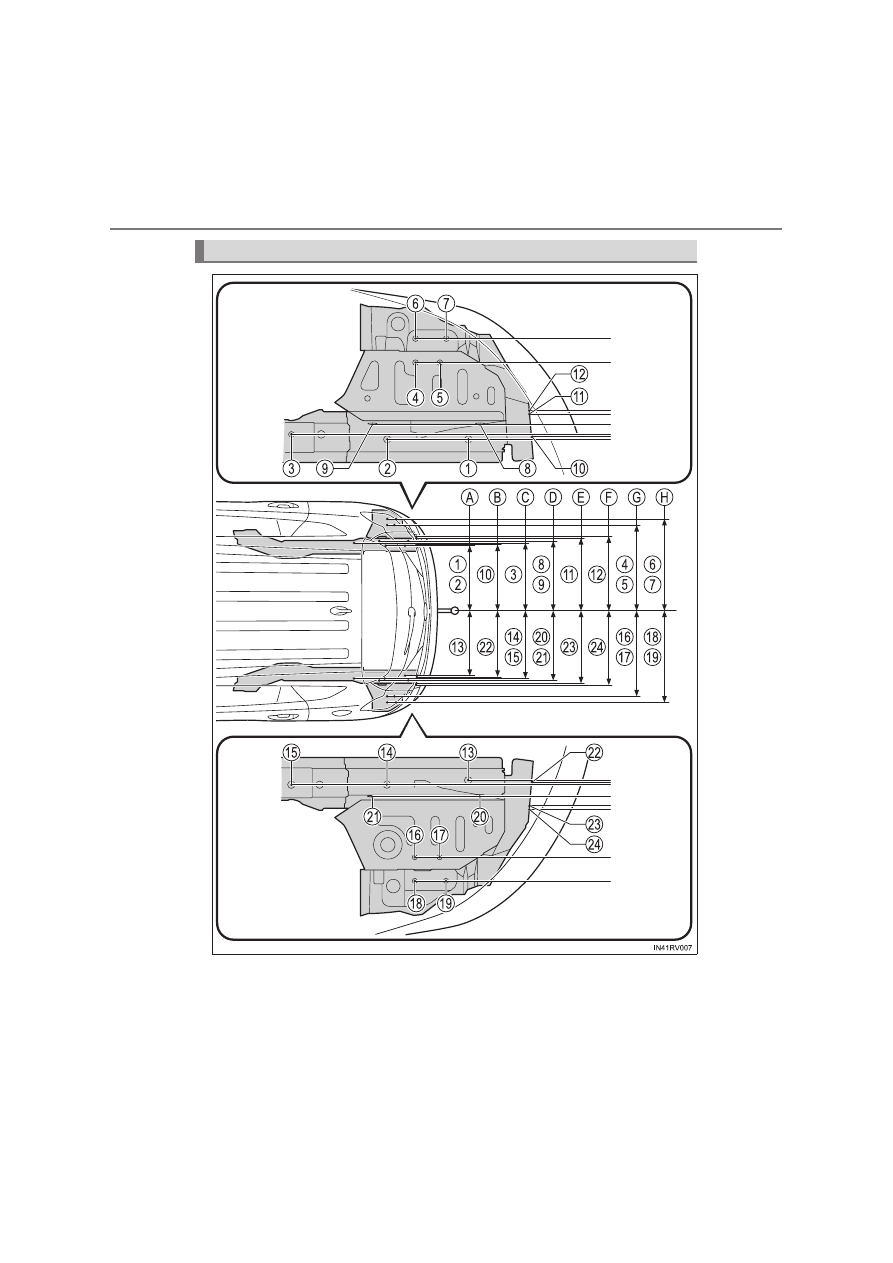

Положения установки сцепного устройства и сцепного шара

227

4-1. Перед началом движения

4

Вождени

е
