104

2. Комбинация приборов

*

1

: Эти  лампы  загораются,  когда  переключатель  двигателя  переведен  в

положение “ON” (автомобили без интеллектуальной системы входа и запуска)
или в режим IGNITION ON (автомобили с интеллектуальной системой входа и
запуска), – они указывают, что выполняется проверка системы. После запуска
двигателя  или  по  прошествии  нескольких  секунд  они  гаснут.  Если  какие-то
лампы не включаются или не выключаются, соответствующая система может
быть  неисправной.  Автомобиль  необходимо  проверить  у  авторизованного
дилера  или  в  ремонтной  мастерской Toyota либо  в  другой  организации,
имеющей соответствующую квалификацию и оснащение.

*

2

: Лампа мигает, указывая на неисправность.

*

3

: Лампа загорается,  указывая  на то, что  датчик  системы помощи  при  парковке

Toyota загрязнен или покрыт льдом.

*

4

: Лампа загорается на центральной панели.

Индикаторы  информируют  водителя  о  рабочем  состоянии  различных
систем автомобиля.

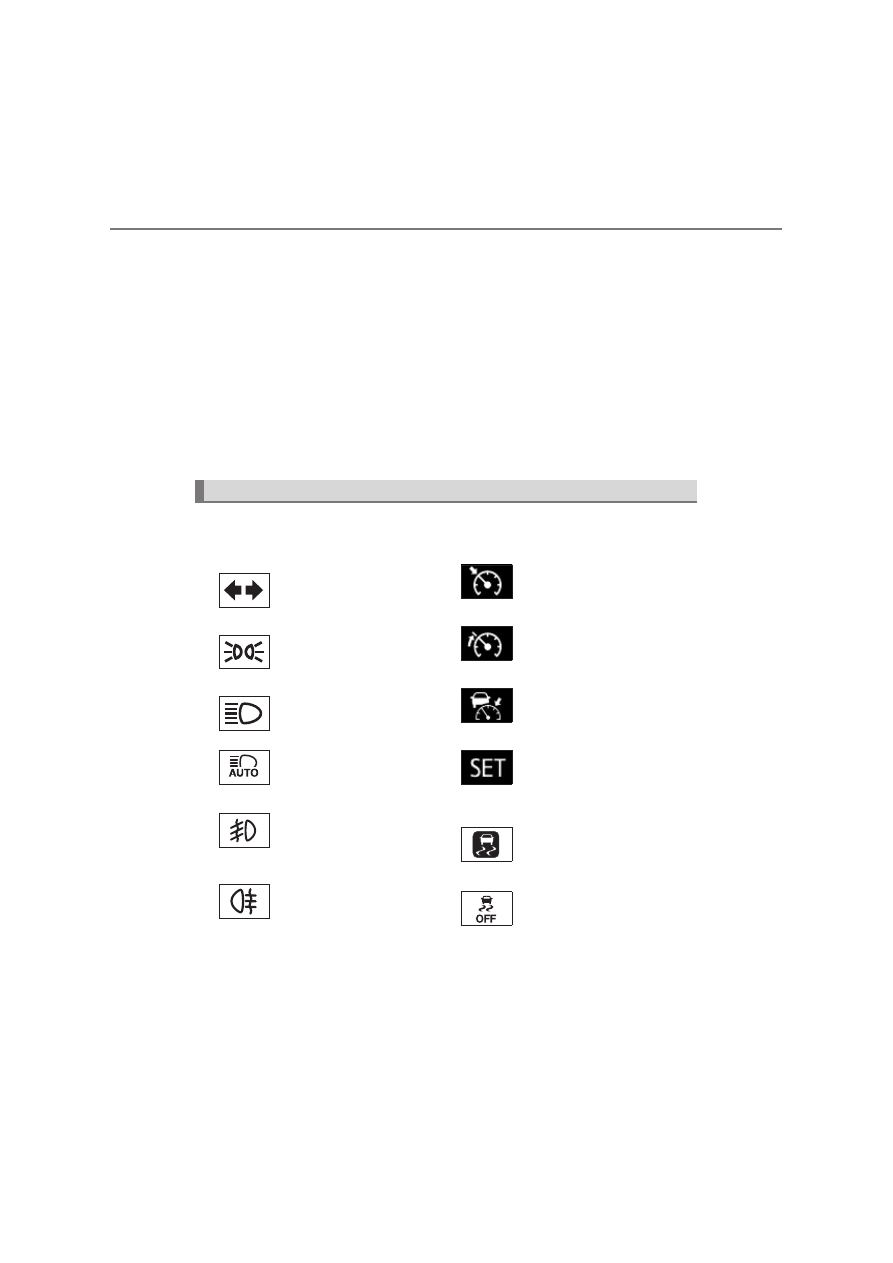

Индикаторы

Индикатор указателя
поворота (

→стр. 274)

(при наличии)

Индикатор
круиз-контроля
(

→стр. 354)

Индикатор

задних

габаритных фонарей
(

→стр. 278)

(при наличии)

Индикатор ограничителя
скорости (

→стр. 359)

Индикатор дальнего
света фар (

→стр. 279)

(при наличии)

Индикатор динамического
радарного круиз-контроля
(

→стр. 341)

(при наличии)

Индикатор
автоматического
дальнего света фар
(

→стр. 284)

(при наличии)

Индикатор “SET”
круиз-контроля
(

→стр. 354)

(при наличии)

Индикатор
противотуманных фар
(

→стр. 288)

*

1, 2

Индикатор
пробуксовывания
(

→стр. 406)

Индикатор задних
противотуманных
фонарей (

→стр. 288)

*

1

Индикатор VSC OFF
(

→стр. 406)

105

2. Комбинация приборов

2

Ком

б

ин

ац
ия

 при
б

оро

в

(при наличии)

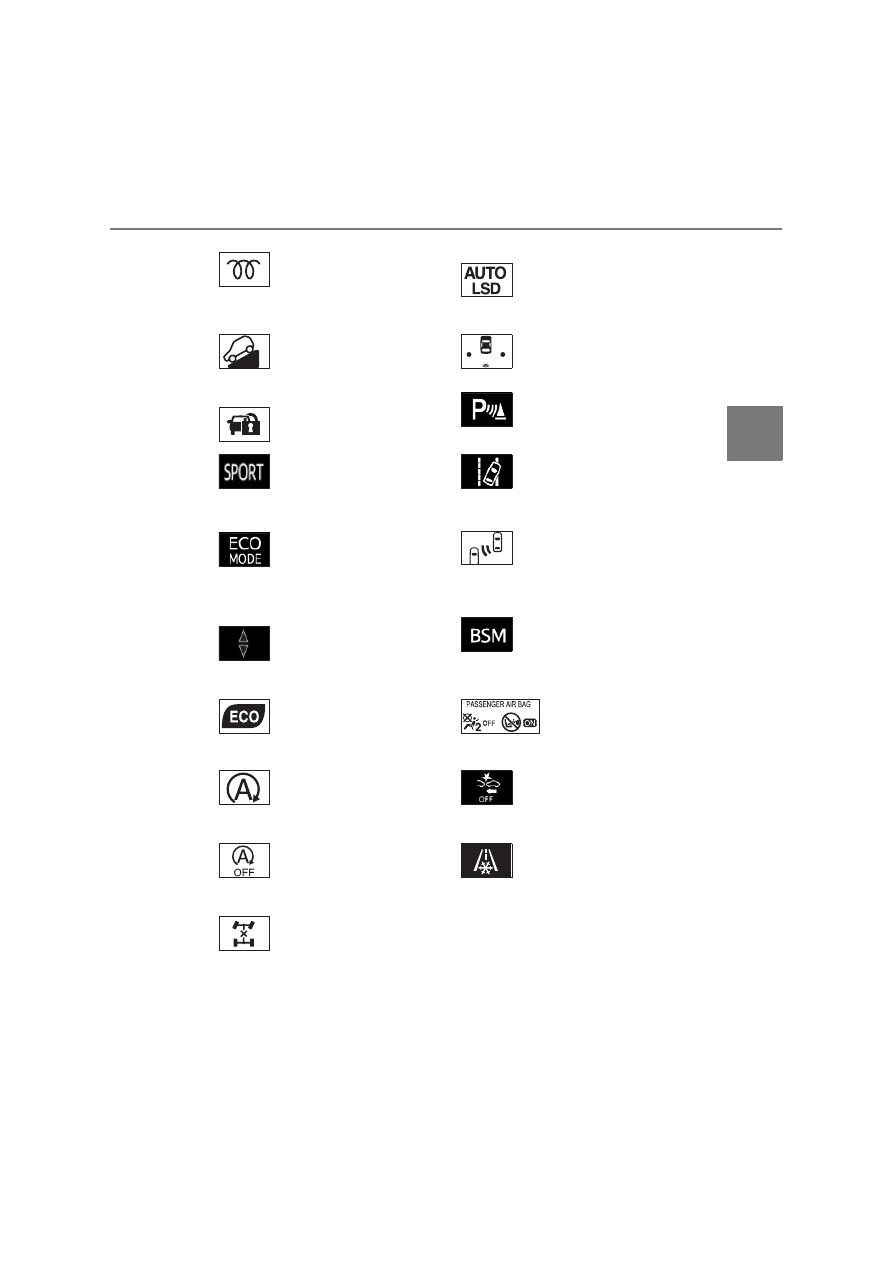

Индикатор предпускового
подогрева
(

→стр. 235, 239)

*

1

(при наличии)

Индикатор “AUTO LSD”
(

→стр. 406)

*

1

(при наличии)

Индикатор системы
помощи при спуске по
склону (

→стр. 389)

*

3

(при наличии)

Индикатор системы
помощи при парковке
Toyota (

→стр. 362)

*

3

Индикатор охранной
системы (

→стр. 87, 95)

(при наличии)

Индикатор системы
помощи при парковке
Toyota (

→стр. 363)

(при наличии)

Индикатор “SPORT”
(

→стр. 248)

(при наличии)

Индикатор LDA
(

→стр. 327)

(при наличии)

Индикатор “ECO MODE”
(

→стр. 248)

*

4, 5

(при наличии)

Индикаторы наличия
автомобиля в слепой
зоне (BSM),
расположенные на
наружных зеркалах
заднего вида (

→стр. 391)

*

1

(при наличии)

Индикатор переключения
передачи (

→стр. 271)

(при наличии)

Индикатор BSM
(

→стр. 391)

*

1

(при наличии)

Индикатор экологичного
движения (

→стр. 107)

*

1, 3

Индикатор
“PASSENGER
AIR BAG” (

→стр. 59)

*

1

(при наличии)

Индикатор Stop & Start
(

→стр. 373)

*

1, 6

(при наличии)

Контрольная лампа PCS
(

→стр. 315)

*

1

(при наличии)

Индикатор отключения
системы Stop & Start
 (

→стр. 375)

*

7

Индикатор
предупреждения о
наличии льда (

→стр. 669)

*

1

(при наличии)

Индикатор включения
полного привода
(

→стр. 372)

106

2. Комбинация приборов

*

1

: Эти  индикаторы  загораются,  когда  переключатель  двигателя  переведен  в

положение “ON” (автомобили без интеллектуальной системы входа и запуска)
или в режим IGNITION ON (автомобили с интеллектуальной системой входа и
запуска), – они указывают, что выполняется проверка системы. После запуска
двигателя  или  по  прошествии  нескольких  секунд  они  гаснут.  Если  какие-то
индикаторы  не  включаются  или  не  выключаются,  соответствующая  система
может

быть

неисправной.

Автомобиль

необходимо

проверить

у

авторизованного  дилера  или  в  ремонтной  мастерской Toyota либо  в  другой
организации, имеющей соответствующую квалификацию и оснащение.

*

2

: Индикатор мигает, указывая на работу системы.

*

3

: Индикатор загорается на центральной панели.

*

4

: Индикаторы BSM на наружных зеркалах заднего вида загораются в следующих

ситуациях:

• Когда  переключатель  двигателя  устанавливается  в  положение “ON”

(автомобили  без  интеллектуальной  системы  входа  и  запуска)  или  режим
IGNITION ON (автомобили с интеллектуальной системой входа и запуска), в
то время как система включена.

• Когда  система  включается,  в  то  время  как  переключатель  двигателя

установлен  в  положение “ON” (автомобили  без  интеллектуальной  системы
входа и запуска) или режим IGNITION ON (автомобили с интеллектуальной
системой входа и запуска).

Если  система  работает  правильно,  индикаторы BSM на  наружных  зеркалах
заднего вида погаснут через несколько секунд.

Если индикаторы BSM на наружных зеркалах заднего вида не загораются или
не  гаснут,  в  системе  возможна  неисправность.  В  этом  случае  автомобиль
необходимо проверить у авторизованного дилера или в ремонтной мастерской
Toyota либо в другой организации, имеющей соответствующую квалификацию
и оснащение.

*

5

: Этот индикатор загорается на наружных зеркалах заднего вида.

*

6

: Индикатор включается при отключении системы.

*

7

: Если  наружная  температура  не  превышает 3

°C,  индикатор  мигает

приблизительно 10 секунд, затем горит ровным светом.

107

2. Комбинация приборов

2

Ком

б

ин

ац
ия

 при
б

оро

в

■

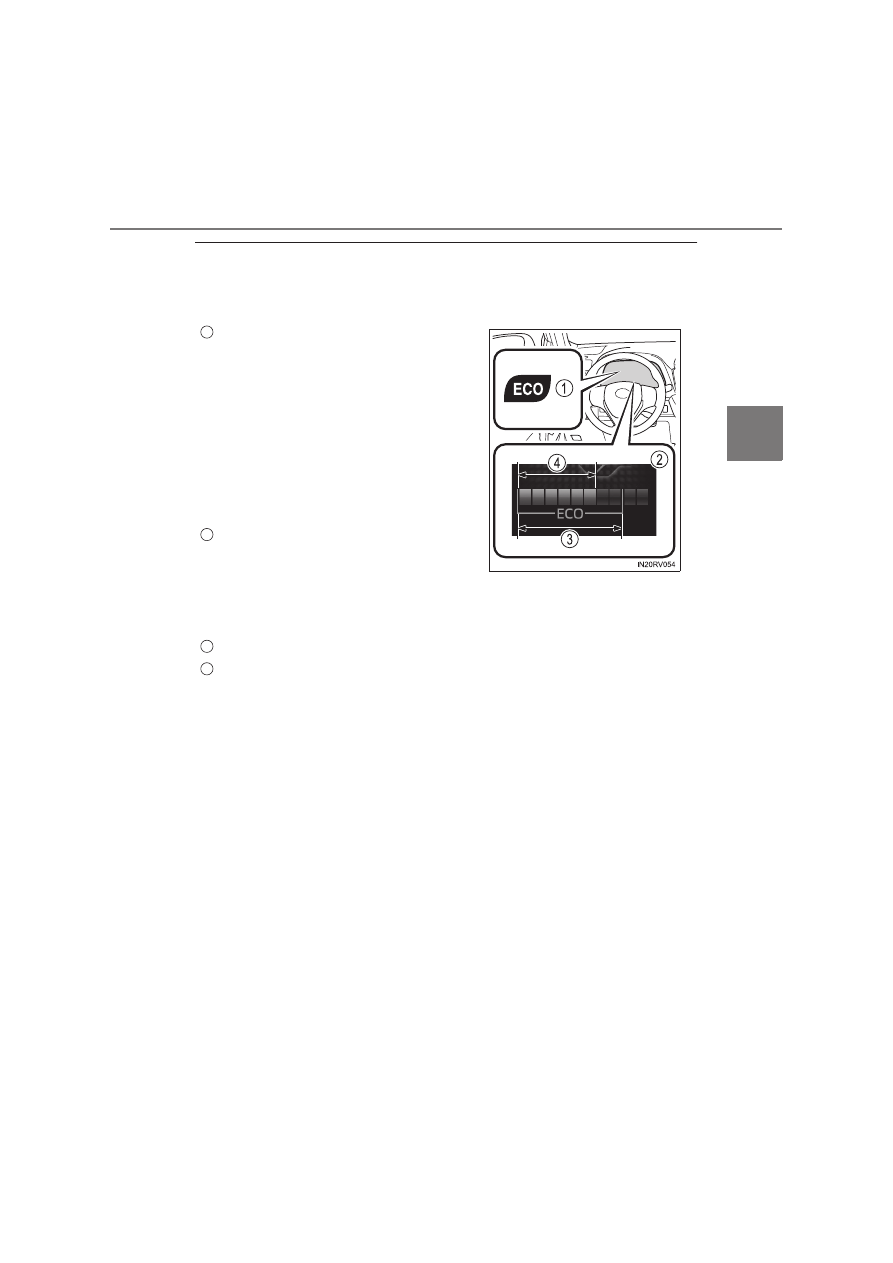

Индикатор  экологичного  движения  (автомобили  с  автоматической
трансмиссией или с бесступенчатой трансмиссией Multidrive)
Отображает

диапазон

экологичного

движения

и

текущее

значение

коэффициента, основанное на ускорении.

Зона экологичного движения

Коэффициент экологичного движения, основанный на ускорении

Если ускорение выходит за пределы зоны экологичного движения, загорается
правая сторона дисплея зоны экологичного движения.

Индикатор экологичного движения не функционирует в следующих условиях:

●

Рычаг управления трансмиссией не находится в положении D.

●

Используется подрулевой переключатель передач (при наличии).

●

Не выбран ни обычный режим, ни режим экологичного движения.
(

→стр. 248, 255, 263)

●

Скорость автомобиля составляет 130 км/ч или больше.

Индикатор экологичного движения

Во  время  экологически  благоприятного
ускорения

(экологичное

движение)

включается

индикатор

экологичного

движения.
Если ускорение выходит за пределы зоны
экологичного

движения

или

если

автомобиль стоит, этот индикатор гаснет.
Индикатор экологичного движения можно
настроить.  Значение  по  умолчанию  –
включен. (

→стр. 769)

Отображение

зоны

экологичного

движения

Отображает  зону  экологичного  движения
с

учетом

текущего

значения

коэффициента,

основанного

на

ускорении.

1

2

3

4
