12-вольтная аккумуляторная батарея

12-вольтная

аккумуляторная

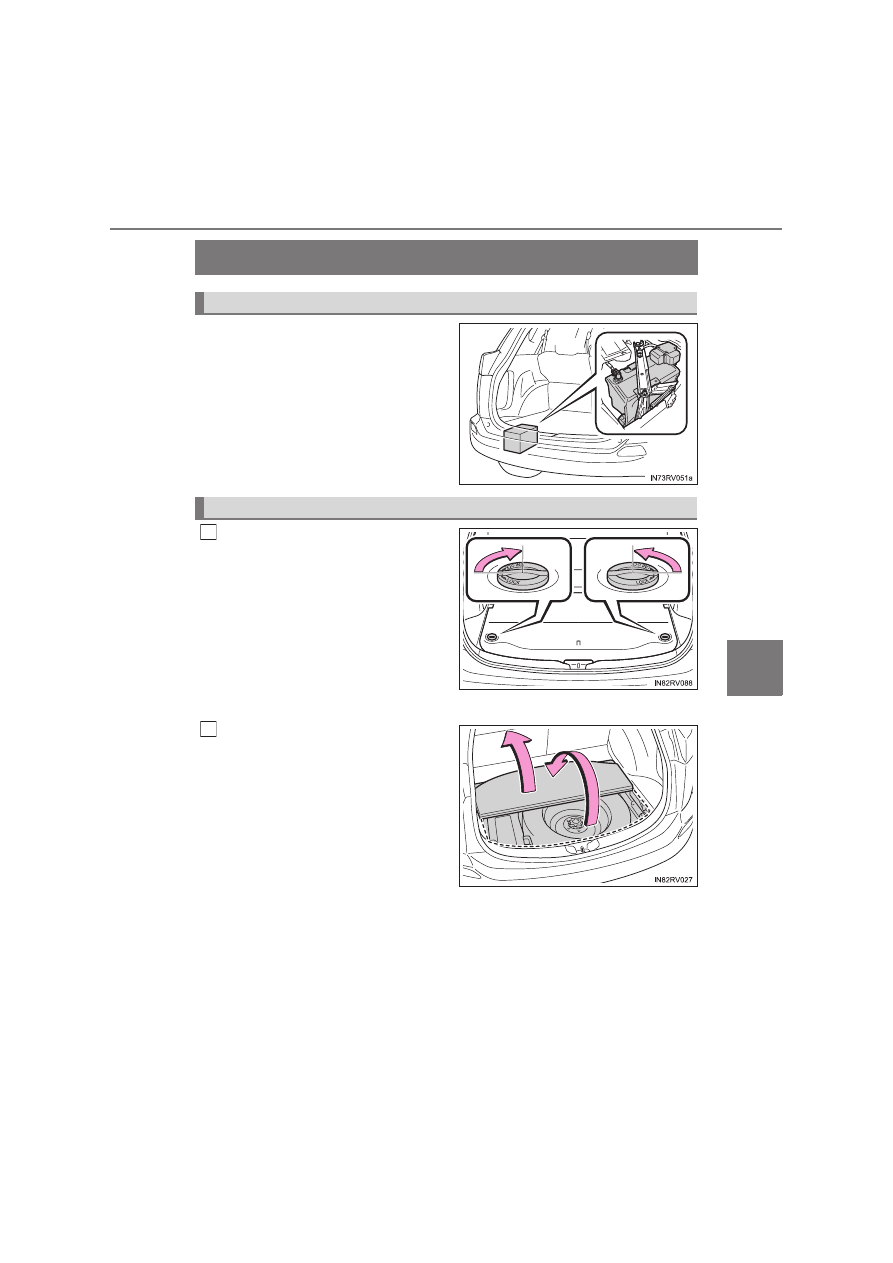

батарея  расположена  на  левой
стороне багажного отделения.

Автомобили  с  полноразмерным
запасным  колесом:  поверните
ручки каждой защелки на задней
панели  настила,  чтобы  отпереть
их.

X

При проверке клемм аккумулятора

Снимите

заднюю

панель

настила.

Местоположение

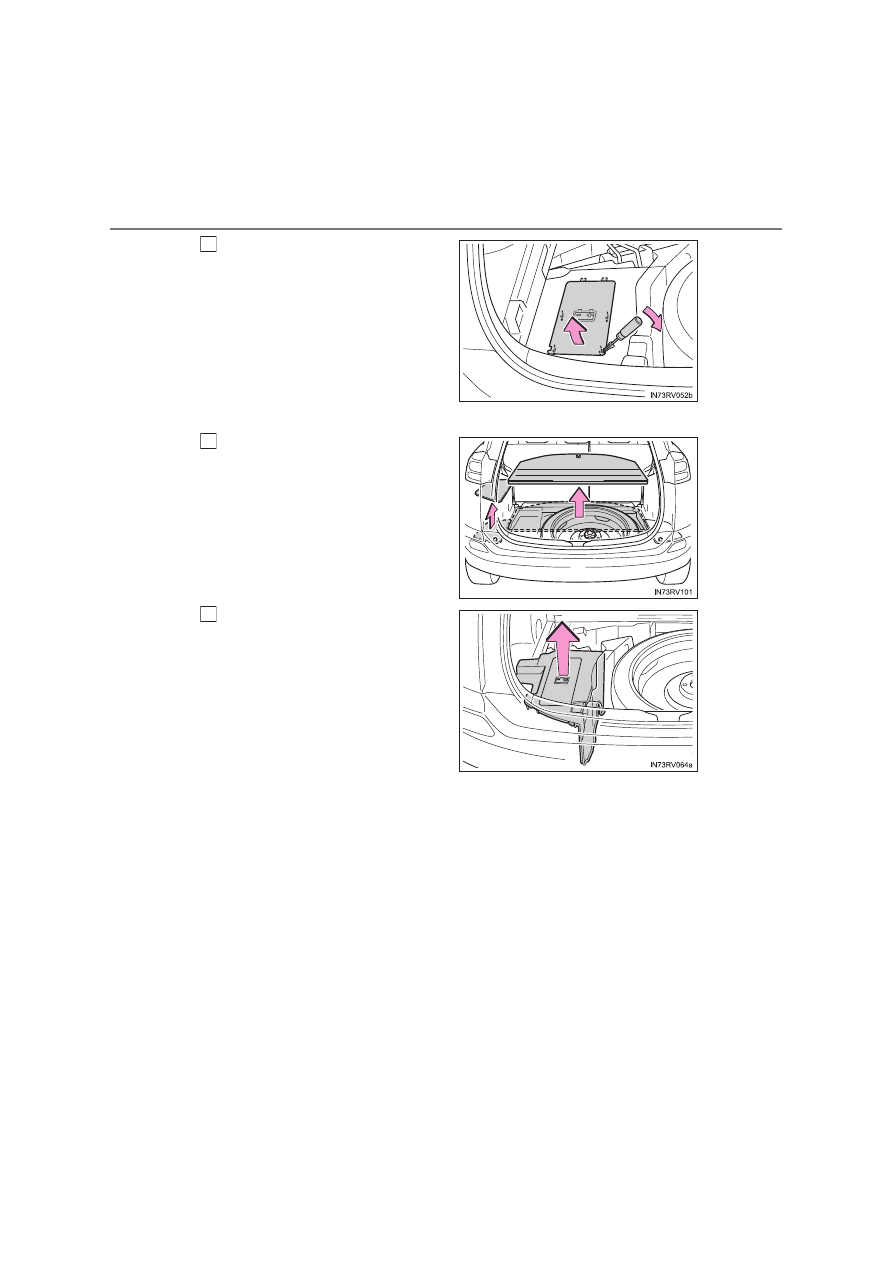

Снятие крышки 12-вольтной аккумуляторной батареи

1

2

458

6-3. Самостоятельное техническое обслуживание

Снимите  верхнюю  крышку  с
помощью  отвертки  с  плоским
жалом

или

подобного

инструмента.

Для  того  чтобы  не  повредить
крышку,  оберните  жало  отвертки
тканью.

X

При проверке или замене 12-вольтной аккумуляторной батареи

Снимите заднюю панель настила
и

левую

боковую

крышку

настила.

Снимите крышку.

3

2

3

459

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслужи

вани
е

 и

 ух

од
 за

 автомобилем

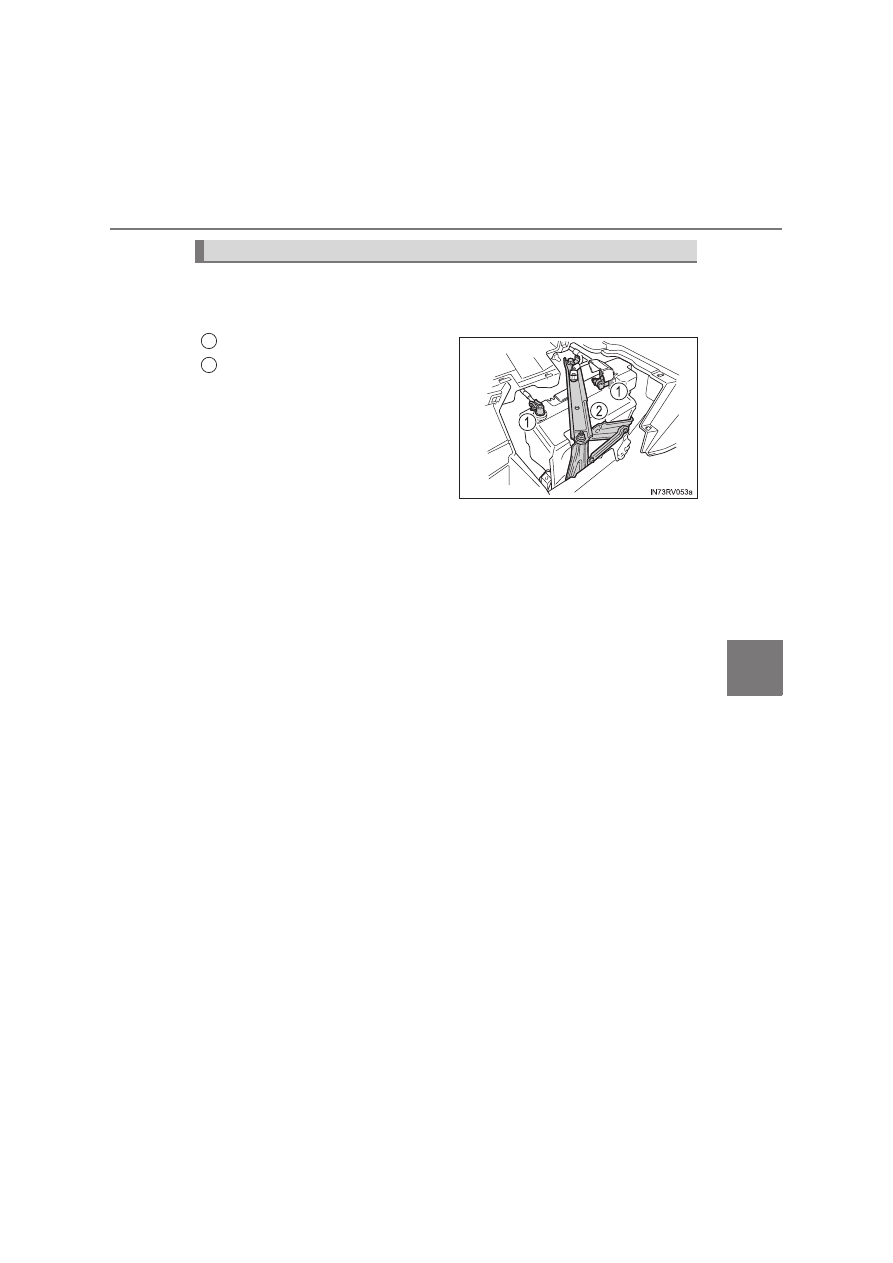

Убедитесь

в

отсутствии

коррозии

на

клеммах 12-вольтной

аккумуляторной  батареи,  ослабления  затяжки  соединений  и  зажимов  и
трещин на корпусе.

Клеммы

Прижим

Вид снаружи

1
2

460

6-3. Самостоятельное техническое обслуживание

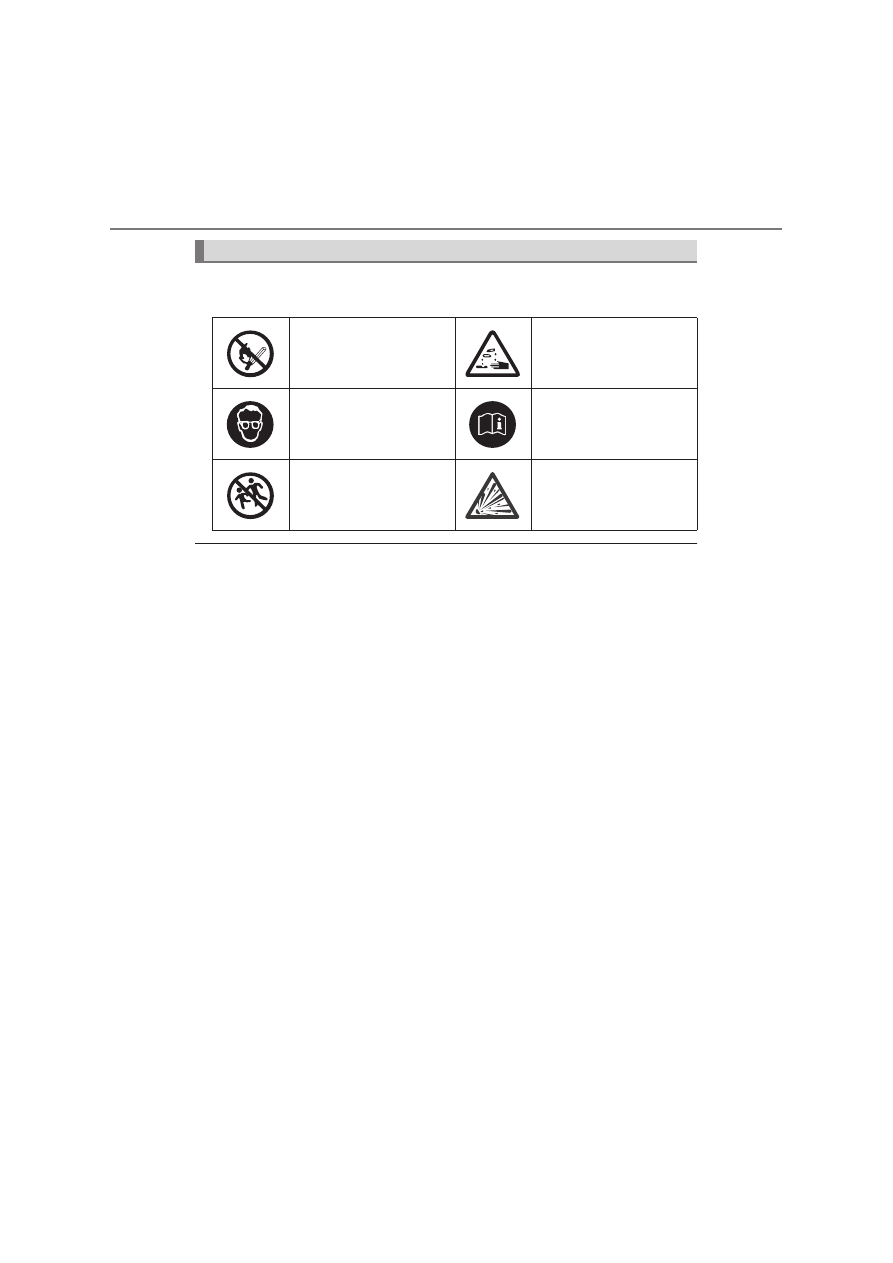

Предупреждающие  символы  на  верхней  стороне 12-вольтной
аккумуляторной батареи имеют следующие значения:

■

Перед подзарядкой
При

подзарядке 12-вольтная

аккумуляторная

батарея

выделяет

легковоспламеняющийся и взрывоопасный газообразный водород. Поэтому при
подзарядке необходимо соблюдать следующие меры предосторожности:

●

При подзарядке без снятия 12-вольтной аккумуляторной батареи с автомобиля
отсоедините от аккумуляторной батареи провод массы (отрицательный).

●

При  подсоединении  проводов  зарядного  устройства  к 12-вольтной
аккумуляторной  батарее  и  их  отсоединении  проследите  за  тем,  чтобы
выключатель питания на зарядном устройстве был выключен.

Предупреждающие символы

Не  курить,  не  допускать
воздействия  открытого
огня и искр

Аккумуляторная батарея
содержит кислоту

Защищайте глаза

Замечания
по эксплуатации

Прячьте от детей

Взрывоопасный газ
