4-5. Использование других систем помощи при вождении

■

Экран  аудиосистемы  (автомобили  с  навигационной  или
мультимедийной системой)

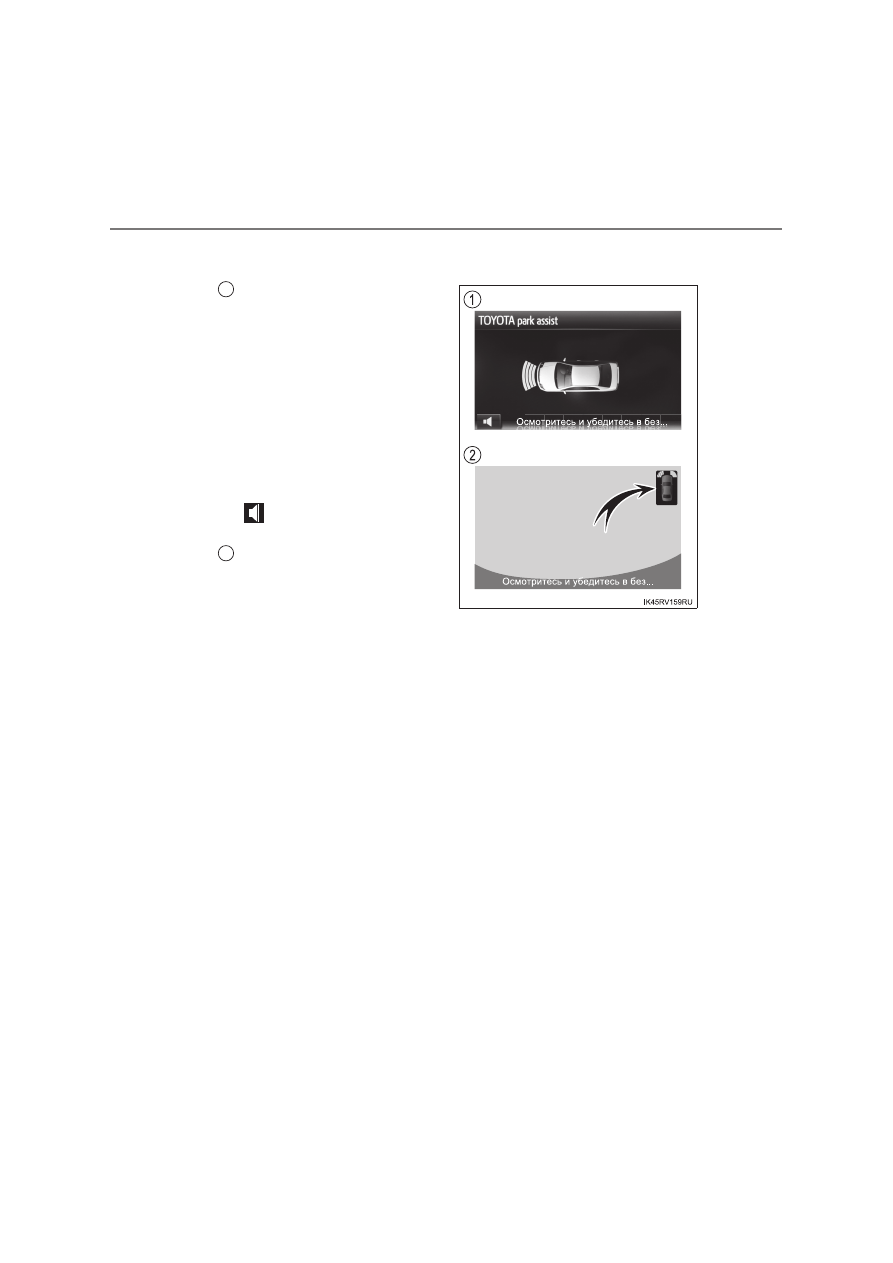

Дисплей системы помощи при
парковке Toyota

Когда  монитор  помощи  при
парковке Toyota

*

  или  система

контроля

области

вокруг

автомобиля

*

 не отображаются.

При  обнаружении  препятствия
автоматически

отображается

графическое изображение. Экран
можно  настроить  таким  образом,
чтобы  графическое  изображение
не отображалось. (

→стр. 343)

: Выберите  для  отключения

звукового сигнала.

Вставка

Когда

отображается

монитор

помощи при парковке Toyota

*

:

При  обнаружении  препятствия  в
правом  верхнем  углу  экрана
аудиосистемы

отображается

упрощенное изображение.

Когда

отображается

система

контроля

области

вокруг

автомобиля

*

:

При обнаружении препятствия на
экране системы контроля области
вокруг  автомобиля  отображаются
положение и расстояние.

*

: При наличии

1

2

341

4-5. Использование других систем помощи при вождении

4

Вождени

е

■

Отображение расстояния

Датчики,  которые  обнаруживают  препятствие,  будут  гореть  или
мигать.

*

1

: Изображения могут отличаться от показанных на рисунке. (

→стр. 339)

*

2

: Многофункциональный дисплей

*

3

: Экран аудиосистемы

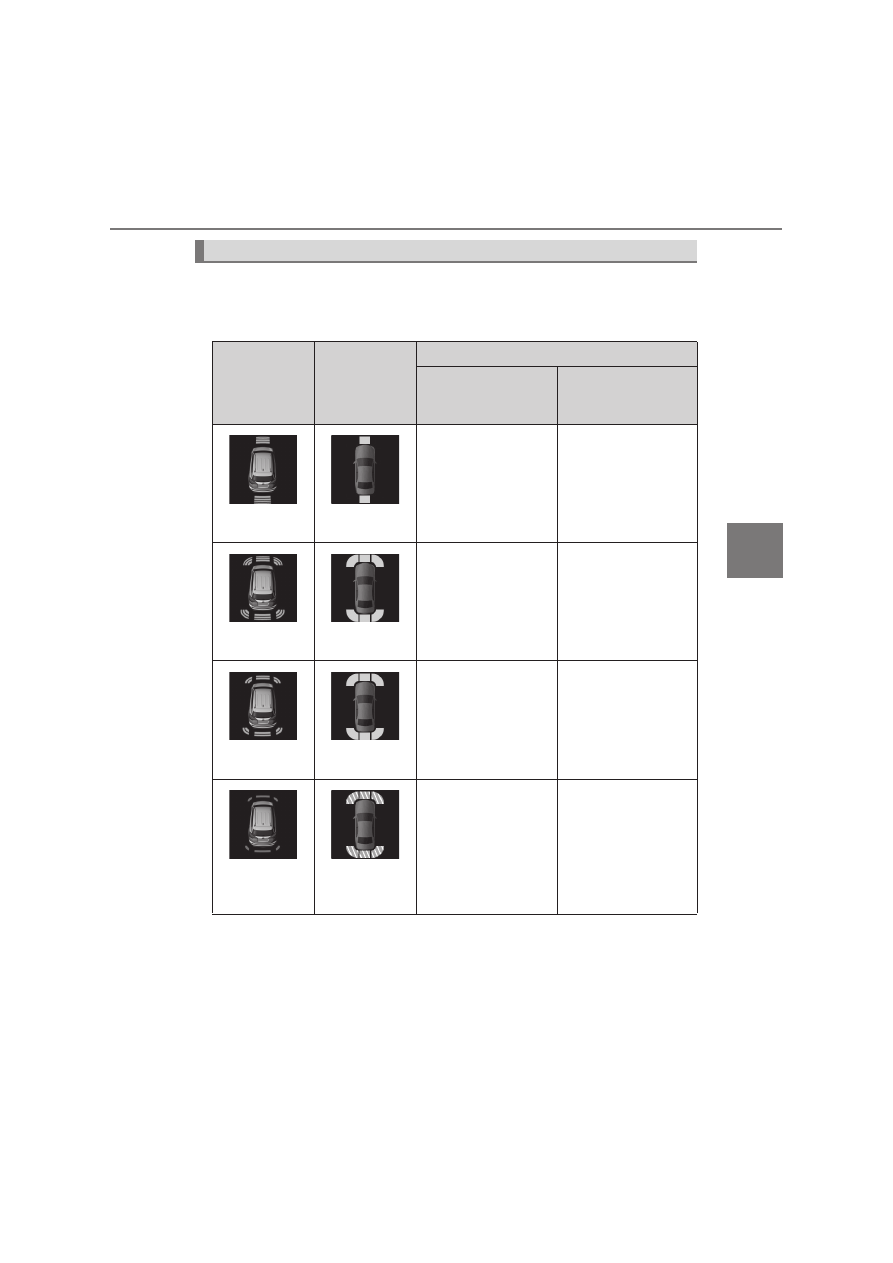

Отображение датчиков, расстояние до препятствия

Дисплей

*

1

Вставка

Приблизительное расстояние до препятствия

Передний угловой

датчик/передний

центральный датчик

Задний угловой

датчик/задний

центральный датчик

(постоянная

индикация)

(медленное

мигание)

Передний
центральный датчик:
100–50 см

Задний  центральный
датчик:
150–60 см

(постоянная

индикация)

(мигание)

50–40 см

Задний угловой
датчик:
55–40 см
Задний  центральный
датчик:
60–45 см

(постоянная

индикация)

(частое

мигание)

40–30 см

Задний угловой
датчик:
40–30 см
Задний  центральный
датчик:
45–35 см

(мигание

*

2

 или

постоянная

индикация

*

3

)

(постоянная

индикация)

Менее 30 см

Задний угловой
датчик:
менее 30 см
Задний  центральный
датчик:
менее 35 см

342

4-5. Использование других систем помощи при вождении

■

Звуковой сигнал и расстояние до препятствия

При срабатывании датчиков подаются звуковые сигналы.
● По мере приближения автомобиля к препятствию частота звуковых

сигналов увеличивается.
Когда автомобиль приближается к препятствию на указанное ниже
расстояние, звуковой сигнал звучит непрерывно.

• Передние и задние угловые датчики: приблизительно 30 см
• Передние центральные датчики: приблизительно 30 см
• Задние центральные датчики: приблизительно 35 см

● Если  одновременно  обнаружены  два  или  более  препятствий,

звуковая  система  реагирует  на  ближайшее  из  них.  Если  одно  или
оба  препятствия  окажутся  ближе  указанных  выше  расстояний,
подается  повторный  длительный  звуковой  сигнал,  затем  частые
звуковые сигналы.

Приблизительно 100 см

Приблизительно 150 см

Приблизительно 55 см

Приблизительно 50 см

На  диаграмме  показано  расстояние
обнаружения для датчиков. Следует
отметить,  что  датчики  не  могут
обнаруживать

препятствия,

находящиеся  слишком  близко  к
автомобилю.

Расстояние

обнаружения

для

датчиков

зависит

от

формы

препятствий и других параметров.

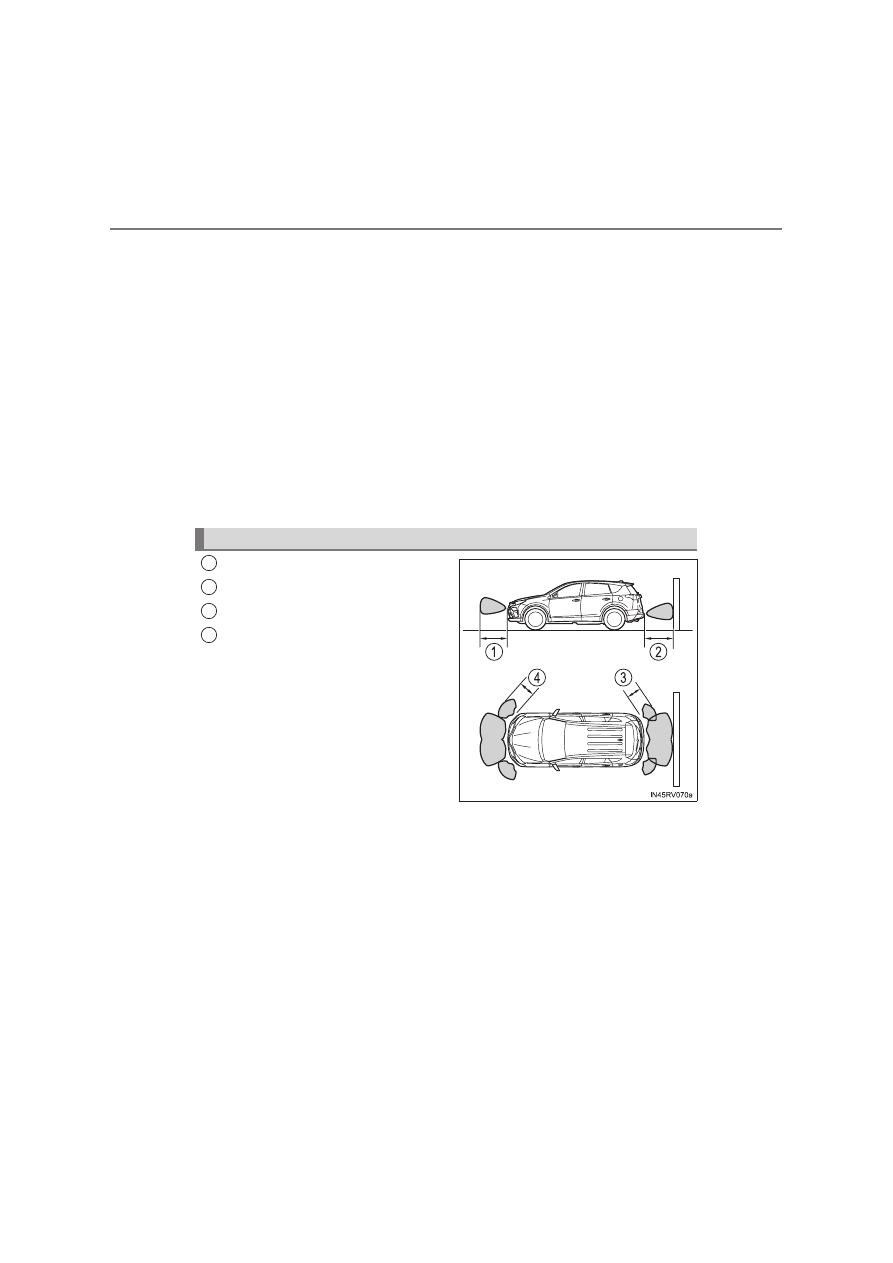

Расстояние обнаружения для датчиков

1
2
3
4

343

4-5. Использование других систем помощи при вождении

4

Вождени

е

Громкость  звукового  сигнала  и  рабочие  режимы  экрана  можно
регулировать.

Нажмите кнопку “SETUP”.

Выберите на экране пункт “Автомобиль”.

Выберите на экране пункт “Настройки TOYOTA park assist”.

Выберите элемент.

● Громкость звукового сигнала можно настраивать.
● Включение  или  отключение  можно  выбрать  на  экране  системы

помощи при парковке Toyota.

● Можно  настроить  отображение  и  звуковые  сигналы  переднего  и

заднего центральных датчиков.

■

Систему помощи при парковке Toyota можно использовать, когда

●

Передние угловые датчики:
• Переключатель POWER находится в режиме ON.
• Рычаг управления трансмиссией не находится в положении P.
• Скорость автомобиля не превышает прибл. 10 км/ч.

●

Передний центральный датчик:
• Переключатель POWER находится в режиме ON.
• Рычаг управления трансмиссией не находится в положении P или R.
• Скорость автомобиля не превышает прибл. 10 км/ч.

●

Задние угловые и задний центральный датчики:
• Переключатель POWER находится в режиме ON.
• Рычаг управления трансмиссией находится в положении R.

■

Дисплей  системы  помощи  при  парковке Toyota (автомобили  с  монитором
помощи при парковке Toyota)
Если  препятствие  обнаруживается  во  время  использования  помощи  при
парковке Toyota, в  верхнем  углу  экрана  появляется  предупреждающий
индикатор, даже если в настройке отображение было задано выключение.

Настройка  системы  помощи  при  парковке Toyota (автомобили  с
навигационной или мультимедийной системой)

1

2

3

4
