113

2. Комбинация приборов

2

Ком

б

ин

ац
ия

 при
б

оро

в

*

1

: Эти индикаторы загораются при переводе переключателя POWER в режим ON

и  указывают  на  выполнение  самопроверки  системы.  Они  гаснут  после
включения  гибридной  системы  или  по  прошествии  нескольких  секунд.  Если
какие-то  индикаторы  не  включаются  или  не  выключаются,  соответствующая
система  может  быть  неисправной.  Автомобиль  необходимо  проверить  у
авторизованного  дилера  или  в  ремонтной  мастерской Toyota либо  в  другой
организации, имеющей соответствующую квалификацию и оснащение.

*

2

: Индикатор мигает, указывая на работу системы.

*

3

: Индикатор включается при отключении системы.

*

4

: Индикатор загорается на центральной панели.

*

5

: Если  наружная  температура  не  превышает 3

°C,  индикатор  мигает

приблизительно 10 секунд, затем горит ровным светом.

*

6

: Индикаторы BSM на наружных зеркалах заднего вида загораются в следующих

ситуациях:

• При переводе переключателя POWER в режим ON, когда система включена.
• При включении системы, когда переключатель POWER находится в режиме

ON.

Если  система  работает  правильно,  индикаторы BSM на  наружных  зеркалах
заднего вида погаснут через несколько секунд.

Если индикаторы BSM на наружных зеркалах заднего вида не загораются или
не  гаснут,  в  системе  возможна  неисправность.  В  этом  случае  автомобиль
необходимо проверить у авторизованного дилера или в ремонтной мастерской
Toyota либо в другой организации, имеющей соответствующую квалификацию
и оснащение.

*

7

: Этот индикатор загорается на наружных зеркалах заднего вида.

*

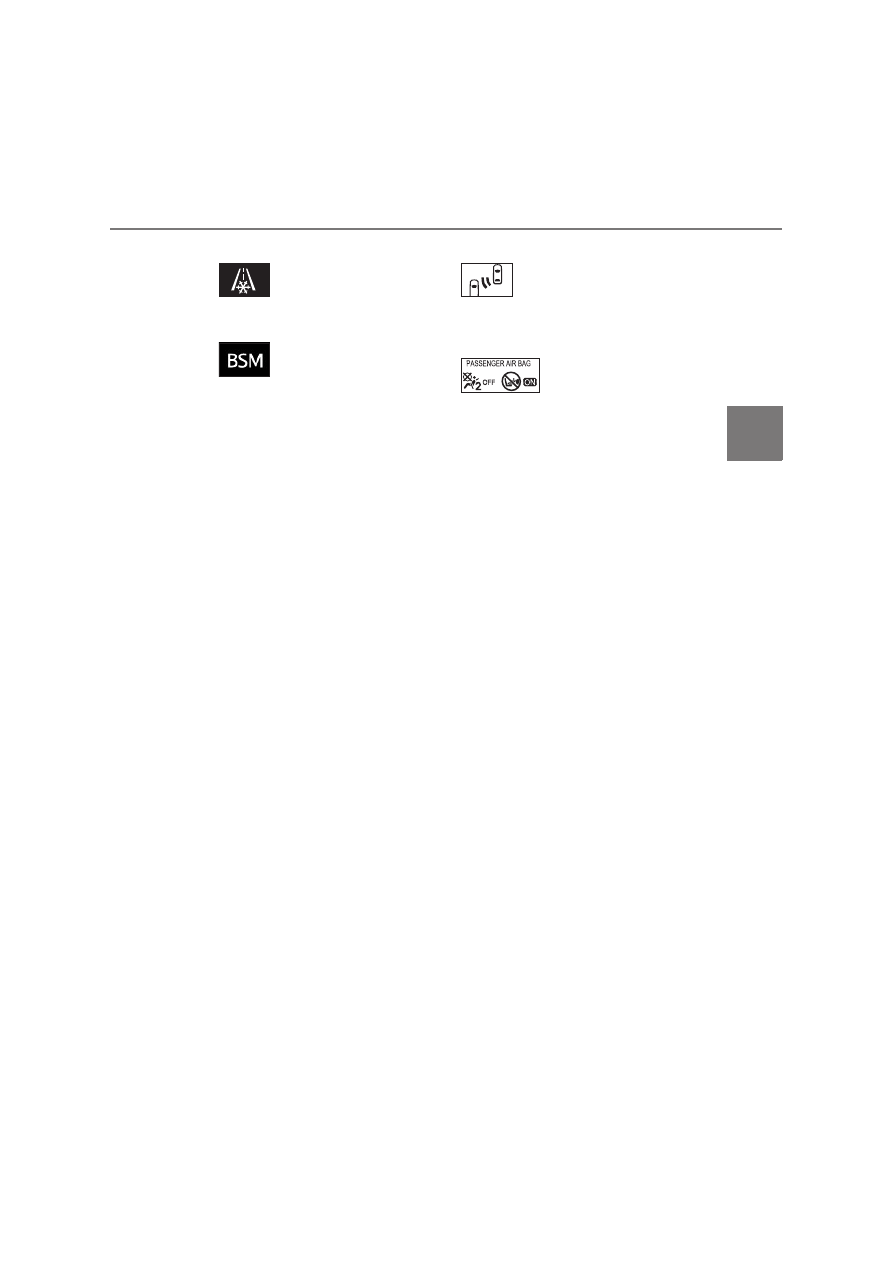

5

Индикатор
предупреждения о
наличии льда (

→стр. 537)

*

6, 7

(при наличии)

Индикаторы

наличия

автомобиля

в

слепой

зоне (BSM),
расположенные

на

наружных

зеркалах

заднего вида (

→стр. 347)

(при наличии)

Индикатор BSM
(

→стр. 347)

*

1, 4

Индикатор
“PASSENGER AIR
BAG” (

→стр. 54)

114

2. Комбинация приборов

ПРЕДУПРЕЖДЕНИЕ

■

Если  не  загорается  контрольная  лампа  одной  из  систем  обеспечения
безопасности движения
Если при запуске гибридной системы не загорается контрольная лампа какой-
либо из систем обеспечения безопасности движения (например, ABS или SRS),
это  может  означать,  что  соответствующая  система  находится  в
неработоспособном  состоянии.  Следовательно,  она  не  сможет  защитить  Вас
при  столкновении,  что  может  привести  к  смертельному  исходу  или  тяжелым
травмам. В этом случае немедленно произведите осмотр автомобиля у любого
авторизованного  дилера  или  в  ремонтной  мастерской Toyota либо  в  другой
организации, имеющей соответствующую квалификацию и оснащение.

115

2

2. Комбинация приборов

Ком

б

ин

ац
ия

 при
б

оро

в

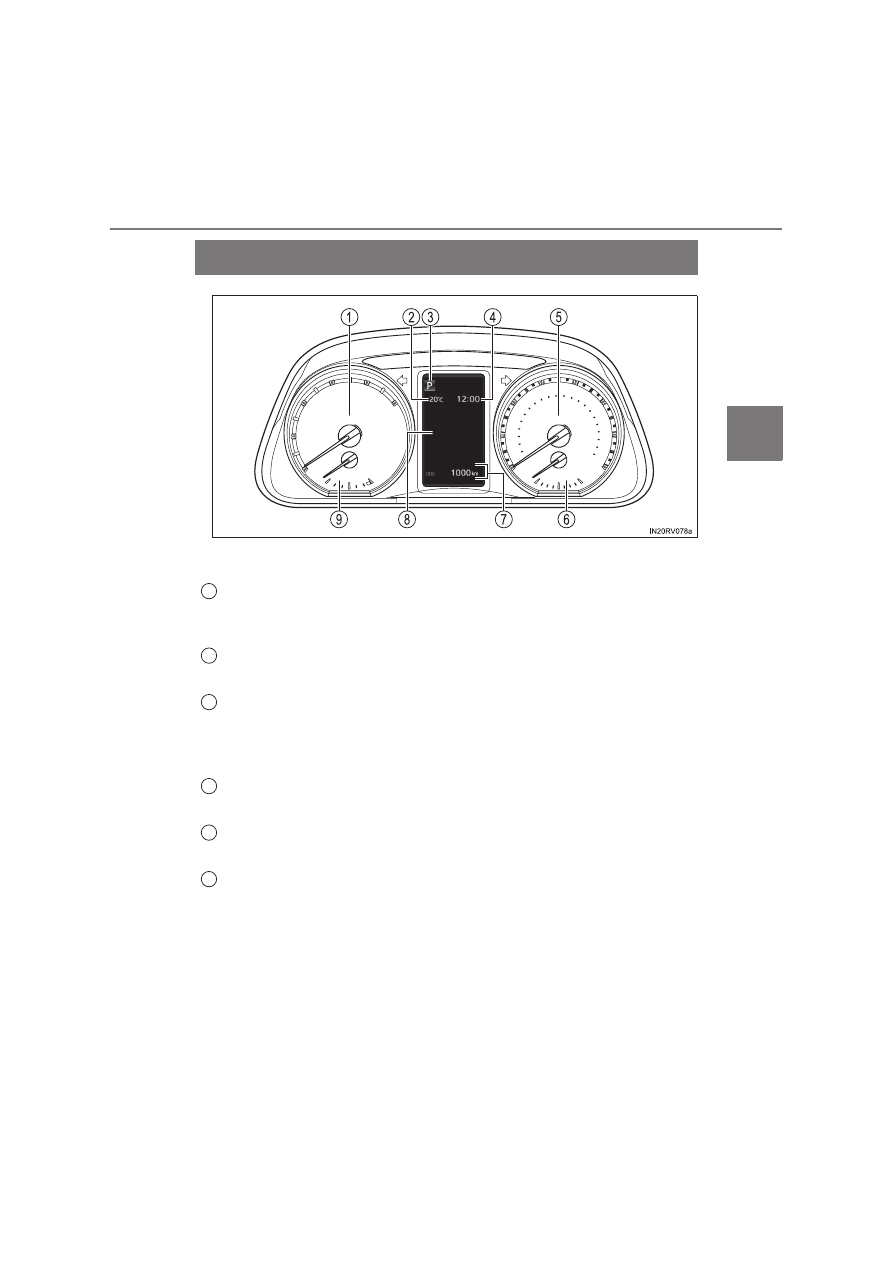

Приборы и указатели

Отображаемые  на  приборе  единицы  измерения  зависят  от  региона
использования автомобиля.

Индикатор гибридной системы

Показывает мощность или уровень регенерации энергии гибридной системы
(

→стр. 117)

Отображение температуры наружного воздуха

→стр. 118

Положение

рычага

управления

трансмиссией

и

диапазон

переключения

Показывает  выбранное  положение  рычага  управления  трансмиссией  или
выбранный диапазон переключения передач (

→стр. 253)

Часы

→стр. 122

Спидометр

Показывает скорость автомобиля

Указатель уровня топлива

Показывает количество топлива, остающегося в баке

1

2

3

4

5

6

116

2. Комбинация приборов

Индикация  одометра,  маршрутного  счетчика  и  регулятора  подсветки
комбинации приборов

Одометр:
показывает общий пробег автомобиля.

Маршрутный счетчик:
показывает  пробег  автомобиля  с  момента  последнего  обнуления  счетчика.
Счетчики “A” и “B” можно использовать для записи и отображения различных
расстояний независимо друг от друга.

Регулятор подсветки комбинации приборов:
показывает  яркость  подсветки  комбинации  приборов,  которую  можно
отрегулировать.

Многофункциональный дисплей

Предоставляет  водителю  различную  информацию,  связанную  с  вождением
автомобиля (

→стр. 119)

Указатель температуры охлаждающей жидкости

Показывает температуру охлаждающей жидкости двигателя

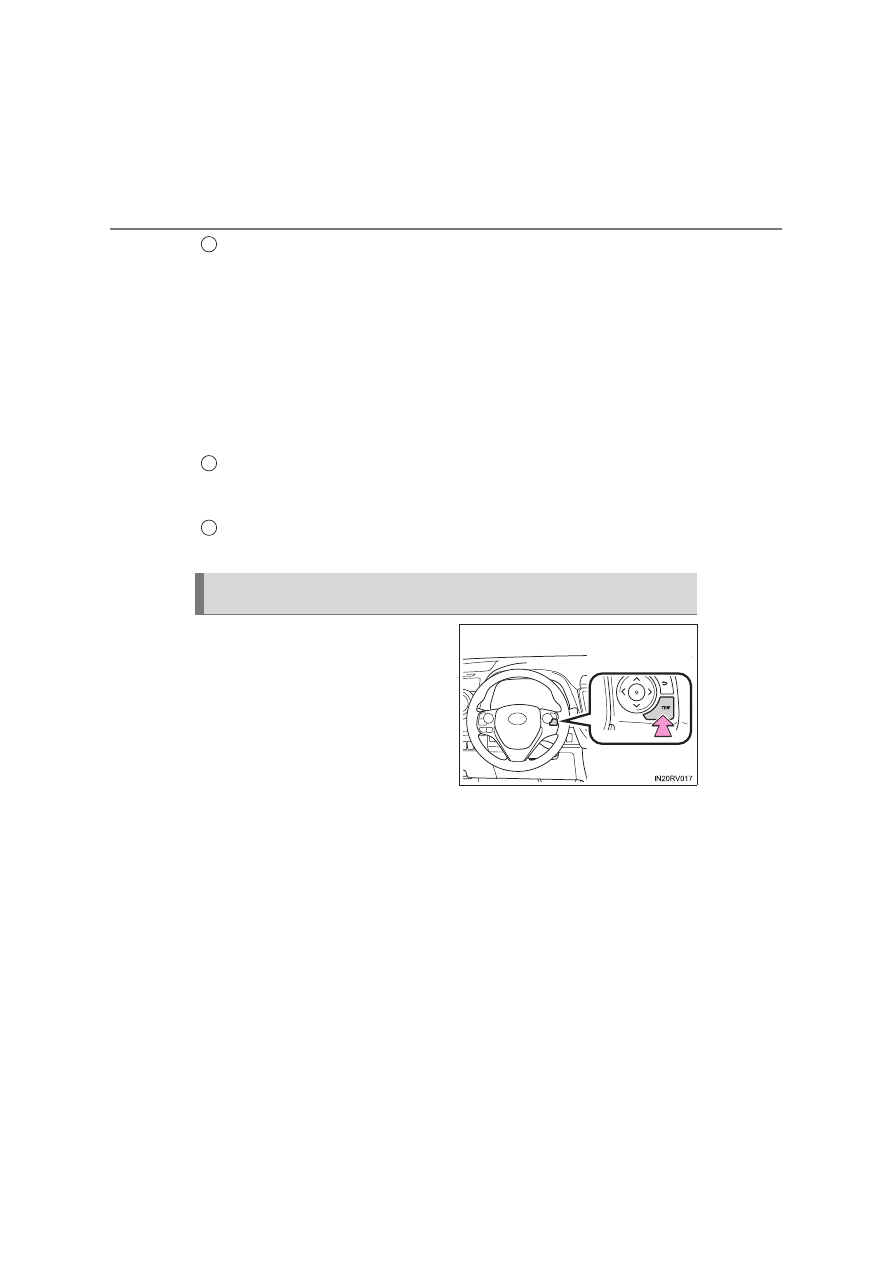

Переключение  между  индикацией
одометра,  маршрутного  счетчика  и
регулятора  подсветки  комбинации
приборов

осуществляется

нажатием переключателя “TRIP”.

• Если

при

отображении

маршрутного

счетчика

нажать

переключатель “TRIP” и
удерживать

его

нажатым,

показания счетчика обнуляются.

• Если  при  индикации  регулятора

подсветки  комбинации  приборов
нажать  переключатель “TRIP” и
удерживать

его

нажатым,

производится  регулировка  яркости
подсветки комбинации приборов.

Переключение между индикацией одометра, маршрутного счетчика
и регулятора подсветки комбинации приборов

7

8

9
