Toyota Prius 2017 года. Руководство - часть 217

207

1. МОНИТОР ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA

16.06.1415:43

П

ЕРИФ

ЕР
ИЙНАЯ

 СИСТЕМА

 КОНТ

РОЛЯ

7

3. РЕЖИМ ОТОБРАЖЕНИЯ НАПРАВЛЯЮЩИХ ЛИНИЙ ПОМОЩИ ПРИ ПАРКОВКЕ

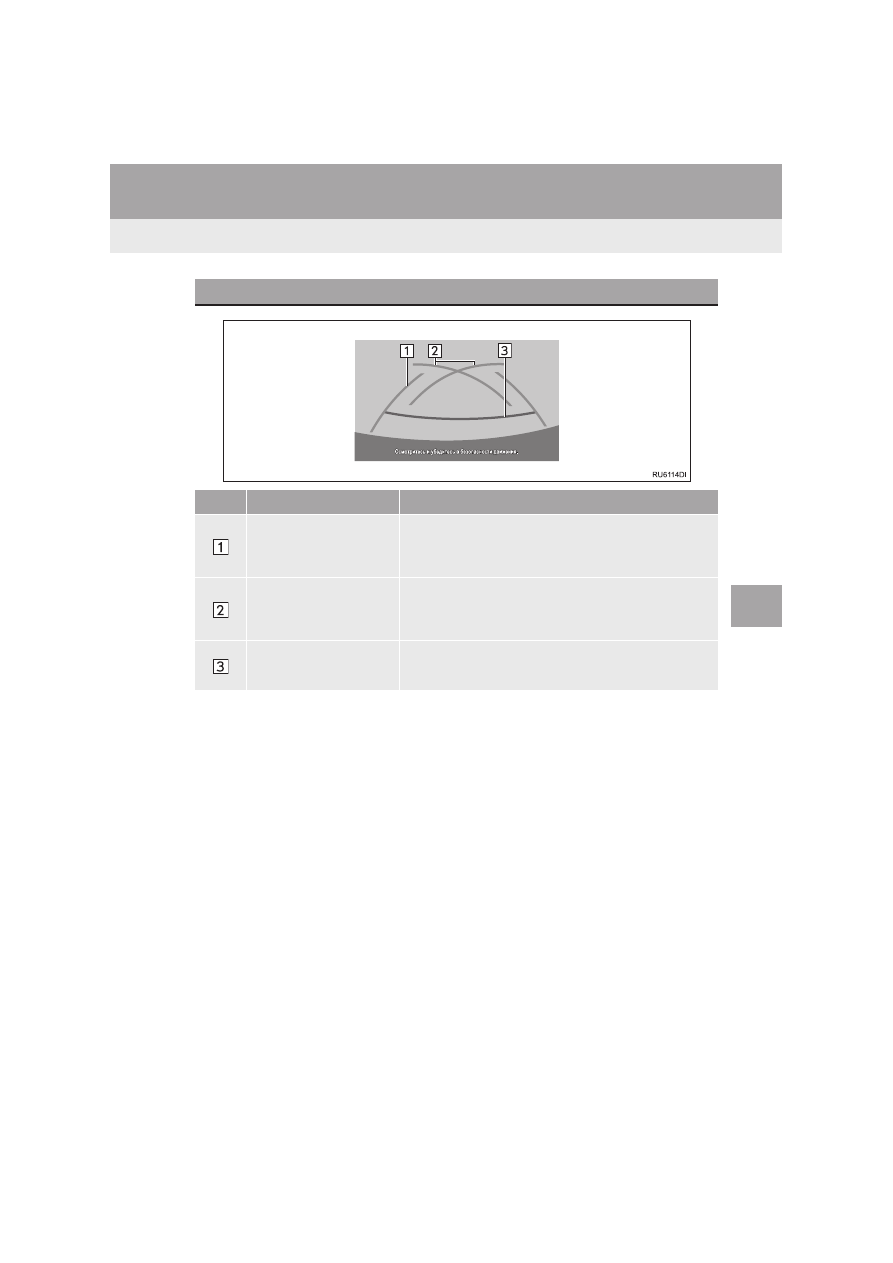

ОПИСАНИЕ ЭКРАНА

№

Индикация

Функция

Направляющая

линия

ширины автомобиля

Отображение  направляющих,  если  автомобиль  будет
двигаться задним ходом прямо.
• Отображаемая  ширина  больше  фактической  ширины

автомобиля.

Направляющие

линии

помощи при парковке

Отображение  пути  позади  автомобиля  при  самом  крутом
возможном повороте.
• Отображение  приблизительного  положения  рулевого

колеса при парковке.

Направляющие

линии

расстояния

Отображение расстояния позади автомобиля.
• Отображение  точек,  расположенных  на  расстоянии

приблизительно 0,5 м (красная) от края бампера.

208

1. МОНИТОР ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA

16.06.1415:43

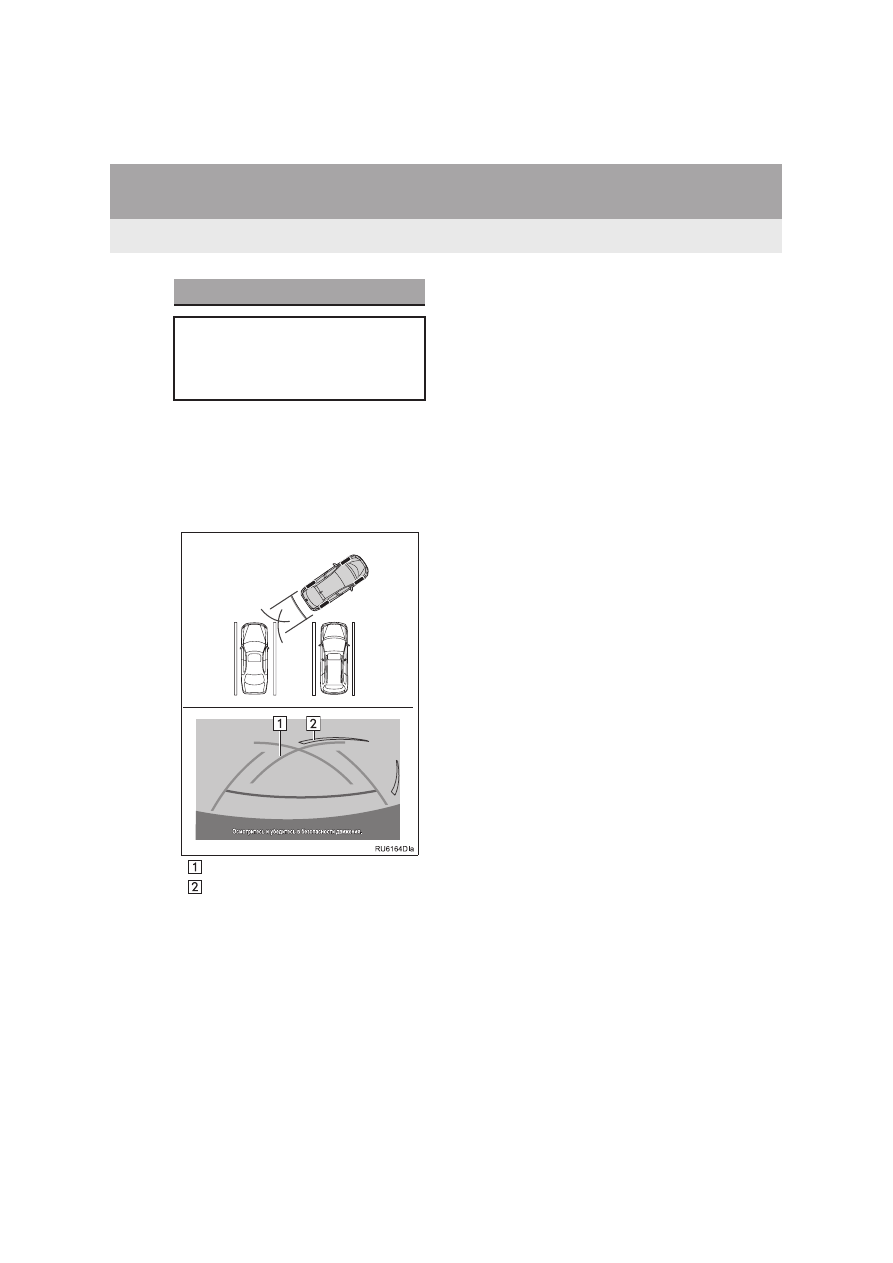

1

Установите

рычаг

управления

трансмиссией в положение “R”.

2

Двигайтесь

задним

ходом,

пока

направляющая  линия  помощи  при
парковке не совместится с  краем  левой
разделительной  линии  парковочного
места.

X

Направляющая линия помощи при парковке

Разделительная линия парковочного места

3

Поверните  рулевое  колесо  вправо  до
упора и медленно двигайтесь назад.

4

Когда  автомобиль  станет  параллелен
парковочному  месту,  установите  руль  в
центральное  положение  и  медленно
двигайтесь

задним

ходом,

пока

автомобиль  полностью  не  заедет  на
парковочное место.

5

Остановите  автомобиль  в  требуемом
месте и завершите парковку.

ПАРКОВКА

При парковке с места, расположенного с
другой  стороны  относительно  места,
описываемого  в  приведенной  ниже
процедуре,

направление

вращения

рулевого колеса будет обратным.

209

1. МОНИТОР ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA

16.06.1415:43

П

ЕРИФ

ЕР
ИЙНАЯ

 СИСТЕМА

 КОНТ

РОЛЯ

7

4. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ МОНИТОРА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA

z

Для  настройки  экрана  системы  монитора
помощи  при  парковке  см. “НАСТРОЙКА
ДИСПЛЕЯ КАМЕРЫ”. (

→

Стр. 156)

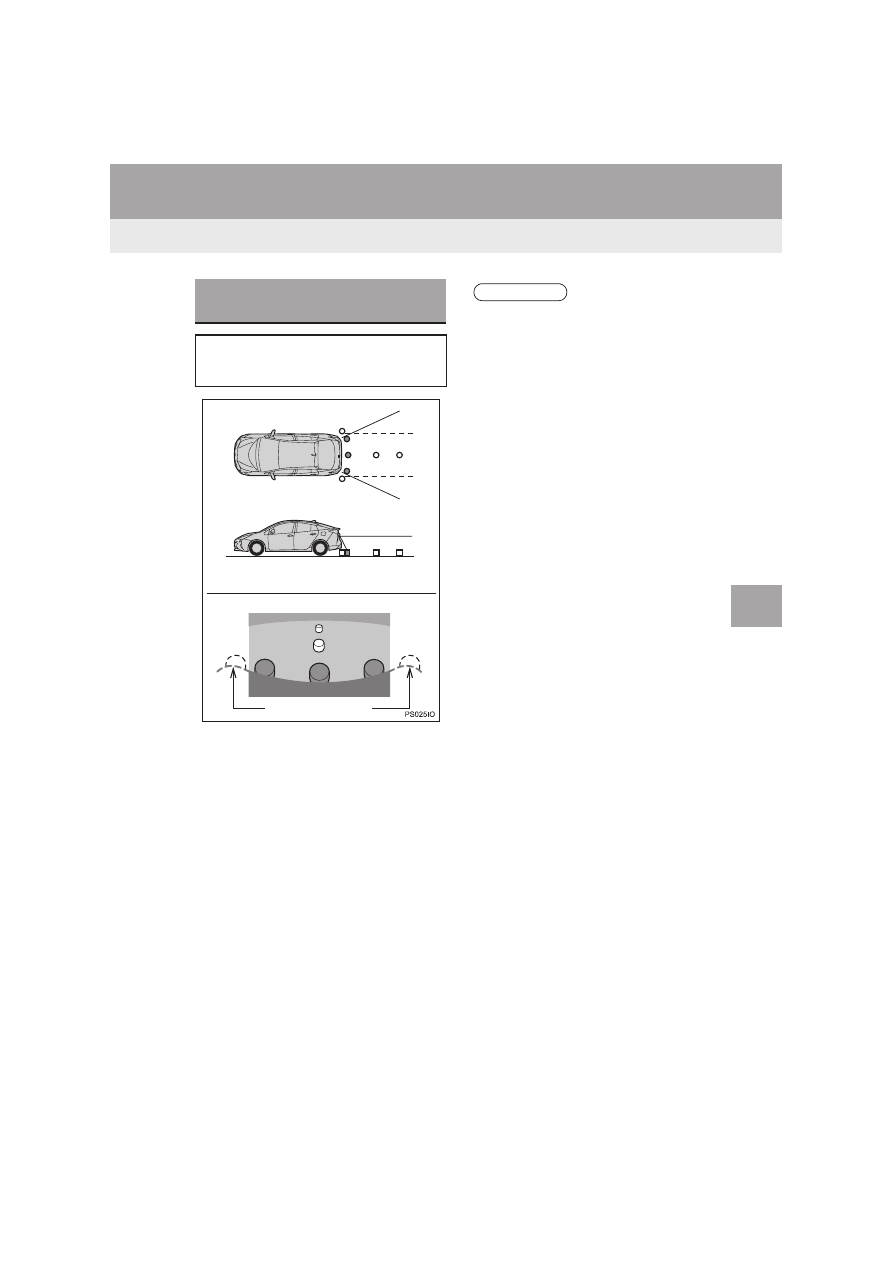

ОБЛАСТЬ, ОТОБРАЖАЕМАЯ
НА ЭКРАНЕ

На  мониторе  помощи  при  парковке
отображается  вид  области  позади
автомобиля от бампера.

Экран

Отображаемая область

Углы бампера

ИНФОРМАЦИЯ

●

Отображаемая  на  экране  область  может
изменяться  в  зависимости  от  положения
автомобиля.

●

Объекты,

находящиеся

вблизи

угла

бампера  или  под  бампером,  могут  не
отображаться.

●

Камера

оснащена

специальным

объективом. Расстояние, отображаемое на
экране,

отличается

от

фактического

расстояния.

●

Предметы,  расположенные  выше  камеры,
могут не отображаться на мониторе.

210

1. МОНИТОР ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA

16.06.1415:43

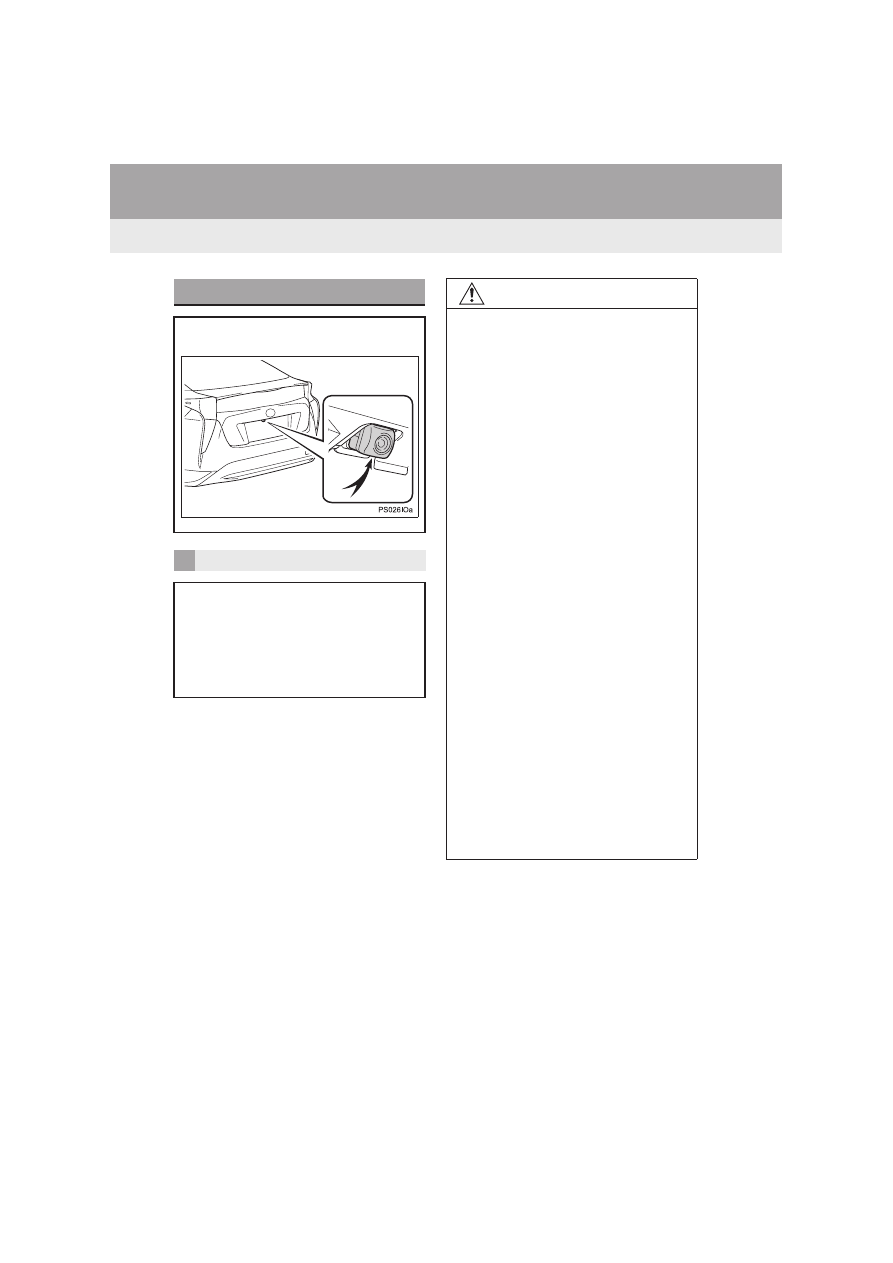

КАМЕРА

Камера монитора помощи при парковке
расположена, как показано на рисунке.

ИСПОЛЬЗОВАНИЕ КАМЕРЫ

Если  на  объектив  попала  грязь  или
посторонние вещества (например, капли
воды, снег, грязь и т.п.), камера не может
передавать четкое изображение. В этом
случае  ополосните  камеру  большим
количеством воды  и  протрите объектив
камеры мягкой влажной тканью.

УВЕДОМЛЕНИЕ

●

Монитор  помощи  при  парковке  может
работать неверно в следующих случаях.
• Если

задняя

часть

автомобиля

повреждена,

могут

измениться

положение и угол крепления камеры.

• Так

как

камера

имеет

водонепроницаемую  конструкцию,  не
снимайте,

не

разбирайте

и

не

модифицируйте ее. Это может привести к
неправильной работе.

• При

чистке

объектива

камеры

ополосните

камеру

большим

количеством  воды  и  протрите  ее  мягкой
влажной  тканью.  Не  трите  объектив
камеры

с

большим

усилием:

несоблюдение этих мер может привести к
тому,  что  объектив  камеры  будет
поцарапан

и

будет

невозможно

передавать четкое изображение.

• Не  допускайте  попадания  на  камеру

органических

растворителей,

автомобильного  воска,  средств  для  окон
или  покрытий  для  стекла.  Как  можно
скорее  протрите  камеру  в  случае  их
попадания.

• При  резком  изменении  температуры,

например  при  поливании  автомобиля
горячей  водой  в  холодную  погоду,
система может работать неправильно.

• При  мойке  автомобиля  не  допускайте

попадания сильных струй воды на камеру
или  зону  камеры.  Это  может  привести  к
неполадкам в работе камеры.

●

Не  подвергайте  камеру  сильным  ударам,
так как это может привести к неполадкам. В
этом  случае  автомобиль  необходимо
незамедлительно

проверить

у

авторизованного  дилера  или  в  ремонтной
мастерской Toyota либо

в

другой

организации,  имеющей  соответствующую
квалификацию и оснащение.
