Toyota Tundra (2015 year). Manual - part 990

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZY3010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for CrewMax): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

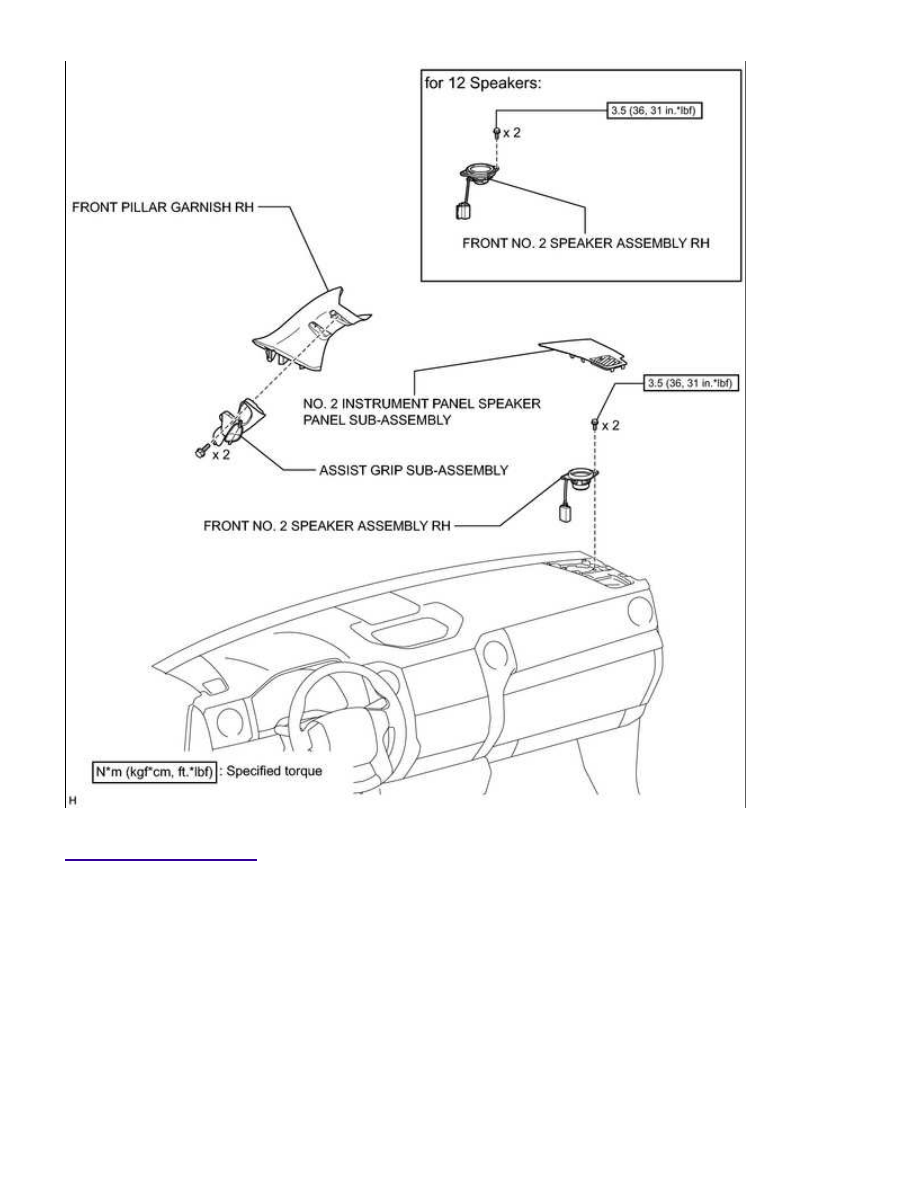

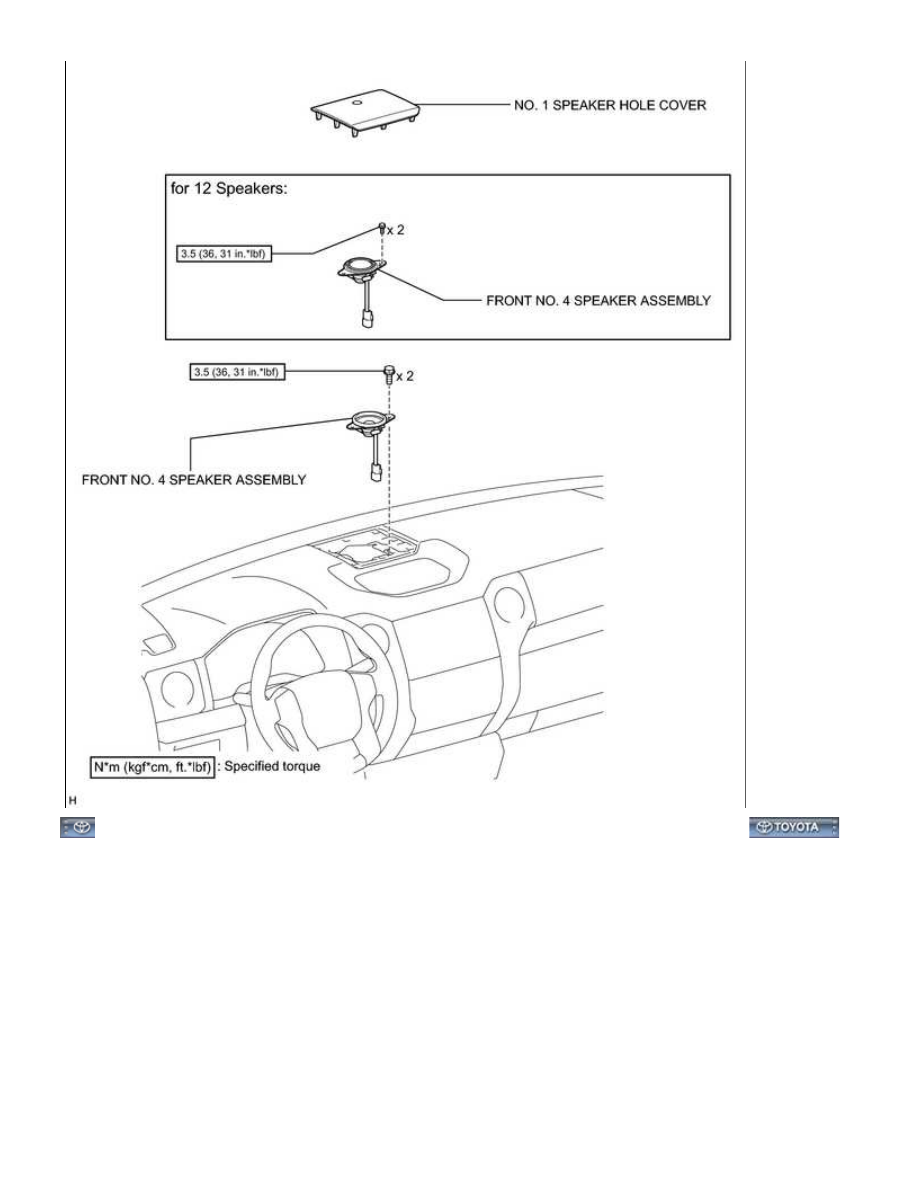

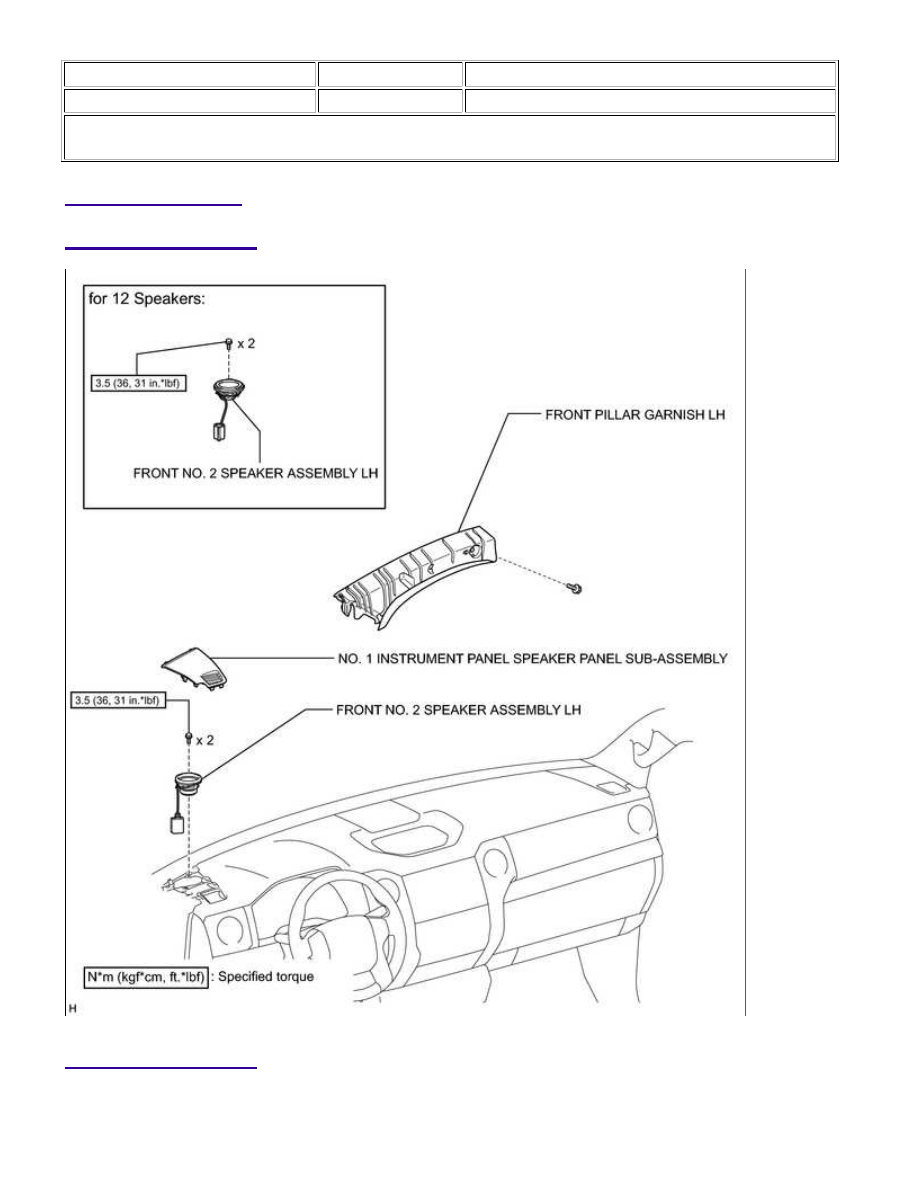

COMPONENTS

ILLUSTRATION

ILLUSTRATION

AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for CrewMax)...

ILLUSTRATION

AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for CrewMax)...

AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for CrewMax)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZY4017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. REMOVE FRONT PILLAR GARNISH LH

2. REMOVE FRONT PILLAR GARNISH RH

3. REMOVE NO. 1 INSTRUMENT PANEL SPEAKER PANEL

SUB-ASSEMBLY

Text in Illustration

*1

Protective Tape

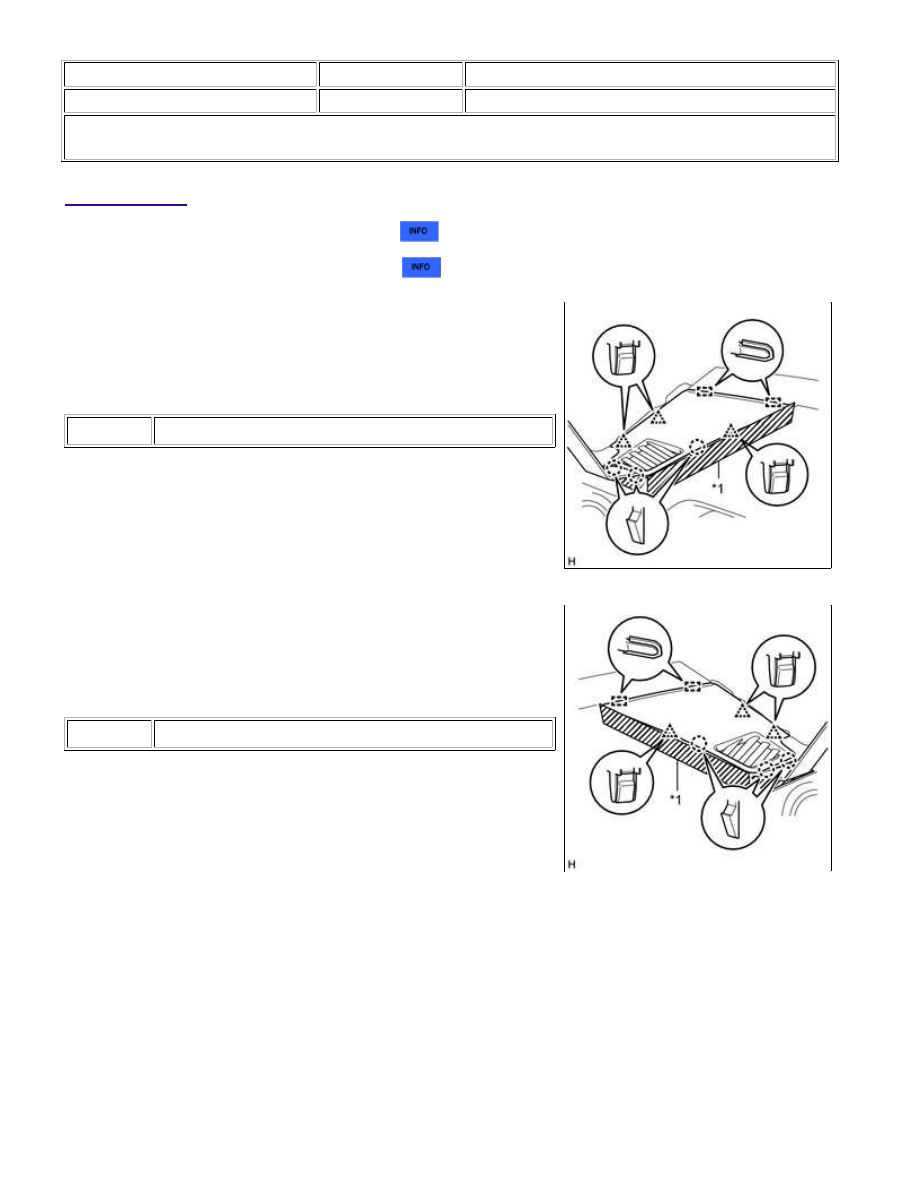

(a) Apply protective tape as shown in the illustration.

(b) Using moulding remover B, detach the 3 clips, 3 claws and 2

guides and remove the No. 1 instrument panel speaker panel

sub-assembly.

4. REMOVE NO. 2 INSTRUMENT PANEL SPEAKER PANEL

SUB-ASSEMBLY

Text in Illustration

*1

Protective Tape

(a) Apply protective tape as shown in the illustration.

(b) Using moulding remover B, detach the 3 clips, 3 claws and 2

guides and remove the No. 2 instrument panel speaker panel

sub-assembly.

5. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY LH

AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for CrewMax)...
