replace the spider bearing.

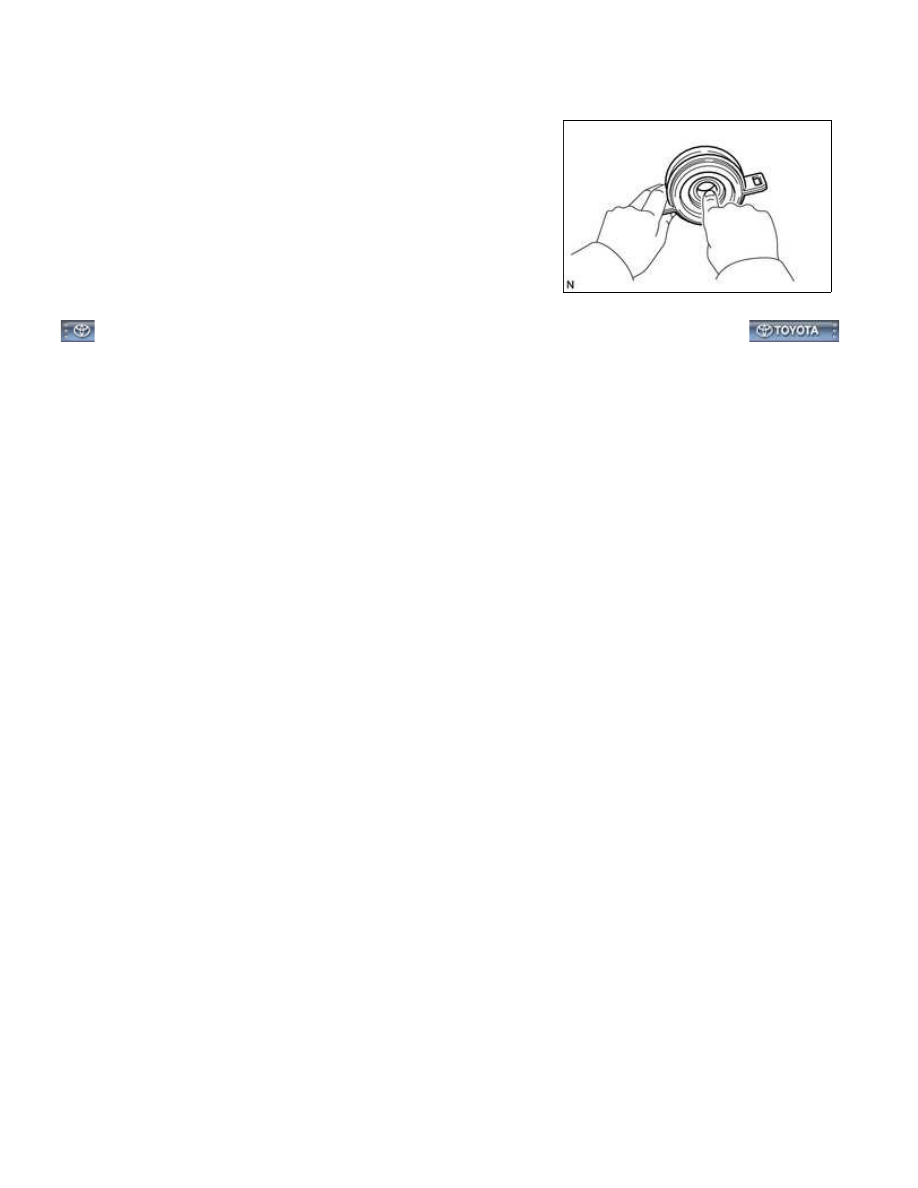

3. INSPECT NO. 1 CENTER SUPPORT BEARING ASSEMBLY

(a) Check that the bearing turns freely.

If the bearing is damaged, worn, or does not turn freely,

replace it.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HBS00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD): REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

REASSEMBLY

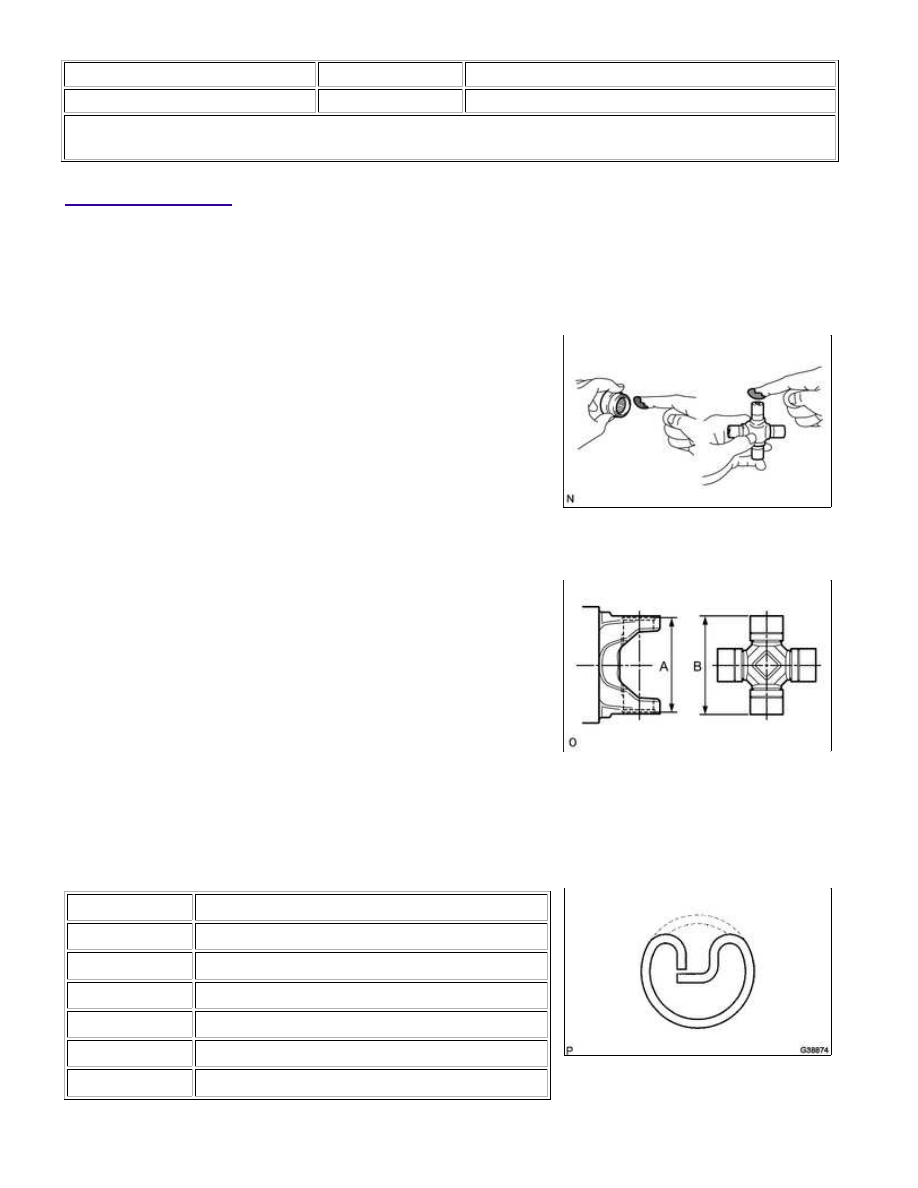

1. INSTALL REAR PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

HINT:

Use the same installation procedure for both the front and rear propeller shaft universal joint spider

bearings.

(a) Apply MP grease to a new spider and 4 new bearings.

NOTICE:

Be careful not to apply too much grease.

(b) Measure dimension A between the snap ring grooves.

(c) Install the 4 spider bearings to the spider journal portions, and

When measuring dimension B, fix the spider and spider bearings

in a vise and hold them firmly together.

(d) w/o Grease Fitting Spider Bearing:

(1) Select snap rings to make dimensions A and B the same.

Snap ring type for steel yoke:

COLOR

THICKNESS

Purple

1.46 mm (0.0574 in.)

Black

1.49 mm (0.0586 in.)

Copper

1.51 mm (0.0594 in.)

White

1.56 mm (0.0614 in.)

Yellow

1.59 mm (0.0625 in.)

Blue

1.64 mm (0.0646 in.)

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

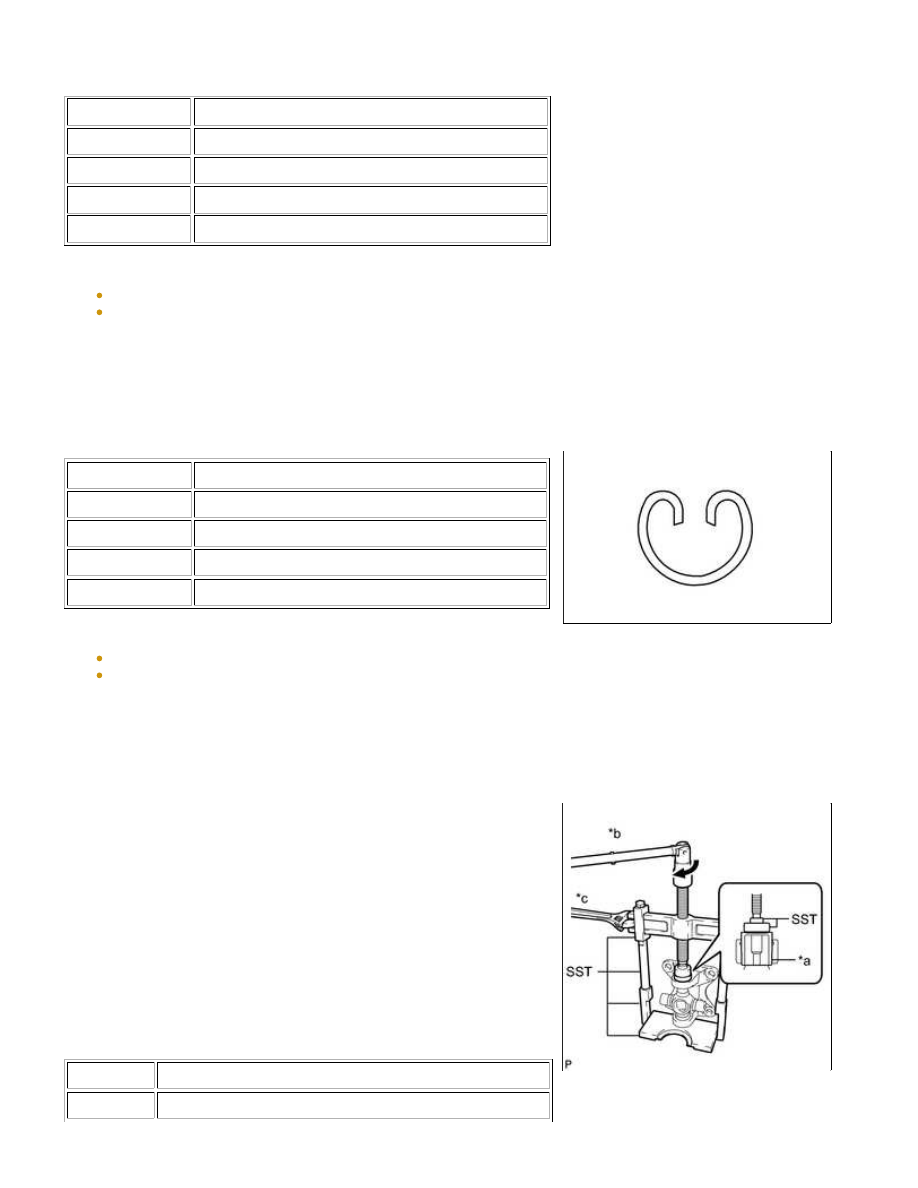

Snap ring type for aluminum yoke:

COLOR

THICKNESS

Black

1.52 mm (0.0598 in.)

Black

1.54 mm (0.0606 in.)

Black

1.57 mm (0.0618 in.)

Black

1.62 mm (0.0638 in.)

NOTICE:

(1) Select snap rings to make dimensions A and B the same.

Snap ring type:

COLOR

THICKNESS

Black

1.49 mm (0.0586 in.)

Copper

1.51 mm (0.0594 in.)

White

1.56 mm (0.0614 in.)

Yellow

1.59 mm (0.0625 in.)

NOTICE:

(g) Using SST, press the universal joint spider bearing into the

flange yoke until the groove can be seen.

SST: 09336-16010

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04020

09955-04051

09957-04010

SST: 09950-60010

09951-00290

Text in Illustration

*a

Spider Bearing

*b

Turn

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

*c

Hold

NOTICE:

Confirm that the universal joint spider moves smoothly while

pressing in the bearing.

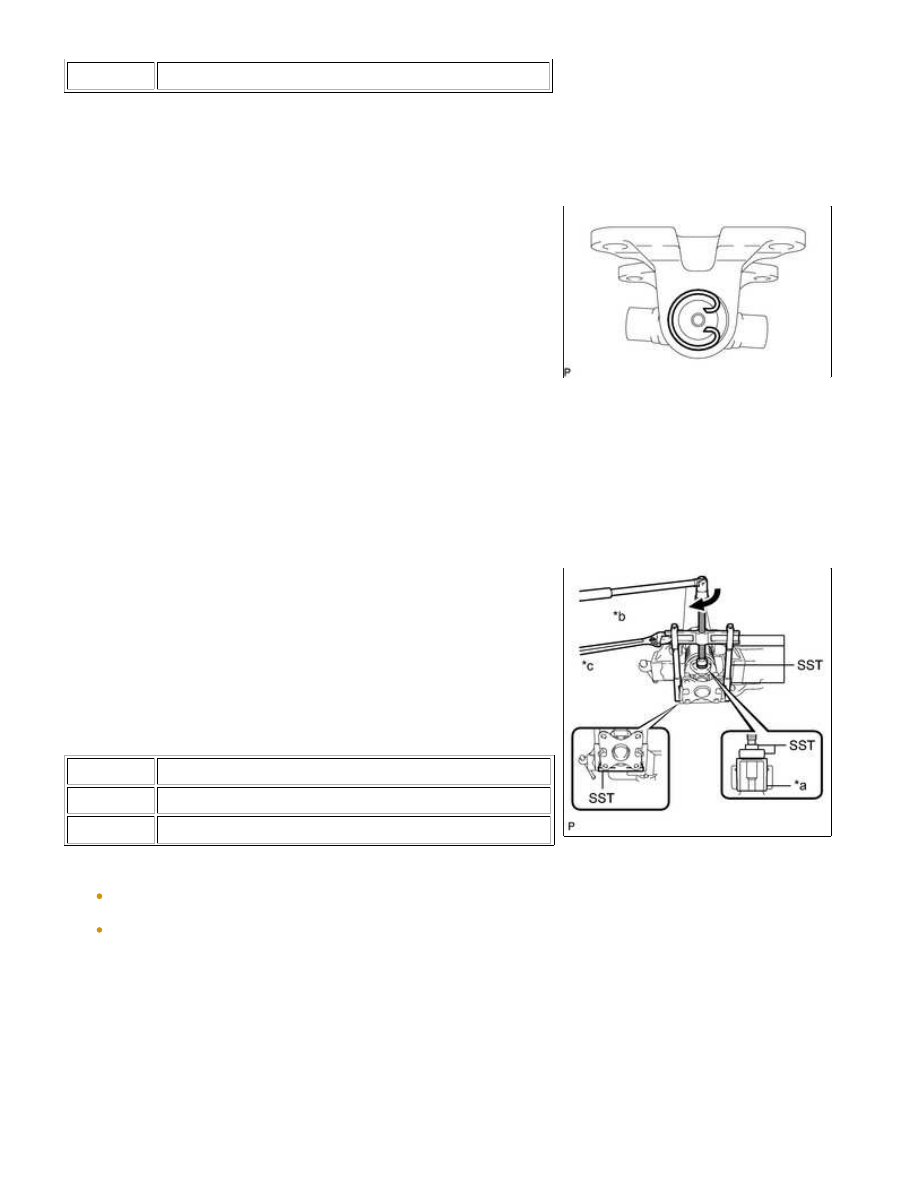

(h) Using needle-nose pliers, install the previously selected snap

Use the same installation procedure for the universal joint spider

bearing on the opposite side.

(i) Temporarily install the spider and 2 universal joint spider bearings into the shaft yoke.

(j) Using SST, press the universal joint spider bearing into the shaft

yoke until the groove can be seen.

SST: 09336-16010

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04020

09955-04051

09957-04010

SST: 09950-60010

09951-00290

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

NOTICE:

Position SST (09336-16010) so that the cutout faces the shaft
tube.
Confirm that the universal joint spider moves smoothly while
pressing in the bearing.
