NOTICE:

Torque:

338 N·m {3446 kgf·cm, 249ft·lbf}

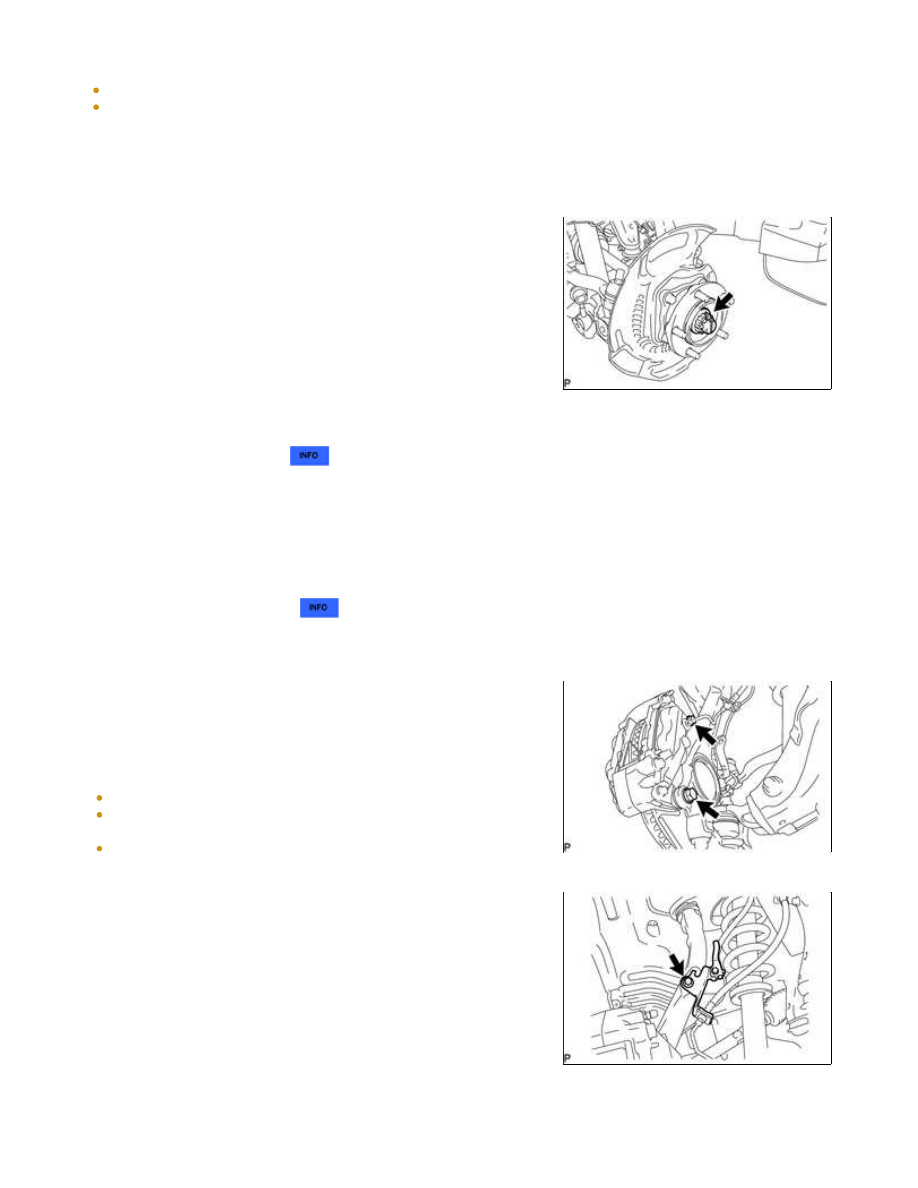

(c) Install the front wheel adjusting lock cap and a new cotter pin.

4. INSPECT FRONT AXLE HUB

(a) Inspect the front axle hub



.

5. INSTALL FRONT AXLE HUB GREASE CAP LH (for 4WD)

(a) Install the axle hub grease cap.

NOTICE:

Make sure to securely fit the bearing to the axle hub.

6. INSTALL FRONT DISC LH

7. CONNECT FRONT DISC BRAKE CALIPER ASSEMBLY LH

(a) Connect the front disc brake caliper and install 2 new bolts.

Torque:

99 N·m {1010 kgf·cm, 73ft·lbf}

NOTICE:

Do not twist the flexible hose.
Make sure that the bolts are free from damage and foreign
matter.
Do not overtighten the bolts.

(b) Connect the brake tube bracket to the steering knuckle with the

bolt.

Torque:

29 N·m {296 kgf·cm, 21ft·lbf}

8. INSTALL FRONT WHEEL

AXLE: FRONT AXLE HUB: INSTALLATION; 2015 MY Tundra [08/...

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

9. CHECK SPEED SENSOR SIGNAL

(a) Check the speed sensor signal



.

AXLE: FRONT AXLE HUB: INSTALLATION; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002A7C01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: FRONT AXLE HUB BOLT: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

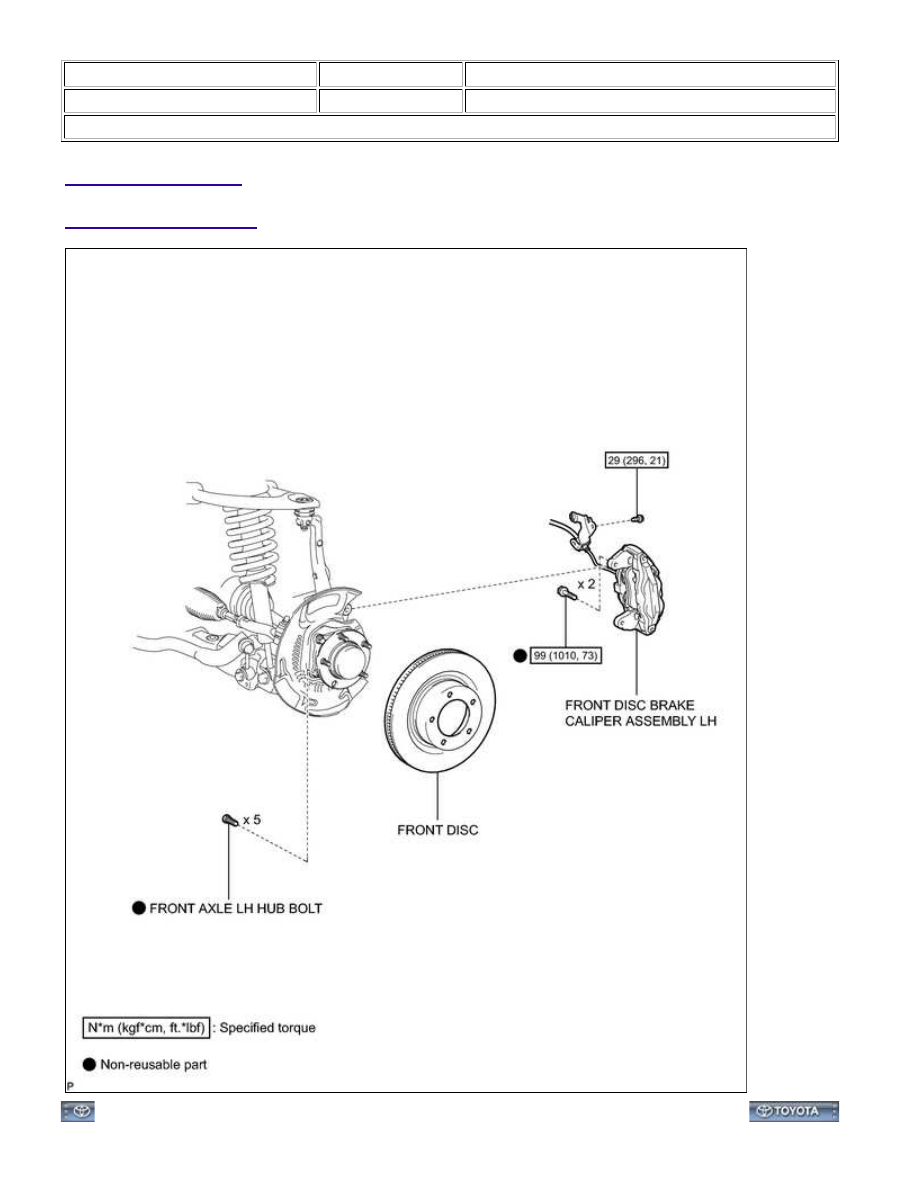

COMPONENTS

ILLUSTRATION

AXLE: FRONT AXLE HUB BOLT: COMPONENTS; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000306I014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: FRONT AXLE HUB BOLT: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

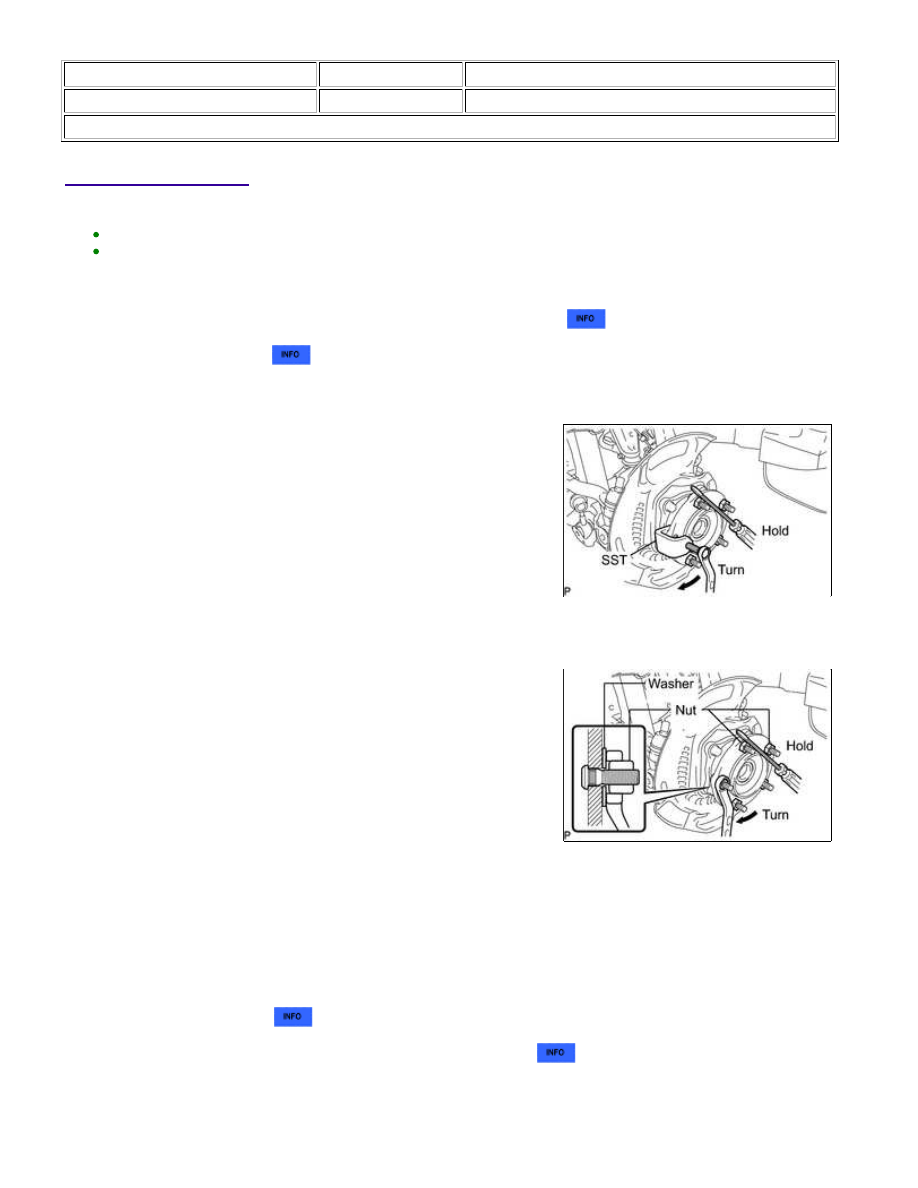

REPLACEMENT

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. REMOVE FRONT WHEEL

2. DISCONNECT FRONT DISC BRAKE CALIPER ASSEMBLY LH

3. REMOVE FRONT DISC

4. REMOVE FRONT AXLE LH HUB BOLT

(a) Using SST and a screwdriver or equivalent to hold the axle hub,

remove the front axle hub bolt.

SST: 09650-17011

NOTICE:

(a) Temporarily install a washer and hub nut to a new hub bolt as

shown in the illustration.

NOTICE:

Install hub nuts to prevent damage to the hub bolts.

(c) Remove the washer and hub nut.

NOTICE:

7. CONNECT FRONT DISC BRAKE CALIPER ASSEMBLY LH

8. INSTALL FRONT WHEEL

Torque:
