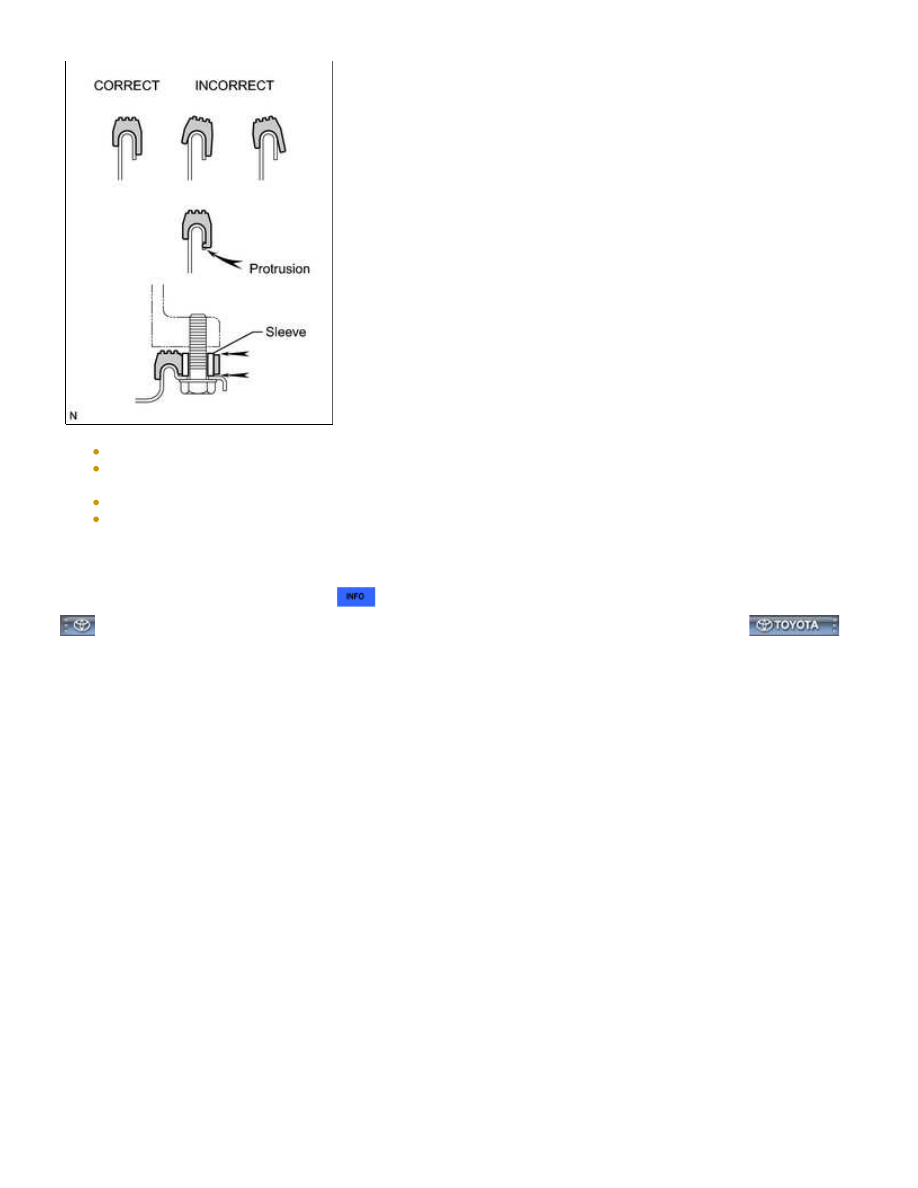

Make sure that there is no oil or foreign matter on the gasket seal surface and oil pan contact surface.
Install the gasket so that there is no slack in the gasket, and make sure the seal surface's entire
circumference is level.
Make sure that the 9 gasket drop prevention protrusions are set on the oil pan.
When tightening the oil pan, make sure that the gasket is not pinched between the gasket tightening
area's sleeve and the transmission's seal surface.

5. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKZ049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

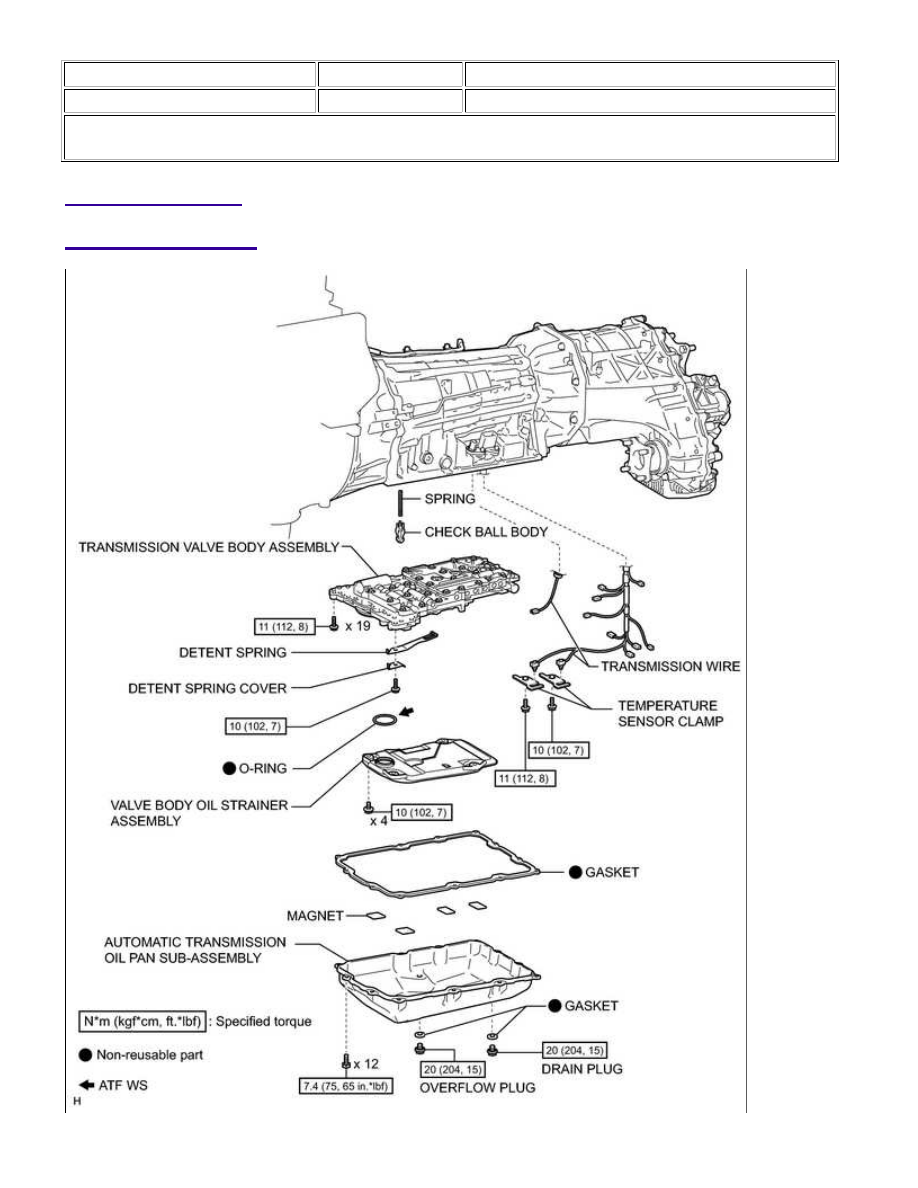

Title: AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014

-        ]

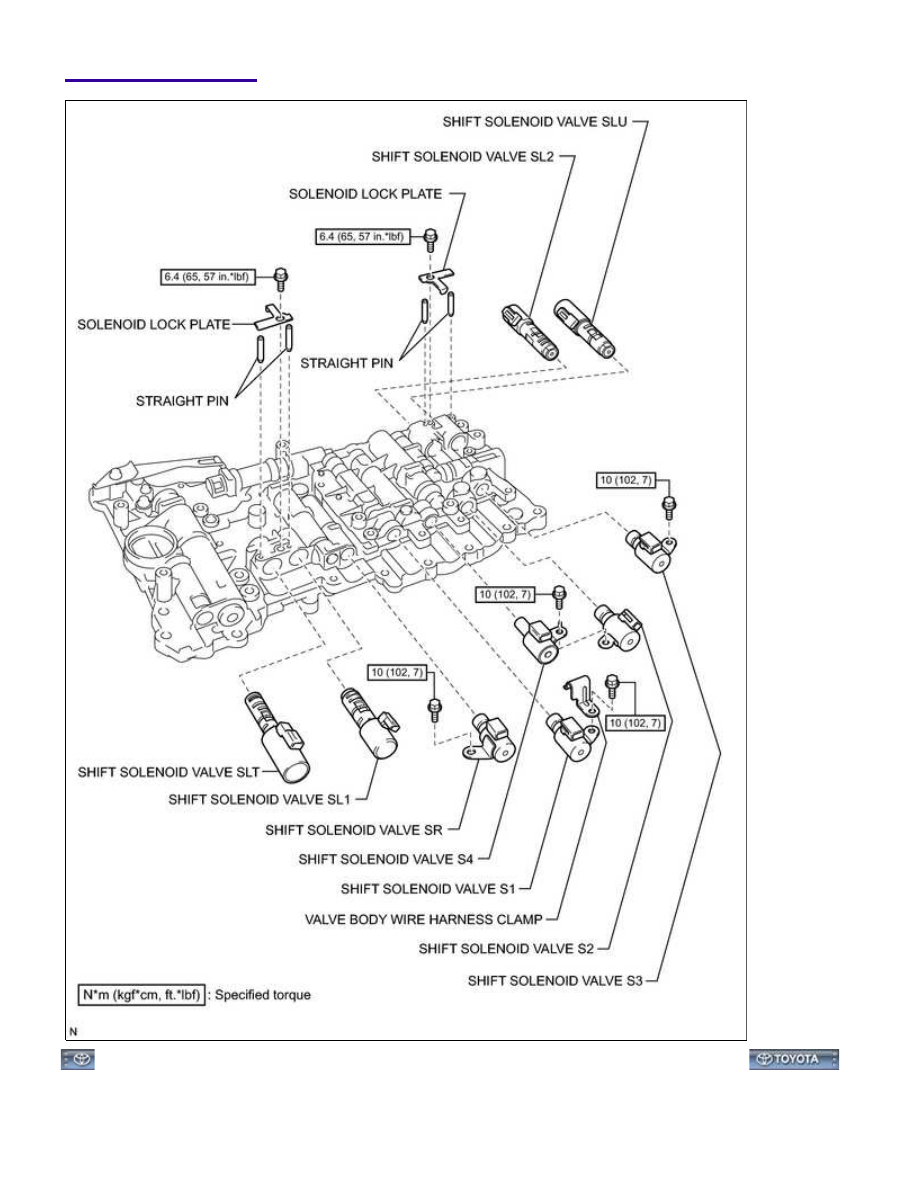

COMPONENTS

ILLUSTRATION

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

ILLUSTRATION

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013CM05KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

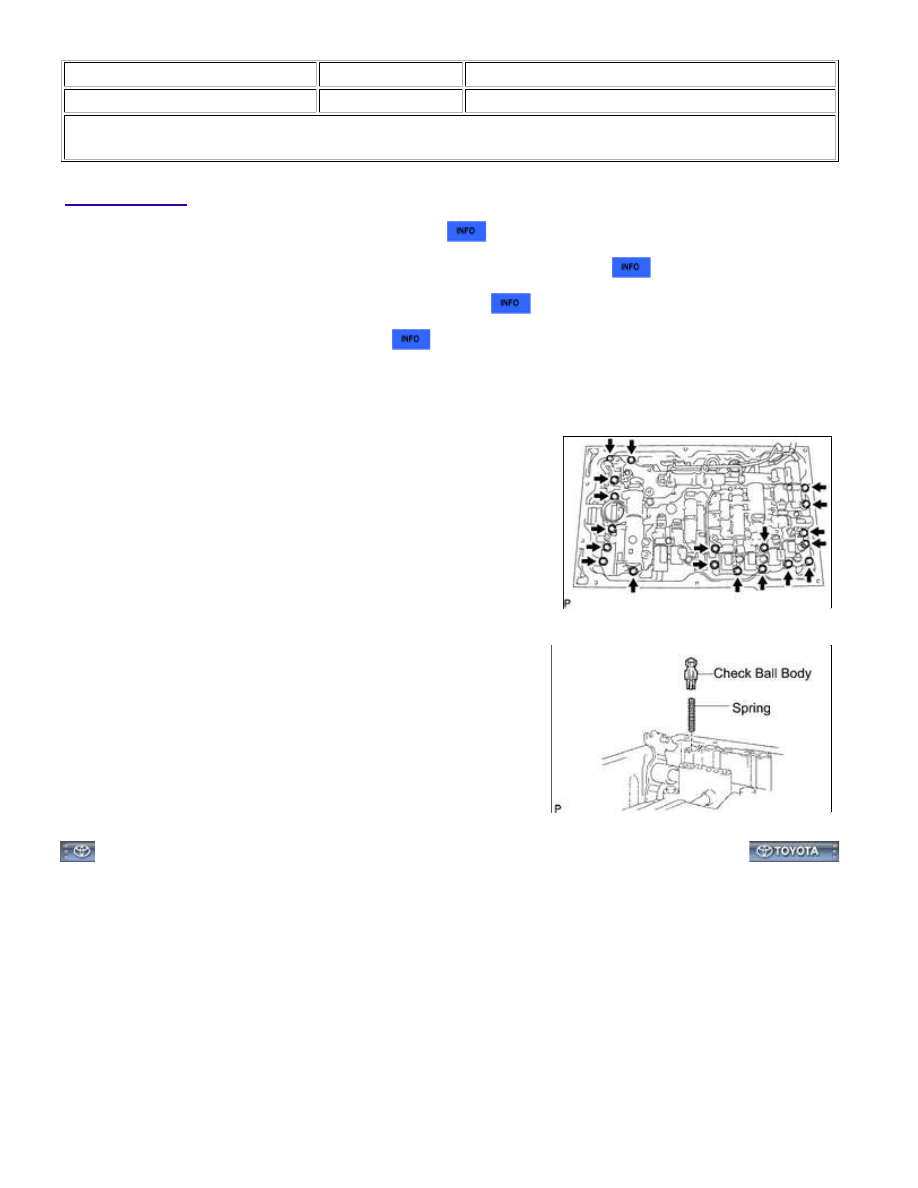

REMOVAL

1. DRAIN AUTOMATIC TRANSMISSION FLUID

2. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

3. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

4. DISCONNECT TRANSMISSION WIRE

5. REMOVE TRANSMISSION VALVE BODY ASSEMBLY

(a) Remove the bolt, detent spring cover and detent spring.

(b) Remove the 19 bolts and valve body.

(c) Remove the check ball body and spring.

NOTICE:

Do not drop the check ball body and spring.

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY...
