(d) Install the drain plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

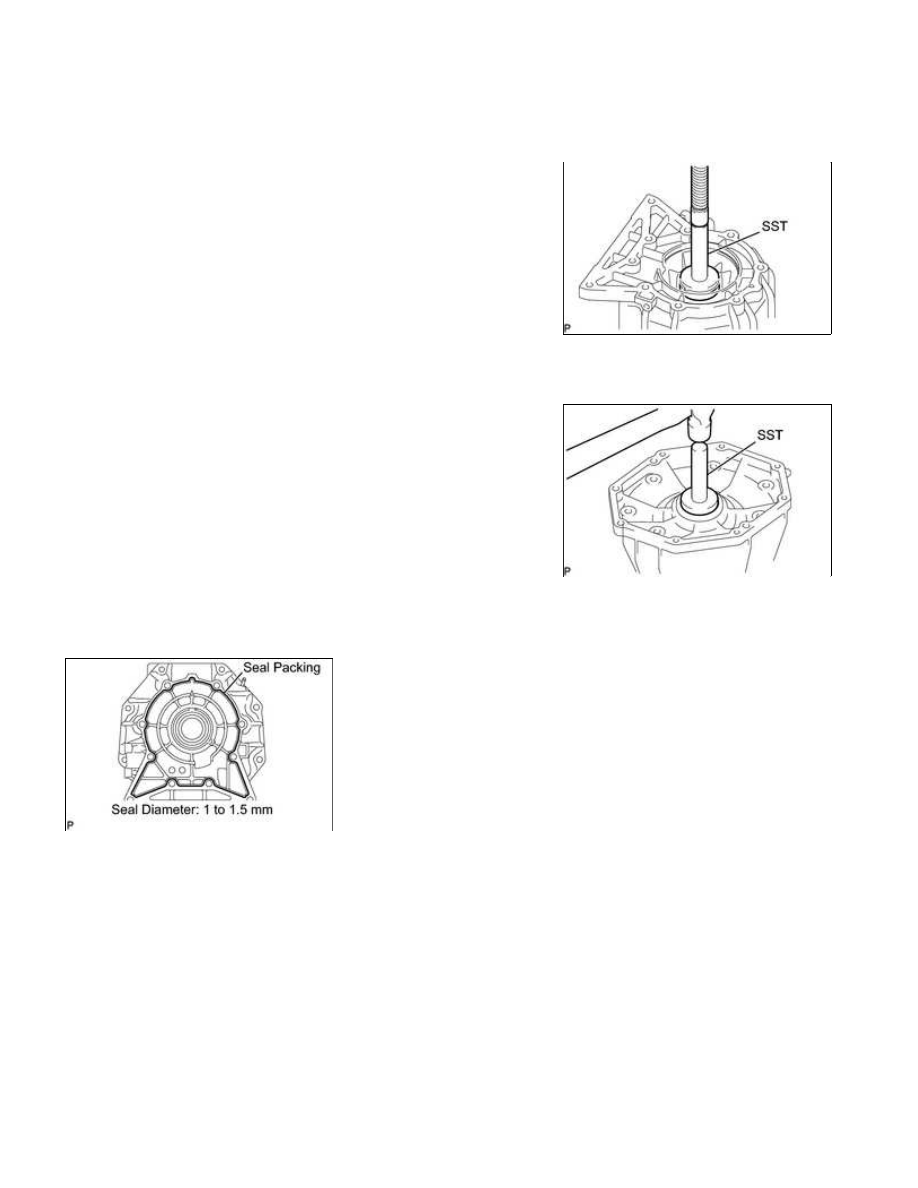

71. INSTALL TRANSFER CASE ADAPTER RADIAL BALL

BEARING

(a) Using SST and a press, press in the bearing.

SST: 09950-60010

09951-00650

SST: 09950-70010

09951-07150

(b) Using a screwdriver, install the snap ring.

72. INSTALL TRANSMISSION CASE ADAPTER OIL SEAL

Standard depth:

0 to 0.1 mm (0 to 0.00394 in.)

SST: 09950-60010

09951-00650

SST: 09950-70010

09951-07150

73. INSTALL TRANSFER ADAPTER REAR

Seal packing:

Toyota Genuine Seal Packing 1281,

Three Bond 1281 or equivalent

Seal diameter:

1.0 to 1.5 mm (0.0394 to 0.0591 in.)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

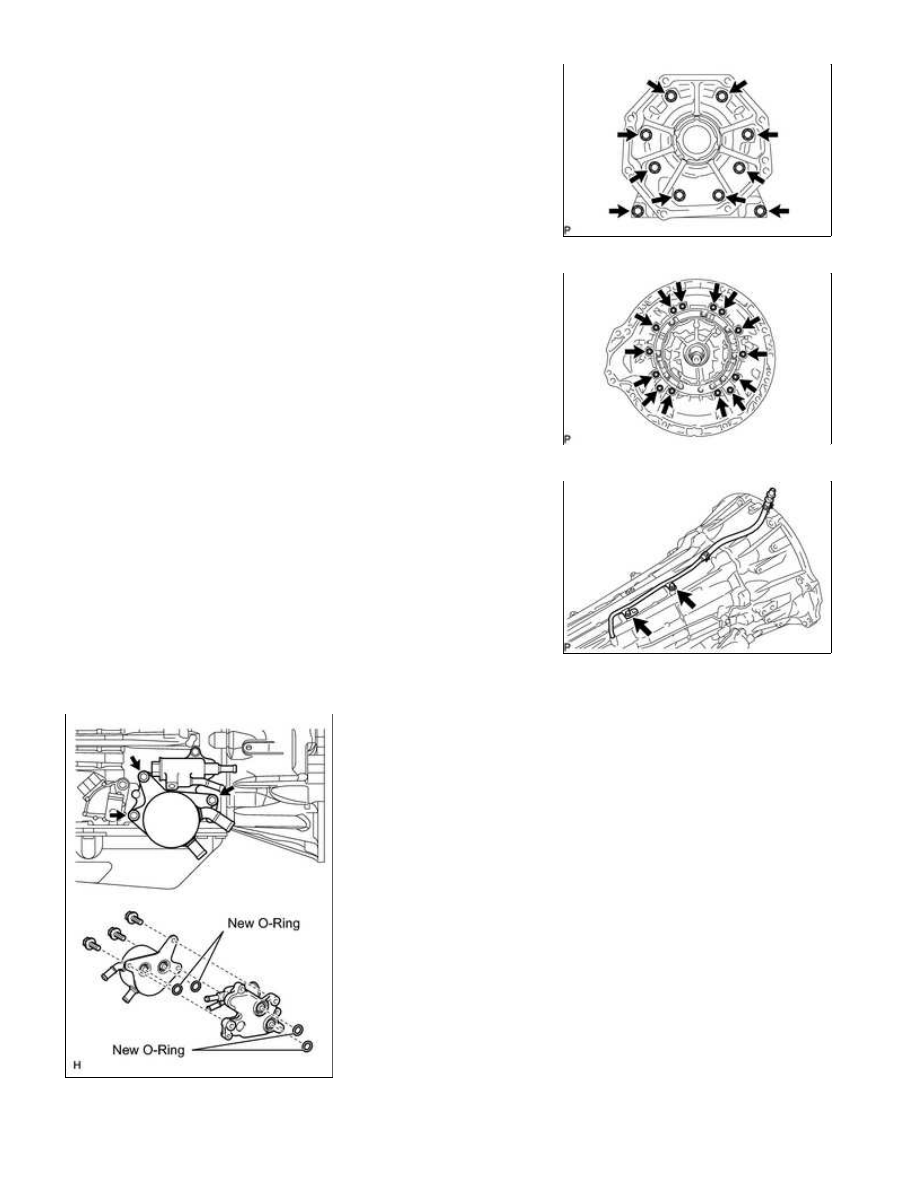

(c) Install the rear adaptor transfer with the 10 bolts.

Torque:

34 N·m {345 kgf·cm, 25ft·lbf}

74. INSTALL AUTOMATIC TRANSMISSION HOUSING

(b) Install the transmission housing with the 14 bolts.

Torque:

34 N·m {345 kgf·cm, 25ft·lbf}

75. INSTALL AUTOMATIC TRANSMISSION BREATHER

TUBE

(a) Coat a new O-ring with ATF and install it to the breather tube.

(b) Install the breather tube with the 2 bolts.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

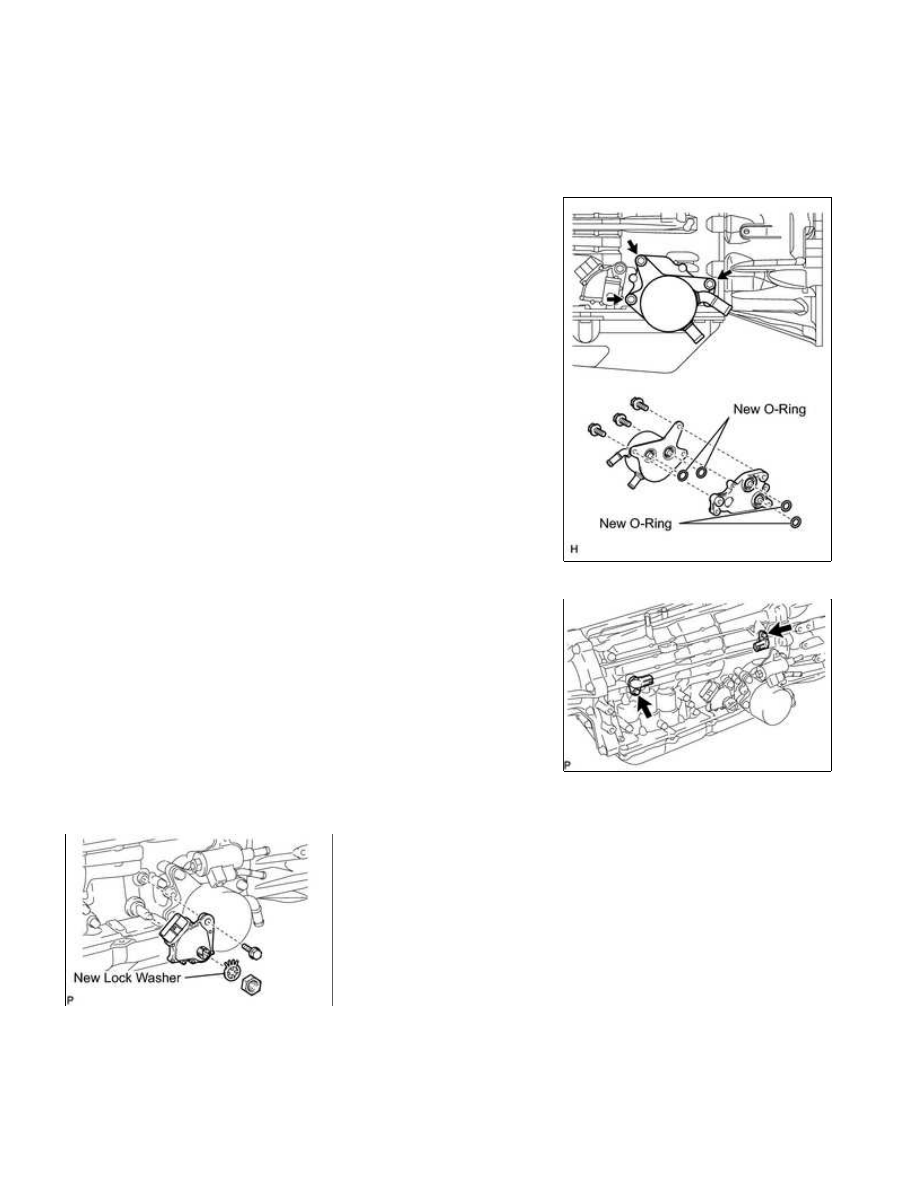

76. INSTALL TRANSMISSION OIL COOLER ASSEMBLY

(a) w/ Trailer Towing System:

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(1) Coat 4 new O-rings with ATF.

(2) Install the 4 O-rings, transmission oil cooler and transmission oil thermostat to the automatic

transmission assembly with the 3 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) w/o Trailer Towing System:

(1) Coat 4 new O-rings with ATF.

(2) Install the 4 O-rings, transmission oil cooler and

transmission oil cooler spacer to the automatic transmission

assembly with the 3 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

77. INSTALL SPEED SENSOR

(a) Coat 2 new O-rings with ATF, and install them to the speed

sensors.

(b) Install the 2 speed sensors.

(c) Install the 2 bolts.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

78. INSTALL PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Install the park/neutral position switch to the manual valve lever shaft, and temporarily install the

adjusting bolt.

(b) Install a new lock washer and the nut.

Torque:

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

6.9 N·m {70 kgf·cm, 61in·lbf}

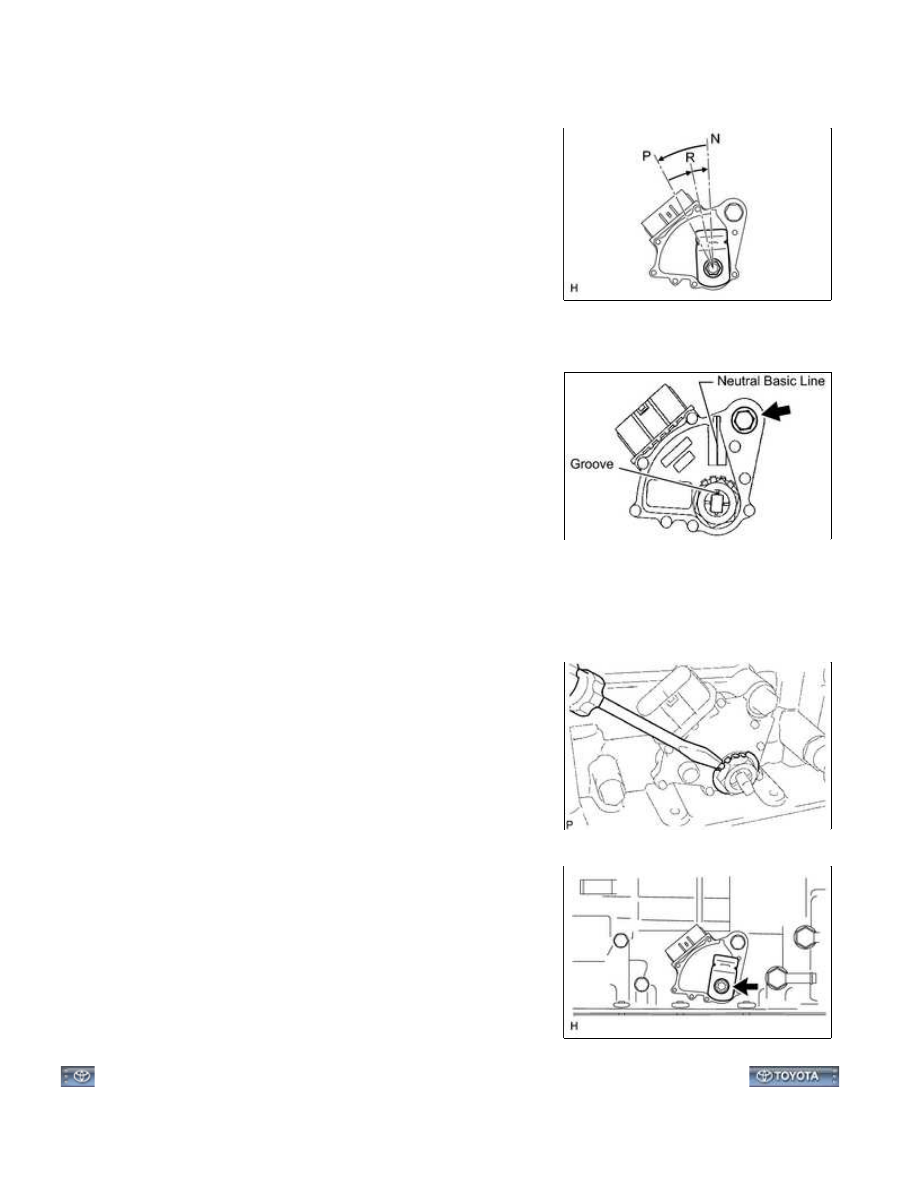

(c) Temporarily install the control shaft lever RH.

(d) Turn the control shaft lever RH counterclockwise until it stops,

and then turn it clockwise 2 notches to set it to the N position.

(e) Remove the control shaft lever RH.

(f) Align the groove with the neutral basic line.

(g) Hold the switch in position and tighten the bolt.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

(a) Install the control shaft lever RH with the washer and nut.

Torque:

16 N·m {163 kgf·cm, 12ft·lbf}
