Toyota Tundra (2015 year). Manual - part 727

Text in Illustration

*a

B

REPLACE ECM

C

REPAIR OR REPLACE HARNESS OR CONNECTOR

(ECM - 4 WHEEL DRIVE CONTROL ECU, TRANSFER

INDICATOR SWITCH)

A

REPLACE ECM

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000WP10I9X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: Transmission Control Switch

Circuit; 2015 MY Tundra [08/2014 -        ]

Transmission Control Switch Circuit

DESCRIPTION

When moving the shift lever into the S position using the transmission control switch, it is possible to switch the

shift range position between "1" (1st range) and "6" (6th range).

Shifting to "+" once raises the shift range position by one, and shifting to "-" lowers the shift range position by

one.

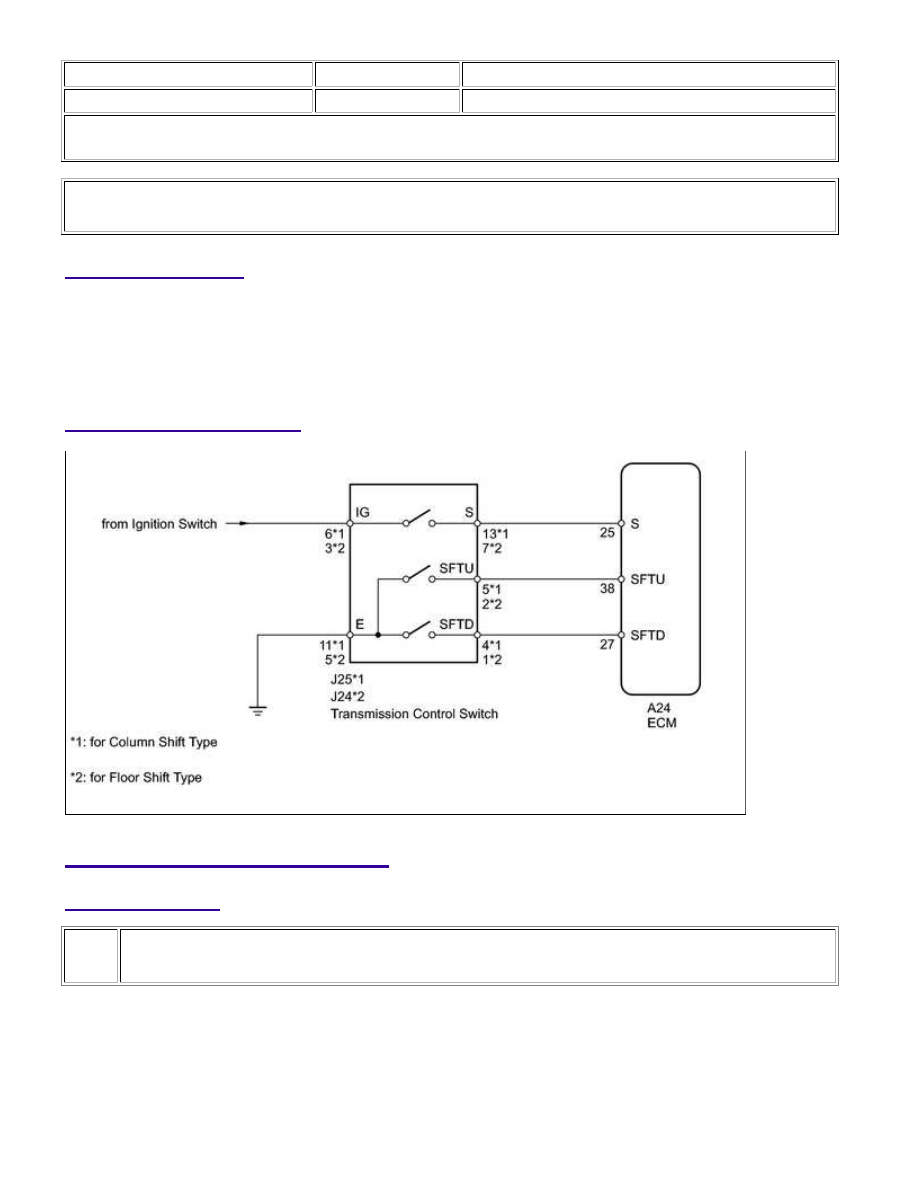

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT TRANSMISSION CONTROL SWITCH

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

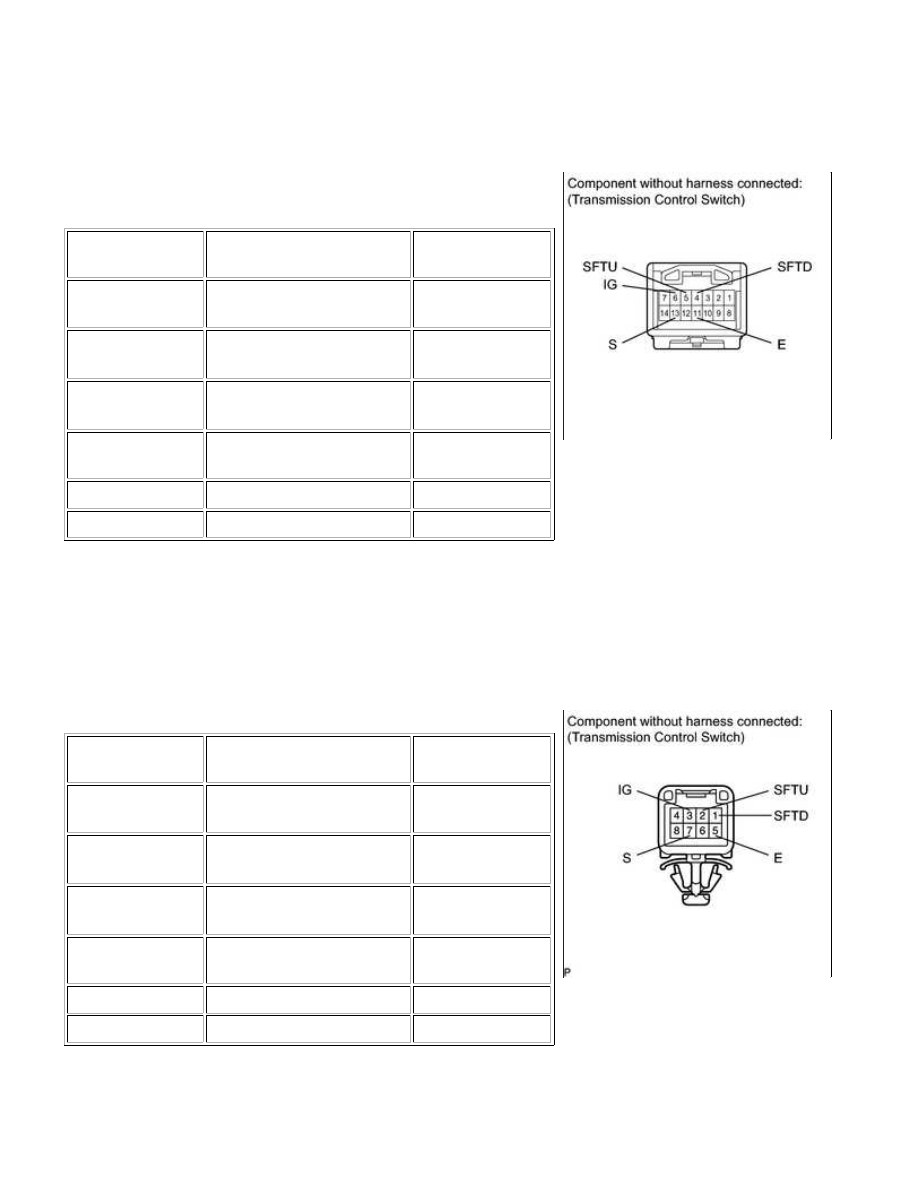

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

6 (IG) - 13 (S)

Shift lever position on S, "+"

or "-"

Below 1 Ω

5 (SFTU) - 11 (E)

Shift lever held in "+"

(Up-shift)

Below 1 Ω

4 (SFTD) - 11 (E)

Shift lever held in "-"

(Down-shift)

Below 1 Ω

6 (IG) - 13 (S)

Shift lever position not on S,

"+" or "-"

10 kΩ or higher

5 (SFTU) - 11 (E)

Shift lever position on S

10 kΩ or higher

4 (SFTD) - 11 (E)

Shift lever position on S

10 kΩ or higher

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 (IG) - 7 (S)

Shift lever position on S, "+"

or "-"

Below 1 Ω

2 (SFTU) - 5 (E)

Shift lever held in "+"

(Up-shift)

Below 1 Ω

1 (SFTD) - 5 (E)

Shift lever held in "-"

(Down-shift)

Below 1 Ω

3 (IG) - 7 (S)

Shift lever position not on S,

"+" or "-"

10 kΩ or higher

2 (SFTU) - 5 (E)

Shift lever position on S

10 kΩ or higher

1 (SFTD) - 5 (E)

Shift lever position on S

10 kΩ or higher

Result

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE COLUMN SHIFT SHIFT LEVER

SUB-ASSEMBLY (TRANSMISSION CONTROL SWITCH)

C

REPLACE TRANSMISSION FLOOR SHIFT ASSEMBLY

(TRANSMISSION CONTROL SWITCH)

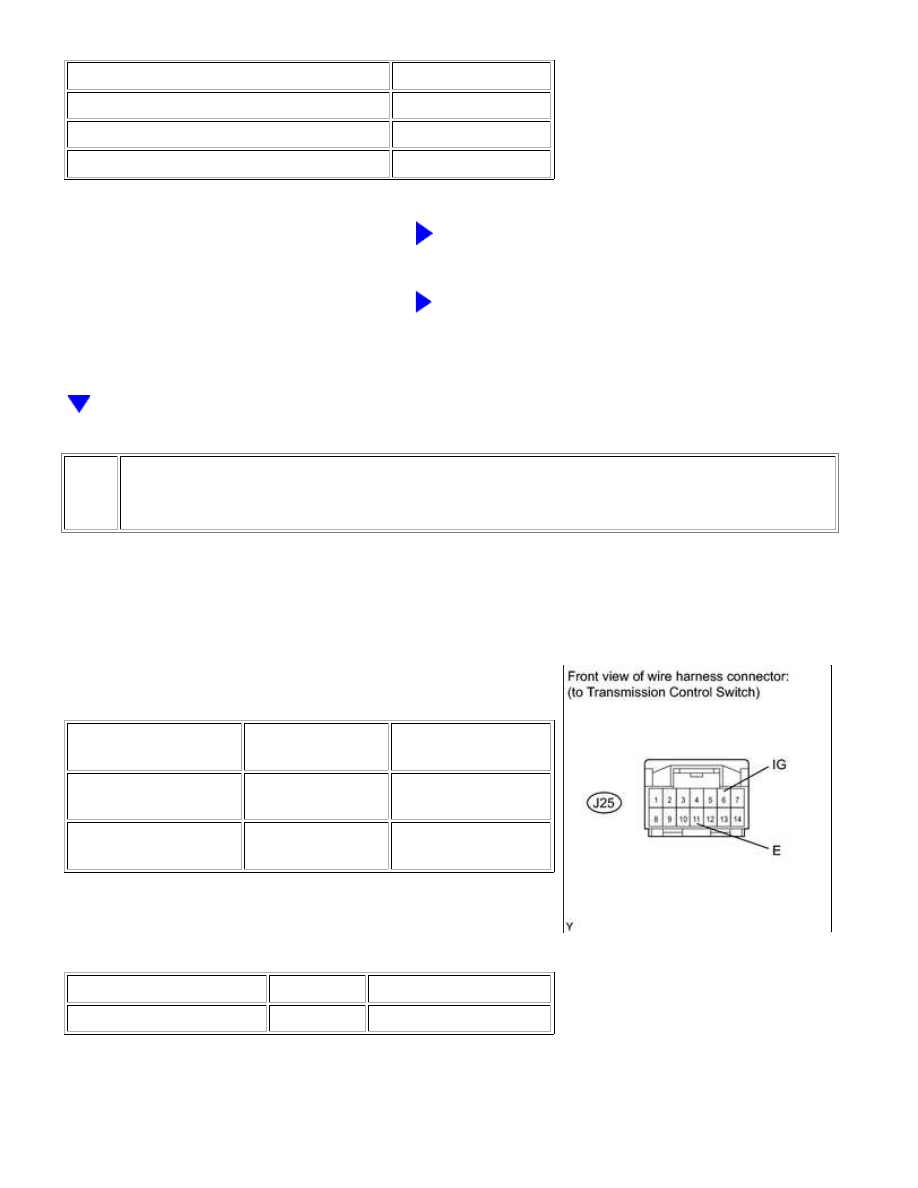

2.

CHECK HARNESS AND CONNECTOR (TRANSMISSION CONTROL SWITCH - BATTERY,
BODY GROUND)

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J25-6 (IG) - Body

ground

Ignition switch ON

11 to 14 V

J25-6 (IG) - Body

ground

Ignition switch off

Below 1 V

(3) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J25-11 (E) - Body ground

Always

Below 1 Ω

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
