Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION ASSEMBLY: REMOVAL; 2015 MY

Tundra [08/2014 -        ]

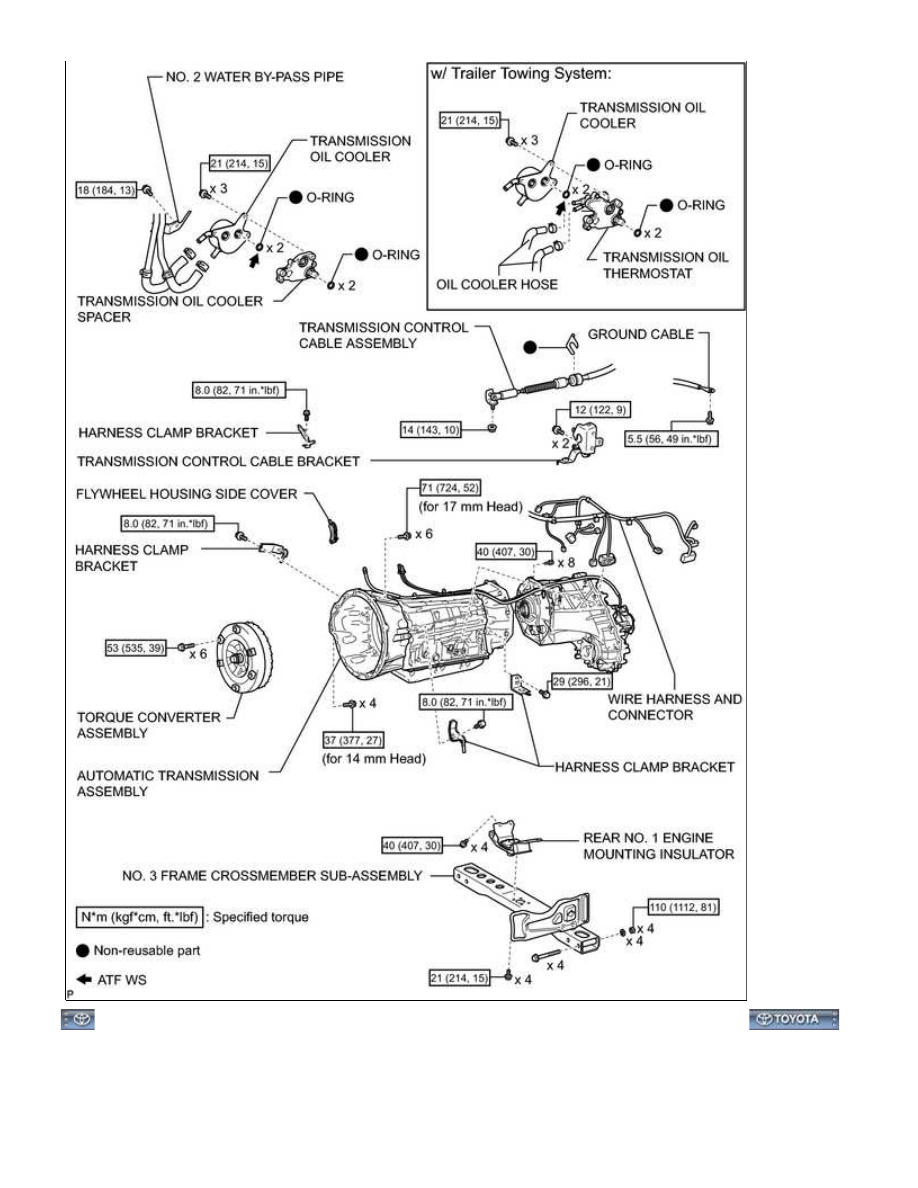

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE NO. 1 ENGINE UNDER COVER

4. DRAIN AUTOMATIC TRANSMISSION FLUID

5. DRAIN ENGINE COOLANT

6. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

7. REMOVE PROPELLER SHAFT ASSEMBLY

8. REMOVE FRONT EXHAUST PIPE ASSEMBLY

9. REMOVE STARTER ASSEMBLY

10. DISCONNECT TRANSMISSION CONTROL CABLE

ASSEMBLY

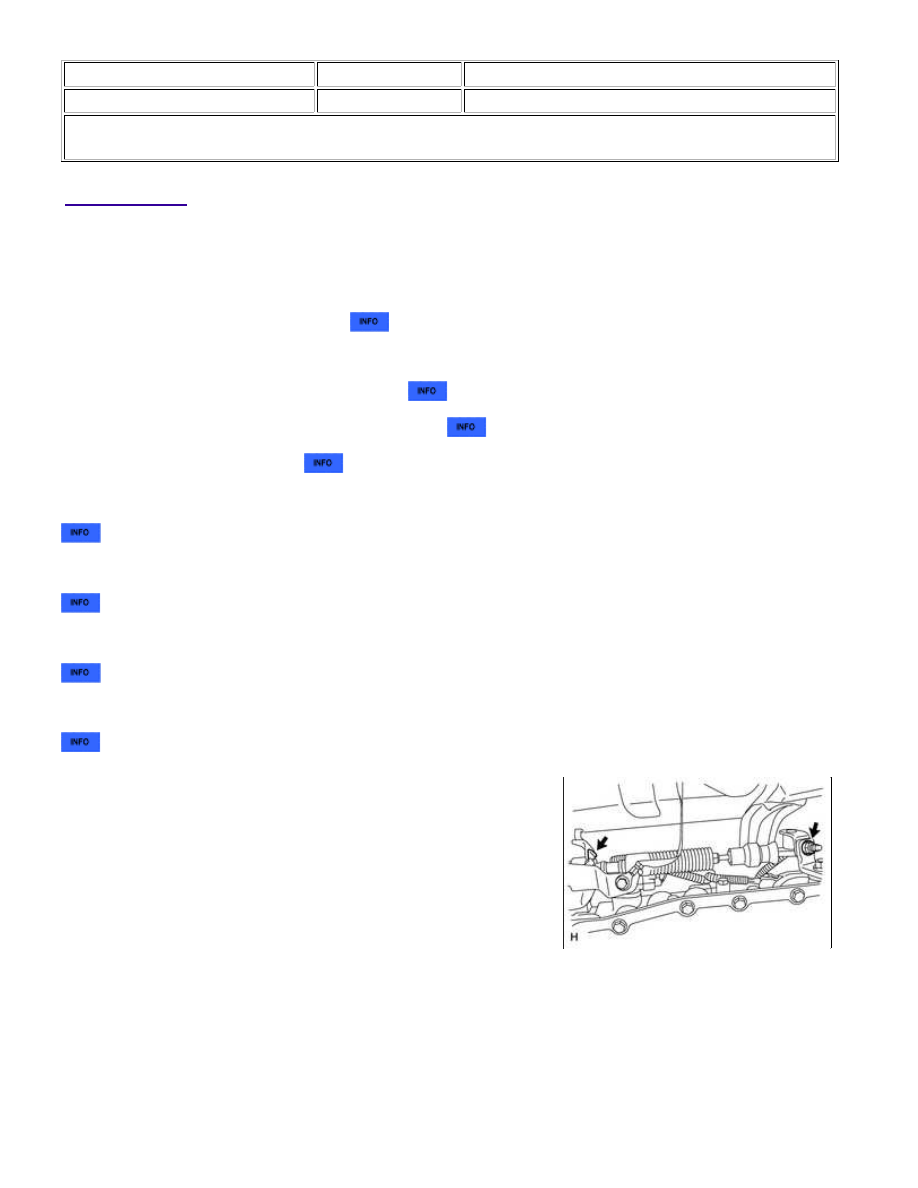

(a) Remove the nut and clip, and disconnect the shift control cable.

11. REMOVE DRIVE PLATE AND TORQUE CONVERTER SETTING BOLT

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Turn the crankshaft to gain access to the 6 bolts and remove

the bolts while holding the crankshaft pulley setting bolt with a

wrench.

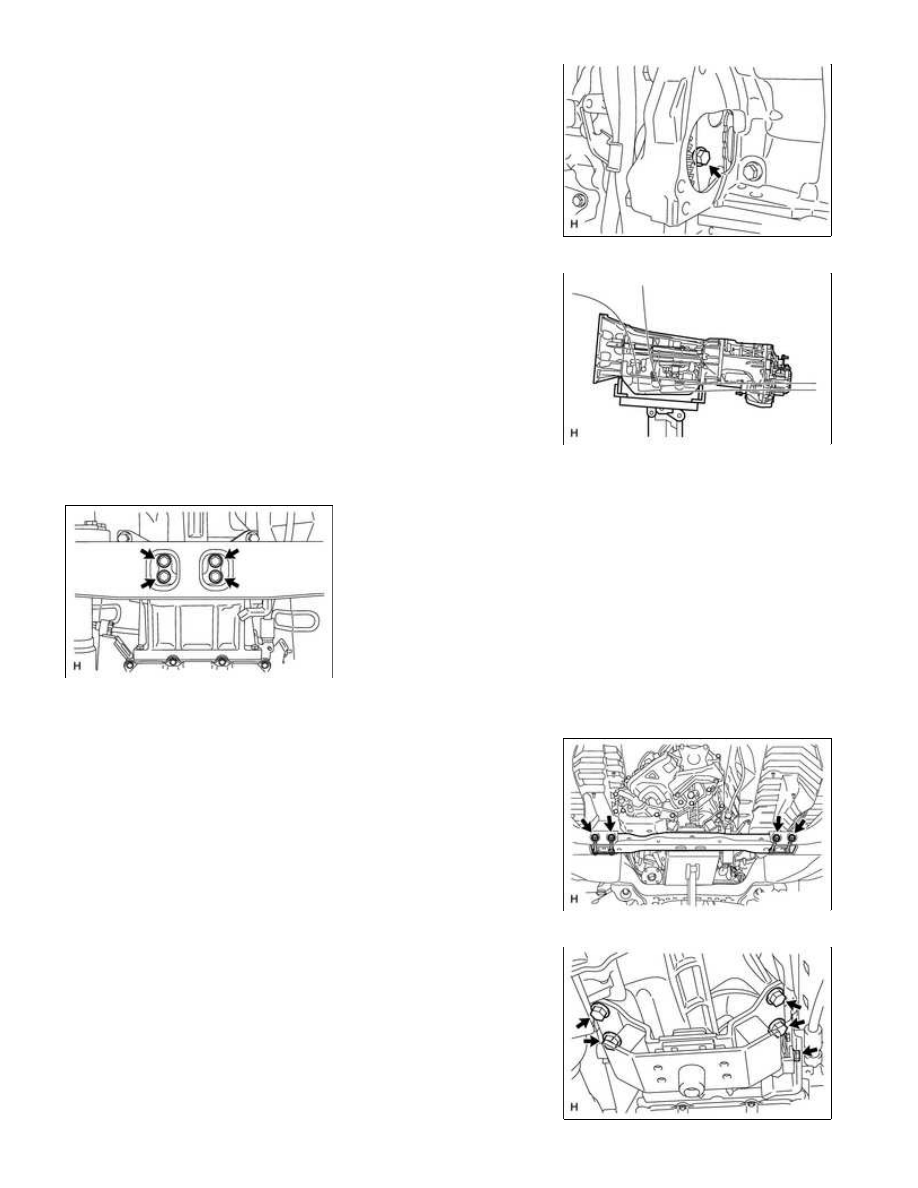

12. SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

(a) Support the transmission with a transmission jack. Lift the

transmission slightly from the crossmember.

13. REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

14. REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR

(a) Remove the 4 bolts and rear engine mounting insulator from the

transmission.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

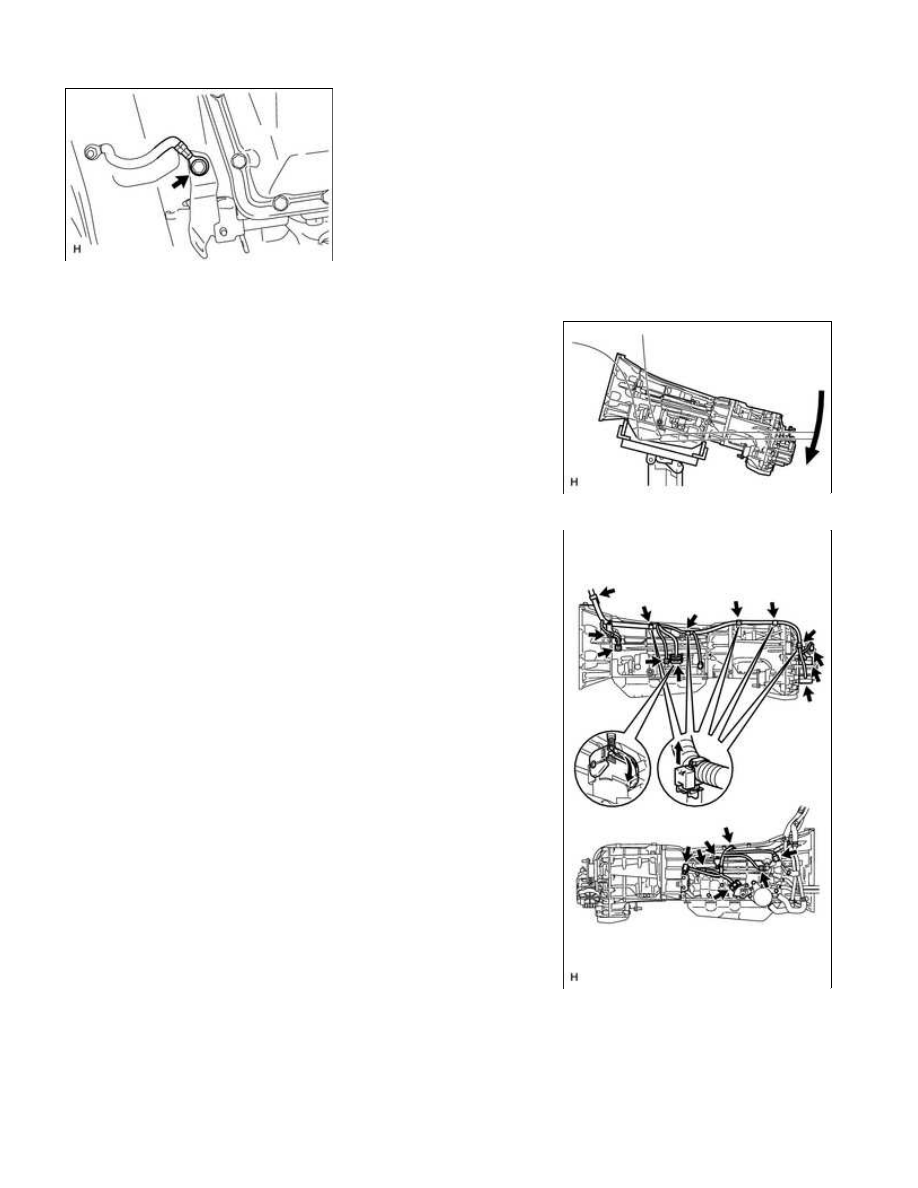

15. DISCONNECT WIRE HARNESS AND CONNECTOR

(a) Remove the bolt and disconnect the ground cable.

(b) Tilt the transmission downward.

NOTICE:

Make sure the cooling fan does not contact the fan shroud.

(c) Disconnect the park/neutral position switch connector, 2

transmission wire connectors, 2 speed sensor connectors and 3

transfer control side connectors.

HINT:

Detach the claw, press down the lever, and then disconnect the

transmission wire connector.

(d) Disconnect the 3 connector clamps and 7 harness clamps.

(e) Remove the 2 bolts and disconnect the harness clamps and wire harness.
