Toyota Tundra (2015 year). Manual - part 656

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y0A01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Column Shift Type):

INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

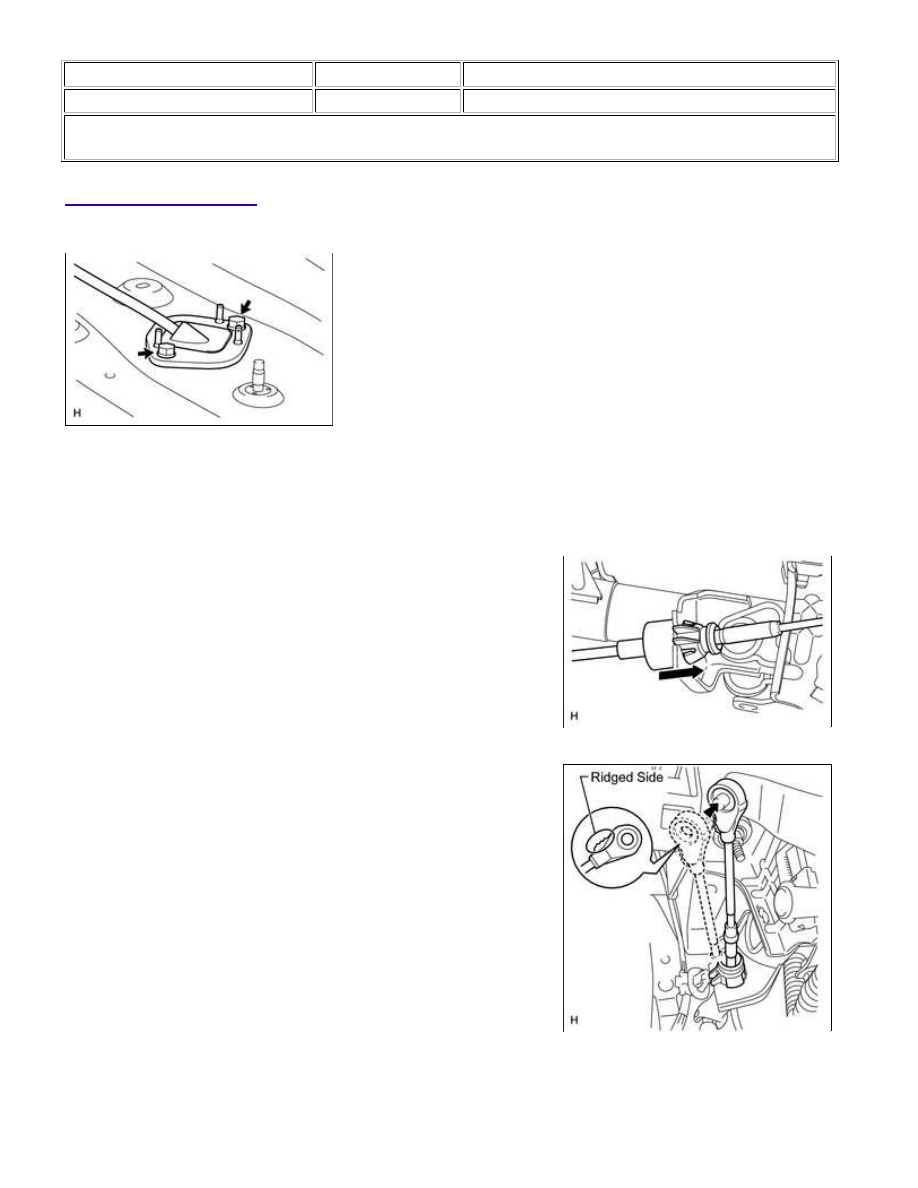

1. INSTALL COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Insert the column shift transmission control cable from the vehicle interior, and install the cable retainer

with the 2 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(b) Connect the cable to the steering column shaft bracket so that

the outer cable socket's claws attach securely.

(c) Connect the column shift transmission control cable end to the

column shift.

NOTICE:

Make sure to install the cable end so that the inner cable is not

twisted. Confirm that the cable end's ridged side is facing
upward.

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

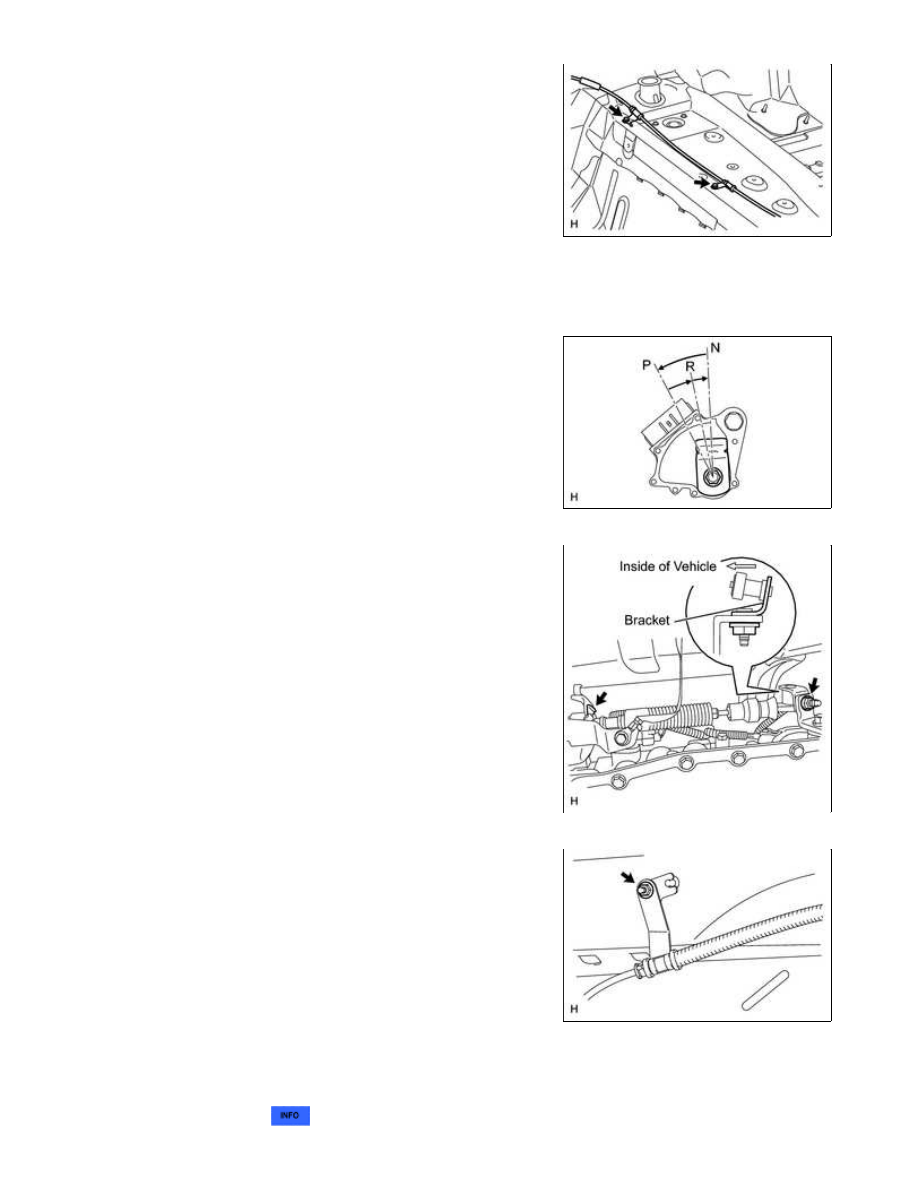

(d) Connect the 2 cable clamps with the 2 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(e) Return the floor carpet front LH side to its original position.

(f) Move the shift lever to the N position.

(g) Turn the control shaft lever counterclockwise until it stops, and

then turn it clockwise 2 notches to set it to the N position.

(h) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

NOTICE:

When connecting the cable to the transmission control shaft

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

2. INSTALL FRONT SEAT ASSEMBLY LH

(a) for Power Seat Type:

Install the front seat LH



.

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

(b) for Manual Seat Type:

Install the front seat LH



.

3. ADJUST SHIFT LEVER POSITION

4. INSPECT SHIFT LEVER POSITION

5. INSTALL UPPER STEERING COLUMN COVER

6. INSTALL LOWER STEERING COLUMN COVER

7. INSTALL CENTER LOWER INSTRUMENT COVER

8. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIR BAG ASSEMBLY

9. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

10. INSTALL COWL SIDE TRIM BOARD LH

11. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax)

12. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab)

13. INSTALL STEERING WHEEL ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZLL03OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

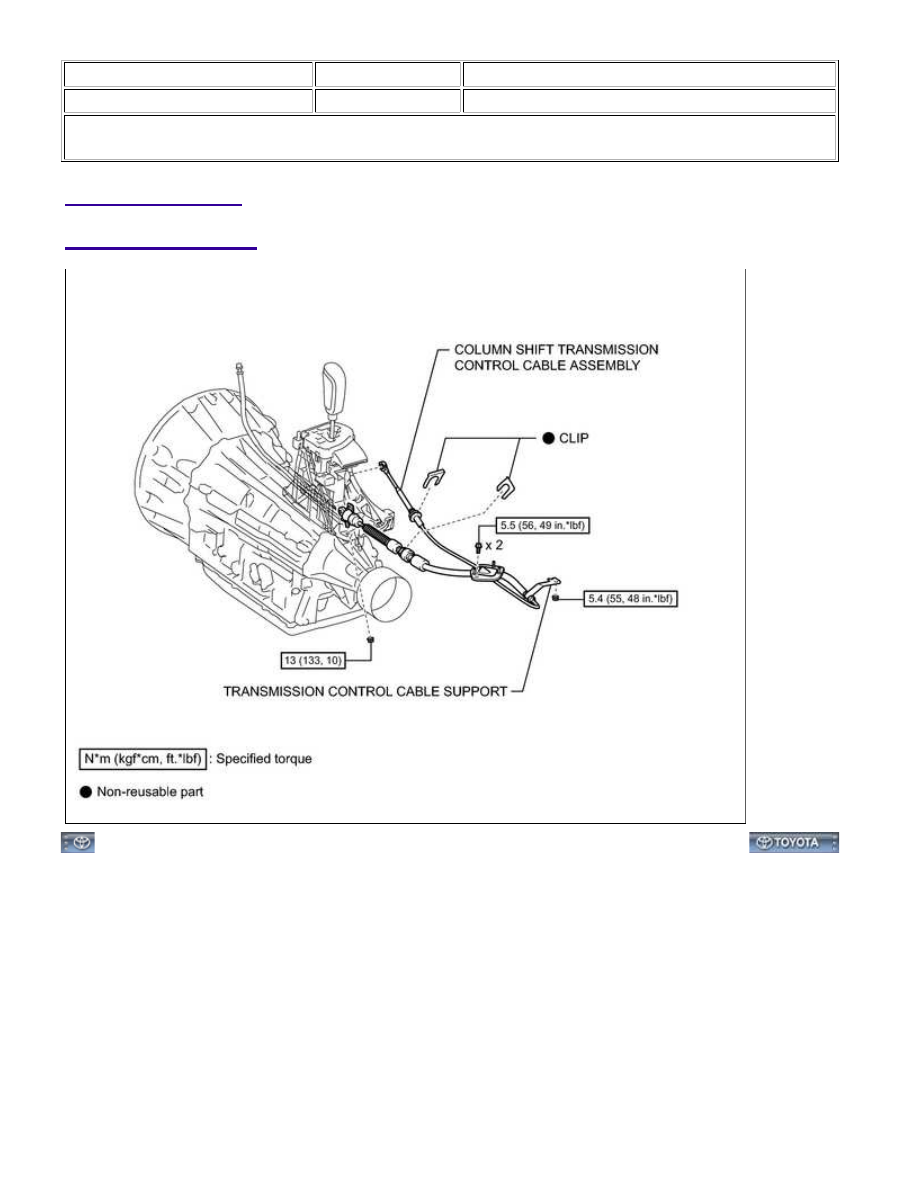

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...
