(b) Measure the resistance according to the value(s) in the table

below.

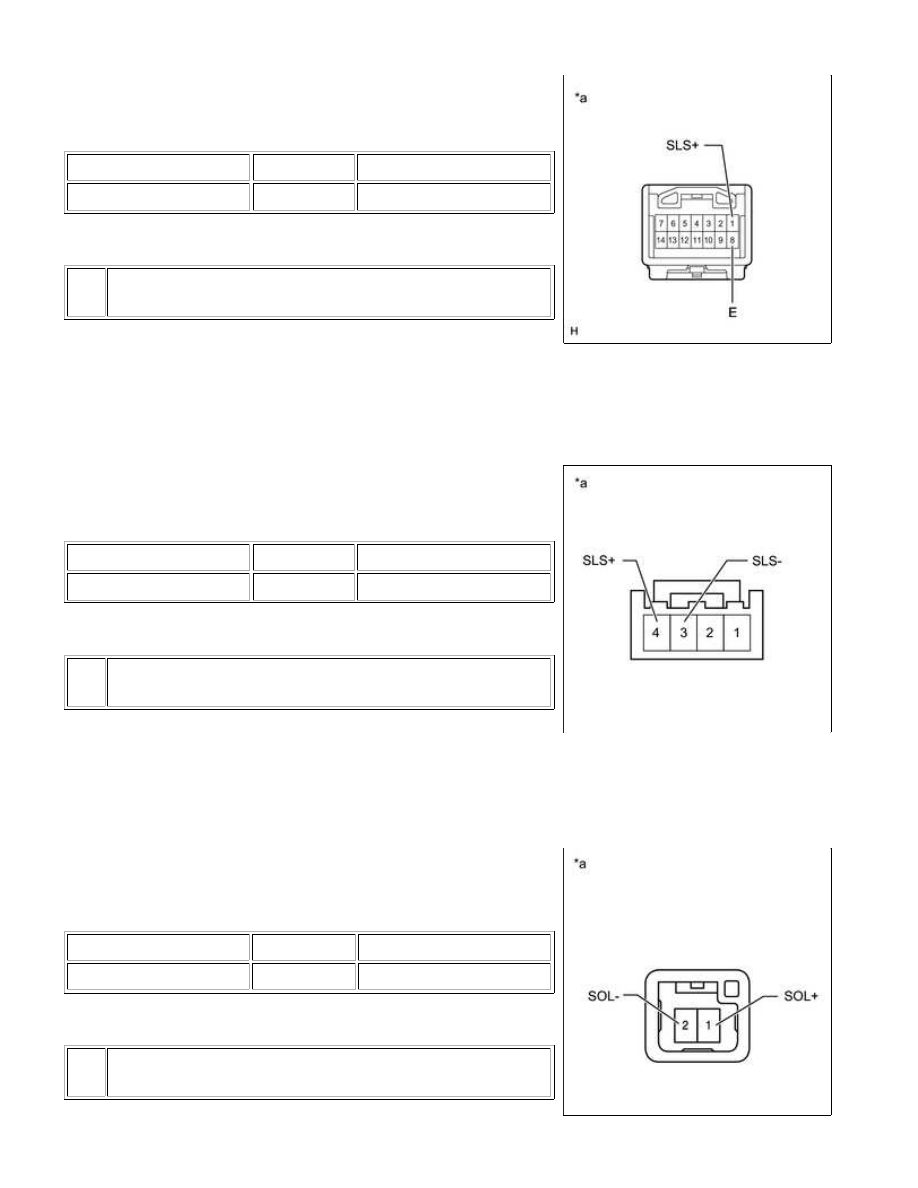

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (SLS+) - 8 (E)

Always

24 to 26 Ω

Text in Illustration

*a

Component without harness connected

(Transmission Control Switch)

If the result is not as specified, replace the shift lock solenoid.

7. CHECK SHIFT LOCK SOLENOID (for Floor Shift Type)

(a) Disconnect the shift lock solenoid connector from the shift lock control ECU.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 (SLS+) - 3 (SLS-)

Always

101 to 123 Ω

Text in Illustration

*a

Component without harness connected

(Shift Lock Solenoid)

If the result is not as specified, replace the floor shift assembly.

8. CHECK KEY INTERLOCK SOLENOID

(a) Disconnect the solenoid connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (SOL+) - 2 (SOL-)

20°C (68°F)

14.4 Ω

Text in Illustration

*a

Component without harness connected

(Key Interlock Solenoid)

AB60E AUTOMATIC TRANSMISSION: SHIFT LOCK SYSTEM: O...

If the result is not as specified, replace the solenoid.

(c) Connect the positive (+) battery lead to terminal 1 (SOL+) and the negative (-) battery lead to terminal 2

(SOL-).

AB60E AUTOMATIC TRANSMISSION: SHIFT LOCK SYSTEM: O...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BL3047X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SPEED SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

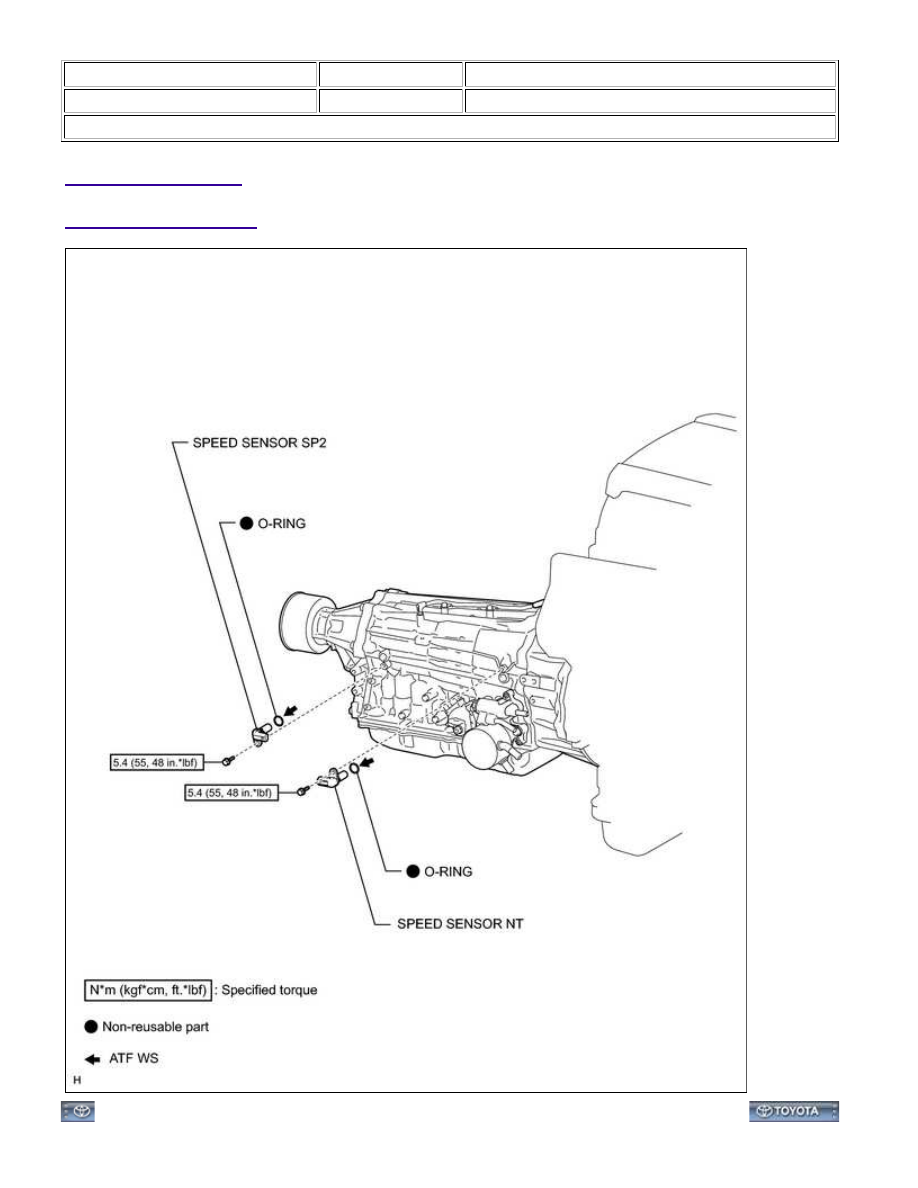

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: SPEED SENSOR: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BL4049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SPEED SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

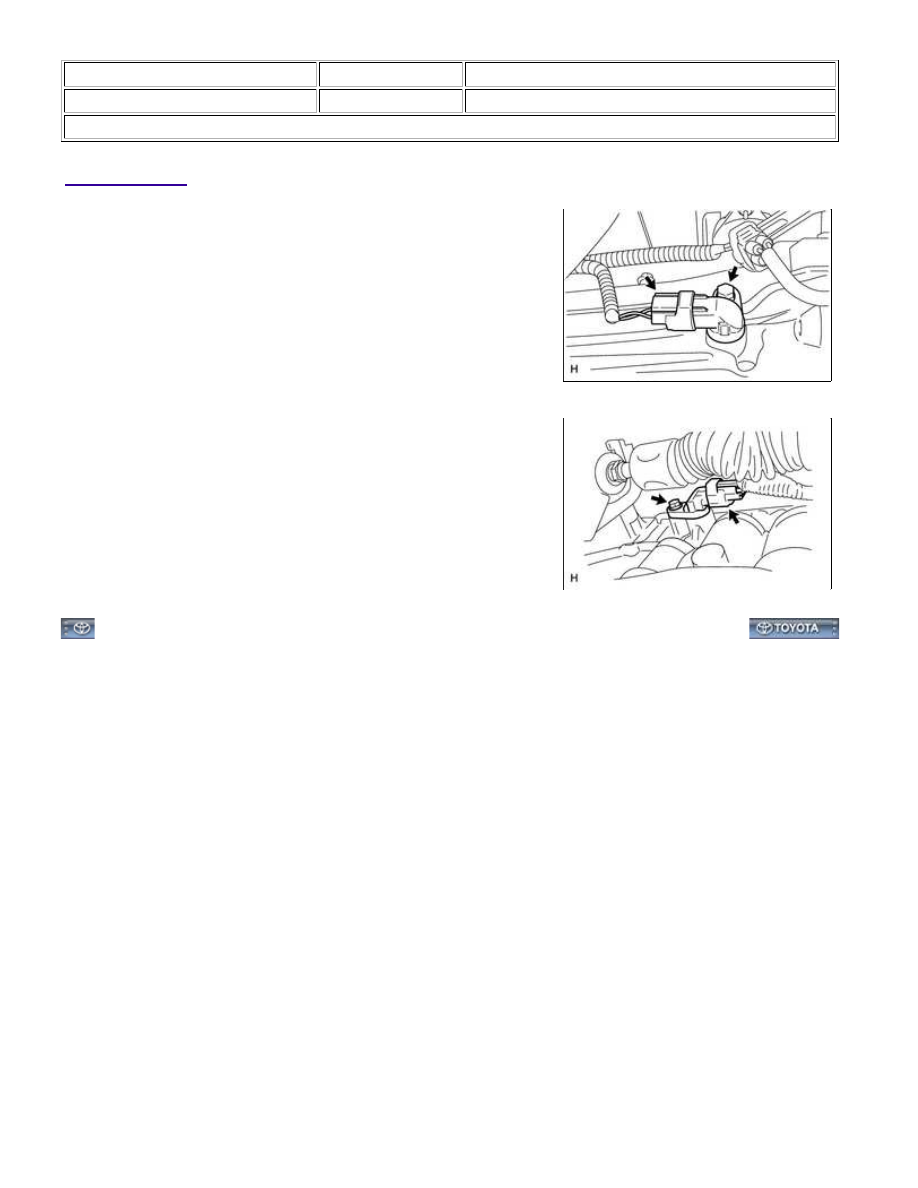

1. REMOVE SPEED SENSOR NT

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

(c) Remove the O-ring from the sensor.

2. REMOVE SPEED SENSOR SP2

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

(c) Remove the O-ring from the sensor.

AB60E AUTOMATIC TRANSMISSION: SPEED SENSOR: REMOVA...
