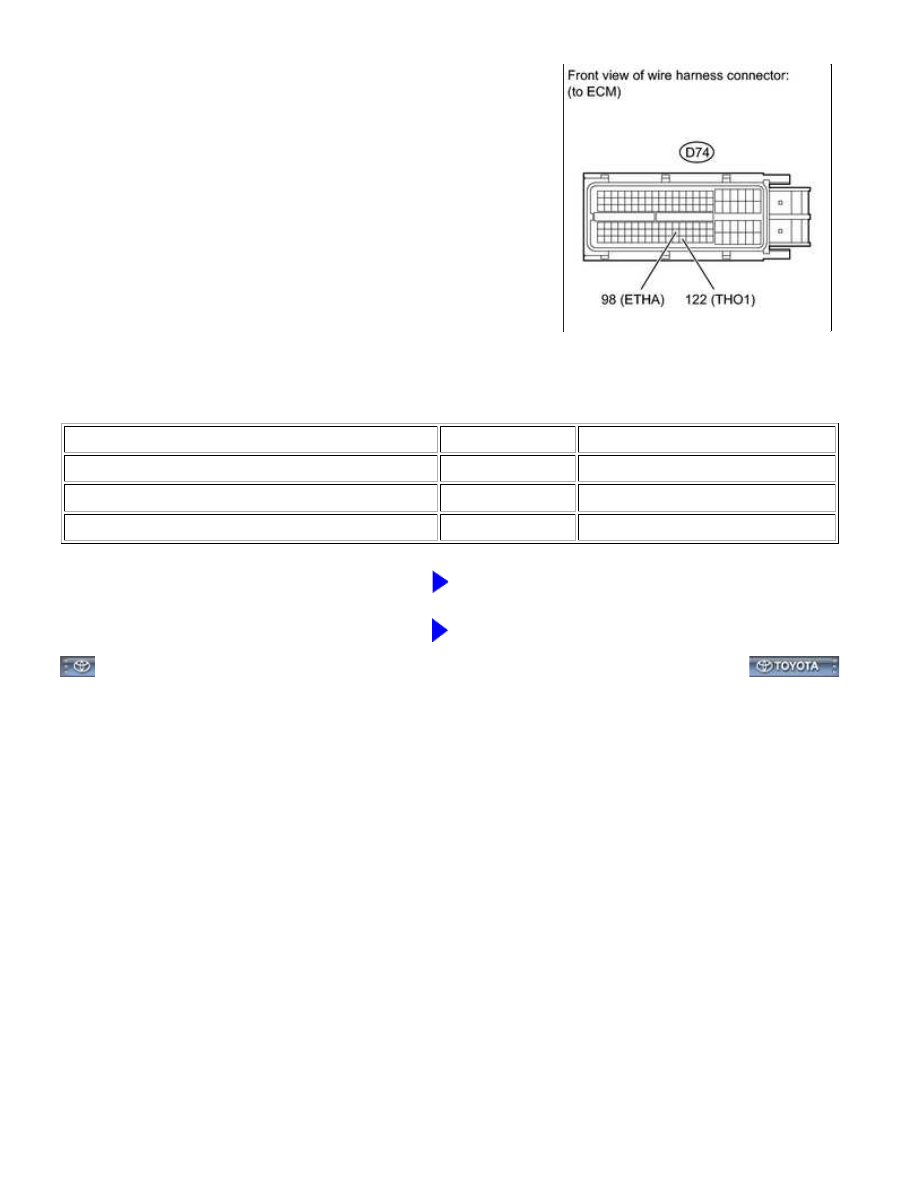

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-122 (THO1) - D74-98 (ETHA)

Always

79 Ω to 156 kΩ

D74-122 (THO1) - Body ground

Always

10 kΩ or higher

D74-98 (ETHA) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W7Y0BSX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0717; Turbine Speed Sensor

Circuit No Signal; 2015 MY Tundra [08/2014 -        ]

DTC

P0717

Turbine Speed Sensor Circuit No Signal

DESCRIPTION

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0717

All conditions below are detected for 5 seconds or

more (1-trip detection logic)

(a) Gear change is not performed

(b) Gear position: 4th, 5th or 6th

(c) T/M input shaft rpm: Less than 300 rpm

(d) T/M output shaft rpm: 1000 rpm or more

(e) Park/neutral position switch:

NSW input signal is OFF

R input signal is OFF

(f) Shift solenoid valves and park/neutral position

switch are operating normally

Open or short in speed sensor NT

circuit

Speed sensor NT

ECM

Automatic transmission (clutch,

brake or gear, etc.)

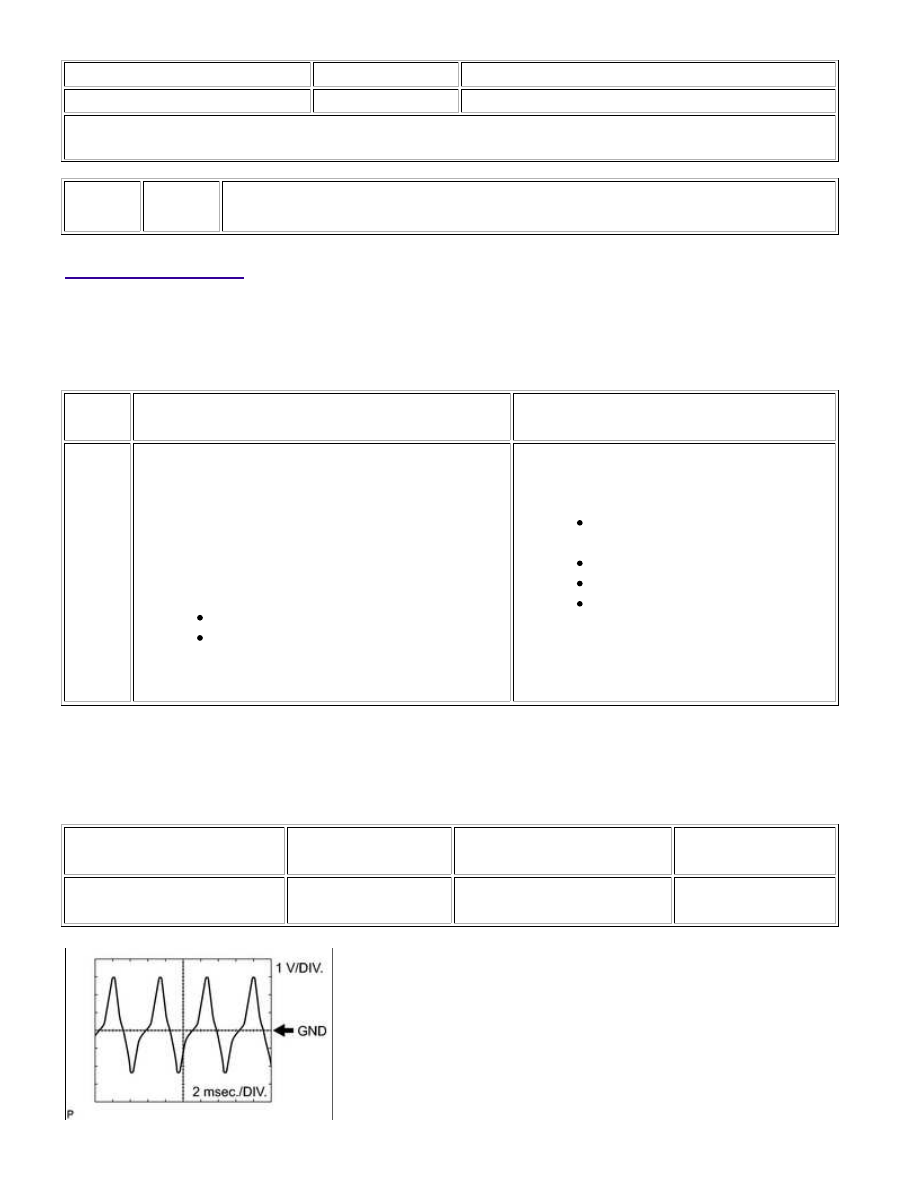

Reference: Inspect using an oscilloscope.

TERMINAL NO. (SYMBOL)

TOOL SETTING

CONDITION

SPECIFIED

CONDITION

D74-124 (NT+) - D74-123

(NT-)

1 V/DIV., 2 msec./

DIV.

Engine is idling (P or N

position)

Refer to the

illustration

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

MONITOR DESCRIPTION

This DTC indicates that a pulse is not output from the speed sensor NT (turbine (input) speed sensor) or is output

While the vehicle is operating in the 4th, 5th or 6th gear position with the shift lever in D, if the input shaft

revolution is less than 300 rpm*1 although the output shaft revolution is more than 1000 rpm or more*2, the

ECM detects the trouble, illuminates the MIL and stores the DTC.

HINT:

*1: Pulse is not output or is irregularly output.
*2: The vehicle speed is approximately 50 km/h (30 mph) or more.

MONITOR STRATEGY

Related DTCs

P0717: Speed sensor (NT)/Verify pulse input

Required sensors/Components (Main)

Speed sensor (NT)

Required sensors/Components (Related)

Speed sensor (SP2)

Duration

5 seconds

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

The monitor will run whenever the following DTCs

are not present

P0705 (Park/neutral position switch circuit)

P0751, P0973, P0974 (Shift solenoid valve S1)

P0756, P0976, P0977 (Shift solenoid valve S2)

P0761, P0979, P0980 (Shift solenoid valve S3)

P0766, P0982, P0983 (Shift solenoid valve S4)

P0748 (Shift solenoid valve SL1 circuit)

P0776, P0778 (Shift solenoid valve SL2)

Shift change

After shift change is completed and before starting next

shift change operation

ECM selected gear

4th, 5th or 6th

Output shaft rpm

1000 rpm or more

NSW switch

OFF

R switch

OFF

Engine

Running

Battery voltage

8 V or more

Ignition switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Speed sensor signal rpm

Less than 300 rpm

COMPONENT OPERATING RANGE

Speed sensor signal rpm

300 rpm or more

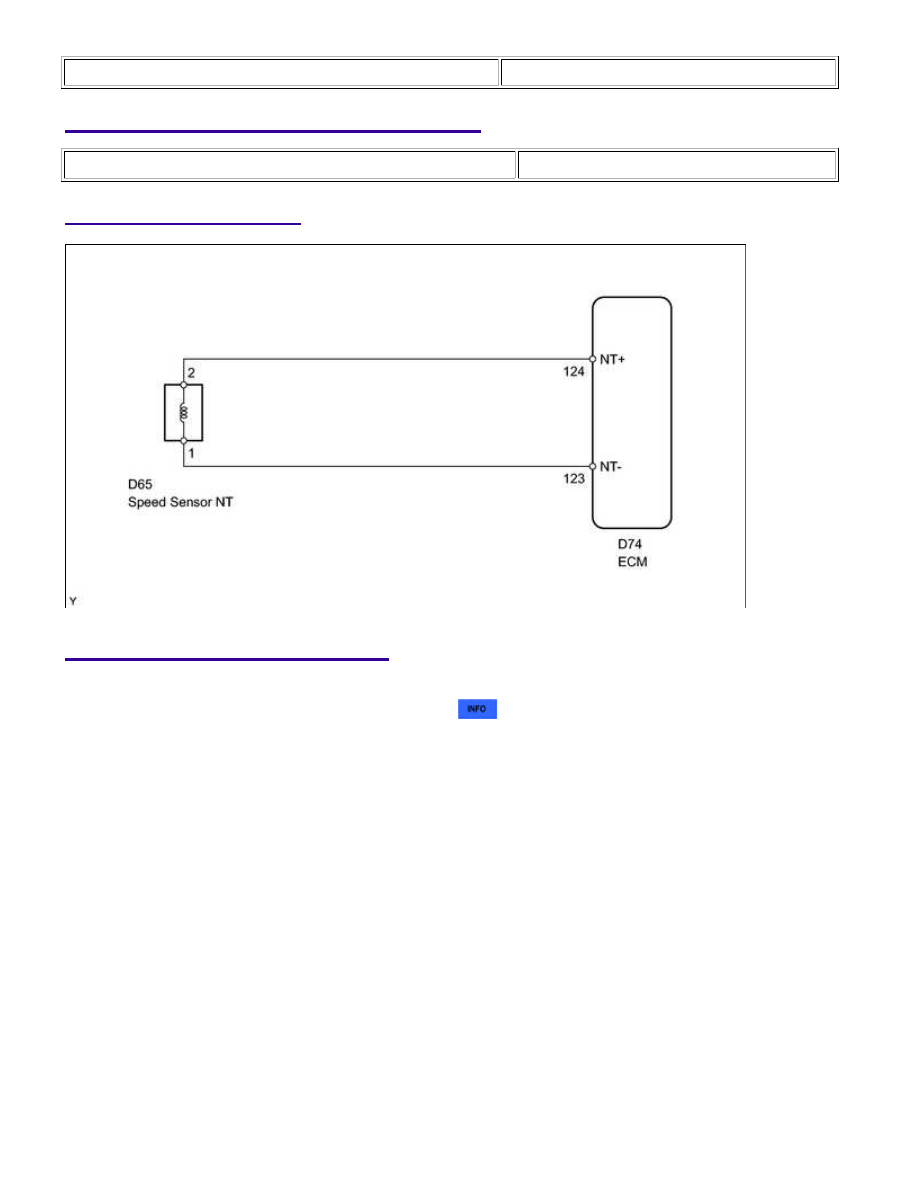

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Data List.

(g) According to the display on the Techstream, read the Data List.
