N switch

OFF

NSW switch

OFF

R switch

OFF

D switch

OFF

COMPONENT OPERATING RANGE

Park/neutral position switch

The park/neutral position switch sends only one signal to the ECM

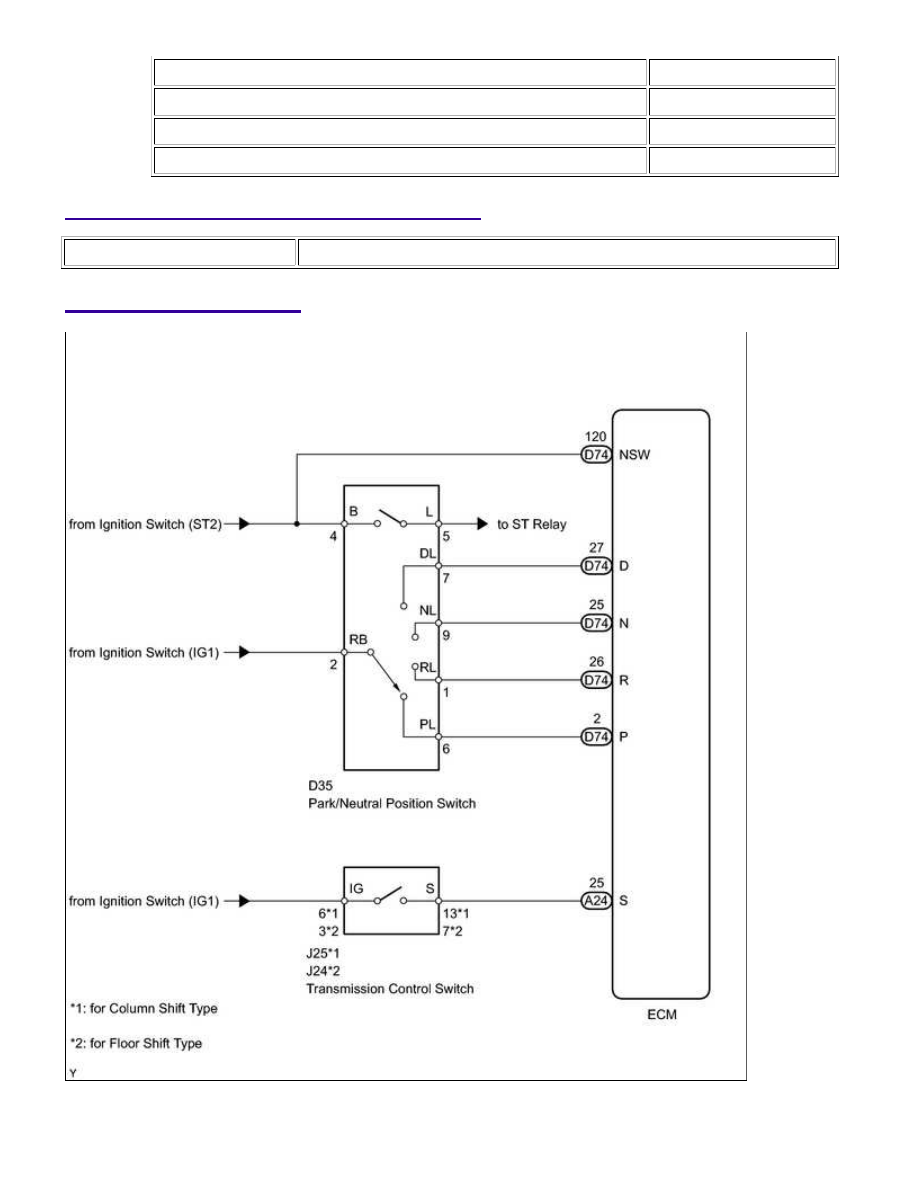

WIRING DIAGRAM

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Data List.

(g) According to the display on the Techstream, read the Data List.

Engine and ECT

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Neutral

Position SW

Signal

PNP switch status/

ON or OFF

ON: Shift lever in

P or N

OFF: Shift lever

not in P or N

When shift lever position displayed on

Techstream differs from actual position,

Shift SW

Status (P

Range)

PNP switch status/

ON or OFF

ON: Shift lever in

P

OFF: Shift lever

not in P

When shift lever position displayed on

Techstream differs from actual position,

Shift SW

Status (R

Range)

PNP switch status/

ON or OFF

ON: Shift lever in

R

OFF: Shift lever

not in R

When shift lever position displayed on

Techstream differs from actual position,

Shift SW

Status (N

Range)

PNP switch status/

ON or OFF

ON: Shift lever in

N

OFF: Shift lever

not in N

When shift lever position displayed on

Techstream differs from actual position,

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Sports Shift

Up SW

Sport shift up

switch status/

ON or OFF

ON: Shift lever

held in "+"

(up-shift)

OFF: Shift lever

not in "+"

(up-shift)

-

Sports Shift

Down SW

Sport shift down

switch status/

ON or OFF

ON: Shift lever

held in "-"

(down-shift)

OFF: Shift lever

not in "-" (down-

shift)

-

Sports Mode

Selection SW

Sport mode select

switch status/

ON or OFF

ON: Shift lever in

S, "+" or "-"

OFF: Shift lever

not in S, "+" or

"-"

-

Shift SW

Status (D

Range)

PNP switch status/

ON or OFF

ON: Shift lever in

D, S, "+" or "-"

OFF: Shift lever

not in D, S, "+"

or "-"

When shift lever position displayed on

Techstream differs from actual position,

PROCEDURE

1.

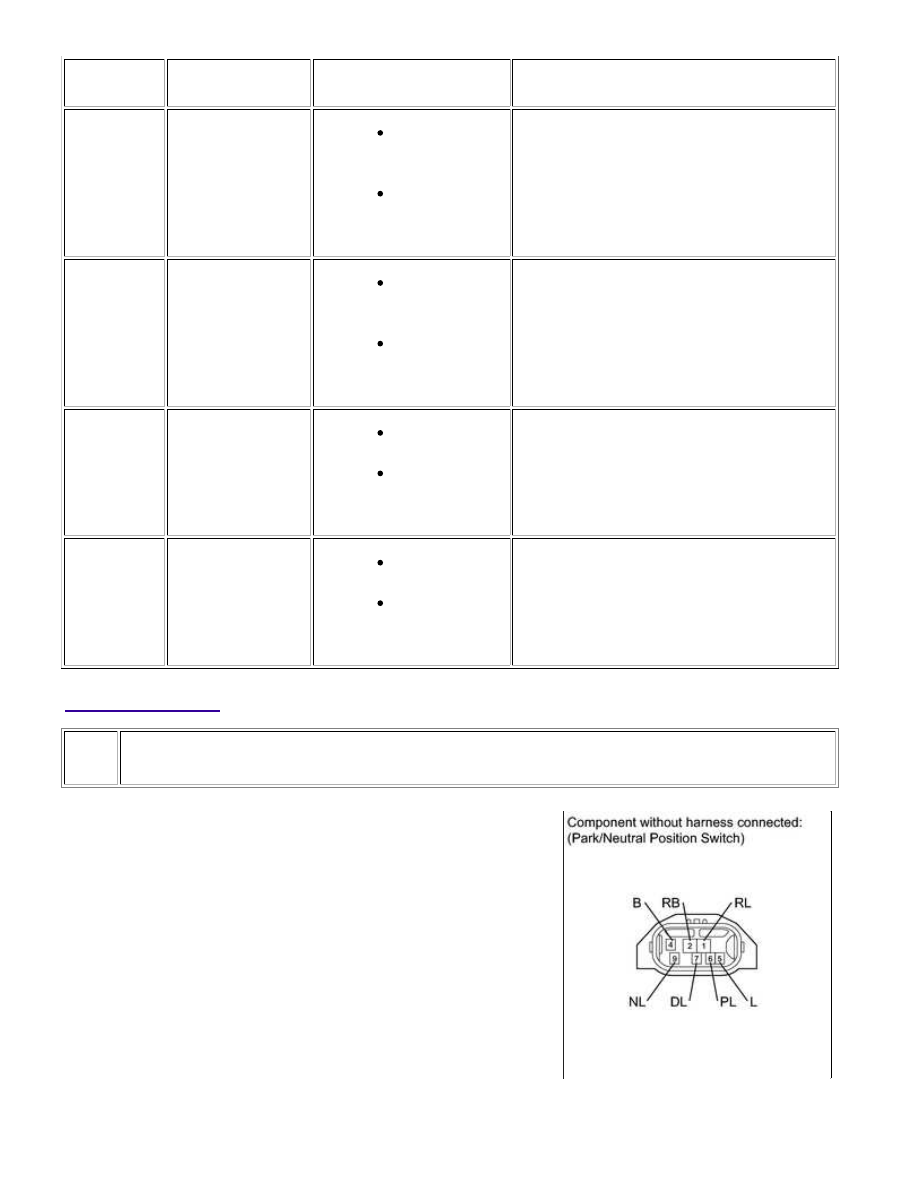

INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Disconnect the D35 park/neutral position switch connector.

(b) Measure the resistance according to the value(s) in the table below.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 (RB) - 6 (PL)

4 (B) - 5 (L)

Shift lever position on P

Below 1 Ω

2 (RB) - 1 (RL)

Shift lever position on R

Below 1 Ω

2 (RB) - 9 (NL)

4 (B) - 5 (L)

Shift lever position on N

Below 1 Ω

2 (RB) - 7 (DL)

Shift lever position on D

Shift lever position on S, "+" or "-"

Below 1 Ω

2 (RB) - 6 (PL)

4 (B) - 5 (L)

Shift lever position not on P

10 kΩ or higher

2 (RB) - 1 (RL)

Shift lever position not on R

10 kΩ or higher

2 (RB) - 9 (NL)

4 (B) - 5 (L)

Shift lever position not on N

10 kΩ or higher

2 (RB) - 7 (DL)

Shift lever position not on D

Shift lever position not on S, "+" or "-"

10 kΩ or higher

NG

REPLACE PARK/NEUTRAL POSITION SWITCH

ASSEMBLY

2.

INSPECT TRANSMISSION CONTROL SWITCH
