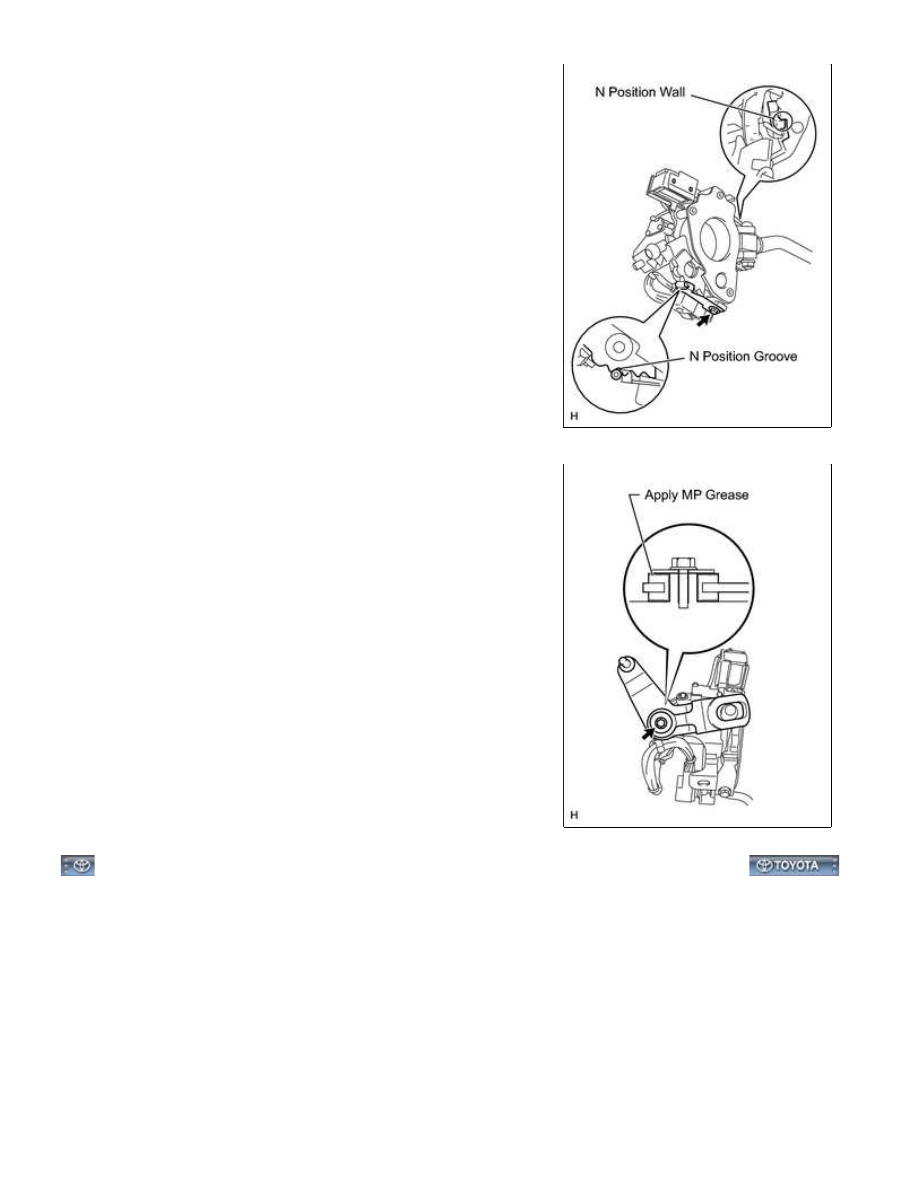

(c) With the shift lever protrusion pushed towards the N position

Torque:

3.8 N·m {38 kgf·cm, 33in·lbf}

9. INSTALL COLUMN SHIFT SHIFTING BELLCRANK

ASSEMBLY

(a) Apply MP grease to the shifting bellcrank as shown in the

illustration.

(b) Install the shifting bellcrank with the bolt.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001M1U01KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): INSTALLATION;

2015 MY Tundra [08/2014 -        ]

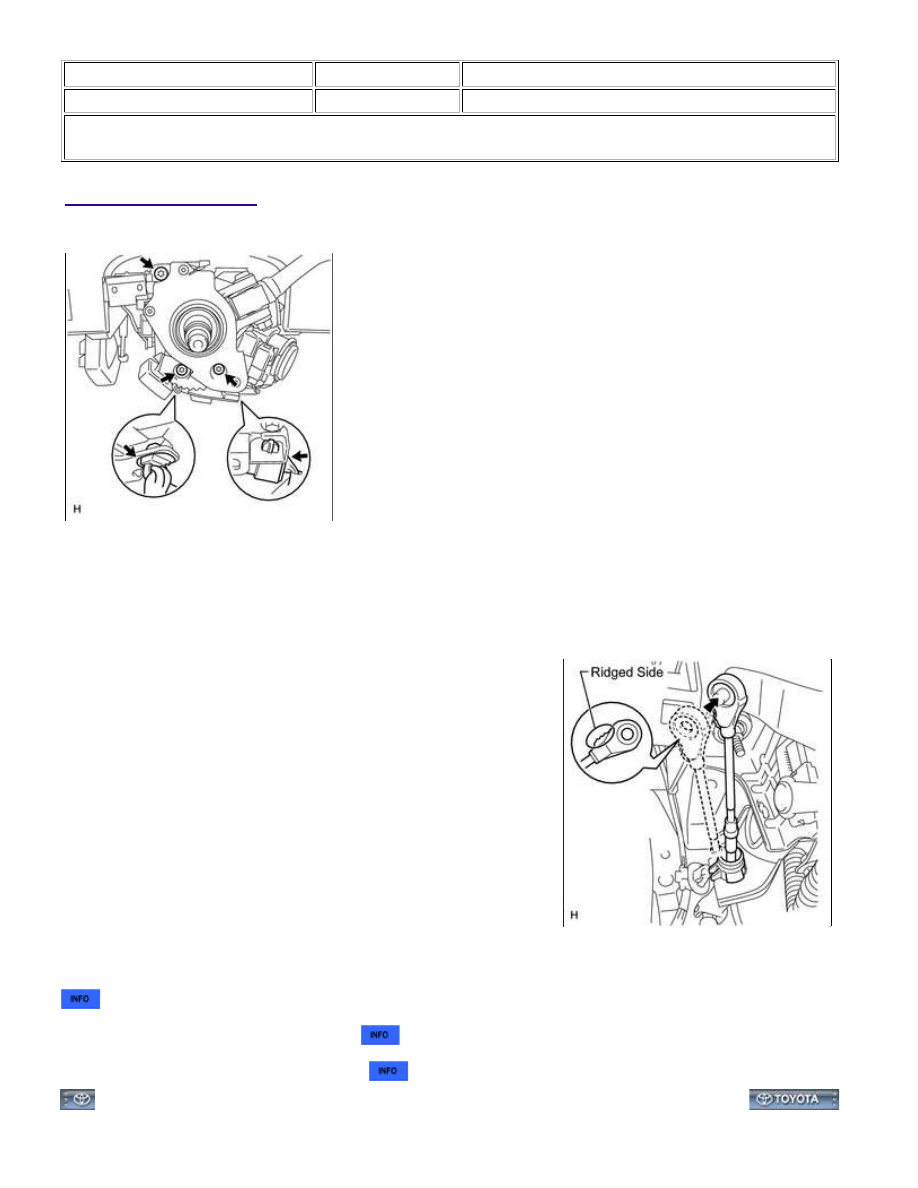

INSTALLATION

1. INSTALL COLUMN SHIFT ASSEMBLY

(a) Using a T30 "TORX" wrench, install the column shift with the 3 bolts.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

(b) Connect the connector and attach the harness clamp.

(c) Connect the column shift transmission control cable end to the

column shift.

NOTICE:

Make sure to connect the cable end so that the inner cable is not

3. ADJUST SHIFT LEVER POSITION

4. INSPECT SHIFT LEVER POSITION

A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YBE040X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Floor Shift Type): COMPONENTS; 2015

MY Tundra [08/2014 -        ]

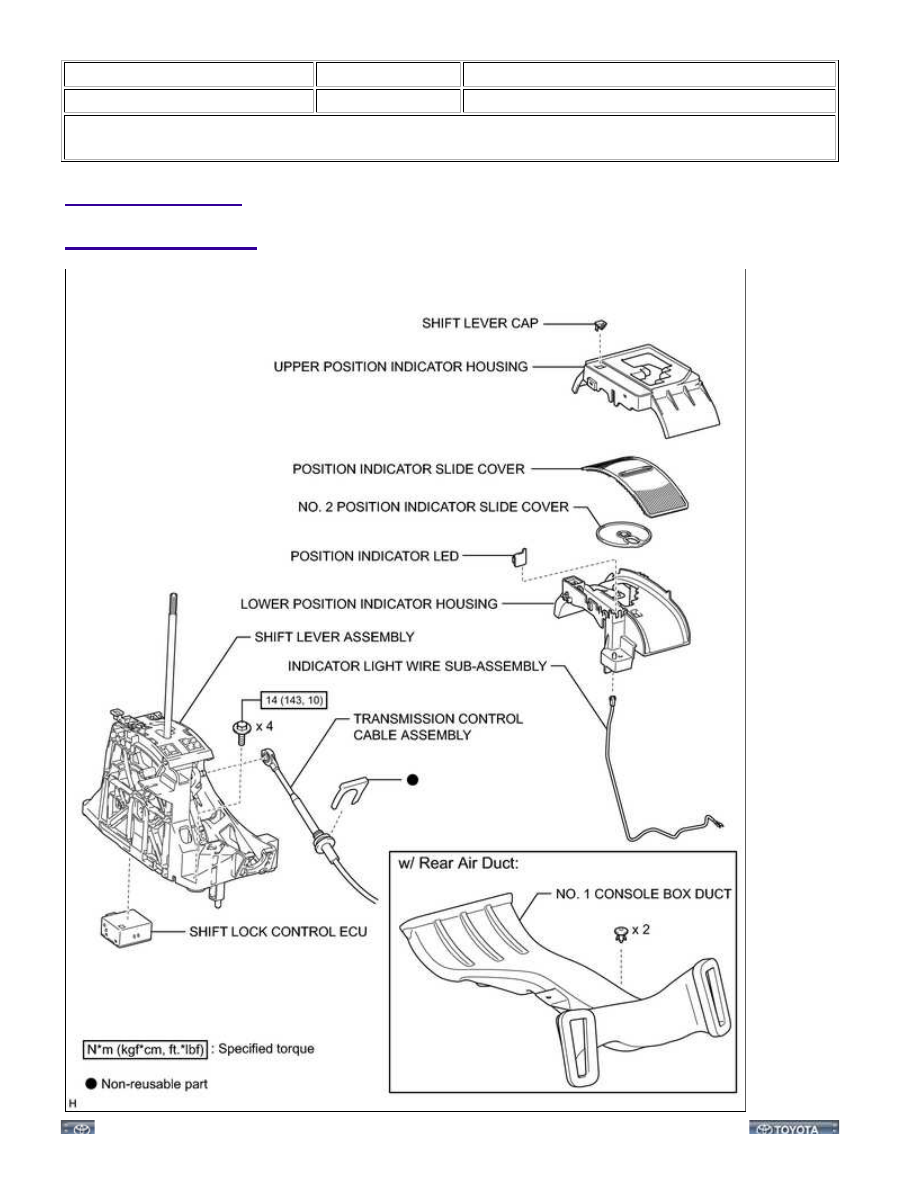

COMPONENTS

ILLUSTRATION
