(c) Using SST and a press, compress the return spring and install

the snap ring.

SST: 09351-40010

NOTICE:

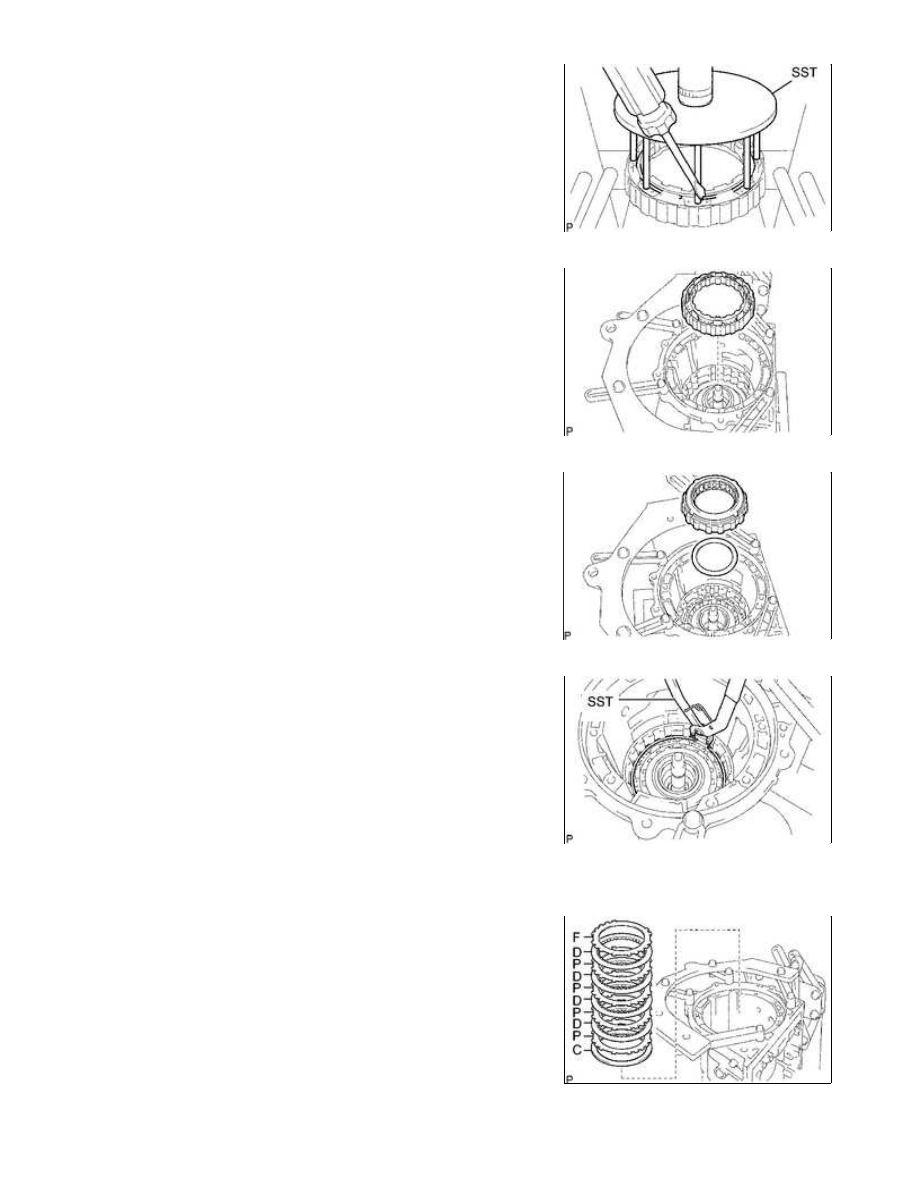

26. INSTALL NO. 3 BRAKE CYLINDER

(a) Install the No. 3 brake cylinder to the case.

27. INSTALL 1-WAY CLUTCH ASSEMBLY

(a) Install the thrust washer and 1-way clutch to the case.

28. INSTALL NO. 3 BRAKE PISTON HOLE SNAP RING

(a) Using SST, install the snap ring.

SST: 09350-30020

09350-07060

29. INSTALL NO. 3 BRAKE DISC

(a) Install the cushion plate, 4 plates, 4 discs and flange to the

case.

Install in order:

C - P - D - P - D - P - D - P - D - F

HINT:

C = Cushion plate

P = Plate

D = Disc

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

F = Flange

30. INSTALL NO. 3 BRAKE SNAP RING

(a) Using a screwdriver, install the snap ring.

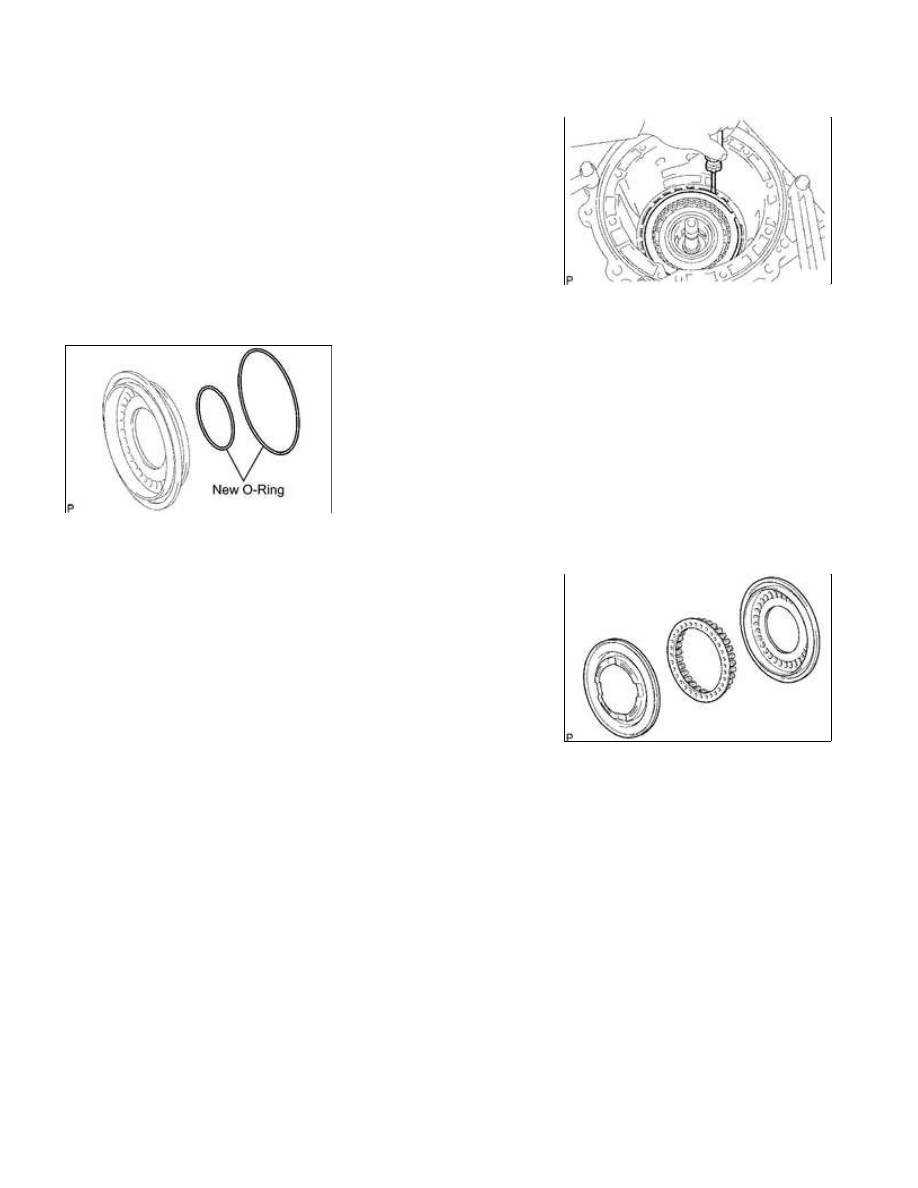

31. INSTALL DIRECT CLUTCH PISTON SUB-ASSEMBLY

(a) Coat 2 new O-rings with ATF, and install them in the direct clutch piston.

(b) Install the direct clutch return spring and No. 2 clutch balancer

to the direct clutch piston sub-assembly.

(c) Press the direct clutch piston with clutch return spring and clutch balancer into the reverse clutch piston

with both hands to install them.

NOTICE:

Be careful not to damage the O-ring.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(d) Place SST on the direct clutch balancer, and compress the return

spring with a press.

SST: 09320-89010

SST: 09350-30020

NOTICE:

Stop pressing when the spring sheet is lowered to a position 1 to

2 mm (0.0394 to 0.0787 in.) from the snap ring groove to
prevent the spring sheet from being deformed.

(e) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

NOTICE:

Do not expand the snap ring excessively.

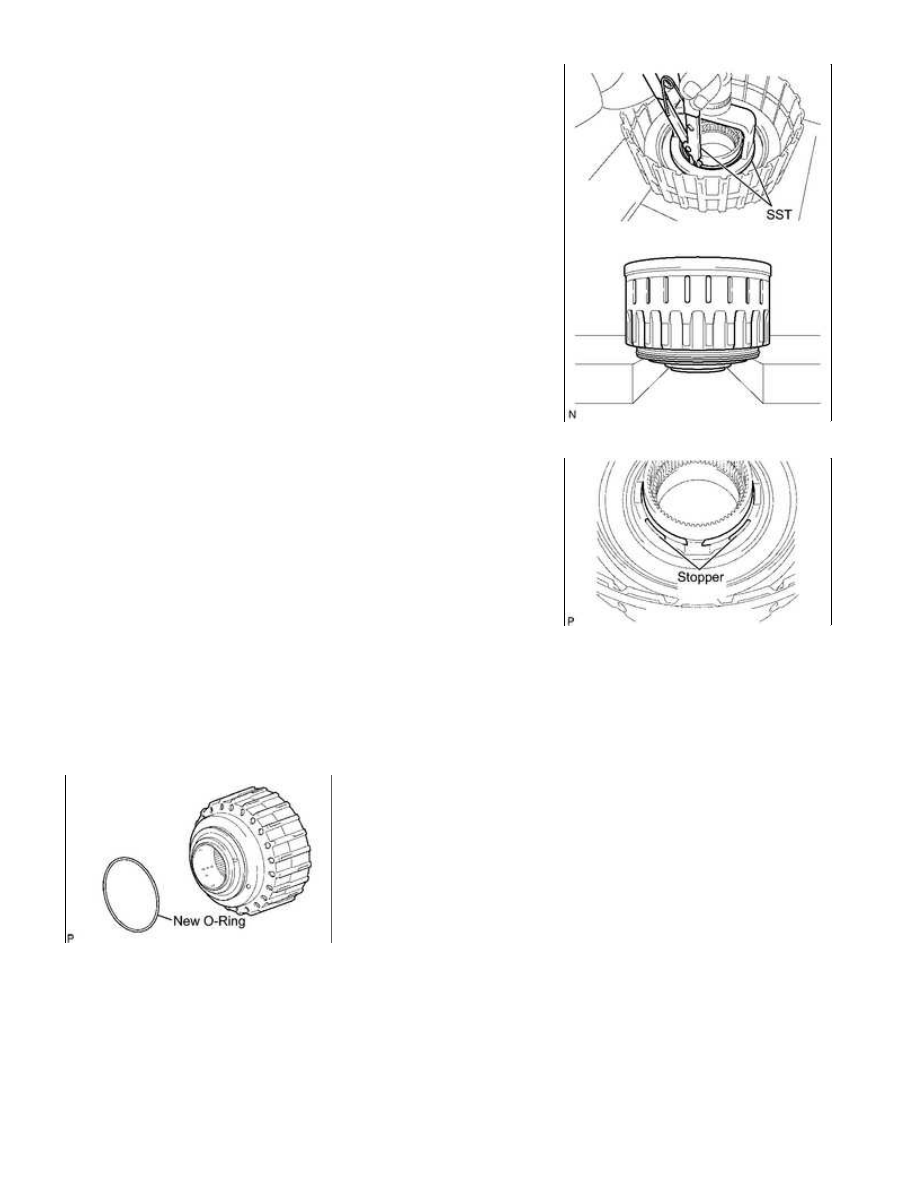

(a) Coat a new O-ring with ATF, and install it to the clutch drum.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(b) Coat a new O-ring with ATF, and install it to the reverse clutch

piston.

(c) Press the clutch drum into the reverse clutch piston with both

hands.

NOTICE:

Be careful not to damage the O-rings.

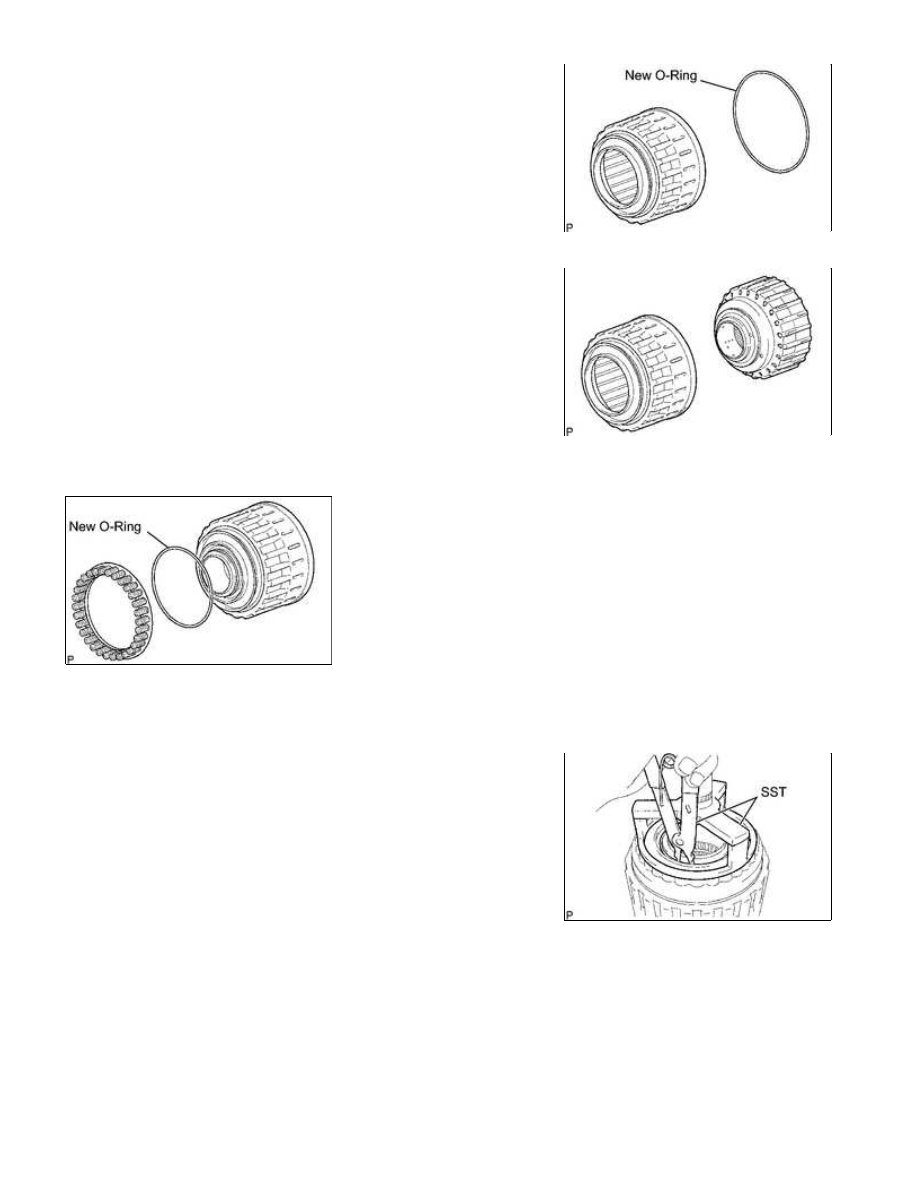

33. INSTALL NO. 3 CLUTCH BALANCER

(a) Coat a new O-ring with ATF, and install it to the reverse clutch piston.

(b) Install the reverse clutch return spring and balancer to the reverse clutch piston.

(c) Place SST on the clutch balancer, and compress the return

spring with a press.

SST: 09387-00070

NOTICE:

Stop pressing when the spring sheet is lowered to a position 1 to

2 mm (0.0394 to 0.0787 in.) from the snap ring groove to
prevent the spring sheet from being deformed.

(d) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

NOTICE:

Do not expand the snap ring excessively.
