Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION FLUID: REPLACEMENT; 2015 MY

Tundra [08/2014 -        ]

REPLACEMENT

1. REPLACE AUTOMATIC TRANSMISSION FLUID

(a) Lift the vehicle. [*1]

NOTICE:

Set the vehicle on a lift so that the vehicle is kept level when it is lifted up (make sure that the tilt angle

(c) Temporarily install the gasket and drain plug. [*3]

HINT:

Reuse the old gasket. A new gasket will be installed in step [*15].

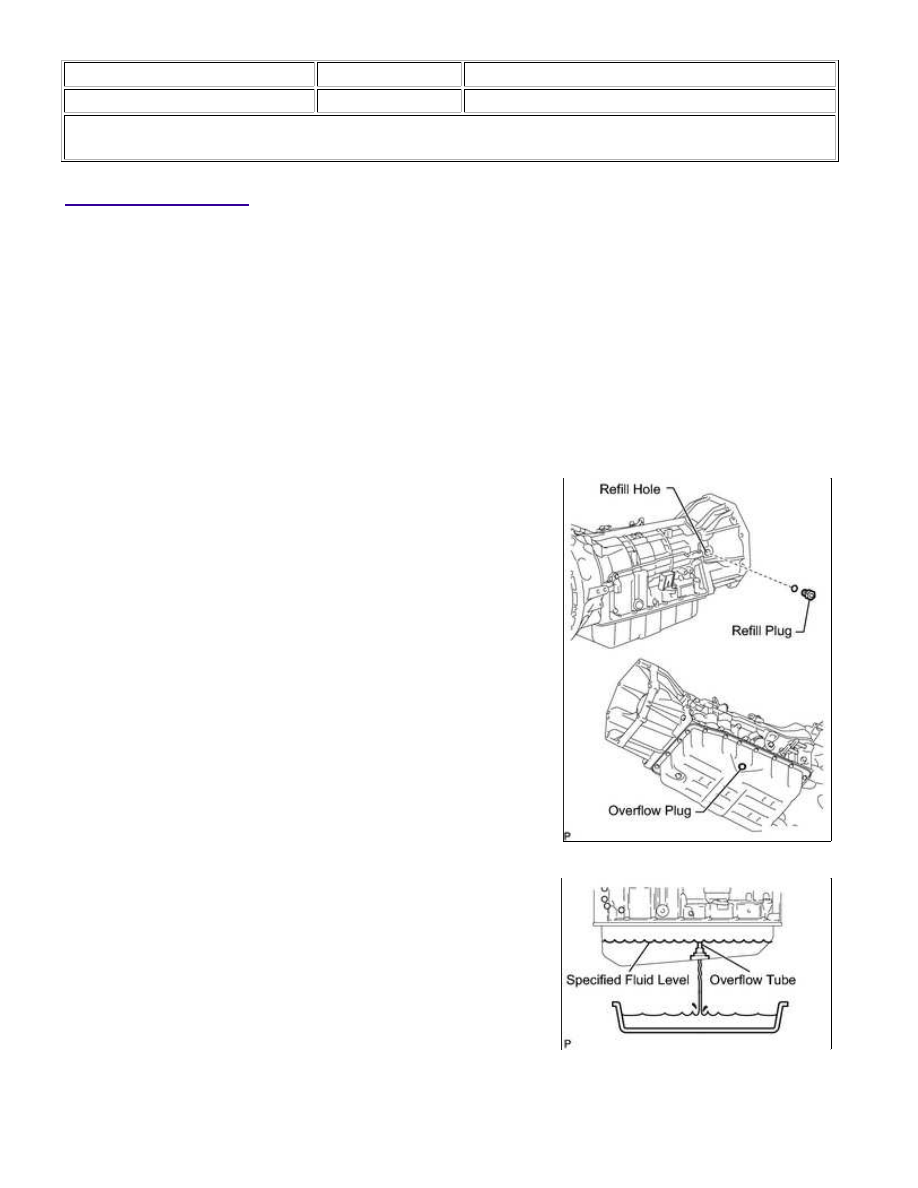

(d) Remove the refill plug and overflow plug. [*4]

NOTICE:

Use Toyota Genuine ATF WS.

(f) Wait until the fluid flow slows and only drops come out. [*6]

(g) Temporarily install the gasket and overflow plug. [*7]

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

HINT:

Reuse the old gasket. The plug will be removed again to adjust the fluid level.

HINT:

HINT:

Reuse the old gasket. The plug will be removed again to adjust the fluid level.

(j) Lower the vehicle. [*10]

(k) Start the engine. [*11]

NOTICE:

Make sure that the A/C switch is off.

(l) Slowly move the shift lever from P to S, and then change the gear from 1st to 5th. Then return the shift

lever to P. [*12]

(m) Allow the engine to idle for 30 seconds to warm it up. [*13]

(n) Turn the ignition switch off. [*14]

(o) Repeat steps [*1] to [*14].

(p) Repeat steps [*1] to [*2].

(q) Install a new gasket and the drain plug[*15].

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

(r) Repeat steps [*4] to [*10].

(s) Adjust the fluid level



.

(t) Lower the vehicle.

(u) Operation complete.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002BL004NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION FLUID: ADJUSTMENT; 2015 MY Tundra

[08/2014 -        ]

ADJUSTMENT

NOTICE:

This transmission requires Toyota Genuine ATF WS.
After servicing the transmission, you must follow the ATF adjustment procedure.
Maintain the vehicle in a horizontal position while adjusting the fluid level.

1. BEFORE FILLING TRANSMISSION

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

When you have replaced the entire transmission, transmission pan, drain plug, valve body and/or

torque converter, proceed to the "Transmission Fill" procedures.

When you have replaced the transmission hose and/or output shaft oil seal, proceed to the "Fluid

Temperature Check" procedures.

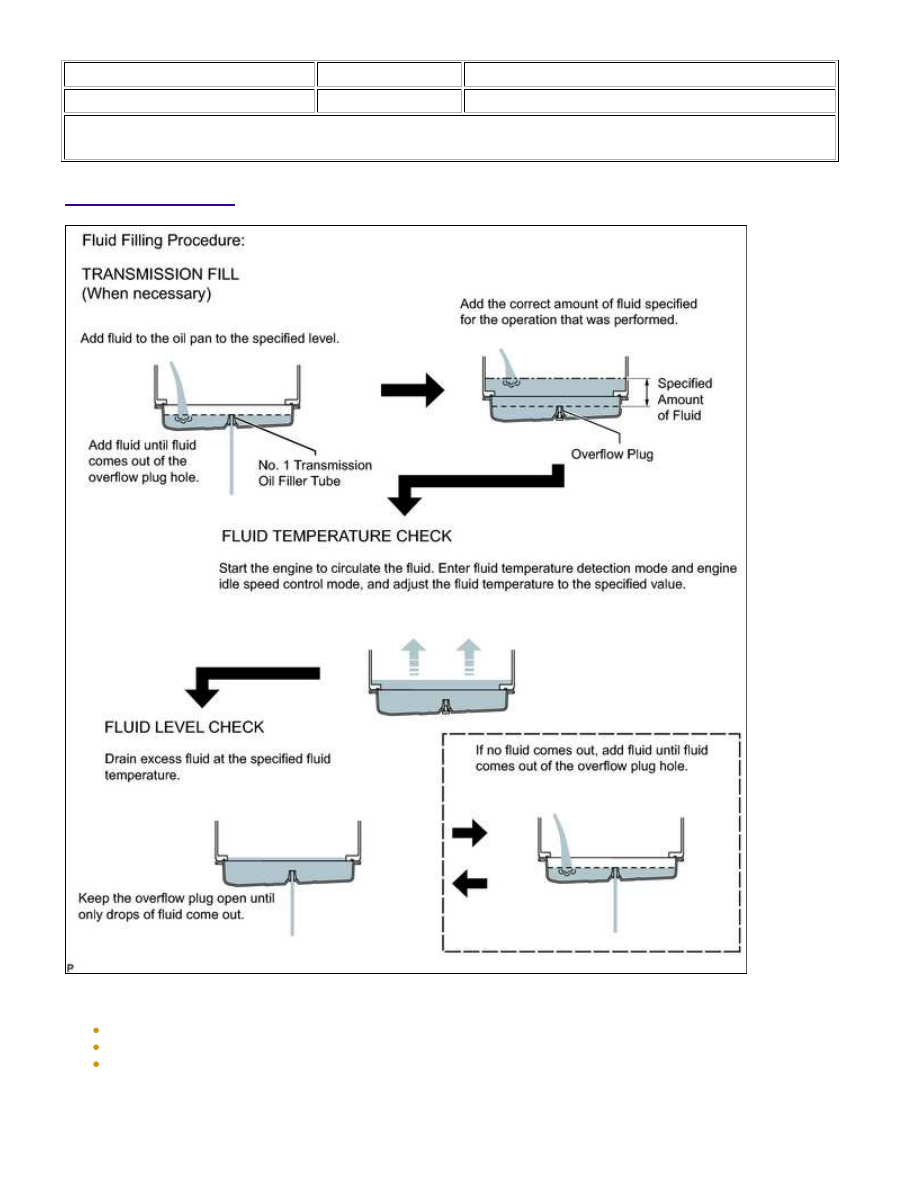

2. TRANSMISSION FILL

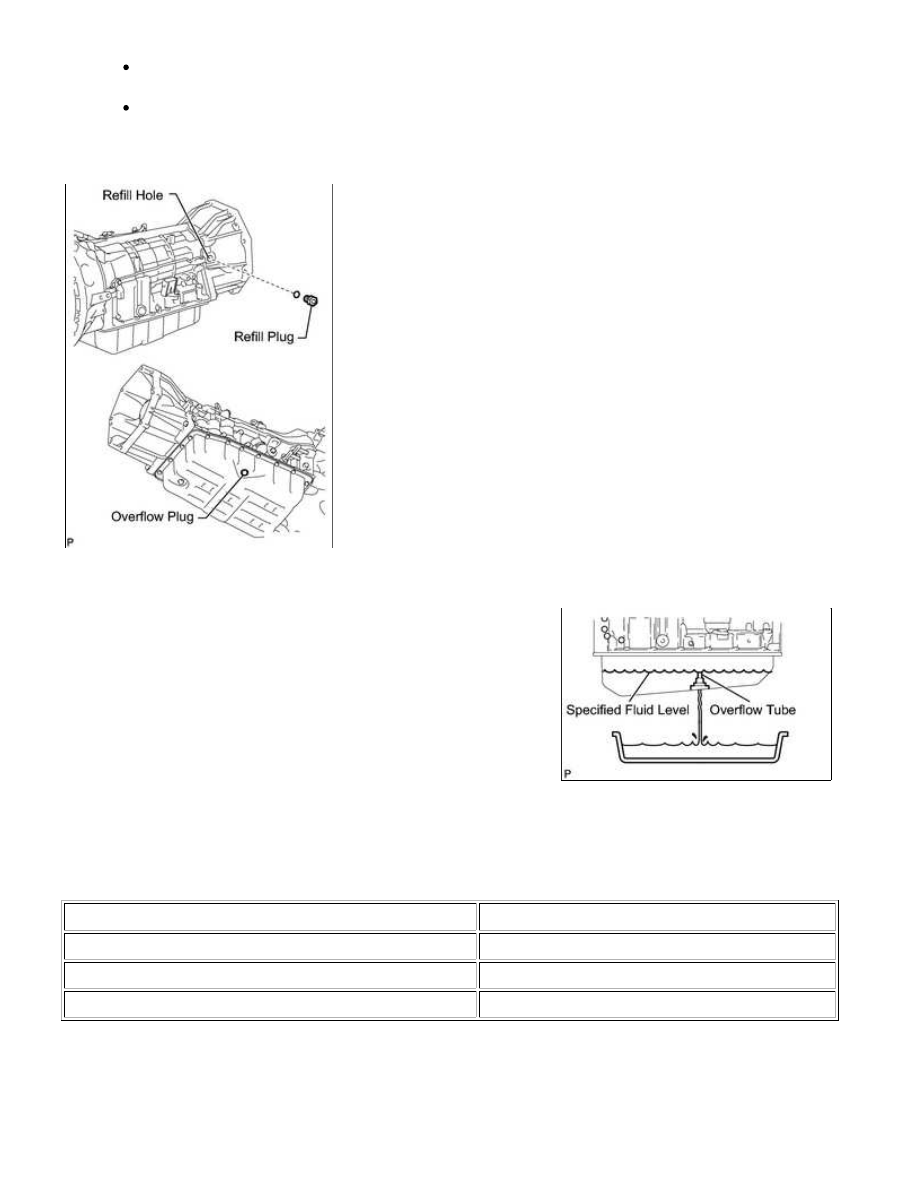

(a) Remove the refill plug and overflow plug.

(b) Fill the transmission through the refill hole until fluid begins to

REPAIR

FILL AMOUNT

Transmission pan and drain plug removal

2.1 liters (2.2 US qts, 1.8 Imp. qts)

Transmission valve body removal

4.7 liters (5.0 US qts, 4.1 Imp. qts)

Torque converter removal

5.4 liters (5.7 US qts, 4.8 Imp. qts)

(e) Install the refill plug.

HINT:
