Toyota Tundra (2015 year). Manual - part 420

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018ZD057X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION ASSEMBLY: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

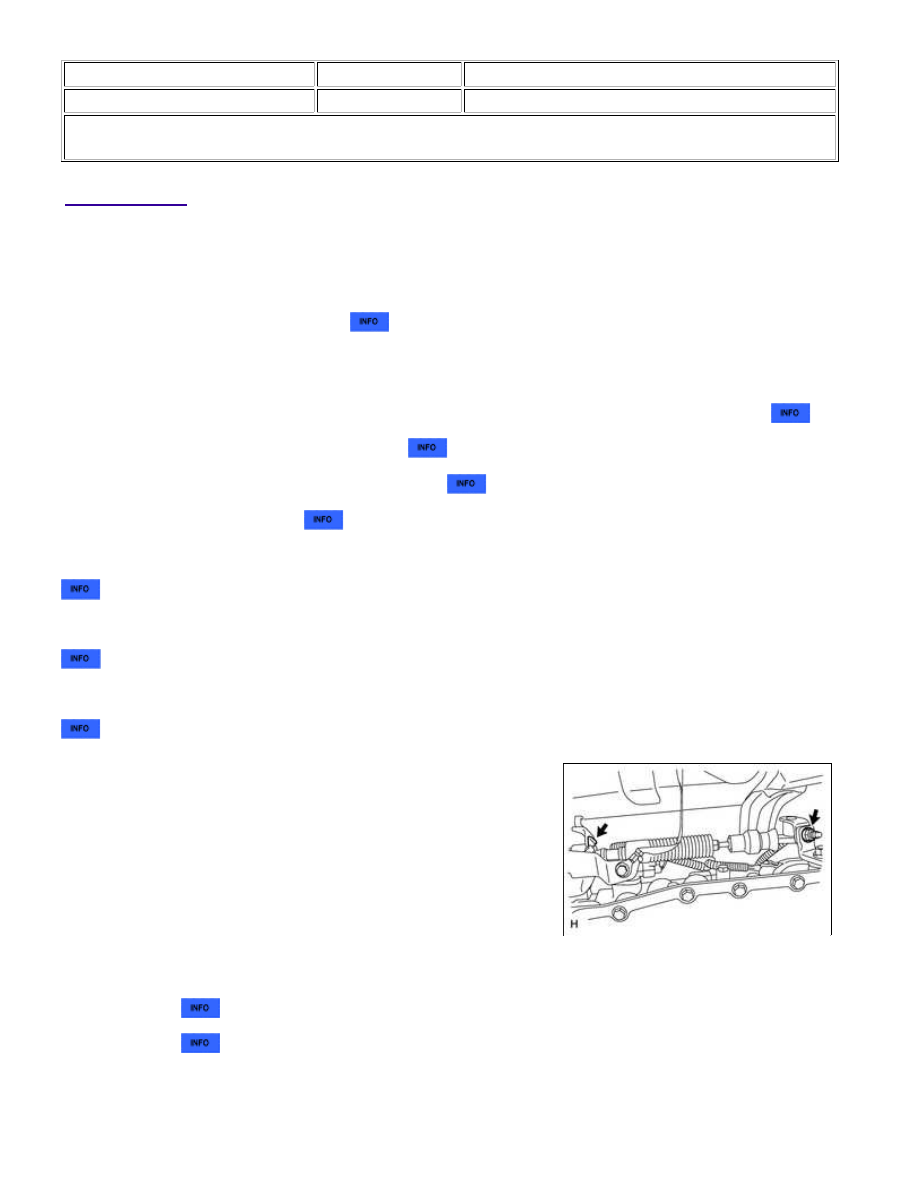

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected

3. REMOVE NO. 1 ENGINE UNDER COVER

4. DRAIN AUTOMATIC TRANSMISSION FLUID

5. DRAIN ENGINE COOLANT

6. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

7. REMOVE PROPELLER SHAFT ASSEMBLY

8. REMOVE FRONT EXHAUST PIPE ASSEMBLY

9. DISCONNECT TRANSMISSION CONTROL CABLE

ASSEMBLY

(a) Remove the nut and clip, and disconnect the transmission

control cable.

10. REMOVE STARTER ASSEMBLY

for 1.6 kW Type:

for 2.0 kW Type:

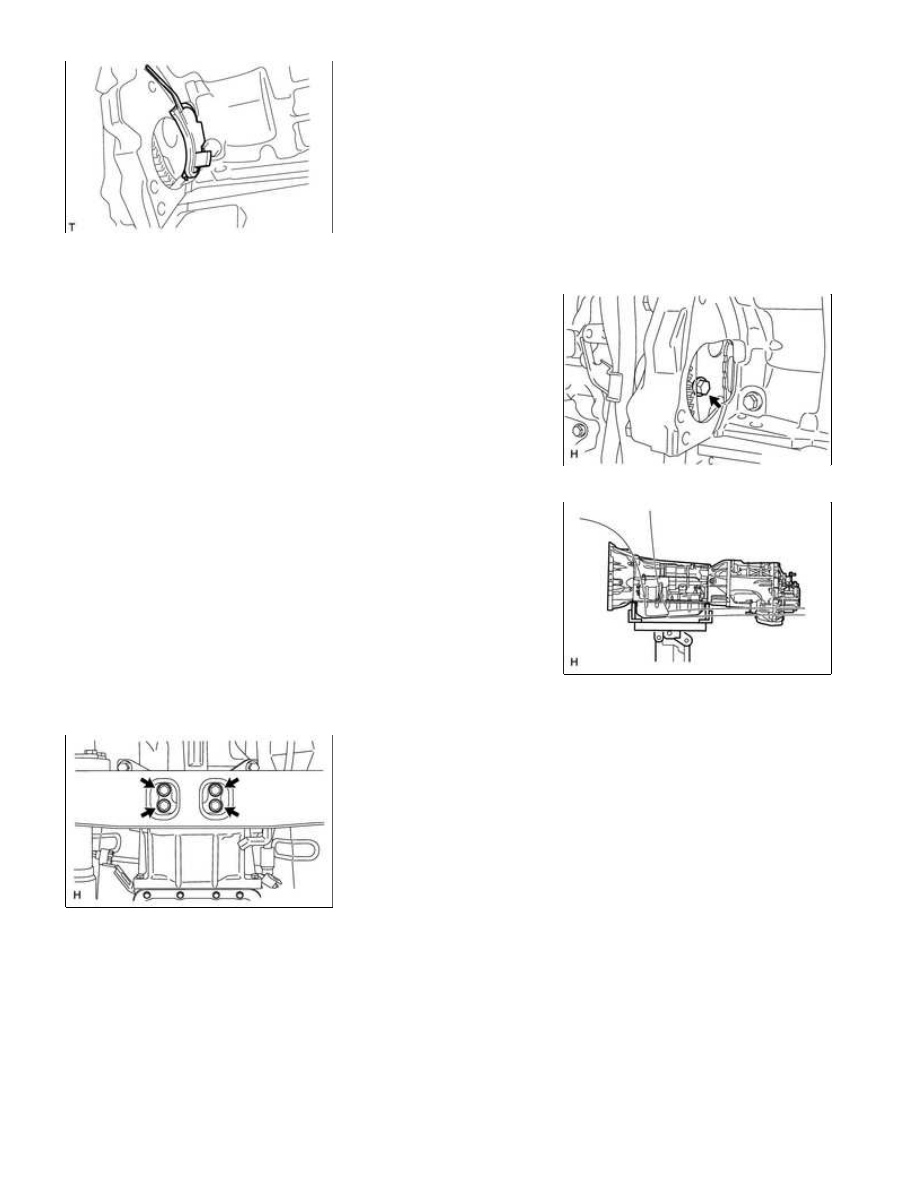

11. REMOVE DRIVE PLATE AND TORQUE CONVERTER SETTING BOLT

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(a) Remove the flywheel housing side cover.

(b) Turn the crankshaft to gain access to the 6 bolts and remove

each bolt while holding the crankshaft pulley bolt with a wrench.

12. SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

(a) Support the transmission with a transmission jack. Lift the

transmission slightly from the crossmember.

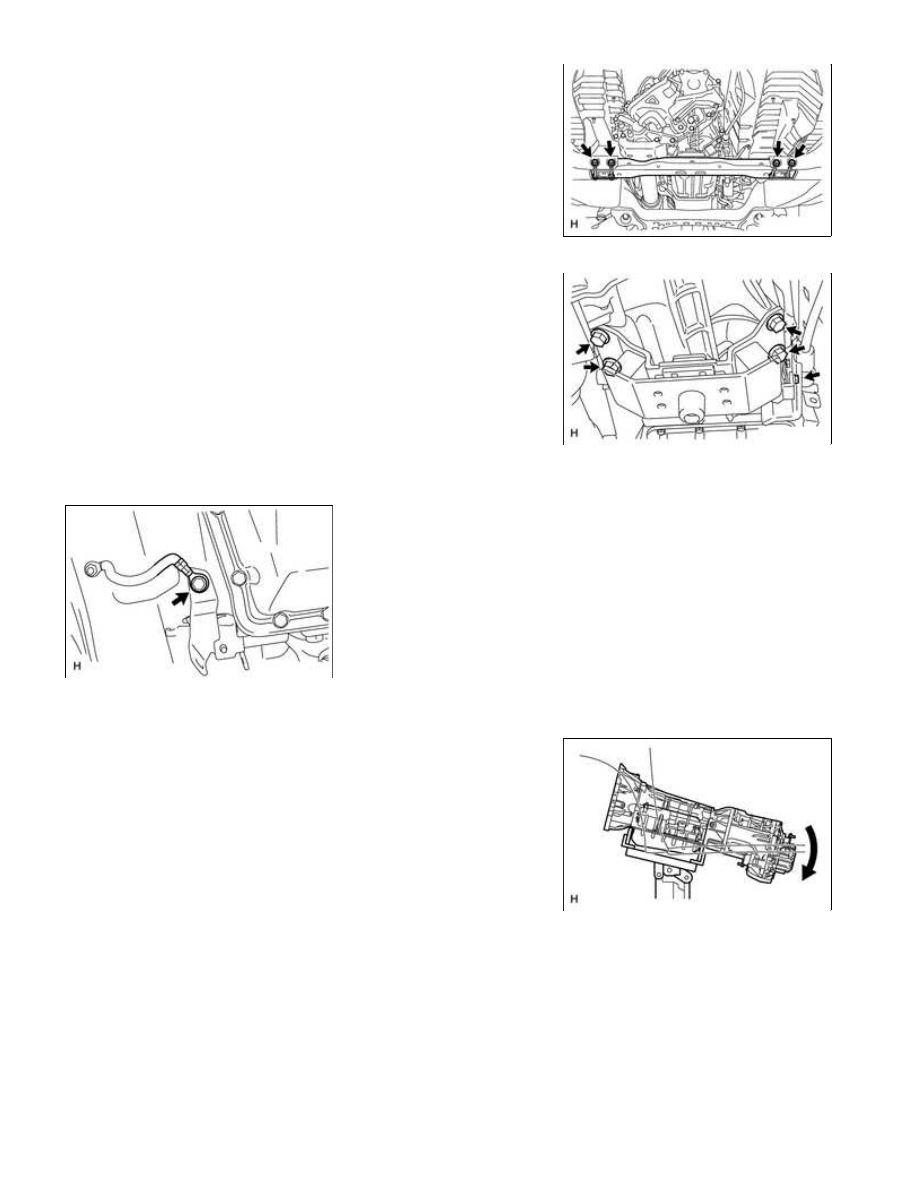

13. REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

(b) Remove the 4 nuts, 4 washers, 4 bolts and frame crossmember.

14. REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR

(a) Remove the 4 bolts and rear engine mounting insulator from the

transmission.

15. DISCONNECT WIRE HARNESS AND CONNECTOR

(a) Remove the bolt and disconnect the ground cable.

(b) Tilt the transmission downward.

NOTICE:

Make sure the cooling fan does not contact the fan shroud.

(c) Disconnect the park/neutral position switch connector, transmission wire connector, 2 transmission speed

sensor connectors and 3 transfer control side connectors.
