Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001M1U01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): INSTALLATION;

2015 MY Tundra [08/2014 -        ]

INSTALLATION

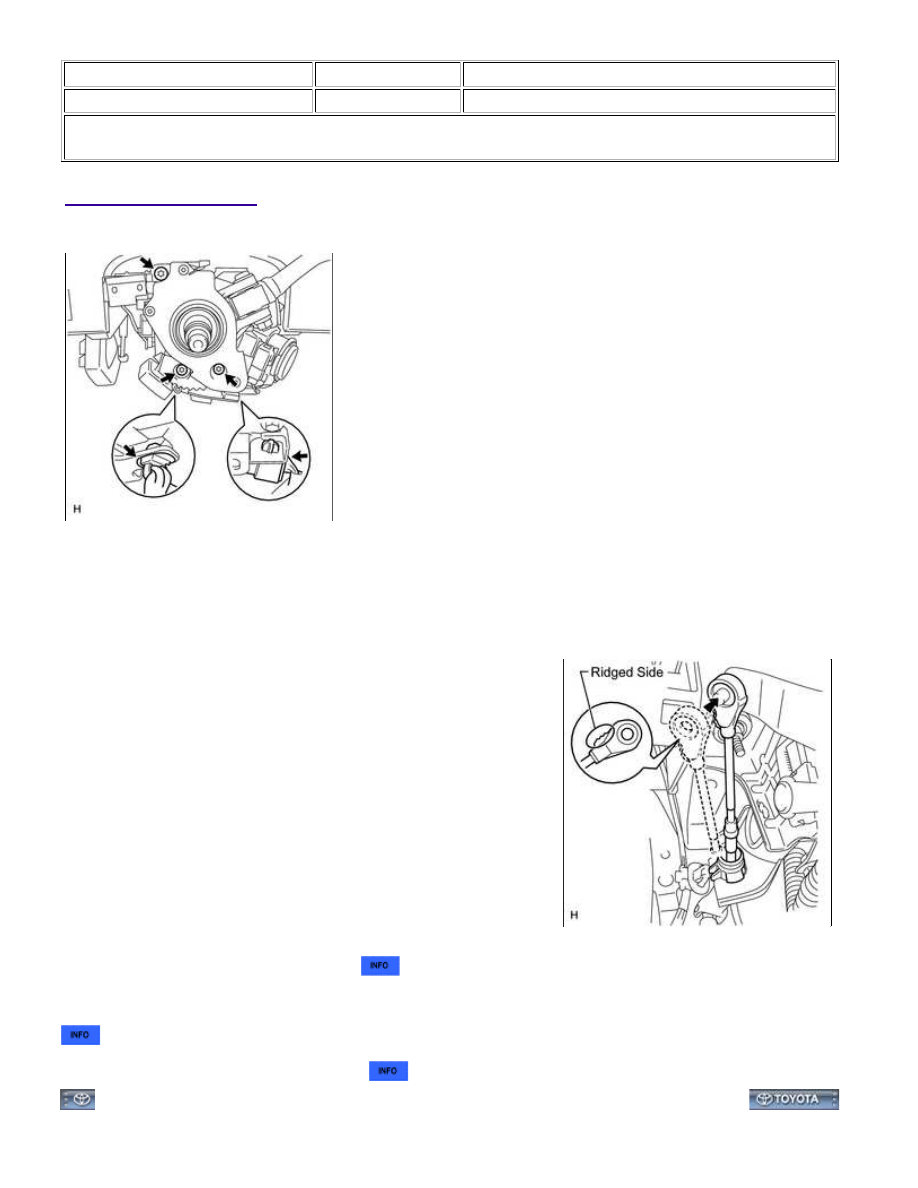

1. INSTALL COLUMN SHIFT ASSEMBLY

(a) Using a T30 "TORX" wrench, install the column shift with the 3 bolts.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

(b) Connect the connector and attach the harness clamp.

(c) Connect the column shift transmission control cable end to the

column shift.

NOTICE:

Make sure to connect the cable end so that the inner cable is not

3. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

4. INSPECT SHIFT LEVER POSITION

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001M1V01IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): COMPONENTS;

2015 MY Tundra [08/2014 -        ]

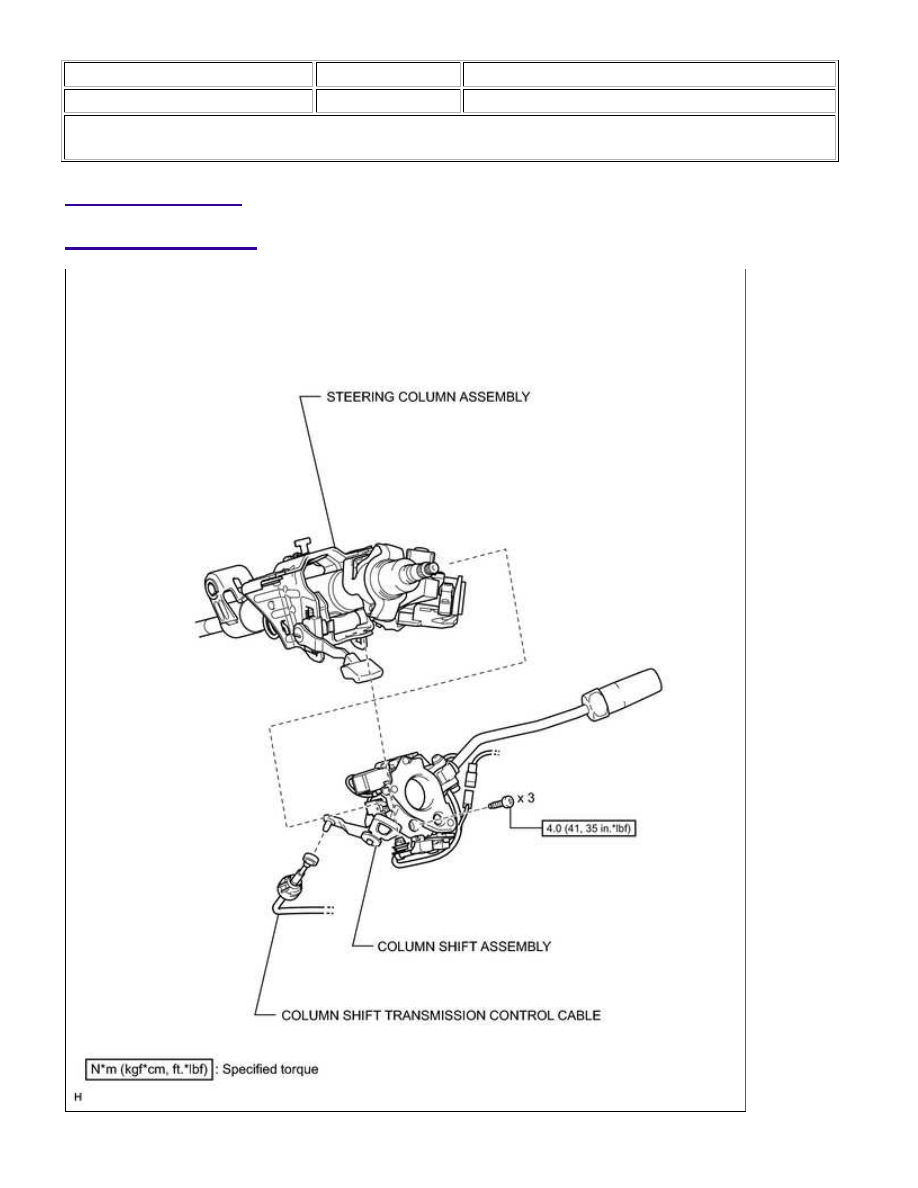

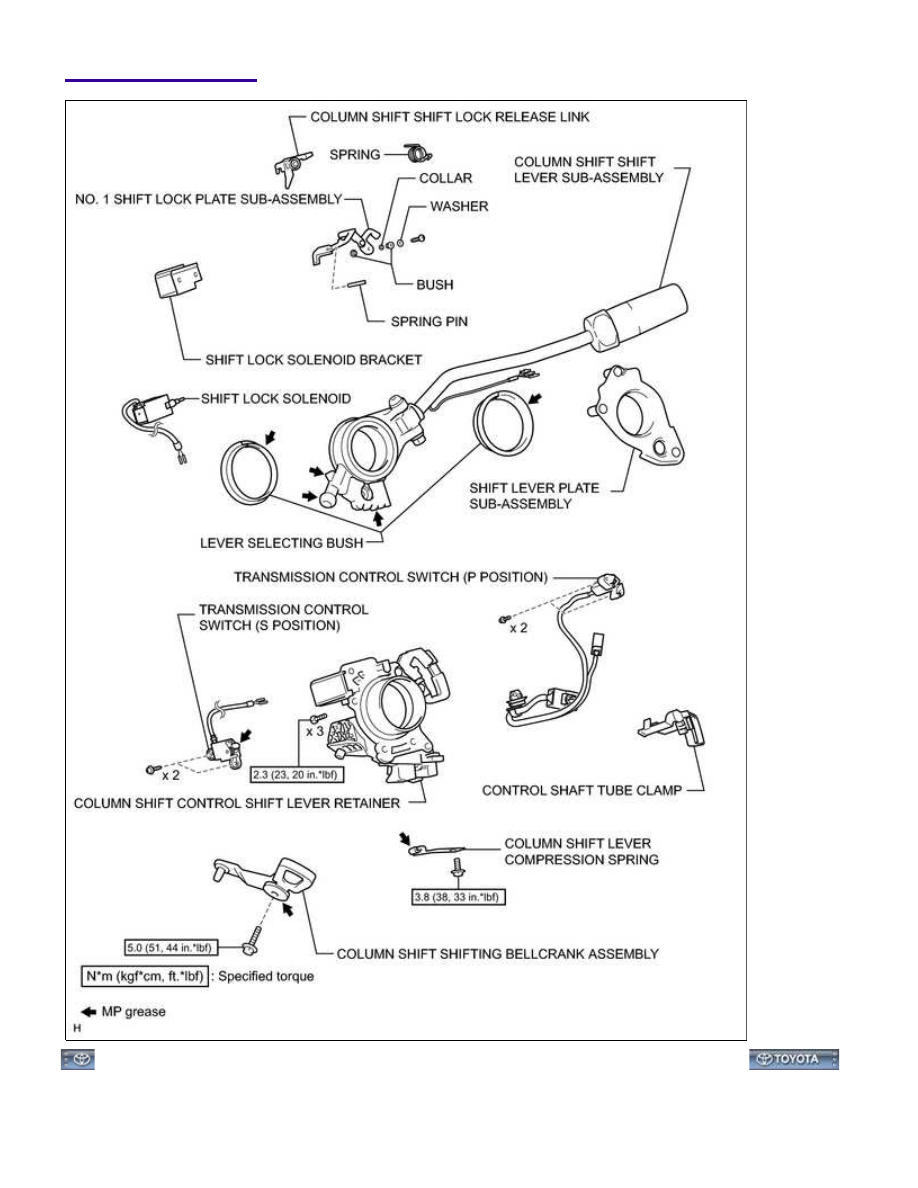

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M9A07NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): ON-VEHICLE

INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT SHIFT LEVER POSITION

(a) When moving the shift lever from P to R with the ignition switch ON and the brake pedal depressed, make

sure that it moves smoothly and correctly into position.

(b) Start the engine and make sure that the vehicle moves forward after moving the shift lever from N to D

and moves in reverse after moving the shift lever to R.

If the operation cannot be performed as specified, inspect the park/neutral position switch assembly and

check the shift lever assembly installation condition.
