(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1783 is not output.

HINT:

DTCs other than DTC B1783 may be output at this time, but they are not related to this check.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the occupant classification ECU and the rear

occupant detection sensor RH.

OK:

Connectors are properly connected.

NG

CONNECT CONNECTORS

3.

CHECK CONNECTORS

(a) Check that the connectors (on the occupant classification ECU side and rear occupant detection

sensor RH side) are not damaged



.

OK:

Connectors are not deformed or damaged.

NG

REPLACE FRONT SEAT WIRE RH

4.

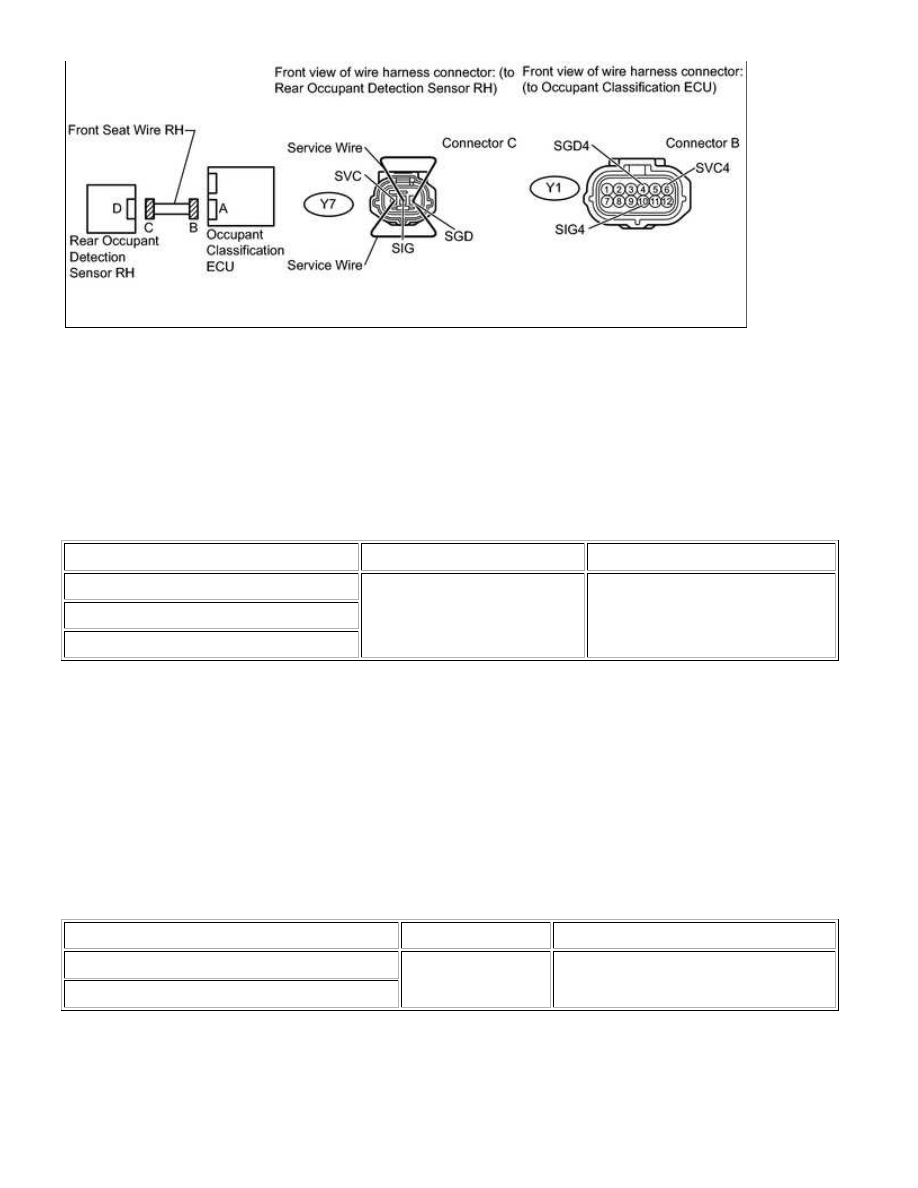

CHECK FRONT SEAT WIRE RH

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

(a) Disconnect the connectors from the occupant classification ECU and the rear occupant detection

sensor RH.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

Y1-4 (SGD4) - Body ground

Ignition switch ON

Below 1 V

Y1-6 (SVC4) - Body ground

Y1-10 (SIG4) - Body ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(g) Using service wires, connect terminals 1 (SVC) and 3 (SGD), and connect terminals 2 (SIG) and 3

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y1-6 (SVC4) - Y1-4 (SGD4)

Always

Below 1 Ω

Y1-10 (SIG4) - Y1-4 (SGD4)

(i) Disconnect the service wires from connector C.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Y1-6 (SVC4) - Y1-4 (SGD4)

Always

1 MΩ or higher

Y1-10 (SIG4) - Y1-4 (SGD4)

Y1-6 (SVC4) - Y1-10 (SIG4)

Y1-4 (SGD4) - Body ground

Y1-6 (SVC4) - Body ground

Y1-10 (SIG4) - Body ground

NG

REPLACE FRONT SEAT WIRE RH

5.

CHECK FOR DTC

(a) Connect the connectors to the occupant classification ECU and the rear occupant detection sensor

RH.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Clear any DTCs stored in the memory



.

HINT:

(f) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1783 is not output.

HINT:

DTCs other than DTC B1783 may be output at this time, but they are not related to this check.

NG

GO TO STEP 6

OK

USE SIMULATION METHOD TO CHECK

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

OK

OK

6.

REPLACE OCCUPANT CLASSIFICATION ECU

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the occupant classification ECU.

for Manual Seat

for Power Seat

HINT:

Perform the inspection using parts from a normal vehicle when possible.

7.

PERFORM ZERO POINT CALIBRATION

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Using the Techstream, perform the zero point calibration



.

NG

GO TO STEP 10

8.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NG

GO TO STEP 10
